擁有WUXGA高分辨率、可呈現12000流明高亮度的3芯片DLP投影機
| 電源 | 220-240V AC 16-9A，50Hz/60Hz |
|---|---|
| 功耗 | 1,500瓦（待機模式下為15瓦，風扇停用） |
| DLP芯片 | |
| 尺寸 | 0.95英寸對角線（16：10寬高比） |
| 顯示方式 | DLP芯片X3（紅，綠，藍），DLP投影系統 |
| 像素 | 2，304，000（1，920X1，200）X3，總共6，912，000像素 |
| 鏡頭 | 可選的自動變焦/聚焦鏡頭 |
| 燈泡 | 300瓦UHMTM燈X4（4燈源系統） |

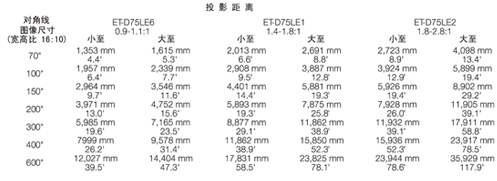

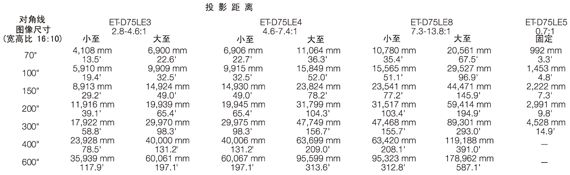

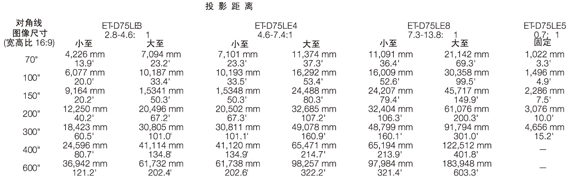

| 屏幕尺寸 | 70-600英寸，16：10寬高比 （選用ET-D75LE5,70-300英寸，16：9寬高比） |
| 亮度*1 | 12，000流明（4燈運行模式） |
| 對比度 | 5，000：1（全白/全黑，選擇動態光圈3模式） |
| 分辨率*1 | 兼容1，920X1，200像素，壓縮模式下 |
| RGB輸入掃描頻率 | fH15-100KHz，fV24-120Hz 點時鐘20-162 MHz |
| 分量信號 | 480i，480p，576i，576p，720/60p，720/50p，1035/60i，1080/25p，1080/24p，1080/24sF，1080/30p，1080/60i，1080/50i，1080/50p，1080/60p |
| 視頻信號 | fH 15.75/15.63k Hz，fV50/60 Hz （NTSC,NTSC4,43,PAL,PAL60,PAL-N,PAL-M,SECAM） |
| 鏡頭移動 | 垂直：±55%（選用ET-D75LE6 ±44%）(電動) 水平：±20%（選用ET-D75LE6 ±15%）(電動) |
| 梯形校正范圍 | 垂直：±40%（選用ET-D75LE6 ±22%，ET-D75LE6 ±28°） |
| 終端接口 | |
| DVI-D輸入 | DVI-D 24針X1，DVI 1.0，支持于HDCP，單鏈接480p，576p，1080/60i，1080/50i，1080/24p，1080/24sF，1080/25p，1080/30p，1080/60p，1080/50p，720/60p，720/50p VGA（640X480）-WUXGA*2（1920X1200），只支持逐行信號 點時鐘：25-162MHz |
| RGB 1/YPBPR輸入 | BNCX5 |
| RGB2輸入 | D-sub HD 15-針X1 |
| 視頻輸入 | BNCX1,1.0VP-P峰值電壓 |
| 視頻輸出 | BNCX1,1.0VP-P峰值電壓 |
| S-視頻輸入 | Mini DIN4-針X1 |
| LAN | RJ-45(10base-T/100base-TX)X1，支持PJ LinkTM |
| SERIAL串行輸入 | D-sub 9-針X1 陰X2（RS232CX1,RS422X1） |
| SERIAL串行輸出 | D-sub 9-針X1 陽X1（RS422X1） |
| 遙控1輸入 | M3 jackX1有線遙控 |
| 遙控1輸出 | M3 jackX1鏈接控制 |
| 遙控2輸入 | D-sub 9-針 母X1，為外部控制（串行） |
| 備選接口板 | |
| 選擇ET-MD77SD1 安裝*3 |
SERIAL輸入：BNCX1,SD-SDI信號（YCBCR4:2:2 10比特）：支持SMPTE 259M:480i，576i SERIAL輸出：BNCX1，環出 |
| 選擇ET-MD77SD3 安裝*3 |
SERIAL輸入：jackX1,SD-SDI信號（YCBCR4:2:2 10比特）：支持SMPTE 259M:480i，576i信號連接jackX1鏈路控制（YCBCR4:2:2 10比特）支持SMPTE 259M:720/50p，720/60p，1035/60k，1080/50i，1080/60i，1080/25p，1080/24p，1080/24sF，1080/30p SERIAL輸出：BNCX1，啟動 |
| 選擇ET-MD77SD4 安裝 |
鏈路A/鏈路B輸入：每一路為BNCX1，（YCBCR4:2:2 10比特）：支持SMPTE 259M,480i，576i 單鏈路HD-SDI信號（YCBCR4:2:2 10比特）：支持SMPTE 259M,720/50p，720/60p，1080/50i，1080/60i，1080/25p，1080/24p，1080/24sF，1080/30p 雙鏈路HD-SDI信號（RGB4：4：4 12比特/10比特）：支持SMPTE 372M:1920X1080/50i，1920X1080/60i，1920X1080/25p，1920X1080/24p，1920X1080/24sF，1920X1080/30p 雙信號連接HD-SDI信號（X'Y'Z 4:4:4 12比特/10比特）：支持SMPTE 372M:2048X1080/24p，2048X1080/24sF |
| 備選接口板 | |
| 選擇ET-MD77DV |
其特性與本機的DVI-D輸入端口相同 |
| 安裝方式 | 前投/背投，吊裝/地裝 |
| 電源線長度 | 3.0米（9.9“） |

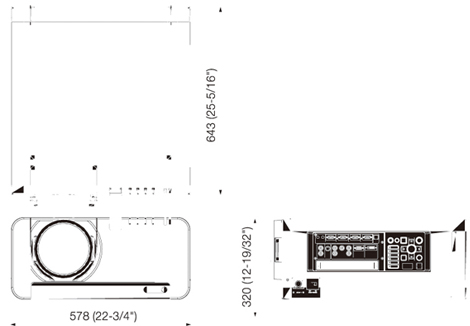

| 尺寸（寬X高X深） | 576X320X643毫米（22-3/4"X12-19/32"X25-5/16"）（沒有鏡頭） |
| 重量*4 | 約35公斤（77.1磅）不含鏡頭 |
| 運行溫度 | 0-45攝氏度（32-113華氏度）*5 |
| 運行濕度 | 10-80%（無冷凝） |
| 提供附件 | 電源線，無線/有線遙控單元 遙控器 電池X2，吊環螺栓X4，鋼索 |
單位：毫米（英寸）
1、測量，測量條件，方法均需要符合ISO21118國際標準執行。
2、只有在VESA CVT-RB（縮短消隱）信號條件下使用。
3、LAN終端在每一個板上都需要安裝好，安裝好之后，LAN終端在主板上有優先使用權。
4、平均值。根據模式的不同有一些差異。
5、選擇高原模式（1400-2700m）時，工作溫度范圍為0℃-40℃，使用4燈泡時，如工作溫度超過40℃（高原模式35℃），光輸出量將減少約30%，以保護投影機。
