系統概述：

作為指揮部隊作戰任務的核心機關，具備軍事演習、召開作戰會議、組織日常勤務工作、召開電視會議等軍事功能。 有緊急情況時，作為指揮部隊完成任務的作戰室。同時充分滿足與其他相關協同聯合指揮的功能。具體描述如下：

一、利用計算機、投影融合顯示系統、多功能聲像模擬系統以及其他多媒體手段，實現多通道、多媒體、逼真的實戰環境模擬效果和全方位、多信息的顯示效果。

二、預留多個、多種類型的接口，與相關協調單位及作戰部隊信號輸入輸出。達到立體現場、指揮的功能。

三、實現作戰指揮大廳及各視頻會議室、作業室和值班室之間的語音、數據和圖像信號的傳輸與呈現，滿足首長及相關人員對各種作戰、訓練信息的實時獲取、處理、調度和控制要求。

系統構成：三維戰場環境的高清作戰指揮中心建設分為軟件平臺和硬件平臺兩部分，下邊分別展開來介紹。

軟件平臺

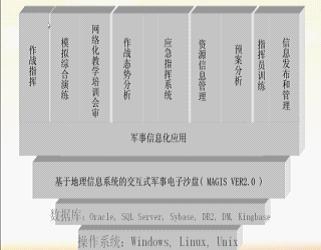

軍事應用結合

   1、地理信息數據加載

可加載多種格式的遙感衛星影像數據、DEM數據、建筑物模型數據、車輛武器模型數據。

   2、軍事作戰環境分析及部署

三維模擬作戰環境的情況，作戰情況展示給指揮員,指揮員做出部署。

    地理分析及查詢

    為軍事用戶提供對態勢進行輔助分析的一系列查詢、量測、地形  剖面等空間分析工具。

空間定位工具、空間查詢工具、量測工具、通視分析工具、單點可視區域分析工具、路徑漫游。

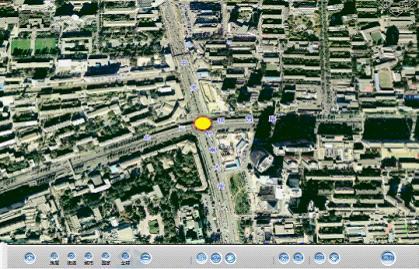

    瀏覽功能

三維模型的導入和編輯：以可視化的方式選取模型實體將其導入相應位置，可對模型在場景中實施位置調整、旋轉、縮放。

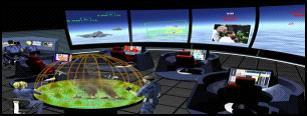

3、作戰模擬:虛擬戰場環境           　

虛擬戰場環境的實現方法可通過相應的三維戰場環境圖形圖像庫，包括作戰背景、戰地場景、各種武器裝備和作戰人員等。通過背景生成與圖像合成創造一種險象環生、幾近真實的立體戰場環境。使演練者“真正”進入形象逼真的戰場。從而可以增強受訓者的臨場感覺，大大提高訓練質量。

指揮員訓練

利用虛擬現實技術，根據偵察情況資料合成出戰場全景圖，讓受訓指揮員觀察雙方兵力部署和戰場情況，以便判斷敵情，定下正確決心。

   單兵模擬訓練與評判

在該應用系統中導調人員可設置不同的戰場背景，給出不同的情況，而受訓者則通過航星自然交互式電子沙盤可做出或選擇相應的戰術動作，輸入不同的處置方案，體驗不同的作戰效果

4、諸軍種聯合虛擬演習

根據虛擬環境中的各種情況及其變化，實施“真實的”對抗演習，而不受地域的限制。

5、協同作戰模擬

可以任意增加聯合演習的次數，便于作戰方案與理論的研究，發現、解決實戰中可能出現的問題。

系統功能

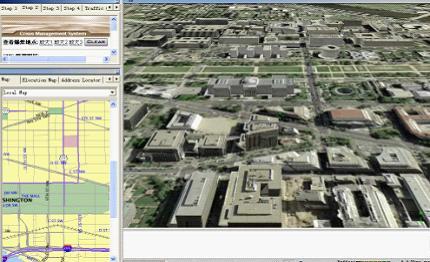

1、 三維展現：三維場景漫游、添加文字標注、三維模型展現、二三維聯動等

2、 信息查詢：基本信息查詢、屬性信息查詢、全景圖信息查詢、路口查詢、熱點查詢、地名查詢與檢索等

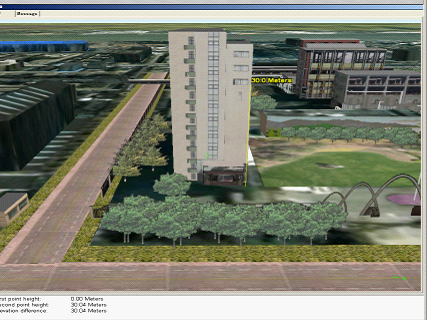

3、 測量：距離測量、面積周長測量。通透測量、態勢變化預測

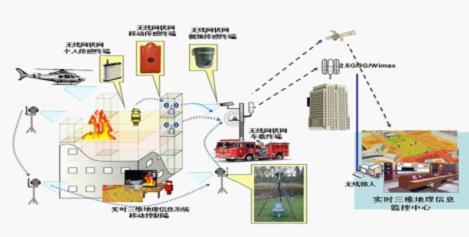

4、 業務數據接入：系統提供了接入矢量數據，

5、 如shp，dxf的接口，使得系統可以接入各種

6、 業務數據。諸如通信系統數據接入、建筑物

7、 信息數據接入,現場監控信息接入等。

8、 緩沖區分析：監控信息查詢、基礎設施查詢等。

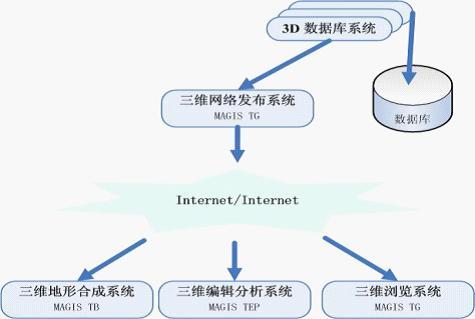

系統構成

1MAGIS TB三維地形合成系統

融合大量的影像、高程和矢量數據，以此來創建精確三維地形模型,能迅速創建、編輯和維護三維地形數據庫；

具有海量數據庫處理能力以及無損高比例壓縮能力，通過MAGIS TB  Agents支持多處理器及網絡負載均衡，支持大多數標準源數據格式 ；通過插件(PLUG-IN)形式支持讀取新數據格式源數據， 64-BIT文件指針支持超過TB級數據庫的數據快速存取，自動融合(鑲嵌)不同空間分辨率的源數據， 強大的三維模型預覽選項和功能， 豐富的編輯工具,用于創建和擴展自定義圖層，可導入DXF文件，城市模型及GIS層，內置大地坐標系統，使三維地形中的任意位置具有相應坐標。

2MAGIS TEP三維編輯分析系統

    使用戶可以瀏覽分析空間數據，并可以對其進行編輯，也可以在上面添加二維或者三維的物體、路徑、場所以及地理信息文件，可以進行測量及各種分析

支持交互式繪圖工具，用于在三維地形模型中創建二維、三維對象,符號以及專題圖層、用戶自定義對象、建筑物、文本、位圖和動畫屬性

3MAGIS TG三維網絡發布系統

服務器端軟件，它允許用戶通過網絡來訪問地形數據庫 。MAGIS TG的空間數據流是和用戶文件里面的數據是同步的。

技術創新點

    1、能夠在三維場景中研究目標和戰場地理環境，與二維圖上作業相比更加直觀、真實；

    2、功能設置合理，使用方便，使用虛擬仿真的多種技術手段，提高了教與學的互動，增強教學效果；

    3、輔助計算與戰場智能分析功能強大，解決了量化分析問題，減輕教員與學員的負擔，使學員集中精力練謀略練指揮，達到訊戰一致；

    4、 方案演示、評估功能強，能使實現方案的實時演示和智能評估，增強了教學、訓練效果。

    5、 三維地理信息系統上融合了虛擬現實交互系統，其真實感和互動的操作方式使信息的顯示和觀察更加方便和直接。

    6、 系統可以實時逼真播放任意地區三維地形，便于指揮員即時了解戰場情況。

    7、 開放式的信息平臺，采用模塊化項目數據歸類管理，可擴展各種業務應用。

    8、 系統可以實現和通信平臺、各類辦公文檔的鏈接，實現跨平臺數據的交互和管理

后續效益

將業務信息有機的組織，便于業務查詢和應用高速網絡存取，達到信息的即時搜集、處理、發布、管理。業務結束后，業務數據及流程信息有序存儲在數據庫內，節約大量的人力物力，提高勞動效率，降低勞動強度。

 MAGS VER20 系統可以對歷年業務數據集成整合，進行綜合分析挖掘處理，大量的業務數據進行對比分析，找到一些規律性的趨勢，將對未來的業務起到重大指導作用

MAGIS VER 20關鍵技術

1海量數據壓縮技術

2矢量數據和柵格數據融合技術

3流媒體方式讀取數據

4分布式網格化的計算方式

5通用接口和模塊化設計

6LOD紋理金字塔和消隱技術

7支持多種坐標系統

8高效的分析算法

9多元數據的解譯和融合技術

10VR技術和GIS技術的結合

將VR（虛擬現實技術）直觀生動的特點于GIS（地理信息系統）準確數據豐富，分析功能強大的特點相結合

11海量三維數據網絡發布技術

硬件平臺

系統組成

大屏幕顯示系統

大屏幕顯示設計采用全高清投影融合，配合專業融合器器設計，可通過控制系統實現全屏及常用的多種組合的投影方式。采用視頻矩和DVI寬帶矩陣，配合聯合作戰值班室，達到任意信號源的輸入輸出。采用全高清技術的投影顯示產品，具有高可靠、高穩定性；整個投影屏幕具有高分辨率、高亮度、高對比度，色彩還原真實，圖像失真小，亮度均勻，顯示清晰，整屏圖像均勻性好的特點，拼縫視覺效果寬度理想，以確保大屏幕圖像的精確顯示和完美效果；畫面可整屏顯示，也可分屏顯示，用戶可靈活開啟窗口，定義尺寸，畫面能夠自由縮放、移動、漫游。

目前常采用三通道正背投高清顯示、技術發展趨勢普遍像OLED拼接顯示方向發展。

信號傳輸處理系統

DVI矩陣及視頻矩陣是指揮系統的信號處理的核心，其完成計算機信息、電子地圖、視頻會議、監控圖像、錄像機、DVD等信號源的切換及發送。來自操作臺的計算機信號和預留外部信號分別送入視頻矩陣，音頻矩陣，分別按需由DVI矩陣送出至中心投影融合及圖形拼接控制器、完成整個聯合作戰值班室系統的信息共享與分配。

控制系統

全自動智能化設備中央集成控制系統可通過觸摸式有線/無線液晶顯示控制屏對幾乎所有的電氣設備進行控制，包括投影機、屏幕升降、影音設備、信號切換，以及會場內的燈光照明、系統調光、音量調節等。簡單明確的中文界面，只需用手輕觸觸摸屏上相應的界面，系統就會自動幫你實現你所想做的功能，它不僅能控制DVD、錄像的播放、快進、快倒、暫停、選曲等功能，而且可以控制投影機的開關、信號的切換，還有屏幕的上升、下降，白熾燈調節、日光燈開關等等功能，免去了復雜而數量繁多的遙控器。

    現代的作戰值班室越來越集成化，控制設備越來越多操作越來越繁復，為了簡化使用者的操作和控制以及提高效率和操作的準確性，我們設計了一套實用、功能強大、工作穩定、使用方便并美觀大方的中央控制系統。實現對各設備的統一控制。通過觸摸屏或電腦，以圖文并貌的全中文操作界面，實現對音頻、視頻、投影及其他演練設施和燈光等輔助演練設施的全智能控制。

擴聲系統

擴聲系統是聯合作戰值班室系統的一個重要的環節，配置上通常具備：功率放大器、聲處理系統、調音臺、話筒和其他聲源等設備。

網絡系統

網絡系統設備包括：核心交換機、部門交換機、工作組交換機和相關的各類軟硬系統等。核心交換機和部門級交換機的品牌一般采用Cisco、Foundry、Extreme、AVAYA、Cabletron和阿爾卡特等國際知名廠家的產品；工作組交換機的品牌采用國內或國外知名廠家的產品，交換機均支持三層交換。在配備各類端口時，要充分考慮到端口冗余。所有光纖端口均包括與光纖及傳輸距離相適應的光纖模塊和光纖跳線。

數字會議及攝像跟蹤系統

數字會議以其簡單的網絡系統處理和傳送數字信號成為目前世界上最為先進的會議系統。它是利用網絡時分復用技術，并將語言數字化的會議系統，在同一根電纜上實現多路同時發言，多路同時發言等功能。它對于所有類型的會議都提供靈活的管理，具有多功能、高音質、數據傳送保密等優點，可以對會議的全過程實行全面的控制。

智能型會議系統一般由中央控制設備、發言設備和應用軟件組成。

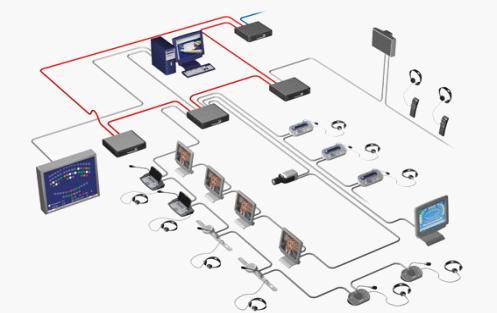

會議系統拓撲圖

討論發言會議系統方案功能概述

實現會議討論發言功能，與會代表按下發言鍵便可以發言

由主機設置話筒的開啟數量和開啟模式來控制會議秩序

發言者的聲音可通過內置揚聲器傳輸

音頻輸入／輸出接口和MIC接口，可連接會場擴聲設備及錄音設備

系統標準主機最多可連接128臺單元，通過擴展口可增加擴展單元，可實現會議單元無限擴展連接

可設置攝像頭自動跟蹤，實現聯動功能

可與CREATOR中央控制系統結合，由中控系統統一控制、管理，締造完美作戰指揮大廳

防雷接地系統

系統概述：

系統安全涉及到靜電防護、接地系統、防雷和電磁輻射防護。

接地設計

系統接地是提供系統安全、可靠的保證，也是整個系統正常工作的基礎。接地系統實行“多套地網，一點接地”方式，實施等電位聯結，良好導電連接是防止靜電干擾和電磁屏蔽措施的基礎，所以金屬外蒙皮、各金屬線槽應有良好的電氣連續性，并與總接地端鈕連接。系統接地網采用放射式連接,配電柜的專用接地柱與地網。設備每路輸出端子按L、N、E順序排列，它通過三芯電纜的專用接地芯線連接到設備電源插座上，通過插座與設備地連接。

1）接地系統采用“多套地網一點聯合接地”方式形式，符合GB14050-93《系統接地形式及安全技術要求》規定，系統應盡量實施等電位連接。

2）系統接地形式嚴格按TN-S系統實施，即整個系統的中性導體和保護體是分開的。

3）所有設備接地連線方式，必須采用“放射”式接地，嚴禁“樹干”式連接。

4）機房活動地板支架，設備金屬機架應有良好的接地，消除金屬結構部件上電位差。

5）機房系統接地端與大地的接地電阻應不大于1Ω。系統安裝前應對接地電阻進行測試。如未達到要求，應在原接地極組附近再增加一接地極組，確保系統安全可靠運行。

防雷設計

 （一）防浪涌過壓保護方案
     1防浪涌過壓工程的分配原則
      根據IEC1312-1的推薦,在建筑物周邊發生雷電時有50％的雷電流將可能侵入建筑的各種設施,如引入的電力線和通訊線等;根據規范,一是防直接雷擊襲擊建筑物的措施,由建筑防雷 工程施工完成,二是阻塞沿電纜和信號線引入的過壓波侵入室內設備,這項阻塞工程,由高壓供電工程施工完成;三是限制被保護設備上浪涌過壓幅值使其殘壓小于被保護設備的耐受能力,這項保護措施由機供配工程來完成。
     2機房電源供配系統與浪涌過壓保護的配合
      機房供配電的類型和負荷等級不同,對浪涌過壓保護方式和過流容量也有不同，針對該機房的情況,保護級別應為B 級,提了兩條電源電纜,其長度為30m～40m,其保護配合應是在大樓低壓配電柜上,引入機房的兩個隔離開關上,安裝雷電流容量為100KA的保護器,同時機房的配電柜上分別安裝雷電誣流容量為40KA的保護器,要求殘壓小于1200v,另外在UPS電源輸出配電柜上安裝雷電流容量為20～30KA的保護器,殘壓應小于1000V。保護器的接線方式,可以是并聯也可以是凱文方式。
     3機房內信號系統保護
      在機房的計算機及其網絡系統中,安裝了許多控制單元和接口插件,連接有雙絞線、控制線、衛星天線、視頻線,應針對其不同的電性能,選用相匹配的保護器接在相對應的端子上。
     4防止SPG對DCG地電位反擊的措施
     雖然,目前IEC標淮及國標GB50057-94都推存在建筑物中采用綜合接地系統,但仍有某些單位及某些設備制造商仍在強調獨立的直流接地網,據國際有關專家統計,微電子設備受雷電攻擊大約有60%是來自地電位反擊,所以,提出了防止SPG對DCG地電位反擊措施。 SPG¾機房內微電子設備正常不帶電的金屬外殼保護地網,其地電位可能有1000V,而DCG¾機房內微電子設備電路的直流地網,其地電位為0V,微電子設備內外電位差較大,必然要損壞設備。解訣這一問題的最合理的方法是在SPG與DCG地網之間接入一個低壓電源保護器,如DS98(220V),這樣在未遭受直接雷擊時的絕大多數時間內,由于DS98是開路的,兩個地電位是分開的直流地電網可照常發揮抗干擾的優越性,一旦遭受直接雷擊的特殊情況下,DS98內部的M0V元件導通,使SPG與DCG構成瞬間的等電位體,機房內所有微電子設備都可避免地電位的升高引起的損壞。
     (二)機房接地系統技術方案
     機房的接地問題是一復雜的理論問題,又是施工中比較嚴的具體問題。不同的計算機生產廠商在安裝接地線上又提出了不同的要求；在機房建設質量上又是一個重要的指標。做好機房接地系統的建設主要有兩個目的：一是為了設備和人身的安全,二是保障計算機系統穩定可靠運行。
     機房的接地有交流工作接地、安全保護接地、計算機系統直流接地(邏輯接地)、防雷擊保護接地、防靜電接地、屏蔽接地等。 本機房接地系統的技術方案,是在大摟總接地極的基礎上,采取局布等電位箱方式,構成綜合接地系統,即將機房內各種接地,分別接在局部等電位箱內,再使用接地引線直接接在大摟總接地極上。倘若業主的計算機接地有特殊要求,則按要求進行設計和施工。
      機房接地工程要求：
      *  接地系統共用一個接地裝置(總接地極),該裝置的接地電阻值小于1歐姆(W)；
      *  為了防止接地系統的相互干擾和確保對建筑物的絕緣,各子系統的按地母線宜使用帶有絕緣外殼的銅芯屏蔽線,其截面積不得小于6mm2,屏蔽層的一端應接地;
      *  交流電的中線不允許做為計算機的接地線; 直流工作地、交流工作地、安全保護地和防雷擊接地之間不可以隨意連接,而應嚴格絕緣,將各設備的接地線按子系統接在接地母線(ERP)再由接地母線采取單點或多點方式與接地極(體)相連接;
      *  由于接地線采用銅帶,為了減少干擾,應盡量縮短距離,或采取格柵等措施,使各接地點處于同一等電位上;
      *  在調試過程中,為了防止儀器、設備、電烙鐵等的漏電造成對元器件的損壞,可先將直流工作地懸浮,待計算機系統運行正常后,再其接入接地極上。

具體做法如圖所示：

1、 紫銅排敷設平面圖

2、紫銅排安裝圖：

UPS電源供電系統

不間斷電源是實現對演戲場所內所有用電設備進行供電的設備，擬采用UPS供電設備。在發生電力故障時，應保證其本演習實施仍能正常供電1小時以上。

場地監控攝像頭布置：

    作戰指揮大廳

4個角度（正面/左、右和、后面右側）監控觀看大廳的實際場面。同時，預留足夠接口方便接入臨時支架攝像機。

上述攝像頭均以云臺為基礎進行角度和焦距的變換（其中后面右側為拍攝全景攝像機，其余全部可為攝像跟蹤攝像機）。

控制室及錄播、對講系統

控制室的設備主要是為了配合作戰指揮大廳的投影顯示、會議擴聲、信號控制切換并監視設備管理、環境控制等。根據要求，控制室配備鋼制平面操作臺，用于放置控制室設備，控制電腦等。
