廣州地鐵調度監控大屏方案

2010-05-05 16:51:22

來源：

在廣州地鐵的控制中心(OCC)集中完成對主控系統、監控網絡體系的各類計算機、網絡、視頻信號的集中顯示。實現對地鐵運行的行車調度SIG系統、電力調度SCADA系統、環境監控設備監控 EMCS系統、火災報警FAS系統、自動售票檢票AFC系統和視頻監控CCTV系統等六大運行系統的實時監控。包含了世界流行的所有軌道交通應用的主流系統，在近期整個大屏幕全部用以顯示地鐵監控調度，遠期將增加顯示機場線、地鐵七號線，達到高集成度、多信息量的監控任務。

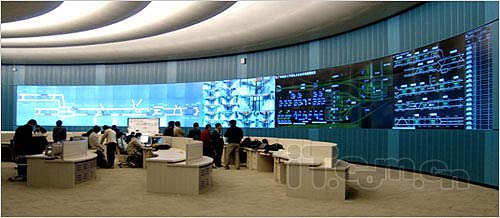

廣州地鐵三號線現場實拍圖

一、大屏幕數字拼接顯示系統綜合概況

大屏幕數字顯示拼接墻系統的綜合監控能力，提高地鐵運營的安全性和可靠性。顯示系統全部由VTRON公司提供，系統主要包括Visionpro顯示拼接墻體、Digicom多屏處理器及顯示墻應用管理系統(VWAS)。大屏幕顯示墻體由72塊顯示單元(單屏對角尺寸為60英寸)，呈24(行)X 3(列)排列，按3度弧形進行拼接。投影墻的總面積為2928m(寬)( 2745m(高)=803736m2。整屏分辨率為(1024(24)((768(3) = 24576( 2304。

分為三個顯示區域，分別為：主控系統(MCS)、行車信號系統(SIG)及閉路電視系統(CCTV)的信息。

二、大屏幕數字拼接墻對地鐵主控系統(MCS)的監控概況：

廣州地鐵主控系統(MCS)由中央主控系統、車站主控系統、車輛段主控系統、控制中心大樓主控系統等組成。主控系統總計集成、互聯了共12個子系統；

其中集成的5大系統有：1)變電所自動化系統(PSCADA)；2)火災報警系統(FAS)；3)機電設備監控系統(EMCS)；4)屏蔽門系統(PSD)；5)防淹門系統(FG)。

同時互聯的7大系統有：1)廣播系統(PA)；2)閉路電視系統(CCTV)；3)車載信息系統(TIS)；4)乘客信息系統(PIDS)；5)自動售檢票系統(AFC)什么牌子的染發劑好頸椎保健枕口碑最有效的增高方法評價的方法眼霜哪個好瘦腿瘦臉什么牌子的眼霜好用品牌減肥論壇有效什么洗面奶好化妝包化妝箱什么牌子好；6)信號系統(SIG)；7)時鐘系統(CLK)。所有集成子系統的信息全部由主控系統(MCS)傳輸，子系統車站級和中央級的功能由MCS實現。

VTRON大屏幕數字拼接顯示系統，在控制中心大樓主要承擔著分區顯示：集成子系統：1)變電所自動化系統PSCADA；2)火災報警系統FAS；3)機電設備監控系統EMCS；互聯中央主控、車站主控中所有CCTV、SIG、FAS、CLK等子系統，并進行集中、實時監控。分區信息見實拍圖和分區示意圖)

廣州地鐵三號線分區示意圖

三、大屏幕數字拼接墻在地鐵監控調度的重大意義

大屏幕拼接墻涵蓋了對18個車站和全部地下區間隧道的監控顯示。實現對全線電力監控系統、行車信號系統、環控和機電設備監控系統的實時監控。通過大屏幕觀看檢測的環境參數，控制全線車站的通風與空調等機電設備，調控環境的舒適度；除此外還對給排水設備、自動扶梯、電梯、車站照明、廣告照明、車站事故照明電源、屏蔽門、人防密閉隔斷門等以及行車調度指揮中心大樓通風空調系統設備、給排水設備、照明、門禁等機電設備，進行全面自動化監控及管理，確保設備處于高效、節能、可靠的最佳運行狀態；并能在火災等災害或阻塞事故狀態下，調控相關設備，創造保證旅客及工作人員安全撤離的環境條件，將災害損失減至最低，從而確保乘客的安全和設備的正常運行。

廣州地鐵在國內首次實施集成多專業子系統的綜合監控系統，多項新技術、新方法地率先引進與應用，在地鐵行業具有極大的示范作用，VTRON有幸被業主選中參與到項目中，是與VTRON認真探索、勇于實踐并參與了多個大型軌道交通項目是分不開的。VTRON一直以來以技術創新、追求產品領先化、服務本土化、強大的綜合實力作為企業發展理念。多年來在電力調度、電信網管、公安交警、政府職能等眾多不同領域積累了豐富的大項目實施經驗。尤其在軌道交通領域,從廣州地鐵二號線、武漢城鐵、深圳地鐵(81屏)、南京地鐵(36屏)、廣州地鐵 (80屏)、上海地鐵應急中心(48屏)、上海市軌道交通八號線,可謂是處處開花、碩果累累。

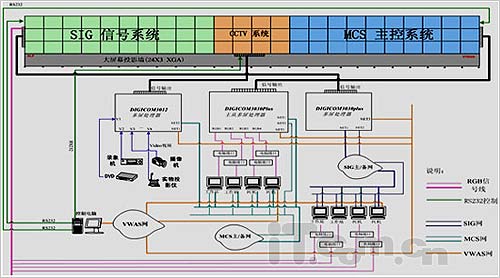

廣州地鐵三號線系統組成結構示意圖

伴隨著廣州地鐵綜合調度監控系統階段性成果的實現，使VTRON有機會與軌道交通設計部門、軌道交通行業系統集成商一起，為廣大乘客提供更為優質全面的服務，同時為廣州地鐵的穩定、高效、安全運營發揮重要作用。從而亦為實現自身競爭力的全面提升奠定堅實的基礎。
