本系統提供給用戶一個大屏幕拼接顯示，主要滿足電腦信號和視頻信號的高亮度、高清晰度的顯示效果，實現多路電腦信號和視頻信號的同時顯示及圖像疊加的效果，并通過智能中央控制系統，對整個系統環境進行集中控制，實現人性化的人機交互。

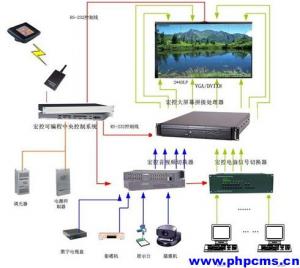

系統組成
本系統主要分為以下三部分
智能中央控制系統；
大屏拼接顯示系統；
RGB矩陣切換系統；
系統功能
宏控智能中央控制系統
1拼接顯示系統的控制
本系統采用宏控最新系列控制主機KT-AV，它的心臟是基于新的300MIPS，32位摩托羅拉處理器。通過KT-AV控制主機的RS-232控制口對圖形拼接控制器進行控制，運用靈活可靠的軟件編程，可以調用圖形拼接控制器預先設置好的模式，實現1×1、1×2、2×2至4×2等圖像的拼接顯示以及計算機圖像、視頻圖像的疊加等，滿足用戶各種形式的顯示效果；同時配備一臺專門的控制PC，實現對圖形控制器的全面控制。
2矩陣切換的控制
在矩陣切換的控制上，通過控制主機KT-AV的RS-232控制口對矩陣進行控制。可以方便、快捷地實現信號的切換，減少人工操作的復雜性和單一性，避免操作上的失誤，并且可以實現一鍵多切及聯動的切換功能，完成手動操作無法實現的功能。
3燈光及設備電源的控制
日光燈和設備電源我們通過8路的強電控制器KT-8來完成；可調燈光我們通過4路調光器KT-4A實現4路燈光的無級調節；將KT-8和KT-4A與控制主機PRO2聯系起來，運用軟件編程讓各種燈光模式得到實現，還能實現對電源開關的安全操作，避免手動誤操作而帶來的設備損傷。
4定制的控制界面
在控制界面方面，我們配置一臺6″無線彩色觸摸屏ST-960，能夠在顯示幕上顯示高質量的畫面和圖形，呈現出令人贊賞的高亮度和高清晰度的圖形。其所有的控制界面、控制功能以及控制方式均可以根據用戶的要求和實際的情況通過軟件編程的方式來實現；另外我們還可以通過拼接處理器HK-980的網絡端口和控制PC相連，，通過控制PC對 拼接處理器HK-980的訪問，實現對拼接顯示系統、矩陣切換系統和燈光及設備電源的交互式/人性化的控制。
總之，宏控真正能給用戶帶來的是智能化人性化的控制，您既可以通過一指化操作實現一連串的動作，也可以避免人工操作的復雜性和危險性，還能真正提高整個系統的可靠性、穩定性。
大屏拼接顯示系統
1通過圖形控制器可以實現4路RGB信號在大屏幕上任意位置以任意大小開窗口顯示，最高分辨率可達4096x1536。
2 通過內置控制器和矩陣切換器配合，最多可同時實時顯示8路RGB信號。
3 圖形控制器和投影機內置控制器的配合使用，使得本系統具備接口齊全、功能強大的顯示功能，通過內置控制器與圖形控制器的兩套顯示功能，保證了用戶系統在任一一套顯示出現故障時另外一套顯示可以正常的在大屏幕上顯示，保證了用戶系統的安全穩定的顯示運行。
瘦腿口碑不錯美白左旋去角質眼影4 通過控制計算機和宏控控制主機集中控制，各通道任何一路信號均可切換自如。并可根據用戶需要制定常用顯示模式，實現簡單靈活的使用界面。調度員能夠通過軟件遠程控制大屏幕的畫面。
5 系統具備有二次開發功能，提供繼承開發軟件環境，使用戶可以維護軟件、開發新的應用軟件等，滿足功能擴展的要求。
矩陣切換系統
計算機信號通過RGB矩陣輸入，分別輸出到投影機和控制器，其中：4路RGB輸出分配給圖形控制器。8路RGB信號連接到投影機的RGB2輸入接口，通過投影機的內置拼接控制器完成RGB信號在大屏幕的拼接放大顯示。運用矩陣切換系統，可以靈活自由的由用戶來選擇所要顯示的圖像來源，體現整個系統的靈活性、開放性。
在本系統設計中，我們采用目前國內上檔次最高、技術最成熟、功能最齊全，用途最廣的宏控中央控制系統，實現調度指揮中心中各種電子設備的集中控制。
該系統是目前國內最先進的中央控制系統設備，具有操作簡單、人性化、智能化的特點；而且運行穩定，抗干擾能力強，提高了整個系統的穩定性；將各種設備的卓越功能體現出來，讓所有設備工作在最佳狀態，發揮設備的最大功效。
系統概述
本方案提供的大屏幕電視墻投影系統將國際卓越的顯示技術及設備、投影墻拼接技術、多屏圖像處理技術、多路信號切換技術等應用集合為一體，使整套系統成為一個擁有高亮度、高清晰度、高智能化控制、操作方法先進的大屏幕拼接顯示系統。通過本投影拼接顯示系統，能夠對網絡資源和相關資訊進行實時的演示、監控和智能化管理，使得演示、展覽等工作更直觀、更高效，同時體現了現代化的企業形象。
系統構成
該大屏幕投影系統主要由投影機子系統和控制子系統組成，整個大屏幕投影系統通過控制子系統和本地網絡相連，可將用戶有關應用系統的圖文信息顯示在大屏幕上，實現控制、調度、指揮、監控現代化。機系統：8臺50英寸 DLP
系統特性
一、系統總體特性
方案是由8臺50″ DLP數字投影箱體單元組成，組成2X4（行X列）投影圖形墻，單屏分辨率為1024x768，整體達到4096×1536，基座高度可根據用戶要求定制。
二、系統功能
通過圖形控制器可以實現用戶網絡系統在大屏上以高分辨率狀態顯示,最高分辨率可達4096×1536。通過圖形控制器可以實現多路視頻信號和4路RGB信號在大屏幕上任意位置以任意大小開窗口顯示，RGB和視頻信號可多路任意疊加、縮放、移動等顯示。
RGB信號和視頻信號可直通到大屏，通過內置控制器可實現實時同時顯示多路視頻信號和RGB信號，并可將任何一路以屏為單位幾何拼接放大顯示。
圖形控制器和投影機內置控制器的配合使用，使得本系統具備接口齊全、功能強大的顯示功能。
采用開放式系統，支持TCP/IP等協議，直接與中央控制系統連接，并可同時支持多個VGA電腦信號和多路視頻圖像的拼接顯示，可整屏和分屏顯示網絡信號。
三、系統顯示特性
由于采用高分辨率和高亮度的投影箱體單元，使整屏具有足夠高的顯示分辨率和亮度，顯示畫面清晰度高，操作員能清晰的看到大屏幕上顯示的所有信息。整個屏幕具有高分辨率、高亮度、高對比度、色彩還原真實，能保證色彩的長期運行穩定不變，圖像失真小，亮度均勻，顯示清晰等特點。本系統方案的顯示特性是通過控制器及投影箱體的內置控制器兩種途徑，可顯示各種信號（包括系統網絡內各網絡信號、本地RGB信號及視頻信號）。顯示方式靈活，速度快，性能穩定且適應性及可擴充性更好。
