1.系統概述
1.1.公司介紹
北京欣秦林科技發展有限公司成立于2006年，專業研發、生產、銷售各種室外周界報警產品，
并取得了北京市公安局技防產品辦公室批準的《安防產品生產許可證》和ISO9001質量管理體系認證證書。目前，公司產品已經系列化，包括：埋地泄漏電纜周界報警系統，脈沖電子圍欄周界報警系統，靜電感應電纜周界報警系統，報警刀片周界報警系統和養殖場電圍欄產品。
埋地泄漏電纜報警器和脈沖電子圍欄均已通過了《公安部安全防范報警系統產品質量監督檢驗測試中心》的產品型式檢驗，埋地泄漏電纜報警器的檢測報告編號：公滬檢101571，脈沖電子圍欄的檢測報告編號：公滬檢101356，另外，脈沖電子圍欄還參保了《中國平安保險公司的產品責任險》，保險金額600萬，保險單號：10126000402010000004，徹底解除了使用者的安全顧慮和對產品質量的擔憂。
公司成立六年來，已經與國內眾多的工程集成商、軍隊、公安、房地產商、設計院結下了良好的合作關系，產品應用案例遍布：別墅、監獄、看守所、文物保護、小區、學校、工廠、倉庫、國境線、水廠、部隊、政府機關、保密場所、極重要場所、牧場、養殖場、加油站、國外大使館，同時，設計安裝調試開通的工程案例包括：大型軍事基地、長距離國境線、別墅群、工廠電廠等。
1.2. 泄漏電纜周界報警系統介紹
泄漏電纜周界報警系統是一種隱蔽式的入侵探測報警，埋在周界圍墻或鐵藝圍欄內的草坪下或泥土下，不會破壞周圍環境，不影響圍界美觀，人在不知覺的情況下，就會被探測到，是一種高科技的周界報警產品。
埋地泄漏電纜報警系統由泄漏電纜報警器主機和泄漏電纜組成，泄漏電纜主機和泄漏電纜埋在被保護區域院墻的內側墻根底下，形成一堵電子圍墻，做為防盜報警系統的第一道防線，當有人非法翻越圍墻時，泄漏電纜主機可立即將警情傳送到管理中心，管理中心對報警信號進行接收和處理，識別出入侵位置，并開啟聲光報警器，提醒附近人員警覺；如果與監控系統聯動，監控屏幕上可立即跳出入侵區域的現場實時畫面，工作人員能迅速通知巡邏中的保安人員立刻趕往現場處理。
2.泄漏電纜報警系統工作原理
泄漏電纜主機工作時，通過一根泄漏電纜傳送一定頻率的射頻電磁場，在泄漏電纜的外層導體開槽處，往外發射電磁場。另一根并行敷設的泄漏電纜接收電磁場，形成收發能量直接耦合，當入侵者進入兩根泄漏電纜形成的電磁場探測區域時，電場能量受到擾動，引起接收信號的變化，這個變化的信號經放大處理后被檢測出來，泄漏電纜主機產生報警，通過信號線把報警信息傳送到監控中心的報警管理主機上，通過操作顯示鍵盤顯示出具體的報警防區號，把發出報警聲響，提示值班人員立即查看警情和及時處理警情。
3.泄漏電纜報警系統組成
泄漏電纜報警系統由通用報警管理主機、操作顯示鍵盤、編碼地址模塊、UPS電源、警號、電源線、信號線、泄漏電纜主機、非泄漏電纜、泄漏電纜、終端器以及電纜連接頭組成。泄漏探測器主機的作用是發射和接收無線電磁場，并且分析處理接收信號，并按照智能算法判別報警與否，2根泄漏電纜埋在周界位置，1根發射電磁場，1根接收電磁場，2根非泄漏電纜連接探測器主機和泄漏電纜。泄漏電纜探測器主機在出廠時，已經被安裝進防雨箱內，防雨箱是壁掛式（或者落地式）安裝，防雨箱底部共有4個進線孔，從左到右分別是：報警輸出接口、交流220伏電源接口，射頻輸入接口和射頻輸出接口。
泄漏電纜主機XA-100：由發射單元、接收單元、信號預處理單元、單片機控制板單元、電源單元等幾部分組成。對外接口有：射頻信號發射接口、射頻信號接收接口、供電電源輸入接口和報警開關量信號輸出接口等。
非泄漏電纜SYV75-5—4-1：用于泄漏電纜報警器主機和非泄漏電纜的連接電纜。
終端器75-1W：用于泄漏電纜的終端終結。無感無容75歐姆電阻，高頻特性結構設計，防水防震防腐304不銹鋼外殼，N型連接頭。
泄漏電纜SLYWV-75-10:用于射頻磁場的發射和接收載體。

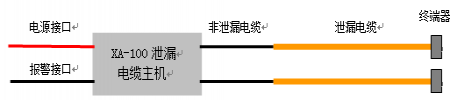

我公司使用的泄漏電纜是專門定制的產品，具有雙層外包皮，可以直接埋入地下，也可以穿入PVC管后埋入地下（泄漏電纜不能安裝在墻上），結構圖如下。
內部導體：1/2.31mm拉伸銅導線；絕緣：9.53mm物理發泡聚乙烯絕緣。
外部導體：16根0.6/1mm銅導線；護套：直徑為13.13mm聚乙烯化合物。
外層護套厚1.2mm，直徑為15.53mm，黃色PVC；最小變彎曲半徑：100mm。
4.泄漏電纜報警系統主要特點
隱蔽式安裝：泄漏電纜埋在草坪或綠化帶下面，入侵者不知道報警設備是否存在，更不知其安裝的具體位置，因此不容易被破壞，也不容易被突破。由于隱蔽式安裝，所以不會破壞周圍環境的美觀?！ ?/span>
電磁感應報警：入侵者只要進入探測范圍內，就會報警。
使用安全可靠：泄漏電纜報警器屬于電磁感應報警，泄漏電纜工作時，工作電壓小于5伏，不會對人體產生任何威脅。
靈敏度99級可調：采用先進的多參數融合報警智能判別算法，最大程度的提高探測率，和降低誤報率，適應在不同環境下的穩定工作。
安裝靈活方便：泄漏電纜報警器的安裝可以不受地形的限制，可以隨地形高低彎曲埋設，樹枝花草等植物，以及小鳥老鼠等小動物，以及刮風下霧等天氣都沒有影響。
產品使用壽命長：泄漏電纜有2個保護層，即絕緣層和防腐層，使用壽命在15年以上。
5.泄漏電纜報警系統主要技術參數
l 警戒長度：最長100米。
l 工作溫度：-40℃～+70℃。
l 工作濕度： 0%～95%相對濕度，無凝露。
l 功耗：12W。
l 報警輸出：繼電器常閉干觸點輸出或者RS485輸出。
l 輸入電源：交流220V。
l 2根泄漏電纜安裝間距0.3米～1.0米
l 2根泄漏電纜埋地深度10厘米左右。
l 主機外形尺寸：230mm長、180mm寬、60mm高；泄漏電纜外徑：15.5mm
l 主機重量：2Kg； 泄漏電纜重量：45 Kg(22.5Kg/根)
6.泄漏電纜報警系統拓撲圖
泄漏電纜主機報警后輸出一對常閉開關量信號，連接編碼地址模塊，通過信號線傳送到監控中心的報警管理主機上，操作顯示鍵盤顯示出具體的報警防區號，整個系統的供電電源采用集中供電的方式，通過符合要求的電源線把電能輸送給前端的每臺泄漏電纜主機上。
7.泄漏電纜報警系統跟視頻監控系統的聯動
當某一個防區的泄漏電纜主機報警后，報警信號傳送給監控中心的報警管理中心主機，報警管理主機再把報警信號傳送給繼電器聯動模塊，繼電器聯動模塊（繼電器聯動模塊有8個或32個跟報警防區號相對應的報警防區輸出端子）解碼后，輸出跟報警防區號一致的一對常開/常閉開關量信號，連接到DVR或矩陣主機的報警輸入接口上，在監控軟件上設置要聯動的攝像機號和事先設置好的預置位，實現報警和視頻監控之間的聯動。
8.與紅外對射報警系統的比較
|
項 目 |
紅外對射報警系統 |
XA-100埋地泄漏電纜探測器 |
|
報警功能 |
有 |
有 |
|
誤報率 |
高 |
低 |
|
氣候 |
易受氣候影響 |
很少影響 |
|
環境適應性 |
受地形地勢影響 |
不受影響，順勢安裝 |
|
隱蔽程度 |
有形安裝 |
無形安裝 |
|
使用壽命 |
2～3年 |
10～15年 |
|
突破難易程度 |
容易 |
很難 |
9.技術支持與服務
?北京欣秦林科技發展有限公司是專業的埋地泄漏電纜探測器產品生產商，一貫遵循“更經濟、更及時地為用戶提供更優質的產品和服務”的質量方針，竭誠為廣大用戶提供全方位的技術支持和服務。
l 售前方案設計：根據用戶安全防護需求并結合地形和環境特征提供專業的設計方案，竭誠為用戶提供更經濟、更可靠的解決方案。
l 技術支持：免費提供安裝調試技術指導。
l 使用與維護培訓：免費培訓操作和日常維護人員，以保障系統長期正常運行。
l 跟蹤服務：定期回訪，快速反饋。
10.泄漏電纜報警器部分案例
l 淄博別墅區泄漏電纜周界報警系統
l 成都市某大學周界泄漏電纜報警系統
l 湖南省株洲第二看守所泄漏電纜報警系統
l 廣州江南世家別墅群泄漏電纜報警系統
l 安徽省合肥市鄉村花園別墅泄漏電纜報警系統
l 徐州龜山漢墓泄漏電纜報警系統，國家一級文物單位
l 遼寧省丹東中朝邊境線泄漏電纜報警系統
l 湖北咸寧監獄泄漏電纜報警系統
l 浙江象山某別墅泄漏電纜報警系統
l 首都機場航油油庫泄漏電纜周界報警系統
l 江蘇連云港鄧小平銅像泄漏電纜報警系統
l 長春凈月私人別墅泄漏電纜報警系統
l 杭州戒毒勞教所泄漏電纜報警系統
l 福建武夷山某勞教所泄漏電纜周界報警系統
l 福州某別墅群泄漏電纜報警系統
l 廣西南寧嘉和別墅群泄漏電纜報警系統
l 湖南省韶山市毛澤東遺物館周界泄漏電纜報警系統
l 濟南勞動教養管理所泄漏電纜報警系統
l 北京京香青科小區周界泄漏電纜報警系統
l 天津電力總公司采用泄漏電纜及電子圍欄報警系統
l 廈門同安區政府辦公樓泄漏電纜報警系統
l 桂林康城花園超級豪宅泄漏電纜報警系統
l 南京天正湖濱別墅區泄漏電纜周界報警系統
l 黑龍江省大慶市某工廠周界泄漏電纜報警系統
l 四川某大學賓館泄漏電纜報警系統
l 無錫市威埃姆輸送機械（無錫）有限公司周界報警
l 四川省女子監獄泄漏電纜報警系統
l 成都市女子監獄泄漏電纜報警系統
l 四川省綿陽監獄泄漏電纜報警系統
l 四川省德陽監獄泄漏電纜報警系統
l 四川省未成年犯管教所泄漏電纜報警系統
l 四川省雅安監獄泄漏電纜報警系統
l 四川省甘孜監獄泄漏電纜報警系統
l 四川省涼山監獄泄漏電纜報警系統
l 四川省成都監獄泄漏電纜報警系統
l 四川省成都市第二污水處理廠泄漏電纜報警系統
l 四川省內江市煙草物流中心泄漏電纜報警系統
l 無錫優山美地別墅區泄漏電纜周界報警系統
l 頤和園某高檔療養院泄漏電纜報警系統
l 吉林中朝某邊境線泄漏電纜報警系統
l 內蒙古二連浩特某看守所泄漏電纜報警系統
l 新疆阜康硅變電廠5000米泄漏電纜周界報警系統
l 四川西南交通大學泄漏電纜報警系統
l 湖南省韶山毛澤東遺物館泄漏電纜報警系統
l 河南新鄉商業銀行
l 南京某別墅泄漏電纜報警系統
l 杭州某多棟別墅
l 江蘇省江陰市公安局泄漏電纜報警系統
l 北京摩馬萬萬樹別墅區周界泄漏電纜報警系統
l 濟南4個加油站泄漏電纜報警系統
l 山東曲阜孔子博物館泄漏電纜報警系統
l 貴陽卷煙廠泄漏電纜報警系統
l 上海松江區政府大院泄漏電纜報警系統
l 上海崇明區區政府大院泄漏電纜報警系統
l 江蘇江陰市財政局大院泄漏電纜報警系統

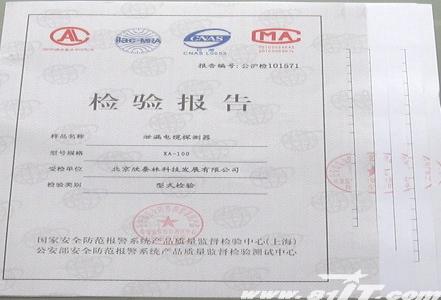

11.泄漏電纜報警器的公安部檢驗報告
