“智慧營區”是一個全新的命題，它是一種以物聯網、云計算、北斗系統、下一代通信網絡、高性能信息處理、智能數據挖掘等技術，在營區日常辦公、營區安全、文化宣傳等多方面應用。智慧化營區建設使得未來的營區管理在系統上朝著統一系統平臺等方面演進，在業務上朝著統一協作等方面演進成為了可能。它以融合的通信與信息技術為基礎，以營區日常辦公和安全為中心，以一體化的信息管理為保障，以激勵營區管理的持續創新、促進營區現代化建設。

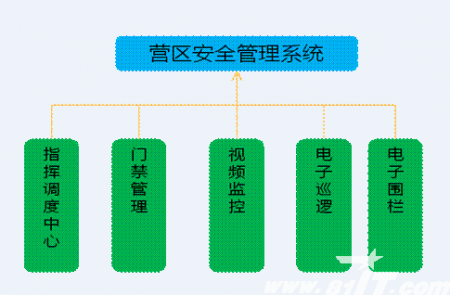

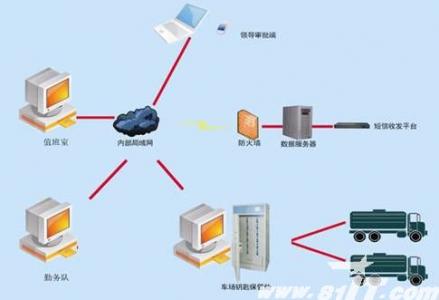

智慧營區云管理系統主要有營區日常管理、車輛管理、營區安全、物聯網管理、文化宣傳五個模塊。營區日常管理包括干部管理、士官管理、家屬管理、訪客管理、請銷假管理等內容；車輛管理包括車輛派遣、衛星實時監控、歷史軌跡回放、車載視頻回傳等內容；營區安全包括各部分隊營門、機房、課室監控，以及重難點部位如槍庫、油庫、保密室等場所的監控和巡查等內容；物聯網管理包括水、電、氣、環境監測等智能設備的控制和管理以及營產營具等一系列管理；文化宣傳包括有干部指揮學習、士兵宣傳教育、會議、聯絡中心等內容。
項目定位
本項目是營區信息化建設的核心平臺，方案要充分考慮營區發展現狀和未來發展需要，深入了解現有的業務需求、管理服務、技術、功能、性能需求，明確如何依托云計算管理系統構建智慧化營區。明確建設的功能定位與最終達到的建設目標，明確為實現該目標需完成的主要工作和任務。
項目建設目標
第一，建設智慧化營區網絡平臺，打造一張多功能網絡，對營區內的數據進行實時采集和匯聚；
第二，建設智慧化營區辦公管理平臺，以信息為紐帶，以整合為手段，在充分發揮各個子系統功能的基礎上，加強各單位之間的互補與協作，從而最大限度地釋放該業務管理平臺的綜合功能；
第三，建設先進的云計算平臺，為營區業務辦公提供一站式的云計算解決方案，如桌面云、云數據中心、云存儲、云安全、網絡虛擬化等云應用。
項目建設價值及意義
物聯網和云計算代表下一代信息化建設的方向，必將為實現安全、高效、便捷、綠色的智慧化營區建設提供巨大的能量，對推動整個全軍信息化建設、提升部隊?wèi)?zhàn)斗力發揮巨大作用。
智慧營區云管理系統的建設具有以下意義：
有效消除部隊各單元之間的空間距離障礙，實現部隊營區服務的統一集中管理，實現營區安全防范工作的信息化、高效化和節能化。
實現了后勤保障體系以及被保障單元之間連成—體化的保障網絡，提高規范化管理水平，不斷增強綜合保障能力，確保人員及器材裝備處于良好的執勤戰備狀態。
實現營區管理的飛速發展，真正將人、車、物智能管理起來，它必將成為部隊營區建設現代化水平的重要標志。
實現了辦公自動化、信息管理電子化系統，為營區提供現代化的日常辦公條件及豐富的綜合信息服務，實現人員管理自動化和辦公處理自動化，以提高辦公效率和管理水平，實現各部門日常業務工作的規范化、電子化、標準化，最終實現"無紙"辦公。
智慧營區云管理系統建設基本原則
智慧營區云管理系統是營區信息化的核心平臺，方案要充分考慮營區建設的現狀和未來發展需要，并在深入了解營區的業務需求、管理服務、技術、功能、性能需求的基礎上，再提出依托云計算打造智能型的營區管理平臺的解決方案。平臺須采用成熟的云計算技術或產品，保證平臺的先進性、安全性、開放性、易用性、可靠性、兼容性、可升級、可擴充，確保系統實施和服務的效率和彈性。
先進性的原則
本項目建設以先進的營區信息化服務理念為核心，依托云計算、物聯網、通信網等先進技術的應用，實現資源的高度整合與統一調度，避免了各自為陣的重復建設和資源的浪費，從而全面實現營區信息化和綠色營區的良性循環發展。
安全性的原則
為了營區安全保密需要，必須防止把系統的機密文件泄露，避免受到異常攻擊或敏感數據竊取，必須采取某些安全保密措施，這些措施的有效程序就是系統的安全性或保密性。平臺系統應能充分考慮用戶數據的安全，應能主動評估業務系統的安全狀況及提供彌補措施，并提供各種操作行為的可回溯能力。系統應該保證物理和管理上的雙重安全。
開放性的原則
考慮到系統未來和四總下發的系統之間的一個融合，建設必須避免信息標準不統一造成信息孤島。項目建設應擬訂開放的統一采集標準，遵循總體的開發規范和接口標準，同時考慮和各個方面現有部分信息化應用系統的接口。系統和數據標準能夠?qū)崿F(xiàn)和國際的信息平臺進行交換，數據格式符合軍隊信息規范標準，滿足系統持續發展的需要。堅持開放性原則，保證可與后期業務系統上線充分兼容。
易用性的原則
系統的易用性體現在“易理解”、“易學習”、“易操作”，所有的業務功能界面風格和操作流程需保持一致，在操作過程中對各種狀態和結果進行及時的反饋和提示，系統具有回退和糾錯功能。
可靠性的原則
應采取各種必要技術措施，保證系統在一定時間內、在一定條件下無故障地執行指定功能。提高系統的可靠性，要從系統的設計著手。例如可以采用冗余貯備，使系統即使有個別元器件或設備出現故障仍能正常工作。如果設計得合理，在成本增加不多的情況下，使系統的可靠性有很大的提高，是完全值得的。
擴展性的原則
各平臺應具備良好的擴展能力，滿足數據中心長期發展的要求。根據業務的發展預測，平臺系統定期按照適度預留的原則進行建設，能在規定時間內快速響應新的用戶，新的業務的新增要求。
智慧營區總體設計思路
星際無線&華為“智慧營區”平臺架構介紹
星際無線&華為智慧營區云管理平臺基于“云-管-端”的未來信息服務的新架構，不僅是一種網絡架構，而是新的信息服務平臺架構，同時也是新的發展戰略的體現。華為智慧營區系統架構如圖所示：

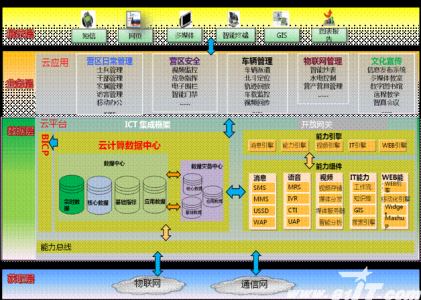

智慧營區系統架構
平臺是未來信息服務架構的核心，華為云平臺徹底拋棄了過去傳統煙囪式的業務垂直系統，通過虛擬化、資源共享大大提升了資源的利用率和資源使用的彈性，從而大大提升業務部署速度和處理能力。
華為提出基于ALL IP的Single網絡，從根本上解決技術演進和流量增長帶來的成本問題；為了實現管道智能化，華為推出了可視運維的解決方案，實現ALL IP網絡全網資源的均衡分配，IP動態路由的端到端管理，業務的電信級監控，承載業務品質的端到端可視，保障新業務應用的成功。
智慧營區管理系統采用云計算具有如下好處：
A.快速系統建設和業務部署
系統中的軟、硬件完全解耦，兼容通用硬件服務器。
可靈活擴容，不受硬件平臺限制。
B.設備資源池化，共享資源，提高資源利用率
各種零散的設備集成統一的資源池，實現資源共享。
整體資源規劃不需要按需求峰值疊加設計，減少初期投資和資源閑置浪費。
系統擴展能力強，根據業務量彈性擴容，適應業務系統突發需求。
設備資源平均利用率可以從10%提高到60%以上。
C.方便靈活管理及使用
不受地域的限制，可以在不同的辦公位登陸自己的虛擬機。
針對虛擬數據中心的訴求，可以靈活分配不同配置的虛擬機。按需分配，靈活配置.
針對不同職責的干部，可以靈活分配不同配置的虛擬機。
D.集群化、自動化運維
云解決方案將網絡運維模式從人工運維管理轉變?yōu)樽詣?dòng)化運維管理，運維效率提高10倍以上，可大幅提高運維服務質量。
自動監控資源和系統運行狀態，對系統故障和潛在風險實時報警、自動恢復。提高業務系統的可靠性。
系統根據資源分配策略，自動配置、動態調整資源。
可以快速自動加入新資源，搬遷已有資源。
存儲設備、主機、數據庫分別管理，改變看護式運維局面。
E.全分布式存儲
傳統的存儲設備利用率低、容量小、存取速度慢、設備不能重用、安全性低。云解決方案基于分布式存儲技術，具有大容量、高擴展性，存取速度快的多方面優勢，并可以很好的利用現有的存儲設備，同時有能保證以后存儲設備的自動擴展。
大容量。集中式存儲空間目前只能做TB級別的存儲空間，無法滿足大容量空間的業務需求。而分布式存儲可以達到PB或以上級別。
高擴展性。傳統集中式存儲擴展難。采用分布式存儲可根據應用實際情況，直接給數據中心平臺上加入存儲服務器。系統將會自動檢測到存儲容量的增加，并自動融入存儲資源池中供業務系統直接使用，操作方便快捷。
快速存取。系統性能和效率根據集群規模呈線性增長趨勢，最高能夠達到網絡線速，超過現有任何一種存儲設備的速度。
高存儲設備利用率。現有存儲設備無法共享，存儲設備利用率低。分布式存儲支持存儲池，可充分利用現有存儲設備資源，提高存儲利用率。
低成本。分布式存儲可以采用大量廉價的存儲設備提供高性能、高可靠的海量存儲。
系統邏輯架構設計
基于對營區業務需求的分析，結合華為在云計算領域“云-管-端”成熟的理念和技術，遵從先進性、開放性、易用性、可靠性、兼容性、安全性、擴展性等原則，有針對性的梳理出了智慧營區的邏輯架構設計，采用1+N的解決方案，即1個云平臺+N種應用的模式，如圖所示：
一個云平臺+N種應用的模式
這種1+N的解決方案可以實現對硬件平臺和軟件業務的快速部署，從而達成一站式、低成本、高性能IT資源的云計算數據中心。

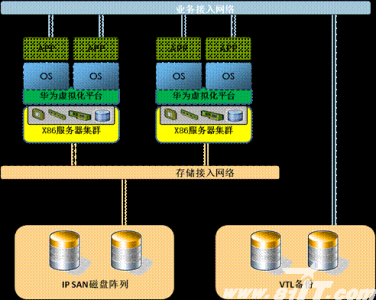

系統物理架構設計
基于華為自研云平臺，提供面向營區需求的多個云應用解決方案，包括桌面云、媒體云、存儲云等。下圖結合營區信息化的要求以拓?fù)涞姆绞矫枥L了智慧營區的物理架構設計。

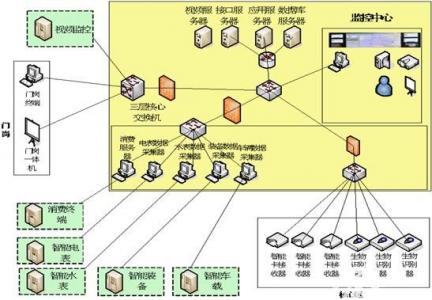

營區信息化拓?fù)?/span>
智慧營區承載網絡平面按照業務劃分為四個邏輯網絡域平面，四個網絡域平面邏輯分別為：
A.核心承載網絡域：以統一的IP技術將通信、計算、存儲等基礎資源融合成IP融合基礎設施，形成云數據中心的基礎設施，依托先進的虛擬化技術為業務系統提供的基本資源服務。
B.終端用戶接入域：為終端用戶提供多種方式的業務接入功能。
C.安全管理域：網絡安全管理、準入、行為控制及補丁分發管理遵循營區信息安全標準，對管理的盲區進行監控，成為一個實時的可控內網管理平臺，并能夠同其它安全設備進行安全集成和報警聯動。
D.云計算數據中心域：
業務網絡：虛擬機的接入網絡平面；
管理資源池：用于提供云平臺管理服務器同云平臺宿主服務器之間的通訊，同時為提供物理服務器和虛擬機的帶外管理提供通訊通路；
存儲平面：提供服務器和磁盤陣列之間的專用數據通路，并且為存儲的備份提供網絡連接；
解決方案詳細設計
云計算基礎架構
基于智慧營區云管理平臺的建設思路，因此如何采用云計算技術建立動態的IT資源平臺，并使之具備快速IT服務交付能力，進而通過動態的IT架構來應對營區業務發展的需要；將應用和業務從底層的IT資源中分離出來，提高系統的可移植性，并能夠充分利用更加優化的系統和網絡資源以提高效率、降低整體成本是本期建設方案需要重點解決的問題。

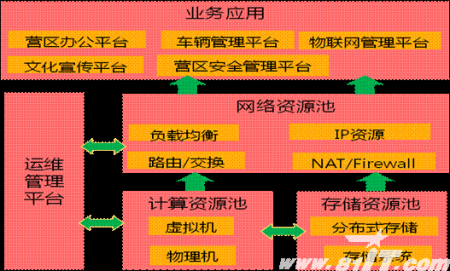

為此，我們建議由計算資源池、存儲資源池、網絡資源池、業務應用程序以及運維管理平臺共同組成。其組成框架如圖所示。
業務應用程序及運維管理平臺
網絡資源池
A．網絡分層架構
本方案數據中心網絡架構采用扁平化二層網絡架構（核心層、接入層），使用網絡虛擬化技術，核心交換機承擔著核心層和匯聚層的雙重任務。如圖5所示。
扁平化方式降低了網絡復雜度，簡化了網絡拓?fù)洌岣吡宿D(zhuǎn)發效率。二層網絡架構中，采用虛擬集群和堆疊技術，解決鏈路環路問題，提高了網絡可靠性。核心交換機設置VLAN的IP地址，接入交換機劃分VLAN，做二層轉發。
網絡分層架構
核心層：采用CSS虛擬集群技術，將兩臺核心交換機虛擬為一臺設備，設備背板共享，交換能力提高。
接入層：采用堆疊技術，將兩臺或多臺接入交換機虛擬為一臺設備，設備背板共享，交換能力提高。
核心交換機和接入交換機之間的四條跨框鏈路捆綁為一個Eth-Trunk組，網絡架構變成樹型模式，不需要啟用STP協議，從根本上解決環路和spanning-tree收斂問題。扁平化二層網絡架構設計的主要優勢在于：
簡化網絡管理，降低維護管理成本，能夠減少網絡中的交換機和鏈路數量，從而降低前期購置成本和后期維護成本。
網絡性能提高，支撐高性能的服務器流量。通過減少交換層數量，流量需要穿越的交換機數量也會減少，從而可以縮短延遲，提高應用性能。
網絡利用率提高，支撐云計算的資源池動態調度，云計算要求對于計算資源池和存儲資源池任意按需調配。要求網絡能夠適應這種大范圍的調度。
網絡可靠性提高。減化的網絡通過虛擬集群和堆疊技術，可以消除網絡中的可靠性隱患，無需運行spanning-tree協議，消除網絡的故障收斂時間，從而提高網絡可靠性。
綠色環保。簡化的網絡還能降低電力和冷卻需求，這對數據中心網絡尤為重要。
B.功能分區架構
云計算的大規模運營，給傳統網絡架構和傳統應用部署都帶來了挑戰，新一代網絡支撐這種巨型的計算服務，不論是技術革新還是架構變化，都需要服務于云計算的核心要求，動態、彈性、靈活，并實現網絡部署的簡捷化。具體來說傳統網絡面臨的挑戰主要有以下幾點：
傳統網絡的復雜性在實際的運維中，管理人員承擔了極其繁冗的工作量；
云計算平臺下多虛擬機部署在同一臺物理服務器上運，服務器的利用率從20%提高到80%，服務器端口流量大幅提升，對網絡性能提出更高要求；
云計算平臺中，虛擬機在物理服務器之間進行遷移，為了避免虛擬機遷移后路由的震蕩和修改網絡規劃，遷移通常只在在二層域進行，因此云計算平臺需要具備一個性能更高、二層域更大的網絡環境為遷移提供保障。
通過分析云計算對傳統網絡基礎架構帶來的挑戰，我們可以從兩個方面來應對。一是通過構建高性能、高可靠的網絡，從而滿足云計算給網絡帶來的壓力；二是通過構建虛擬化網絡來滿足云計算中由于虛擬機部署、遷移、以及安全策略實施對網絡提出的靈活性、安全性的要求。
總的來說，為滿足云計算的業務要求，統一的基礎網絡要素必然包括：高性能交換、虛擬化應用、透明化交換。
C.網絡虛擬化
網絡服務虛擬化
為滿足不同分區的安全隔離要求，在云計算平臺的核心部署有核心交換機、防火墻、IPS、負載均衡器等設備。在云計算平臺下，通過網絡服務虛擬化，統一建設一套性能強大、可擴展性良好的網絡服務設備，滿足為不同分區提供安全、應用加速等服務。
防火墻等設備通過虛擬化技術多實例，每個模擬出的虛擬設備都擁有它自身的軟件進程、專用硬件資源(接口)和獨立的管理環境，可以實現獨立的安全管理界限劃分和故障隔離域。有助于將分立網絡整合為一個通用基礎設施，保留物理上獨立的網絡的管理界限劃分和故障隔離特性。如圖所示：
網絡的管理界限劃分和故障隔離特性
UVP虛擬交換機技術
通過虛擬網橋?qū)崿F(xiàn)虛擬交換功能，虛擬網橋支持vLANtagging功能，實現vLAN隔離，確保虛擬機之間的安全隔離。
虛擬網橋的作用是橋接一個物理機上的虛擬機實例。虛擬機的網卡eth0，eth1，…，稱為前端接口（front-end）。后端（back-end）接口為vif，連接到Bridge。這樣，虛擬機的上下行流量將直接經過Bridge轉發。Bridge根據mac地址與vif接口的映射關系作數據包轉發。
不同局域網的虛擬機之間的網絡是隔離的
如圖7所示，處于不同物理服務器上的虛擬機通過vLAN技術可以劃分在同一個局域網內，同一個服務器上的同一個vLAN內的虛擬機之間通過虛擬交換機進行通信，而不同服務器上的同一vLAN內的虛擬機之間通過交換機進行通信，確保不同局域網的虛擬機之間的網絡是隔離的，不能進行數據交換。
計算資源池
通過利用服務器虛擬化中CPU、內存、IO資源的動態調整能力實現對業務應用資源需求的動態響應，提升業務應用的服務質量；通過在線虛擬機遷移實現更高的可用性和可靠性以及各種基于資源優化或節能減排策略的跨物理服務器的調度等等。因此，服務器虛擬化技術是新一代數據中心最理想的解決方案。
服務器虛擬化架構設計是服務器虛擬化技術運用的核心,直接決定了整個服務器資源體系對應用系統的承載能力、運行效率以及可靠性。服務器虛擬化架構如所示：
服務器虛擬化架構
為了提高資源利用率，華為虛擬化平臺UVP提出如下架構：

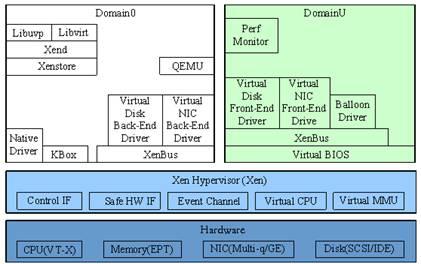

華為UVP虛擬化平臺
華為UVP虛擬化平臺主要由Hypervisor和Domain0組成。Hypervisor是子系統的核心，它介于硬件和操作系統之間，負責為上層運行的操作系統提供虛擬化的硬件資源，負責管理和分配這些資源，并確保上層虛擬機之間的相互隔離；Hypervisor向Domain0提供了一個抽象層，其中包含了管理和虛擬硬件的API。Domain0是一個特權虛擬機，內部包含了真實的設備驅動（原生設備驅動），可直接訪問物理硬件，負責與Hypervisor提供的管理API交互，并通過Agent接受管理系統的管理指令，實現對其它虛擬機（DomainU）的管理。
為了提升I/O虛擬化的性能，子系統采用分離設備驅動模型實現I/O的虛擬化。該模型將設備驅動劃分為前端驅動程序、后端驅動程序和原生驅動三個部分，其中前端驅動在DomainU中運行，而后端驅動和原生驅動則在Domain0中運行。前端驅動負責將DomainU的I/O請求傳遞到Domain0中的后端驅動，后端驅動解析I/O請求并映射到物理設備，提交給相應的設備驅動程序控制硬件完成I/O操作。
UVP還包括一系列的外圍工具，包括P2V/V2V工具、備份/快照工具、鏡像制作工具等。華為UVP虛擬化平臺定位于構建高競爭力的虛擬化平臺，通過對開源xen進行安全加固、功能擴展、性能優化和可靠性保障，打造安全、高效、穩定、開放的虛擬化平臺。
應用服務器可部署在虛擬機系統（VM）和物理PC服務器。當應用服務器負載接近單臺物理服務器性能時，可直接部署于物理服務器，一般應用服務器部署在虛擬機上。
根據應用系統的可用性要求等級不同，在虛擬機上實現高可用的方式有以下兩種，虛擬機熱遷移，虛擬機HA。
虛擬機熱遷移用于滿足計劃內停機維護操作。當服務器需要停機執行維護操作時，可通過虛擬機熱遷移功能，將某一物理服務器上的虛擬機動態遷移至另一物理服務器。動態遷移過程，業務不中斷，不影響用戶的正常訪問。
虛擬機HA用于滿足一般應用服務器計劃外宕機。當發生服務器故障時，通過虛擬機HA，虛擬機可在其他的物理服務器上自動重啟，實現故障轉移。此過程會引起短暫業務中斷，業務中斷時間由虛擬機操作系統在另一物理服務器上啟動的時間及應用系統啟動的時間決定。通過虛擬機HA比傳統群集較少一半的服務器數量，在保證了一定高可用的同時提高資源利用率。
為了能夠提供具有更高可擴展性和可靠性的應用平臺，并能夠在服務器集群中智能地分配負載，從而確保客戶最大限度地發揮其應用服務器投資價值，結合硬件負載均衡設備，為部署在應用服務器上的服務和應用提供最佳的可擴展性和性能。
存儲資源池
存儲系統的性能和可靠性是云計算平臺健壯性的基礎。在云計算平臺中，存儲子系統需要具有高度的虛擬化、自動化和自我修復的能力。存儲子系統的虛擬化可兼容不同廠家的存儲系統產品，從而實現高度擴展性，能在跨廠商環境下提供高性能的存儲服務，并能跨廠商存儲完成如快照、存儲分層、精簡配置等重要功能。自動化和自我修復能力使得存儲系統可以根據自身狀態進行自動化的資源調節或數據重分布，從而保持性能最大化、數據的最高級保護，保證了存儲云服務的高性能和高可靠性。
通過新增光纖磁盤陣列及虛擬帶庫，組成智慧營區云管理系統的存儲子系統。實現云計算平臺存儲資源的集中存儲、統一管理。如圖所示。
云計算平臺存儲資源的集中存儲、統一管理
在未來云計算擴展中，如果按區域或功能劃分多個獨立的云計算數據中心，存儲云也可以靈活地劃分成多個子存儲云，分別分配給不同的云計算數據中心。保證的不同的數據中心數據的安全性與隔離性。
存儲云中數據主要分為三個區：
第一區——映像文件存放區：主要用來保存云計算平臺中的分配的虛擬機的映像數據文件，這些映像是在云計算平臺的數據中心內是透明且可見的，以確保云計算平臺中每個運行的云都具FailOver（失敗切換）功能和按需在線遷移功能；
第二區——功能服務器模板區：主要用來集中保存功能服務器模板，用戶可以通過運維管理平臺直接從模板庫中方便選取功能模板，并在云計算平臺中部署，部署后的云的映像文件放入第一區中；
第三區——業務數據區：主要用來進行實際應用數據存放，為實際云計算提供擴展存儲功能，如做為操作系統的擴展存儲文件系統，或數據庫數據存放系統，或應用計算用數據區，構建應用HA共享數據區等等。
A.存儲系統高可用設計
存儲系統的高可用設計包括磁盤冗余、存儲設備控制器冗余、存儲鏈路冗余。
首先是磁盤冗余，在本方案采用RAID0+1和RAID5結合的方式。對需要高磁盤性能的業務數據區采用RAID0+1，對應功能服務器模板區采用RAID5。兩種不同級別的RAID均能保證任意一塊磁盤的損壞都不會影響整個平臺的運行及數據丟失，同時保證數據在讀寫的時候以并行方式進行存取，從而保證高性能。
存儲設備控制器冗余，所有存儲設備均實現雙控制器冗余，單臺存儲設備任一存儲控制器故障均不影響業務運行。為保證存儲系統的讀寫能力，所有存儲存儲的控制器均工作在雙Active模式。
存儲路徑冗余，最可靠的方法是采用雙鏈路方式進行連接，新增兩個光纖交換機，服務器通過兩塊HBA卡分別連接到2臺交換機，同時通過多路徑軟件系統設置MultiPath多路徑方式，工作在鏈路負載均衡模式。任一光纖交換機故障，任一服務器HBA卡故障等原因?qū)е碌逆溌肥В膊粫?huì)影響業務數據的讀寫，從而保證了存儲及數據的可靠性。
B.備份系統及容災規劃
備份系統是保證智慧營區云管理系統數據安全性的基礎，備份系統能夠防止由于邏輯錯誤造成的數據丟失。為維護云計算平臺業務數據的安全，需要考慮在日常工作中對業務數據進行備份。備份數據涉及操作系統、業務數據和虛擬機映像文件三方面。總體數據量高達幾十TB，數據的安全性和可靠性成為了系統建設的核心問題。
云計算平臺資源池在備份管理、設備利用率、數據保護策略等方面需要進行統一規劃與設計，針對備份的不同需求，需要一套全面、高效的數據備份恢復系統來保障業務系統安全可靠運行，實現備份系統的統一管理、維護，達到備份架構統一、集中管理、節約成本的目的。
基于上述目標和規劃，云平臺資源池的備份系統的總體要求確定如下：
采用統一備份架構和備份軟件，統一數據保護策略，對應用系統數據保護機制進行統一制定與部署，構建高效可靠、技術先進的數據備份系統，實現業務數據的安全保護。
不同數據根據數據的特點采用不同的備份方式、備份恢復策略，對于核心的數據，要求進行快速備份和恢復，從而對生產系統的影響減到最小。對于其他類型的數據需要盡量減少對生產系統的干擾。本期云平臺的備份系統總體框架如圖所示：
云平臺的備份系統總體框架
對于x86虛擬化系統、核心數據庫、大數據量的文件系統，將采用Lan-Free的備份方式，通過SAN網絡備份至虛擬帶庫中。針對其它及沒有連接在SAN環境中的服務器，采用基于網絡的數據備份方式，將這部分?jǐn)?shù)據通過網絡備份到虛擬帶庫中。
虛擬帶庫的訪問與磁帶類似，決定其天生具備免疫能力。用戶不能直接訪問磁帶，被病毒感染的文件也不會感染磁帶存儲數據，確保讓備份的數據更安全可靠。同時，虛擬磁帶庫采用基于RAID保護的磁盤陣列，提高了可靠性；虛擬帶庫通過備份管理軟件可統一管理。其兼容性和集成性好，無需改變備份策略。在SAN環境下，輕松實現設備共享、易于管理和使用；作為間接磁盤備份設備，在后期維護上，由于減少了物理磁帶庫的諸多機械故障，其維護成本也更加低廉，擴容也更加方便。
C.備份與恢復策略設計
在云平臺資源池統一備份架構下，備份方式選擇由備份數據類型、備份數據量大小進行選擇。
備份窗口定義了允許發起備份任務的時間段，為保證備份期間對生產的影響最小，總體原則上備份發起時間盡量控制在業務系統運行空閑期間。此期間，業務系統使用處于相對空閑期，空閑資源較多，能滿足備份對系統資源占用的要求。
根據備份數據類型不同，主要分為虛擬機操作系統映像文件備份、應用系統業務數據備份、功能服務器模板數備份，三種類型的備份策略如下：
虛擬機操作系統映像文件備份，該部分?jǐn)?shù)據在虛擬應用服務器安裝配置后不會經常發生變化，因此建議采用全備份方式；正常情況下，備份周期每個月備份一次，保留2個備份版本；在系統補丁升級或業務系統更新時可以單獨執行備份。
應用系統業務數據主要有應用服務器應用數據或數據庫數據,該部分?jǐn)?shù)據是生產的核心數據，需要以最高的保護級別對待，且數據變化頻繁，建議采取全備份+增量備份方式+定期歸檔，備份周期設計為1周執行一次全備份，每天執行增量備份。數據備份至少保留2個備份版本；此類業務數據集中存放在SAN磁盤陣列中，為使用LAN-free備份架構提供了條件，故設置使用LAN-Free方式備份以提供備份效率，縮小備份窗口。
功能服務器模板數據：功能服務器模板數據存儲在SAN磁盤陣列中，該文件一般不發生變化，采用全備份方式，保留不超過2個備份版本；
D.數據恢復策略設計
數據備份的目的是為了系統故障時的恢復。但當需要啟動數據恢復操作時，一般都是系統發生故障或者災難性事件，一次事故的處理往往需要一個完整應急管理流程，從決策、響應、判斷、恢復、驗證、危機處理等等，而數據恢復僅僅是用來修復損壞的數據或者運行環境的技術手段。這里僅從恢復操作的角度討論恢復策略，并且假定只有從備份數據中進行數據恢復的一種手段了。
恢復哪些數據，是系統文件、數據文件，不同數據的丟失，在處理方式上是不同的。如果僅通過部分?jǐn)?shù)據的恢復就能解決問題，就不要作完全數據恢復，因?yàn)閷?duì)一個系統完全的完全數據恢復是復雜的、耗費時間的。
選擇恢復方式，在確定了需要恢復哪些文件之后，就要根據備份的數據選擇相應的恢復方式，例如，選擇全備份+增量備份恢復，從邏輯備份中恢復。
恢復完成后驗證是否成功，在恢復完成后需要業務系統管理人員對系統的可用性和數據的準確性、完整性進行驗證，如果沒有作到完全的恢復，有哪些數據需要手工調整、補充，盡快啟動后續工作。
恢復策略同備份策略從某種意義上將也是密切相關的，不同的備份方式?jīng)Q定了恢復的方式。同備份操作一樣，恢復操作最好也在備份管理軟件的監控下自動完成，避免手工操作造成失誤，影響恢復時間。幾種常見的數據恢復流程：
主機系統故障恢復
當業務主機應用系統出現故障時，通過主機的集群系統可以從一個主機上切換到另一臺主機上。當失效的主機修復后，只要加入到原有的集群環境就可以恢復到原先系統的運行狀態。
數據庫記錄丟失
如果是數據庫的部分表或記錄受損，只需將前某一時刻點的數據邏輯快照提取出來（可以在本地也可以在異地），分配給原有主機，將數據庫切換到這一時刻點的版本，然后導出所需的表或記錄，再將數據庫切換到當前數據狀態，導入前一版本導出的數據，以恢復數據庫受損的部分?jǐn)?shù)據。
文件丟失的恢復
如果意外刪除文件，可以在線將任意一個邏輯快照（歷史點）提取出來，分配給所對應的主機，或其它同平臺的主機，這份邏輯快照在主機看起來如同是前某一時刻點版本的所有數據。
利用上述這一功能，如需要恢復部分受損的文件，只需在線的將前某一時刻點版本數據的文件通過主機直接拷貝到當前磁盤中，以恢復受損的文件。
整個站點失效下的恢復
當生產站點全部受損時（如停電、自然災害等），利用在容災中心的備用系統，先將相對應的應用生產磁盤卷提升（promote）出來，利用災備中心的系統對其驗證可用后，使其能直接通過FC交換機分配給應用系統主機，直接將主機的應用環境切換到故障系統的配置狀態，啟動備用主機和數據庫就可以恢復系統的生產。
云計算平臺
我們?cè)谠O(shè)計系統平臺時必須同時考慮如何減輕未來應用開發、部署時的難度，降低項目后續的風險、提高項目成功的可能性。
構建一個開放的、可定制的云計算平臺是云管理系統未來開展新業務的一個關鍵。云計算平臺的構建可以加快業務應用的發展，尤其是加快業務系統的開發速度。
未來的業務系統大多是采用B/S架構的Web應用，而且這些具有業務敏捷、不斷變化的特點，所以我們可以對云計算平臺的要求總結為以下幾點：
需要將應用程序的不同功能單元通過相互之間定義良好的接口和契約聯系起來；
接口必須采用中立的方式來定義，并且獨立于實現服務的硬件平臺、操作系統和編程語言；
構建在這樣的平臺上的應用（服務）可以一種統一和通用的方式進行交互。
鑒于這樣的需求，我們認為在智慧營區云管理系統平臺構建時，應該采用SOA的架構理念，通過ESB（企業服務總線）提供的流程和數據交互能力，通過WebService的接口方式（如XML）為未來的應用和業務軟件提供數據訪問接口。
這是因?yàn)閭鹘y(tǒng)的架構，軟件包是被編寫為獨立的（self-contained）軟件，即在一個完整的軟件包中將許多應用程序功能整合在一起。實現整合應用程序功能的代碼通常與功能本身的代碼混合在一起。我們將這種方式稱作軟件設計“單一應用程序”。與此密切相關的是，更改一部分代碼將對使用該代碼的代碼具有重大影響，這會造成系統的復雜性，并增加維護系統的成本。而且還使重新使用應用程序功能變得較困難，因?yàn)檫@些功能不是為了重新使用而打的包。

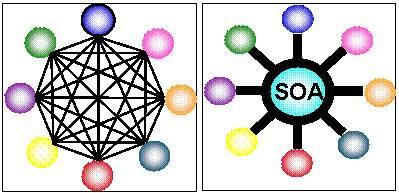

軟件架構下系統之間互聯方式
上左圖顯示的是采用傳統軟件架構下，系統之間實現互聯的方式，上右圖顯示的則是通過SOA的架構理念，通過統一的數據交換接口來實現業務之間的數據傳輸和通信。二者之間的繁簡程度一望可知。
對于本項目未來的影響是系統緊耦合，實現數據共享和業務互聯的成本很高。
而采用SOA架構方式則可以將單個應用程序功能彼此分開，以便這些功能可以單獨用作單個的應用程序功能或“組件”。
ESB服務總線建議

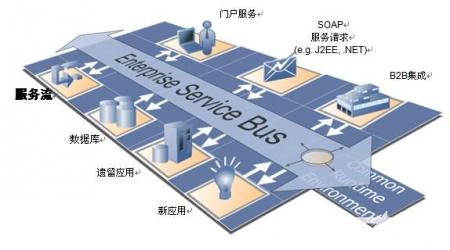

A.ESB服務總線架構
企業服務總線（EnterpriseServiceBus，ESB）的概念是從SOA體系架構發展而來的。SOA描述了一種IT基礎設施的應用集成模型，其中的軟構件集是以一種定義清晰的層次化結構相互耦合，其中，一個ESB是一個預先組裝的SOA實現，它包含了實現SOA分層目標所必需的基礎功能部件。如圖13所示。
SOA體系架構
ESB是傳統中間件技術與XML、Web服務等技術相互結合的產物，用于實現業務應用不同消息和信息的準確、高效和安全傳遞。ESB的出現改變了傳統的軟件架構，可以消除不同應用之間的技術差異，讓不同的應用服務協調運作，實現不同服務之間的通信與整合。

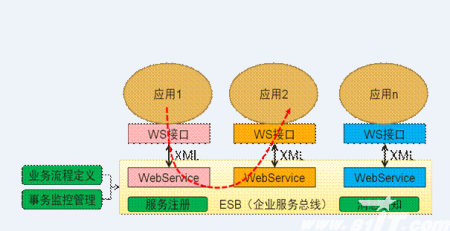

各應用之間不直接進行通訊，而是通過ESB提供的、基于WebService的服務接口進行傳輸。如圖14所示，應用1需要向應用2傳送消息和數據時，先通過預定的Webservice接口將數據發送到ESB總線，總線流程驅動會根據業務流程定義將數據通過另外一個WebService接口發送至應用2，同時通過ESB的消息通知機制分別告知應用1和應用2該事務的狀態和結果，以保證事務的及時性和完整性。
基于WebService的服務接口進行傳輸
由于服務接口采用WebService機制，即應用與ESB之間的數據傳遞是采用開放的XML格式，因此同一個接口服務可以供很多應用調用以完成同樣的功能和業務；同一個應用也可以根據業務需要調用不同的服務接口以完成不同的功能。
ESB除了提供服務注冊、消息通知機制以外，還提供相應的業務流程定義工具、事務監控管理工具。
通過業務定義工具，可以驅動數據從一個環節流動到下一個環節。環環相扣，組成一個完整的事務；事務監控管理工具可以對ESB中傳遞的數據和事務進行監看和管理，在調試過程中可以方便的分析出問題的原因所在。
未來的新開發業務，全部采用基于SOA的架構，以滿足數據交換的需求；
對于現有業務，可根據實際需要采取部分改造、部分保持現有架構的思路；對現有業務系統進行改造時，建議只對數據輸入、輸出接口按照預定的WebService接口方式進行改造，內部的數據處理邏輯則可不調整。
數據庫設計建議
一個完整的關系型數據庫系統，包括數據庫軟件RDBMS，數據庫實例和用戶運行系統時產生的應用數據。數據庫軟件系統RDBMS是一段具有信息存儲，檢索，修改和共享功能的程序。在數據庫服務器上，基于數據庫軟件系統平臺，可以運行一個或者多個數據庫實例。用戶在數據庫實例中可以處理自己的數據。
數據庫的體系建設在數據中心解決方案中，有著非常重要的地位。根據以往的經驗，數據庫管理是“三分技術，七分管理”，是軟件，硬件，和管理的完整有機的融合。數據庫部署，數據庫管理涉及到的硬件包括：服務器，存儲，網絡等，涉及到的軟件包括：操作系統，虛擬化平臺，集群軟件等。此外，數據庫的運維，監控，調優，MA，安全又涉及到IT治理，信息可靠，信息安全等領域范疇。這部分內容，是軟性管理的要求，對數據庫系統整體的運行效果卻起到了70%的影響。
數據庫管理需求的技術關鍵點，是高可靠，高安全和可擴展性。在數據庫架構設計階段，就需要從這三個技術角度進行考慮。
數據庫高可靠性的架構設計，是從數據庫服務器可靠性，數據庫存儲介質可靠性，數據庫機房節點可靠性，數據庫人為誤操作恢復等幾個方面進行考慮和設計的。詳細的內容請參考解決方案高可靠章的數據庫可靠性設計部分。
數據庫架構對于高安全的設計，是從數據庫文件安全，數據庫備份安全和數據庫客戶端安全三個角度進行考慮。詳細內容，請參看數據庫安全設計章節。
數據庫架構對于擴展能力的設計，是從按需擴展處理并發能力的角度設計。詳細內容，請參考解決方案高擴展中的，數據庫可擴展性設計部分。
在本方案中，我們建議選用已經得到廣泛應用和驗證的Oracle11G作為數據庫平臺。
A.數據庫部署設計
數據庫部署方式，目前有三種選擇，分別是數據庫系統獨立部署，數據庫服務器云內部署，數據庫全云部署。數據庫系統獨立部署，是指整個數據庫系統部署在獨立的服務器和存儲設備上，通過數據庫自帶的集群系統進行數據庫服務器雙機熱備。數據庫服務器云內部署，是指將數據庫系統中的數據庫服務器軟件系統，數據庫實例都部署在云上，將數據庫存儲的用戶數據部署在獨立的存儲設備上。數據庫全云部署，是將整個數據庫系統，部署在云內。這三種部署模式，有各自的特點，和適合的場景。
本方案采用數據庫系統獨立部署方式。數據庫系統獨立部署于物理的數據庫服務器上，通過網絡監聽接受客戶端，應用服務器或者WEB服務器的訪問。客戶端，應用服務器或者WEB服務器可以部署在云平臺上。
數據庫系統，數據庫用戶數據文件，全部部署在物理機上，再通過數據庫監聽程序，接受來自應用服務器或者客戶端的數據訪問請求，應用服務器，WEB服務器可以部署在云里。它的進程管理，存儲管理，都是通過數據庫引擎，直接調度CPU，內存和磁盤處理。
數據庫系統采用集群系統，用戶數據存儲在共享存儲上，幾個數據庫服務器都可以對其進行讀寫操作。如果一個數據庫物理服務器宕機，在該服務器上的數據庫連接，會被接管到另外一個數據庫物理服務器上，用戶只會感到有一定的延遲，不會需要重新連接系統，或者丟失數據。如果是數據庫單機系統，數據庫物理服務器宕機，將會造成業務中斷。
這種獨立部署于云外的優勢，可以利用數據庫服務器自身的機制，可以實現數據庫的高可靠性，高性能和擴展需求。從可靠性的角度，數據庫的心跳監聽，失敗接管，都是在物理機上實現。不會由于虛擬化層造成的延遲，讓心跳監聽誤以為對方節點宕機，錯誤接管服務器連接。
從性能的角度分析，我們認為這種部署方式，可以避免由于虛擬化軟件的資源調度，造成性能額外開銷。經過我們的測試，在虛擬化平臺上運行ORACLE，用相同的壓力測試，性能是物理機上的70%左右。在大并發的情況下，數據庫的瓶頸主要是在I/O上。由于虛擬化I/O調度開銷的原因，物理機上的ORACLE性能更有優勢。
從數據庫的擴展性分析，數據庫可在一個集群中運行于兩個或更多個系統之上，并可以同時訪問一個共享數據庫。這使得一個數據庫系統可以跨越多個硬件系統，同時對應用程序而言仍是一個統一的數據庫系統，從而為您的應用程序帶來出色的可用性和可伸縮性優勢。
B.ORACLE集群架構設計
本方案數據庫采用ORACLE數據庫集群部署模式，從而獲得數據庫的高可靠性。
Oracle真正應用集群是Oracle數據庫的一個選件，在Oracle9i中首次引入。Oracle真正應用集群現已發展成一項成熟的技術，其用戶過千，遍及各個行業，涉及各類應用程序。OracleRAC為伸縮應用程序以超越單個服務器的能力限制提供了一個選擇。這使得用戶可以利用低成本的普通硬件來降低他們的總擁有成本，并提供一個可伸縮的計算環境來支持其應用程序負載。
一個ORACLERAC數據庫就是一個集群數據庫。集群就是一組相互獨立的服務器相互協作形成一個整體的，單一的系統。一旦發生系統失敗，集群對用戶保證最高的可用性，保障訪問關鍵是業務數據不丟失。像額外的節點，互連接和磁盤這些冗余的硬件設備保證了集群能夠提供高可用性。這樣冗余的硬件架構可以避免單點故障和提供杰出的錯誤恢復能力。數據庫集群架構如圖所示：
數據庫集群架構
通過使用ORACLE集群，我們可以把Oracle實例（運行在服務器上的用戶訪問數據的進程和內存結構）與Oracle數據庫（在存儲設備上的實際數據的物理結構，也就是通常所說的數據文件）進行分離。一個集群數據庫是一個可為多個實例訪問的單一數據庫。在實踐中，每個實例在各自的服務器上運行。當需要添加額外的資源時，可以在不停機的情況下很容易地增加節點和實例。一旦新的實例啟動，應用程序通過服務可以馬上利用到，而無需修改應用服務器。
C.數據庫安全性設計
數據庫安全是數據中心安全的重要組成部分。我們從數據庫安全配置和數據庫安全功能兩個維度，確保數據庫的安全。
D.數據庫安全配置
我們提供透明的，標準的數據庫安全配置技術，從網絡傳輸，強認證到加密一應俱全的安全解決方案，從數據文件到數據庫備份到數據庫客戶端，都有相應的加密技術支撐。
數據庫數據文件加密
透明數據加密使用的是工業標準加密算法，內置管理方式對敏感應用數據提供透明加密。和第三方數據庫加密不同的是，加密過程不需要數據庫觸發器，視圖或者應用。透明數據加密在數據寫入磁盤之前，自動加密并且在數據從應用中讀出之前自動解密。加密和解密的過程對于應用和用戶來說，完全是透明的。所以，數據庫數據文件加密，也被稱為TDE：透明數據加密。這一功能，已經包含在ORACLE10G中了。
數據庫備份加密
用戶希望簡單化的加密他們的備份數據，使用數據庫的備份工具，配合其高級安全選件，完成加密備份。加密備份能夠確保數據即使落入敵手或者丟失也不會造成惡劣后果。而且，在數據庫恢復時，數據可以自動得到解密。備份加密的功能，ORACLE自身就可以實現。
數據庫客戶端加密
高級安全保護隱私。確保從數據庫客戶端，通過網絡傳輸數據時，不會因?yàn)楹诳妥ト∑渲械臄?shù)據包而造成泄密。所有到數據庫的合法連接都被加密了。業務數據可以選擇使用數據庫高級加密內部算法，也可以使用SSL來保護數據。有些典型情景下，尤其需要網絡級別的加密，比如，數據庫服務器在防火墻后面，而用戶訪問服務器是通過客戶端服務器的應用，或者在DMZ中的應用服務器和數據庫之間的連接，必須被加密。
對于ORACLE數據庫來說，使用Oracle高級安全的內部加密和數據一致性算法不需要PKI部署。在任何一個版本的數據庫中，新的加密算法都在得到工業標準認可后被使用。最新的版本是高級加密標準版（AES），比DES更加的安全和性能優越。完整的加密和數據完整性算法是AES(128,192和256比特)，3DES（2到3個KEY，168比特），RC4（256比特）或SHA1。
E.數據庫安全功能
數據庫安全功能，是指數據庫具有包括賬號口令，認證授權，權限設置，日志記錄等功能，通過數據庫的這些功能，實現數據庫安全管理。
賬號口令功能包括可以對登錄到數據庫管理系統的用戶（含管理員、審計員等）進行用戶標識和用戶鑒別，在每次用戶登錄系統時，采用強化管理的口令或具有相應安全強度的機制進行鑒別，并對鑒別所使用的數據信息的保密性和完整性進行保護；應具有登錄失敗處理功能，可采取結束會話、限制非法登錄次數和網絡登錄連接超時自動退出等措施。
數據庫的權限設置，包括用戶數據對象所有者，可以按確定的自主訪問控制策略設計訪問控制功能，實現用戶對其所創建客體訪問權限的自主控制。而且訪問的粒度為數據庫用戶級別，權限客體的粒度為數據對象級別，如數據對象，視圖，存儲過程等。數據庫用戶可以對權限進行訪問授權轉移。即一個數據庫用戶，是若干數據表的所有者，可以讓另外一個數據庫用戶，替他行使所有者的權限。通過這種功能設計，可以實現數據庫設計和數據庫開發人員分離。
當數據庫檢測到有安全侵害事件時，數據庫管理系統應提供記審計日志功能。這些日志在產生后，無法被隨便篡改，刪除。確保違法數據安全的事件，都會留下腳印。
智慧營區云管理系統業務建議
營區日常辦公系統
營區日常辦公系統以營區內一切日常業務辦理為主線，將業務辦公與內部管理相結合，通過日常辦公系統把營區首長從繁忙的手工作業中解脫出來，將營區管理制度電子化。
營區日常辦公系統包括士兵管理、干部管理、家屬管理、訪客管理、辦公桌面云、移動辦公、信息推送等內容。
營區日常管理目錄
A.士兵管理
士兵在到達營區后，由發卡部門將對應的士兵卡下發給士兵，士兵未來在營區內的一切活動都與對應的IC智能卡息息相關。士兵管理系統是根據各個營區的相關條款，將士兵在日常營區生活中使用的一些流程進行電子化處理，例如請銷假管理，士兵入伍管理等等。通過每個士兵攜帶的智能卡，實現了士兵管理的電子化、無紙化，提高營區管理的效率。
士兵管理系統主要包含以下幾個模塊：
士兵基本信息管理：士兵在入伍后，其表現情況就由營區進行記錄。本模塊實現士兵信息的實時查詢和修改；實現士兵IC卡信息的實時維護；實現士兵在營區內的獲獎和榮譽信息記錄。
士兵借調管理：營區可能執行緊急任務出營，例如臨時借調士兵參與保障。為了方便營區的管理，本模塊實現了士兵批量出營的申請和審核，士兵在出營期間日常事務的交接等。
士兵退役管理：士兵在服役期滿后，就要面臨退伍。本模塊為了方便退役工作的執行，實現了士兵檔案退役管理，士兵退役流程處理等。
士兵請銷假管理：士兵在過年，過節等節假日可能會申請出營。本模塊實現了士兵的請假、批假、銷假等一系列流程。下圖對一種普通場景進行了描述：

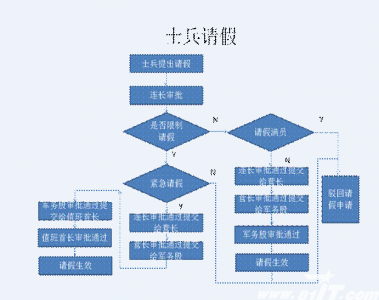

士兵請銷假流程
士兵統計分析：營區首長在進行營區管理時，主要還是根據各種業務報表進行分析和決策。本模塊為營區的士兵提供士兵信息統計，單位信息統計，總體信息統計，歷史信息統計。以上統計功能可以生成對應的表格，提供上級領導檢查。表格式與Microsoft Office兼容。
士兵信息統計包括：
請假次數統計；
探親休假次數、時間段統計；
住院時間段統計；
公差時間段統計；
外勤次數、時間段統計；
借調時間段統計；
單位信息統計包括：
請假外出人員情況統計；
單位探親休假人員情況統計；
在外學習人員情況統計；
單位住院人員情況統計；
公差人員情況統計；
單位外勤人員情況統計；
單位借調時間段統計；
總體信息統計包括：
請假外出人員情況統計；
探親休假人員情況統計；
在外學習人員情況統計；
住院人員情況統計；
公差人員情況統計；
外勤人員情況統計；
借調時間段統計；
歷史信息統計包括：
請假外出人員情況統計；
探親休假人員情況統計；
在外學習人員情況統計；
住院人員情況統計；
公差人員情況統計；
外勤人員情況統計；
借調時間段統計；
B.干部管理
為了實現營區管理平臺的統一，需要將總部下發的干部管理系統集成到日常辦公管理平臺中，以達到建立好干部實力檔案和編制的目的，能夠動態和實時的管理干部總體情況。
干部管理主要包含以下幾個模塊：
干部基本信息查詢：由于營區現有干部管理平臺已經實現了干部信息的錄入和維護，本模塊只實現系統之間的一個相互調用接口，在本模塊內不能對現有的干部信息進行維護，只能在本系統中進行信息查看。
干部請銷假管理：干部在外出管理上和士兵的外出管理是有根本區別的，所以我們根據各個營區自身的特色，對干部的請假、批假、銷假等一系列流程進行電子化。
干部統計分析：本模塊為營區干部提供干部信息統計，單位信息統計，總體信息統計，歷史信息統計。該統計功能可以生成對應的表格，提供上級領導檢查。表格式與Microsoft Office兼容。
干部信息統計包括：
請假次數統計；
探親休假次數、時間段統計；
在外學習時間段統計；
住院時間段統計；
公差時間段統計；
外勤次數、時間段統計；
借調時間段統計；
……
單位信息統計包括：
請假外出人員情況統計；
單位探親休假人員情況統計；
在外學習人員情況統計；
單位住院人員情況統計；
公差人員情況統計；
單位外勤人員情況統計；
單位借調時間段統計；
……
總體信息統計包括：
請假外出人員情況統計；
探親休假人員情況統計；
在外學習人員情況統計；
住院人員情況統計；
公差人員情況統計；
外勤人員情況統計；
借調時間段統計；
……
歷史信息統計包括：
請假外出人員情況統計；
探親休假人員情況統計；
在外學習人員情況統計；
住院人員情況統計；
公差人員情況統計；
外勤人員情況統計；
借調時間段統計；
……
C.家屬管理
對于現代營區管理，家屬在營區內的日常生活也是營區首長所思考的。根據營區的不同安全需要，營區一般規劃了生活區、辦公區、機密區。家屬通過持有的家屬卡進入生活區，既可以保證營區生活的舒適，有可以保障營區的業務安全。
家屬管理主要包含以下幾個模塊：
家屬基本信息管理：家屬在入營后，由發卡部門給予下發家屬IC卡。本模塊實現家屬信息的實時查詢和修改；實現家屬IC卡信息的實時維護。
家屬統計分析：根據各種維度統計家屬在營區內的活動情況。本系統主要提供家屬信息統計、家屬出入情況統計。該統計功能可以生成對應的表格，提供上級領導檢查。表格式與Microsoft Office兼容。
家屬信息統計包括：
營區內各地區家屬統計；
干部家屬年齡段統計；
……
家屬出入統計包括：
營區各個時間段家屬出入人數統計；
……
D.訪客管理
每天營區都有外來人員訪問，對這些外來人員進行有效管理是保障營區安全的有力保證。由于外來人員可能會訪問營區內的各種安全區域，所以我們對營區各種安全區域的訪問進行了訪問策略的控制，例如對于生活區，只需要對于的領導審批即可通行，相應的訪客卡上賦值生活區權限。他要進入辦公區則會進行產生報警。
訪客管理主要包含以下幾個模塊：
訪客管理：訪客在營區大門口的門崗一體機上填寫訪問記錄，根據提示將身份證或駕駛證在一體機上進行掃描，填單完成后，一體機自動將訪客卡吐出。訪客將身份證和駕駛證交給門衛，在門崗出刷卡，門崗顯示審批通過，則允許訪客進入對應的區域。
訪客統計分析：根據各種維度統計訪客在營區內的活動情況。本系統主要提供訪客信息統計、訪客出入情況統計。該統計功能可以生成對應的表格，提供上級領導檢查。表格式與Microsoft Office兼容。
訪客信息統計包括：
營區內各單位訪客統計；
訪客拜訪干部統計；
……
訪客出入統計包括：
營區各個時間段訪客出入人數統計；
訪客訪問的區域統計；
……
E.辦公桌面云
辦公桌面云是指使用桌面云來進行正常的辦公活動（如處理郵件、編輯文檔等），同時提供多種安全方案，保證辦公環境的信息安全。華為桌面云支持與營區已有的信息化系統對接，充分利用已有的信息系統資源。
華為提供從軟件到硬件，從終端到后臺，從操作系統虛擬化到應用虛擬化，從計算資源到存儲資源，端到端的辦公桌面云解決方案。如圖所示。
辦公桌面云系統
辦公桌面云解決方案主要有以下幾個特點：
桌面云解決方案提供的是端到端的桌面云解決方案。
云終端采用高安全、高可靠的終端設備。
桌面云的所有硬件由華為提供，包括服務器、網絡設備、負載均衡設備、存儲設備。
桌面云的所有軟件由華為提供，包括云調度與管理平臺軟件，桌面云接入與會話控制軟件，桌面虛擬化軟件等。
桌面云還提供豐富的應用虛擬化，通過應用的虛擬化，桌面用戶可以采用應用虛擬化的技術來使用不同的應用。
桌面云支持認證的云終端設備（瘦終端、各種手持終端、軟終端），可以使用多種方式訪問營區桌面云系統。
F.移動辦公
移動辦公指的是在營區內部通過固定的WIFI接入點，實現在Pad上訪問云管理系統。移動辦公主要是為了解決首長在辦公室外，遇到緊急事件也能進行快速的處理。
場景一：訪客單處理
訪客在門崗一體機上填寫訪客單。領導正在辦公室外行走，在Pad提醒音下，打開Pad，顯示有一個待處理消息。點擊消息，鏈接到云管理系統，進行訪客單的審核。門崗處獲得訪客申請通過的信息后，通知訪客刷卡進入營區。
實現移動辦公的前提是保證營區內的信息安全，為了防止無線信號不被外部所獲取，本方案做了一下幾種方式的安全措施：
無線路由設備主要集中在辦公區，覆蓋范圍50m；
在路由側增加設備ID的識別，無線設備在Pad接入時進行兩層認證：一是Pad 設備ID的認證，二是WIFI密碼的安全認證。
在云管理系統中增加用戶是否具有移動辦公的權限，同時用戶和自己Pad的設備ID號是否匹配。
G.信息推送
營區首長每個星期和每個月都需要關注大量的業務報表，而且每個首長所關注的維度有所不同，這也是營區辦公耗費大量工作量的地方。信息推送模塊通過在系統端制定好對應的業務策略，再將每種類型的業務報表和首長的Pad ID號進行關聯,將每天晚上在服務器端運行出來的報表自動推送到Pad上，節約大量的人工整理的工作量，提升營區辦公效率。
營區安全管理系統
營區安全管理系統以指揮調度中心為中樞，結合營區內各種安全防范手段，構建營區內安全指揮平臺，起到統一指揮、統一調度，實現監控網絡化、協作智能化。
具體來說，安全管理系統包括指揮調度中心、視頻監控、電子圍欄、門禁管理、電子巡邏這五個業務模塊。如圖所示，
營區安全管理目錄
指揮調度中心
指揮調度中心通過整合現有專業應急平臺，實現與專業應急平臺互連互通，利用專業部門監測網絡，對突發公共事件進行動態監控，對突發公共事件應急方案進行協同會商和綜合決策，實現營區在應急管理中的信息匯總和綜合協調指揮。
具體功能可歸納為以下幾點：
預警預報
與營區各執勤點以及專項應急部門或中心的密切聯系，通過視頻監控智能分析結果獲得突發公共事件的預警信息，并進行警情的分析和預報，以便進行突發公共事件預測預防工作。
協調指揮與指令下達
面對重大突發公共事件，實現對營區有關職能組織以及各個執勤點的統一指揮、命令下達。使各相關職能組織和各執勤點能有明確、統一的應急方向和任務。
評估與管理
對突發事件可能造成的損失和影響進行評估，將歷史突發事件進行分類管理、總結研究。
預案制作與管理
即能提供電子應急預案文檔的制作，又能結合事件種類實現預案調用，并實現應急預案的管理。

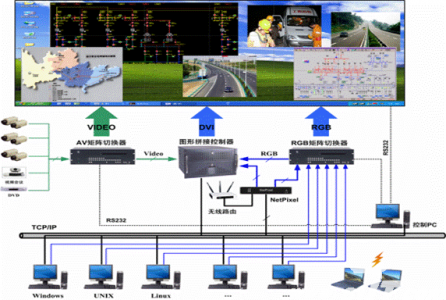

指揮調度中心設計如圖所示：
指揮調度中心設計
主控室
根據項目實際情況補充，例如：
指揮調度中心控制室設在XX辦公樓X樓，包括電視墻和控制臺兩個部分。
中心屏顯系統：中間由9塊（3×3）單屏尺寸為50寸的等離子顯示屏組成，可滾動顯示有關信息。同時，部署視頻分割器，使每臺等離子顯示屏可同時顯示X路子圖像，最高可實現XX路子畫面顯示。視頻分配系統的可提供XX個BNC模擬視頻輸入端口，可與XX臺視頻解碼器連接，獲取視頻信號。
控制臺：操作臺設置2臺雙顯卡輸出PC機，配4臺21寸液晶顯示器，同時配置2臺矢量控制鍵盤。
顯示系統
視頻顯示部分完成視頻信號的解碼及輸出顯示，這部分主要包括視音頻解碼器、監視器、電視墻、多媒體大屏幕、調音臺、功放等模擬視音頻設備。
監控圖像的顯示有兩種方式：
第一種是用PC機的軟件解碼來觀看圖像；
第二種方式為通過硬件解碼器的方式將IP數字圖像解碼成模擬信號上電視墻。
視頻解碼器主要功能是從網絡上獲取視音頻數據流，將數字信號轉換還原為模擬信號，輸出到監視器、電視墻、多媒體大屏幕、調音臺、功放等模擬視音頻設備。
視頻解碼器作為后端各級監控中心的視頻、音頻信號輸出設備，需要具備以下功能：自適應各種視音頻編碼方式；支持高碼流視頻解碼能力；設備穩定可靠適合長時間運行；易管理，配置簡單。
指揮調度系統總體設計技術指標
能夠連續7×24小時不間斷工作；
系統運行每1000小時中可用時間至少 >= 999 小時；
影響到事件受理的故障間隔時間 > 10000小時；
在處理環節中不允許丟單，漏單率和錯單率合計 < 0.01%；
系統要保證數據的一致性，完整性，準確性要求 > 99.99%；
錄音文件的丟失率 < 0.002%，錄音文件正確性（錄音時間、錄音時長等）=100％，在線錄音文件
在線保留一年，不在線錄音文件保留2年以上；
詳細事件清單應在線保存6個月，日統計數據應在線保留3年，月、年統計數據應能在線保存10
年；
系統響應時間 < 3秒；
執勤點業務受理提交響應時間 < 3秒；
執勤點信息查詢響應時間 < 3秒；
事件詳單查詢響應時間 < 3秒；
應急資源查詢響應時間 < 3秒。
視頻監控
營區視頻系統總共包括五大部分：前端子系統、網絡傳輸子系統、管理平臺子系統、存儲子系統、監控中心。如圖27所示。
A.前端系統
視頻監控前端系統主要包括超低照度模擬攝像機、超寬動態模擬攝像機、高清數字槍型攝像機、高清數字球型攝像機、標清編碼器，拾音器等設備，主要實現前端音視頻流的采集及編碼，提供給中心管理平臺進行處理，是不可或缺的重要部分。
B.網絡傳輸系統
通過部署在周界掛臂設備箱的以太網光電轉換器，以及部署在各樓層的接入交換機，作為前端設備的接入層網絡設備，實現所有前端監控點的直接接入。
管理平臺之間、前端監控編碼設備、用戶終端之間同過光纜、以太網光電轉換器、視頻同軸電纜、超五類以太網雙絞線進行信息的傳輸、交換和控制，能夠有效地進行通信和共享數據，能夠?qū)崿F(xiàn)各系統前端設備和后臺中心交換機的通信。
C.視頻管理平臺
管理平臺采用分層分模塊的設計方式，具有多級多域的邏輯結構。級數的設置和每一級所設域的數量可根據實際應用情況設置。
視頻監控管理架構在網絡、媒體流傳輸協議符合RTSP標準要求；媒體編碼格式支持當前主流的H.264編碼協議；
軟件采用模塊化設計。對于不同的模塊采用不同的專業應用部件。具體為：中心管理模塊SMC、業務控制模塊SCC、前端接入模塊PAG、客戶端接入模塊CAG、媒體數據分發模塊媒體分發單元、媒體數據錄像模塊媒體存儲單元等。切實滿足視頻監控業務對軟件的需求。
在功能設計上主要從基本功能考慮。完成監控管理、報警管理、存儲管理、GIS電子地圖管理、網絡設備管理、用戶安全管理、日志管理、人機交互管理等平臺基本功能。
同時平臺設計充分考慮用戶應用需求，具有良好的可擴展的開放性，良好的集成能力及二次開發能力。可擴展支持與各類系統接口的對接，支持多種外圍設備與平臺對接。如：告警管理平臺、前端編碼器、后端客戶端、以及其他大型系統如入侵檢測系統、門禁控制系統等業務。
D.存儲系統
存儲管理分為媒體錄像存儲管理和數據庫存儲管理。
媒體存儲模塊是針對視頻監控錄像文件的管理，通過提供文件管理儲存功能，為客戶提供按照文件分類管理文件，包括上傳、支持批量上傳、刪除、支持批量刪除、下載、查詢文件列表的功能，以及添加、刪除、修改、查詢分類的操作功能和用戶信息的管理（包括添加、修改、刪除、查詢用戶信息）。
媒體存儲模塊采用先進的存儲技術，不宕機在線擴展容量、分塊硬盤讀寫提供性能、校驗冗余在個別磁盤失效的情況下仍然保持存儲的可用、采用雙電源、雙控制器、雙緩存、雙風扇、熱備熱換等技術提供存儲設備的可靠性，重要錄像數據（如案件發生過程錄像、重要線索等錄像）在監控中心自動備份轉儲，進行永久保存，以備授權查詢。同時支持故障告警、及時通知運維人員，盡快恢復故障設備。全方位的保障錄像數據的可用、安全、可靠。
E.監控中心
監控中心即指揮調度中心。具體內容見上文，此處不在描述。
F.視頻監控系統平臺
視頻監控系統平臺完全是基于IP應用開發的，將信令控制與媒體流分離。系統中各個部件（平臺管理服務器、媒體分發服務器、錄像管理服務器、網管、數據庫服務器、客戶端接入服務器、前端接入服務器）采用松耦合設計思路，如果IP可達都可以分布式部署，正常運行。
平臺軟件設計采用分層分模塊的設計思路。按照邏輯架構分為業務層、定制化層、和平臺層。平臺軟件的設計應采用分層的模塊化結構，以達到設置修改靈活，擴充方便，適應業務的發展變化。軟、硬件平臺應可以靈活部署并具有良好的可擴展能力，能夠適應各種不同業務的發展。
華為視頻監控平臺提供多樣化二次開發接口（包括：監控終端、業務網關、智能業務等二次開發接口），通過面向領域的架構設計，縮短需求的二次開發周期，適應業務快速開展的競爭模式。具備完善的業務定制能力，在提供基礎監控業務的同時，可以與第三方系統集成。如：環境動力系統、門禁系統、GIS系統。
視頻監控平臺具有以下幾點功能：
監控管理
保證圖像信息的原始完整性，在色彩還原性、圖像輪廓還原性、灰度級、事件后繼性等方面與現場圖像相近，主觀評價達到四級以上，對于電磁環境惡劣環境下，圖像質量不低于三級。
當信息（包括視音頻信息、控制信息及報警信息）經過網絡傳輸時，端到端的信息延遲時間（包括發送端信息采集、編碼、網絡傳輸、信息接收急嗎、顯示過程經歷的時間）滿足：
前端設備與用戶終端端到端信息延時時間不大于4s。
前端設備到監控中心視頻解碼上墻顯示延時時間不大于2s。
客戶端實時監控。通過在監控客戶端上實時查看有權限的監控點的實時視頻瀏覽。客戶端是社會治安視頻監控系統業務展現的載體，是客戶在任何時間、任何地點、任何終端、任何方式運用監控系統的有力工具。
歷史圖像的檢索和回放。能按照指定設備、通道、時間、報警信息等要素檢索歷史圖像資料并回放和下載；回放應支持正常播放、快速播放、慢速播放、畫面暫停、圖像抓拍等；應能支持回放圖像的縮放顯示。如圖28所示。圖28歷史圖像的檢索和回放
視頻錄像檢索。支持按照攝像機ID、事件、時間段檢索歷史錄像功能。
視頻錄像回放。支持多種回放控制，正常播放、快放、慢放、單幀放、拖曳、暫停、停止等功能。支持視頻圖像的縮放顯示功能。
回放抓拍。支持回放視頻錄像抓拍功能。
視頻錄像下載。支持將錄像文件下載到本地。
視頻切換。支持手動切換、定時切換、分組切換和報警切換等切換方式。畫面切換功能，軟件提供了1、4、8、9、10、12、16、32、64路畫面切換。各狀態下均可切換到全屏監視。在同時有大小畫面的時候，點擊或雙擊畫面可靈活切換大、小屏幕顯示狀態；監控中心通過配置數字視頻解碼器，實現網絡中任意監控點視頻信號的切換輸出到電視墻顯示。
手動切換。用戶可以通過客戶端軟件，在通過客戶端軟件對上墻視頻進行切換。
報警切換。通過設備報警切換視頻，當監控區發生指定報警切換事件，第一時間將報警視頻自動展示在電視墻的指定顯示窗口。
切換優先級設置功能。支持同一電視墻畫面設置多種切換方式，電視墻上視頻可以根據不同的切換優先級進行視頻自動切換，該電視墻上的切換優先級可以自定義。
遠程控制。系統支持對云臺和鏡頭的遠程實時控制。客戶端在全屏顯示狀態下，也可以通過鍵盤進行云鏡控制。能設定控制的優先級，對級別高的用戶請求應保證優先響應。提供對前端設備進行獨占性控制的鎖定及解鎖功能，鎖定和解鎖方式可設定。
云臺運動控制。支持云臺的上、下、左、右移動，且速度可調。
預置位設置。系統支持預置位的設置，可以快速定位到監控目標。
自動預置位巡航功能。按照預置位巡航：可預先設置預置位和時間間隔。
云鏡爭控功能。權高者占用模式：云鏡控制權限有十個級別，高權限用戶可選擇鎖定云臺，鎖定后系統只執行該用戶的云臺控制命令。爭用模式：系統同時接收多個用戶對云鏡的控制指令，按接收順序依次執行。
語音功能。支持監控中心之間的語音雙向?qū)χv功能；支持監控點和監控中心之間語音雙向?qū)χv功能。
語音對講。系統支持監控中心之間、客戶端與前端的雙向語音對講交互功能。
報警管理
報警設置。支持對報警聯動規則的設置。管理員創建、刪除、修改、查詢報警聯動策略功能。支持管理員創建報警聯動策略，策略包括策略名稱、描述（非必填）、策略事件、策略動作、報警參數1、報警參數2、關聯用戶。策略事件包括：視頻丟失、鏡頭遮擋、設備上下線、圖像變化偵測、硬盤故障、報警發生。策略動作包括：本鏡頭錄像、報警消息通知、報警音通知。
報警信息的接收和分發。能實時接收?qǐng)?bào)警源發送來的報警信息，根據報警處置預案將報警信息及時分發給相應的用戶終端或系統、設備。
開關量報警。系統支持前端設備上傳的開關量報警輸入。開關量報警設備包括紅外偵測器、應急鈴、煙霧報警器等。
單區域移動偵測報警。系統支持指定畫面中區域圖像變化檢測報警功能。
視頻丟失/恢復報警。系統支持視頻丟失、恢復的報警。導致視頻丟失的原因有視頻線纜損壞等。
設備上下線報警。當設備因故障，導致設備上下線，系統自動產生設備上下線報警。
設備故障報警。當設備運行期間，出現故障，無法錄像、網絡中斷無視頻流時，系統自動報警。
報警聯動。前端報警聯動：系統支持前端設備開關量報警輸出，主要包括聲、光報警等；支持?jǐn)z像機轉到預置位。平臺報警聯動：平臺在收到報警信息后，根據用戶配置的報警聯動表信息進行聯動處理。主要操作包括觸發平臺報警、平臺錄像。客戶端報警聯動：處于接警狀態的客戶端收到報警信息時，將切換到報警設備畫面，并彈出告警提示信息，直到用戶做接警操作后返回正常狀態。
報警記錄。視頻管理平臺收到來自前端設備的報警后，記錄報警的詳細信息，如報警源地址、報警源所屬組織、報警級別、報警方式、報警類別、報警時間。如圖29所示。圖29 報警記錄顯示
存儲管理
錄像存儲。支持網絡內分布存儲和中心存儲相結合的存儲策略。錄像存儲和數據庫存儲采用專門設計。本項目中錄像存儲在視頻監控中心，中心配置存儲服務器和IP SAN，支持存儲重要的事件發生過程錄像、斷案重要線索、判案依據錄像等，也支持不間斷錄像。
存儲策略設置。支持對存儲位置、存儲時間、備份策略、整理策略等的設置。
智能分析
視頻監控系統采用先進的智能視頻分析技術，通過對監控鏡頭設置并啟用智能檢測規則后，系統根據設置的規則對監控畫面進行自動智能分析，及時報告監控畫面中出現的可疑事件（如闖入禁區、穿越警戒線、偷盜物體等）的發生。智能視頻分析技術解決了監控?cái)z像頭個數過多、監控視頻數據量過大、人力不足等問題。

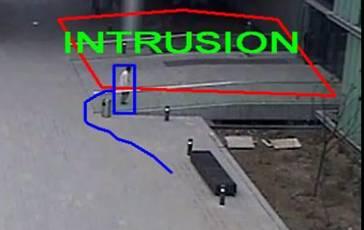

入侵檢測。用戶可自己設置感興趣的視頻區域（矩形或者多邊形）、待測目標的最大、最小尺寸。啟動入侵檢測后，客戶端能夠?qū)崟r(shí)監控感興趣區域，對符合入侵的行為產生告警，并且用戶在實時瀏覽時可以看到感興趣區域、被檢測到的目標和跟蹤的軌跡。
入侵檢測

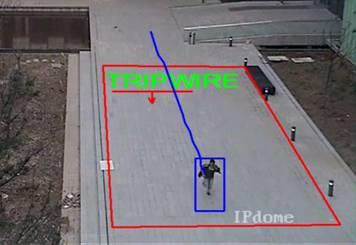

絆線檢測。用戶可自己設置感興趣的視頻區域（矩形或者多邊形）、待測目標的最大、最小尺寸、警戒線和警戒方向。啟動絆線檢測后，客戶端能夠?qū)崟r(shí)監控感興趣區域，對符合穿越警戒線的行為產生告警，用戶在實時瀏覽視頻時可以觀看到感興趣區域、被檢測到的目標和跟蹤軌跡。
絆線檢測

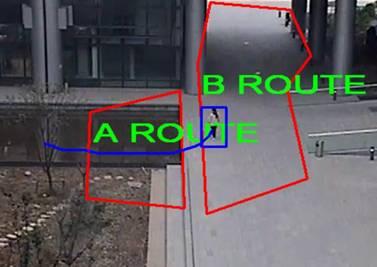

路徑檢測。用戶可自己設置感興趣的視頻區域（矩形或者多邊形）、待測目標的最大、最小尺寸、區域穿越方向。啟動路徑檢測后，客戶端能夠?qū)崟r(shí)監控感興趣區域，對符合區域穿越的行為產生告警，用戶可在實時瀏覽視頻時觀看到感興趣區域、被檢測到的目標和跟蹤軌跡。
路徑回放
突然出現。用戶可自己設置感興趣的視頻區域（矩形或者多邊形）、待測目標的最大、最小尺寸。啟動突然出現檢測后，客戶端能夠?qū)崟r(shí)監控感興趣區域，對符合突然出現的行為產生告警，用戶在實時瀏覽視頻時觀看到感興趣區域和被檢測到的目標。
突然出現

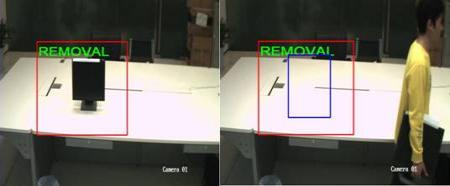

移走檢測。用戶可自己設置感興趣的視頻區域（矩形或者多邊形）、待測目標的最大、最小尺寸。啟動移走檢測后，客戶端能夠?qū)崟r(shí)監控感興趣區域，對符合移走的行為產生告警，用戶可在實時瀏覽視頻時觀看到感興趣區域和被移走目標的位置。
移走檢測

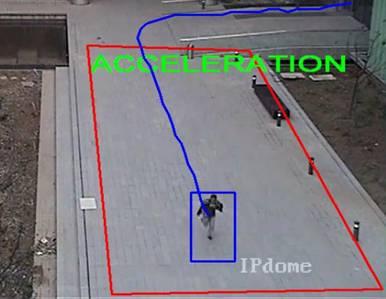

突然加速檢測。用戶可自己設置感興趣的視頻區域（矩形或者多邊形）、待測目標的最大、最小尺寸。啟動突然加速檢測后，客戶端能夠?qū)崟r(shí)監控感興趣區域，對符合突然加速的行為產生告警，用戶可在實時瀏覽視頻時觀看到感興趣區域、被檢測到的目標和運動軌跡。
突然加速檢測

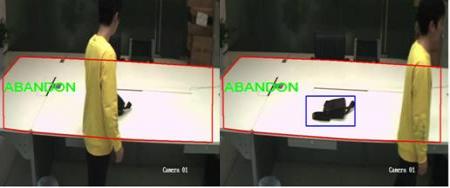

遺留檢測。用戶可自己設置感興趣的視頻區域（矩形或者多邊形）、待測目標的最大、最小尺寸。啟動遺留檢測后，客戶端能夠?qū)崟r(shí)監控感興趣區域，對符合遺留的行為產生告警，用戶可在實時瀏覽視頻時觀看到感興趣區域和被遺留目標的位置。
遺留檢測
門禁管理
門禁系統通過在出入崗?fù)げ贾瞄T禁一體機，或在安全保密房間布置智能門禁終端，通過IP網絡接入到平臺，即可實現出入門的刷卡登記，對于當系統檢測到有人使用非法卡（過期卡、掛失的卡、置黑名單卡、無權出入的卡等等）刷卡時，系統則自動報警提醒值班人員。
門禁管理系統又稱出入管理控制系統，是一種管理人員進出的數字化管理系統。門禁系統需支持脫機工作方式，門禁控制規則更新后需實時同步到相應的門禁控制器中，門禁系統應可根據需要支持白名單或黑名單機制。門禁系統應具備根據營區的需求進行靈活的門禁控制規則的設定。
A．成員門禁應用授權方式
由門禁系統的管理人員為已成功發卡的營區人員和訪客分配相應的門禁權限。權限的分配可通過多種方式指定要授權的人員、房門及對應的通行時間管制策略規則實現。
系統需支持營區人員的指定方式
按單個成員指定；
按單位指定，指定單位下的所有人員一起授權；
按人員類型、用戶群組指定。
門禁系統需支持房門的指定方式
按單個房門指定；
按多選房門指定；
按門區指定，即自定義門組；
門禁授權的結果用黑白名單的形式下發到控制器，以便使授權規則生效。門禁策略設置如圖37所示：
圖37 門禁策略設置
B．門禁刷卡方式
門禁系統需支持以下門禁刷卡方式
單向刷卡：即從門的一側刷卡即可開門，另一側無需刷卡；
雙向刷卡：即門的進出都需要刷卡。
C．門禁的刷卡鑒權方式
門禁系統需支持以下刷卡鑒權方式：
單卡開門；
多卡開門，即多張合法并具有通行權限的卡參與認證，同時須可指定必須參與認證的卡；
卡+密碼開門；
卡+脅迫密碼密碼開門，即合法用戶刷卡后輸入脅迫密碼開門，同時監控中心報警；
卡+觸發開門，即門禁系統自身認證通過后，還需其它外部條件具備方能開門。
D．門禁的時段控制
通過時間段的設置來控制成員對門禁點的進出權限，通行時間段設置為指定起止時間方式，并提供分段時間設置。通行日期設置分兩種：
選擇一周內通行的天數，例如周一到周五；
設定節假日為通行日期。
E．門常開和取消門常開功能
為暫時不需門禁控制的情景提供門常開和取消門常開功能。門常開功能指房門具備常開條件后，第一個合法成員刷卡開門后，門保持常開狀態。
F．系統實時監控服務
對各門禁、讀寫設備、門禁控制器、門鎖的運行狀態進行實時監控；
對一些進出門禁的事件進行實時監控，可設置需要報警的事件。門禁系統可以文字形式或圖形形式顯示相應的監控信息。
G．門禁流量統計
查詢統計某出入通道出入的明細記錄。
電子巡邏
傳統的巡檢制度的落實主要依靠巡邏人員的自覺性，管理者對巡邏人員的工作質量只能做定性評估，容易使巡邏流于形式，因此急需加強工作考核，改變傳統手工表格，對巡邏人員監督不力的管理方式。電子巡檢系統可以很好地解決這一難題，使人員管理更科學化和準確。
電子智能巡邏管理系統能有效地監督和管理巡邏情況，可準確記錄巡邏人員的巡邏時間、次數及線路，且具有無需布線、操作簡單和針對性強的特性，對監督、規范工作人員工作行為有重要意義。“電子巡邏系統”的應用，極大地調動了工作人員的工作積極性。發揮“電子督察”的作用，將維護工作置于現代科學技術的監督之下，通過科學、嚴格、有效的考核，徹底改變了“巡與不巡一個樣，巡多巡少一個樣，巡與不巡沒人知道”的被動局面，激發巡查人員的工作自覺性和主動性，確保各項安全工作切實落到實處。
“電子巡邏系統”的建立，使安全管理工作更加科學合理。通過對巡查點的科學設定，形成了一張完善的巡邏網絡，進一步提高了工作效率，減少了不安全的隱患，節省了人力，形成了全方位、多層次、高效能的巡邏體系。
A．巡邏點設置
設置每個巡邏點所有的機具信息、地址、聯系人及聯系電話等。一個巡邏點可能會有多個機具，在任何一個機具上刷卡后都表示已巡邏此巡邏點。在單位地圖上動態繪制并設置巡邏點圖標。
B．線路設置
線路設置可以分為有序線路和無序線路兩種情況不同的線路。每一種線路又有不同的數據處理方式。核查結果會根據選擇的每一條線路的數據處理方式來匹配核查結果。
有序線路：有序線路指的是巡邏線路上的巡邏點是有次序要求的，必須按照線路中安排的順序執行巡邏。有序線路里的巡邏點設置分為2種類型：
間隔無限制，只要按順序即可。即只要按照順序在線路長度（長度：指的是巡邏完一條線路所需要的總時間）內巡邏，沒有時間間隔的要求，在核查結果與線路匯總中只會出現準時、漏巡和順序錯誤，不會出現早晚巡，各巡邏點只會出現準時、漏巡；有時可能會出現各巡邏點都是準時的，但由于不是按照順序巡邏，線路匯總的核查結果會出現巡邏點的順序錯誤。
各點單獨設定間隔、誤差。表示需要每個點都輸入間隔、誤差。系統彈出“時間”頁面供輸入每個巡邏點的間隔、誤差，線路的總長度不能輸入，線路的總長度是由各點間隔合計而得到的；線路各點需要按照設定的間隔內巡邏，在數據處理上傳數據時系統根據巡檢點設置的間隔、誤差來判斷巡檢點是否在有效的時間范圍內。
無序線路：指的是巡邏線路上的巡邏點沒有次序要求。
無序線路里的巡邏點巡邏設置主要分為“全無序”、“首點限線路開始時間刷卡，其它無序”、“首尾限線路開始-結束時間刷卡，其它無序”三種不同的線路里的巡邏點數據處理設置方式。
全無序。選擇了全無序后在巡邏過程中可以不按巡邏點在線路中的順序，只要把線路中的巡邏點全部巡邏到就可以了，即不按順序巡邏。全無序的線路長度是在線路設置窗口的左面的長度里設置線路的總長度。
首點限線路開始時間刷卡，其它無序。選擇了此功能后在巡邏過程中只要先刷了線路中的首點其他巡邏點是可以不按順序進行巡邏的。選擇了“首點限線路開始時間刷卡，其它無序”，長度、誤差設置是在線路信息窗口的左面的長度、誤差里輸入。
首尾限線路開始-結束時間刷卡，其它無序。選擇了此功能后在巡邏過程中只要在規定的時間內先刷首點最后刷尾點其它可以不按順序刷巡邏點。“首尾限線路開始-結束時間刷卡，其它無序”的間隔、誤差也是在線路信息窗口的左面的長度、誤差里輸入。
C．班次管理
班次設置主要分為兩個功能一個是給每條線路排班，另一個是給巡邏點設置班次（可選）。
線路排班：給線路排班是給線路排班，設置每條線路的巡邏開始日期、結束日期及工作日；
巡邏點的班次設置：對巡邏點設置班次。設置每個巡邏點的巡邏開始日期、結束日期及工作日。
D.巡邏任務
配置巡邏任務：配置每個巡邏線路的巡邏人員、巡邏線路的班次（可多選和全選）及開始日期和結束日期。系統自動根據此配置來計算人員巡邏結果。
E.巡邏記錄查詢
查看最原始的巡邏記錄信息。主要記錄巡邏時間及巡邏點；
根據時間段、巡邏人、巡邏路線查詢?cè)嫉难策売涗洠?/span>
可直接打印、導出EXCEL。
F.人員巡邏查詢
查詢及統計每個人員的巡邏記錄；
根據人員、時間段查詢巡邏人員的巡邏統計數據，包括巡邏結果；
可直接打印、導出EXCEL。
G.線路巡邏查詢
查詢及統計每條線路的巡邏記錄；
根據線路、時間段查詢每條線路的巡邏統計數據，包括巡邏結果；
可直接打印、導出EXCEL；
電子圍欄
電子圍欄功能是結合視頻監控系統一起使用，電子圍欄可以定位為視頻監控系統的一種前端告警設備。電子圍欄功能的設計方法是在圍墻的一定距離范圍內布置紅外對射設備，有闖入事件發生時，紅外設備的的報警信號通過DVR傳送到視頻監控平臺，同時高速球機對非法人員和車輛進行鎖定.
從監控中心監控人員能通過視頻監控系統了解各處圍墻的情況，當有告警發生時，平臺能把自動彈出相關地點的視頻監控點的視頻。
視頻彈出策略和預案策列，報警聯動的關聯都可以通過視頻監控平臺提供的應用功能來實現。配置界面非常方便有效。
處于電子地圖模式下，報警顯示功能將對當前用戶正在訪問的地圖的發生告警的防區關聯的攝像頭以及攝像頭所屬的所有上層節點進行標識，表明其處于告警狀態，使其圖標在地圖上閃爍。同時在界面的下方也會出現報警列表。同時能重點顯示某防區的告警的詳細信息。
車輛管理系統
車輛管理也是營區日益面臨的問題。現階段為了提升整個隊伍的靈活性和機動性，營區投入大量資金在車輛管理方面的建設。現有營區系統中也存在總部下發的車輛管理系統，為了保證營區既有的投資，我們?cè)谲囕v這塊進行多系統之間的融合。
車輛管理系統主要包含有車輛派遣、北斗定位、車輛監控等子模塊。
車輛派遣
在日常的使用中，車輛派遣管理大多數都是信賴手工書寫或口頭直接下達派遣指令。這樣就會因?yàn)檐囕v數量大而引起人為操作上的差錯，而且人為手工填寫也極易造成效率低下；口頭下達派遣指令也會造成日后無法進行科學的統計，對今后正確決策產生較大失誤偏差，而且出了事故任不清晰。
系統利用成熟的工作流、權限分級進行了控制管理車輛派遣工作。如圖39所示。使車輛管理的各項工作更具條理性，從根本上有效的解決了部隊車輛派遣管理的難題，從而提高了部隊車輛派遣管理水平，與部隊建設倡導科學化管理和規范化管理相符。

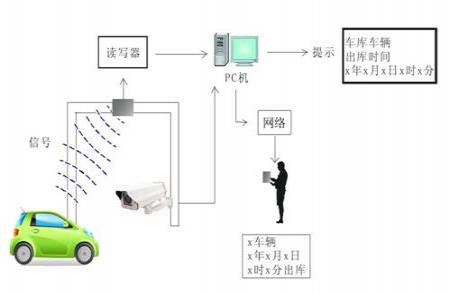

車輛派遣
將營區車輛派遣的申請和審批流程電子化，結合營區現有的車輛管理系統，即保證了營區現有投資不受損失，也提升了車輛申請和使用的效率。

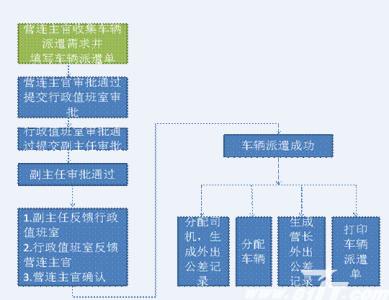

車輛管理流程如下：
車輛管理流程
北斗定位
北斗衛星導航系統是中國自行研制開發的區域性有源三維衛星定位與通信系統（CNSS），是除美國的全球定位系統、俄羅斯的GLONASS之后第三個成熟的衛星導航系統。可在全球范圍內全天候、全天時為各類用戶提供高精度、高可靠的定位、導航、授時服務，并兼具短報文通信能力。

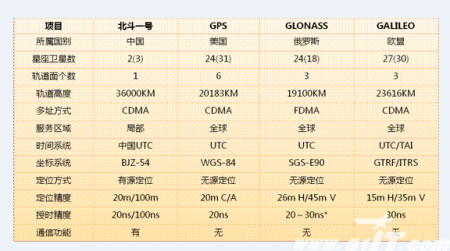

北斗一號和其他定位系統的對比如圖所示。
北斗SPS等定位系統比較
北斗系統通過“兩星測距，三球計算”來實現定位。如圖43所示。圖43 兩星測距三星計算
智慧化營區也融合了現有的北斗一號系統。可以實現的功能有：車輛定位導航，軌跡回放等業務功能。
A.車輛定位導航
車輛定位導航
車輛通過配置北斗一號終端接收機，通過和北斗衛星、中心控制站的通信實現衛星定位。本系統采用指揮型用戶機和普通用戶機之間的通信，實現在本地GIS地圖上查看車輛位置和信息。
營區內部的指揮型用戶機可以接收到通過衛星廣播的全部下屬用戶的定位和通信信息；
指揮型用戶機與其它用戶機進行口令識別。指揮型用戶機發播“口令識別”命令，普通型用戶機接收“詢問口令”，判別無誤后自動完成一次定位申請，并根據“詢問口令”要求確定是否發送“應答口令”。當選擇“是”應答，表明用戶需按通信形式回答雙方約定的“口令”，指揮型用戶機可發出詢問電文；當選擇“否”應答，用戶機只定位不回答口令；
通過指揮機軟件主界面的電子地圖可以實時監視下屬用戶的態勢分布和運動軌跡，并通過指定用戶通信及通播等功能可以實現指揮調度功能；
根據不同需求對電子地圖進行平移、放大、縮小等變換；可設置電子地圖是否顯示網格，網格間距為100像素；并能設定電子地圖顯示的區域；設定100像素對應實際公里數和電子地圖的顯示中心點；
設置在電子地圖上跟蹤指定用戶定位點，在被選擇跟蹤的用戶定位時，電子地圖可以跟蹤顯示到該用戶定位的地圖區域。
車輛監控
為了防止?fàn)I區車輛在營區外非法使用，通過在車輛內加裝視頻監控設備，實現短期錄像功能，提升營區形象。
車輛通過配備車載型嵌入式數字硬盤錄像機可對現場圖像進行錄像，1TB 的硬盤可連續錄制30天的錄像資料，并可按需回放顯示，該設備還可通過USB接口及數據端口與車載電腦或其他設備相連接，便于錄像資料的導入和導出.利用8X8 音視頻矩陣及畫面管理設備(包括畫面切換和分割功能)，實現圖像的多種形式編輯，便于選擇性地傳回指揮中心。車載工控機的光盤刻錄功能可記錄下事發現場的情況。車載的32 英寸大屏幕液晶電視鑲嵌安裝于車輛隔斷上，在保證機構強度的前提下實現防震的設計、可變的空間利用、時尚的外觀及為用戶的使用提供最大的方便。
當車輛到達離車庫入口0~10米的距離時，通過無線WIFI將視頻監控錄像傳回給視頻服務器，營區監控人員根據對應的錄像數據進行確認，對于有質疑的地方提交異常電子檔進行記錄。如圖46所示。
車輛回營審查
物聯網管理系統
物聯網是指通過各種信息傳感設備，如傳感器、射頻識別（RFID）技術、紅外感應器、激光掃描器、氣體感應器等各種裝置與技術，實時采集任何需要監控、連接、互動的物體或過程，采集其聲、光、熱、電、力學、化學、生物、位置等各種需要的信息，與互聯網結合形成的一個巨大網絡。其目的是實現物與物、物與人，所有的物品與網絡的連接，方便識別、管理和控制。
A.智能樓宇
樓宇自控系統采用先進的計算機控制技術，以豐富靈活的控制、管理軟件和節能程序，使建筑物機電或建筑群內的設備有條不紊、綜合協調、科學地運行，從而達到有效地保證建筑物內有舒適的工作環境、實現節能、節省維護管理工作量和運行費用的目的。
樓宇自控系統負責完成樓宇中的空調制冷系統、變配電系統、照明系統、供熱系統及電梯等的計算機監控管理。樓宇自動化系統由計算機對各子系統進行監測、控制、記錄,實現分散節能控制和集中科學管理,為用戶提供良好的工作環境,減少能耗并降低管理成本。
空調監控系統：其監控要求為:溫度控制、濕度控制、新風、回風、排風的控制、制冷器的防凍監控、過濾器的狀態監測、風機的狀態及故障報警
冷凍站監控系統：包括對冷卻水泵、冷卻塔風機的自動控制,以及冷水機組臺數的節能控制和冷凍水系統的壓差控制,還包括中央管理站對冷凍站的控制,因此需解決如下問題:冷卻塔風機運行狀態監測，控制和故障報警、冷卻水泵運行狀態監測，控制和故障報警、冷水機組冷卻水進水溫度監測及控制、冷卻水泵運行狀態監測，控制及故障報警、冷水機組冷卻水出水溫度，流量監測及控制、分水器，集水器壓差監測和控制、冷水機組運行狀態監測，控制和故障報警
給排水監控系統：對生活用水、消防用水、污水、冷凍水箱等給排水裝置進行監測和啟停控制。其中包括壓力測量點、液位測量點以及開關量控制點,并要求顯示各監測點的參數、設備運行狀態和非正常狀態的故障報警,并控制相關設備的啟與停。
變配電監控系統：包括低壓配電系統、計算機不間斷UPS電源系統、冷凍站配電、變壓器、高壓系統和高壓二次線中的各個點進行監測控制。它主要包括電流量、電壓量、有功電度、無功電度、功率因數、溫度等的測量和開關量的控制,并要求實時監測和計量供電系統的運行參數,顯示主接線圖、交直流系統和UPS系統運行圖及運行參數,對系統各開關變位和故障變位進行正確區分,對參數超限報警,并對事故、故障進行順序記錄,可查詢事故原因,并顯示、制表和打印,可繪制負荷曲線,并顯示、打印運行報表
熱力站監控系統：由中央監控系統監測熱交換器的熱水出水溫度、熱水流量和控制熱水泵的啟停
照明監控系統：由中央監控系統按每天預定的時間順序進行開關控制,監視其開關狀態,工作狀態可用文字、圖形顯示,并經打印機打印。
安全防范監控系統：安全防范系統是智能樓宇必不可少的部分,它提供了安全監視、侵入報警、出入門控制管理。
出入門控制系統是對出進門的人員進行識別和選擇,即所有人員的出入都得到監控。系統識別人員的身份后,根據所儲存的數據決定是否允許其出入。每一項出入都作為一個事件記錄存儲,根據需,這些數據可以有選擇的輸出。
背景音樂、消防廣播系統：背景音樂系統主要為工作區及公共場所提供平時播放背景音樂、語音廣播等功能。當發生火災或緊急事故時,則可作為事故報警廣播,引導疏散,指揮處理事故。
B.營產營具管理
營產營具管理是基于RFID識別技術為貨物識別追蹤、管理和查驗貨物信息的平臺，該系統將先進的RFID識別技術和計算機的數據庫管理查詢相結合，自動識別貨物信息，該系統的應用能大大節約人力物力。射頻識別即RFID（Radio Frequency IDentification）技術，又稱電子標簽、無線射頻識別，是一種通信技術，可通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或光學接觸。
營產營具管理實現部隊營產營具的統一集中管理。功能包括營產營具信息的錄入、刪除、查詢、修改、統計，以及對營產營具的使用、維修、保養進行記錄跟蹤。
新增營產營具
通過新增營產營具功能可以增加營產營具。新增時錄入營產營具的詳細信息，包括基本信息和擴展信息。
基本信息是所有營產營具均具有的屬性，包括：名稱、編號、批次、類別、入庫單據號、狀態、單位、數量等。
擴展信息是針對不同種類的營產營具提供其特有的屬性，可能包括：型號、資產來源、資產屬性、產品摘要、單價、保修信息、產品特征、使用年限、資產負責人、保管信息等。
修改營產營具
通過修改營產營具功能可以修改營產營具的信息，包括基本信息和擴展信息。
基本信息是所有營產營具均具有的屬性，包括：名稱、編號、批次、類別、入庫單據號、狀態、單位、數量等。
擴展信息是針對不同種類的營產營具提供其特有的屬性，可能包括：型號、資產來源、資產屬性、產品摘要、單價、保修信息、產品特征、使用年限、資產負責人、保管信息等。
刪除營產營具
對于已經報廢等不能使用的營產營具可以進行刪除。
營產營具信息查看
可以查看營產營具的信息，包括基本信息、擴展信息。查看時可以通過名稱、入庫時間、分類、狀態等進行查詢，快速篩選出符合條件的營產營具。
營產營具統計
系統提供營產營具的統計功能，可以從分類、時間、狀態等多個維度對營產營具進行統計，產生統計報表。
營產營具的分配
可以在系統中將營產營具分配給具體單位和個人，從而可以在系統中隊營產營具的保管人、使用人等信息進行管理，便于跟蹤管理。
營產營具屬性設置
營產營具種類眾多，不同類別的營產營具的作用、重要性在實際應用中有所不同，因此對營產營具進行分類十分必要。
屬性設置功能提供電子字典，可以設置營產營具的各種分類方式，以及各種分類的具體內容。
可以對屬性進行新增、修改、刪除等操作。
營產營具批量導入
系統提供營產營具批量導入功能，通過此功能可以快速導入大量的營產營具信息，為管理員錄入信息提供方便，簡化錄入工作量。
營區文化宣傳系統
營區文化宣傳系統的建設宗旨是提高官兵文化素質，活躍部隊文化生活，陶冶官兵情操，占領部隊的思想文化陣地，鼓舞士氣，激勵斗志，鞏固和提高部隊?wèi)?zhàn)斗力，構建一支“文明之師、威武之師、和諧之師”。
營區文化宣傳系統主要由多媒體信息發布系統、多媒體教育和多么，多媒體會議系統組成。
多媒體信息發布
A.個性化的多媒體信息展示
系統能夠根據來訪人員的ID，動態顯示相應的人員圖文信息，包括照片，部門，職位，姓名等信息，同時還可以語音報姓名或者播放語音問候語。基本功能如下：
能夠自動顯示員工圖文信息；
根據設置顯示文字或者語音問候語；
根據設置顯示針對個人的通知，提醒；
根據設置播放針對個人的視頻，音樂等多媒體信息；
顯示天氣預報等生活信息。
B.公告和問候語功能
公告和問候語屬于大屏終端顯示信息，是與人員的一種互動，能夠個性化定制來訪人員的終端信息。系統提供在后臺對來訪人員相關公告和問候語的預設功能。其發送方式可有以下幾種：
針對單位顯示的公告；
針對節假日顯示的公告；
針對出入口顯示的公告；
針對個人顯示的問候語。
C.多媒體信息管理功能
系統提供多媒體信息管理，這些多媒體信息分為音視頻和圖片信息，詳細劃分為：
音頻：音樂歌曲類；
視頻：廣告展示類
語音：姓名語音或者禮貌、提醒用語；
圖片：人員形象照片。
同時提供對這些多媒體資料的管理功能，包括：
新增，刪除，修改音頻，視頻，聲音，圖片記錄信息等；
提供上傳多媒體文件方式，包括：FTP，WEB方式；
同時提供在線試播音視頻功能（HTTP方式）；
預覽圖片功能（HTTP方式）；
管理出入口的空閑多媒體播放列表；
管理針對個人播放的多媒體信息。
多媒體教育
針對戰士在營區生活的學習和培訓，構建一個學習型、先進型的營區文化氛圍，我們提出了多媒體教學方案。
華為自研的全高清攝像機VPC520 支持業界最高視頻格式的1080P60fps圖像效果，并兼容1080P30fps和720P 60fps等高清分辨率格式，1080P60fps圖像達到人眼可分辨的清晰度和流暢度的極限。VPC520支持40倍變焦（10倍光學+4倍數字），支持倒裝等功能，提供自動白平衡（AWB）、自動曝光（AE）、自動聚焦（AF）功能，支持3D算法的圖像降噪功能，具有超強的環境自適應能力，是遠程教學教室的最佳攝像機選擇。
華為遠程教學系統支持最新的音頻編解碼協議AAC-LD，該協議采用48KHz采樣率，可以完美再現人耳可聞的22Khz以下的音頻，并且提供雙聲道立體聲語音支持，給實時通訊帶來CD級的音質和立體聲效果。
系統支持H.239標準的雙視頻流功能,支持SXGA輸入即插即用功能，支持最高1280 × 1024分辨率的SXGA信號或1080P分辨率的DVI信號，足以清晰分辨遠端發送過來的電腦桌面輔流中的小6號字體，是遠程教學的應用利器。
系統也支持電腦桌面、電子白板、DVD和實物展臺等豐富的教學外設作為輔流接入和切換。
華為遠程教學系統也支持H.235標準的信令與媒體流加密技術，采用256位的AES媒體流加密算法，充分保證遠程教學的安全性。
多媒體會議
多媒體會議系統是通過PC軟終端+手機/固話號碼一體化，以手機/固話號碼為唯一的用戶身份識別，整合了語音呼叫、短消息、即時消息、即時會議、多媒體會議等各種通信資源，為用戶構建了一個全新的融合通信方案。如圖51所示。
多媒體會議系統總體業務功能如下所述：
A.以手機/固話號碼為唯一的用戶身份標識
PC登陸帳號就是手機/固話號碼，所有通信功能（通話、即時消息、短信等）對外顯示號碼都與個人手機/固話號碼同號，無需再記多個號碼，對方打您的手機/固話也可以用PC接聽。
B.通信功能
語音通話：PC撥打和接聽電話，通話是通過IP網絡來進行的，此時對外呈現的號碼都是手機/固話號碼
語音會議：用戶可以通過PC客戶端隨時召開語音即時會議，方便多個用戶間的同時交流。會議主持人創建語音會議后，各與會人的電話同時振鈴，與會人接聽來話后即進入會場，進行多方通話
呼叫保持與恢復：當PC客戶端正在通話中時，主叫用戶撥打PC用戶，當PC客戶端接聽新的來話時，原通話的主叫將被保持；PC客戶端可操作將通話恢復或掛斷第二路通話，則第一路通話自動恢復
盲轉：用戶在通話過程中，無論是作為主叫或被叫，都可以將當前通話保持，再與第三方發起一個新的通話，新的通話建立后，用戶將自己原先的呼叫對象和新的呼叫對象之間建立通話，發起者退出與兩者的通話
多媒體會議：用戶可通過PC客戶端召開多媒體會議。多媒體會議提供音頻功能、視頻功能、數據功能以及相關界面布局功能
短信：通過PC可以發送短信，支持單發、群發，費用記在手機號碼。PC可以接收到短信，直接在PC上進行顯示和回復處理
C.即時消息功能
即時消息：發送即時消息時，對方在線，此時可以相互發送和回復即時消息。如果客戶端不在線，此時即時消息將保存成離線消息，待接收方上線后推送至其客戶端
文件傳輸：用戶之間可以在即時消息界面中互相傳送文件。發送文件和接收文件的用戶必須都處于在線狀態
群IM：可以創建群組進行群IM消息聊天
D.通信錄
營區通信錄：按照營區的行政部門關系提供分級通訊錄管理功能，基于營區通訊錄提供基于拼音、名字等快速查詢的方式，營區通訊錄可以實現撥號、發即時消息、發短信等通訊功能。
E.多媒體會議系統網絡設計
IMS核心網
IMS核心網完成SIP信令控制和業務觸發到Hosting UC業務業務部件等功能；還完成GSM網絡交換機與IP網絡之間的媒體通道，用于承載PC與手機之間的通話話路。
注：1、IMS核心網包括CSCF(S-CSCF/I-CSCF/P-CSCF)、MGCF、MGW(UMG)、HSS、ENUM等網元組成；2、PGM基于3GPP規范開發，需基于IMS網絡配合才能實現。
SBC（會話邊界控制器）
SBC（SessionBorderController）在IP（InternetProtocol）網絡邊界對實時語音、視頻和其它數據所構成的會話進行控制，實現網絡安全、QoS（QualityofService）控制、NAT（NetworkAddressTranslation）穿越等功能。
UC業務平臺

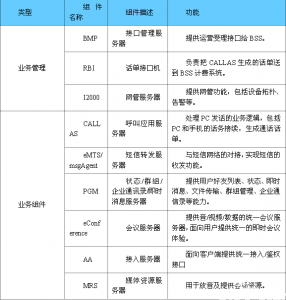

UC業務平臺由管理部件和業務部件組成，具體如下：
智慧軍營——部隊管理信息網絡平臺軍事應用數據中臺——助力軍隊業務系統數據融合智慧軍營——數字化營區建設設計及應用研究系列報道從應用場景走近智慧軍營智慧軍營——數字化營區建設與應用綜合解決方案智慧軍營——智能手機管控系統解決方案智慧軍營之——涉密場所手機管控系統智慧軍營安防一體化平臺軍營智能手機安全管控整體解決方案智慧從這里起航智慧軍營信息平臺【專家視角】新型軍事信息基礎設施體系化發展關于國防和軍隊建設，黨的二十大報告有哪些新部署？2023年政府工作報告關于國防和軍隊建設的內容重磅！“智慧訓練場”在陸軍部隊投入使用關于發布貫徹實施國家軍用標準GJB 5000B-2021《軍用軟件能力成熟度模型》的公告《軍隊單一來源采購審價管理辦法》出臺戰略支援部隊某部關于“十四五”航天領域預研項目指南發布及申請事項的公告（公開）全軍軍事訓練傷四級防治體系建設全面啟動關于開展2022年裝備預研共用技術領域快速支持機制第一批項目征集的公告有獎?wù){(diào)研活動 IT綜合運維管理系統
