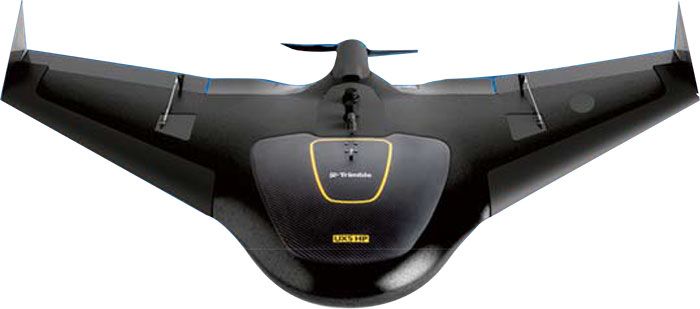

Trimble® UX5 HP是一套易用、全自動、高精度的可捕捉航空攝影像素達到1cm的無人機系統（UAS）。由于配有Trimble Access™航空影像應用程序和Trimble Business Center辦公軟件，這個完整的系統提供了一個直觀的工作流程,允許您快速創建高質量正射影像和為一些應用進行3D建模，如測繪,電力線監控、場地平整、站點和路線規劃、進度監控和資產測繪。
主要特征
· 擁有PPK技術的高性能Trimble GNSS接收機
· 3600萬像素，全幅，高分辨率相機
· 正射分辨率降低至1cm和高達1000點/平方米用于3D建模
· 無地面控制點可達測量精度
· 全面自動化的Trimble Access工作流程易于使用和安全操作
· 用Trimble Business Center的Photogrammetry模塊進行簡單的數據處理
· 用Trimble Inpho UASMaster進行高級的數據處理
高精度測繪和測量解決方案
Trimble® UX5 HP是一套易用、全自動、高精度的可捕捉航空攝影像素達到1cm的無人機系統（UAS）。由于配有Trimble Access™航空影像應用程序和Trimble Business Center辦公軟件，這個完整的系統提供了一個直觀的工作流程,允許您快速創建高質量正射影像和為一些應用進行3D建模，如測繪,電力線監控、場地平整、站點和路線規劃、進度監控和資產測繪。
配置項目
從您可以選擇相機和鏡頭的組合來匹配您的項目需求，使得每個項目都不一樣。你可以在近紅外或RGB傳感器系統和選擇鏡頭中靈活的選擇一個。鏡頭包括一個高精度的35mm鏡頭、一個可增加飛行覆蓋的15mm廣角鏡頭或一個同時提供精度和飛行覆蓋的25mm鏡頭。
卓越的影像采集和精度
Trimble UX5 HP通過集成高性能Trimble GNSS接收機和優越的相機能夠采集精確的數據。后處理動態（PPK）GNSS技術可在絕對系統中建立非常準確的圖像位置，消除地面控制的必要性。因此，可在此花費更少的時間，并且即使在人跡罕至的區域也可以實現高精度的結果。利用PPK，空中影像數據可比RTK更加穩定和準確，提供優越的可靠性和準確性。無論利用自己的基站數據或是參考站數據進行空三處理，都能交付最高精度。
Trimble UX5 HP 的特色是配置行業領先的3600萬全幅相機，使得能夠捕捉清晰、高分辨率的圖像。影像分辨率達到1cm GSD，是世界領先水平。并且點云量可達每平方米數千點。
可信的性能
Trimble UX5 HP 是一個非常安全和持久耐用的無人機系統，由抗沖擊泡沫材質制作，能夠承受極端溫度、風速高達55公里/小時和小雨，在大多數無人飛機很難操作的條件下，使用UX5 HP非常理想。
具有Trimble Access的直觀工作流程
在堅固耐用型Trimble平板電腦上安裝的Trimble Access航空影像應用程序可以操作Trimble UX5 HP ，它是用于航拍任務規劃、執行飛行前檢查和監控飛行的單一軟件工具?，F(xiàn)在，您可以規劃航線，在一次飛行中覆蓋不連接的區域，導入多個地圖層，飛行不規則形狀的區域和高度，在飛行中規劃或改變多個起飛和降落地點并執行飛行模擬確認計劃。利用導出功能收集所有必要的數據導出一個可以導入到Trimble Business Center的文件。
可交付的攝影測量成果
Trimble Business Center的Photogrammetry模塊能夠高效處理Trimble UX5無人機系統的數據，創建令人印象深刻的可交付成果。利用導入的GNSS信息、基站或參考站數據和圖像，經Trimble Business Center處理成一個按比例縮小的正射影像、點云、不規則三角網（TIN）模型和飛行區域的等高線地圖。這些可以用來規劃項目、計算體積、開挖規劃、排水規劃和許多其他功能。
另外，Inpho UASMaster為電力用戶和攝影測量制圖員提供正確的全套工具去使用幾乎全部的航空數據。利用基于特征的結合線查找、地形編輯功能、先進的DTM生成、分類和過濾，甚至可以處理最具挑戰的項目。
性能規格
· 可選的的廣角鏡頭和全幅傳感器，不降低分辨率的最大圖像覆蓋
· 由于具有大國像、敏捷轉向能力和高巡航速度，每小時飛行或每次飛行的覆蓋范圍能夠最大化。
· 反向推進力技術可實現短小陡峭的著陸路徑。
· 強大的推進系統，適用于陡峭的攀升和高空飛行。
· 機翼質量好并可維護，機身使用壽命長。
· Trimble Access外業軟件的自動操作步驟可縮短設置時間。
· 自檢和故障安全程序可確保安全操作。
· 一鍵導出到Trimble Business Center，創建最終成果。
· 使用Trimble Business Cente r或lnpho UASMaste r處理，可優化數據精度。
· 高精度GNSS接收機可交付成果更準確和容易。
硬件
類型 固定機翼
重量 2.9公斤
翼展 1米
機翼面積 34平方分米
尺寸 100 cm x 65 cmX 10.5 cm
材料 EPP發泡膠，碳纖維框架結構，復合材料
推進力 電動推進式螺旋槳，1400瓦無刷電機
電池 14 8 V，6600 mAh
相機 3600萬像素無反光鏡，定制化15
毫米、25毫米或35毫米鏡頭
GNSS接收機 L1/L2 GNSS
（GPS、GLONASS、北斗、Galileo）
控制器 Trimble堅固耐用型平板電腦
軟件
Trimble Access航空影像應用程序
· 項目管理·飛行規劃任務可用于多次飛行
· 飛行前自動檢查·自動起飛、飛行和降落
· 自主相機觸發·自動故障安全程序
· 用戶可控的故障安全程序·數據一致性自動檢查
· 導出到Trimble Business Center、Trimble UASMaster和通用格式，以進行圖像處理
操作
續航力 40分鐘 范圍 52 km
巡航速度 85 km/h 飛行上限 5000 m
飛行前系統準備時間 5分鐘
起飛
類型 彈射起飛
角度 30度
降落
類型 機腹著陸
角度 14度
圖像捕獲性能
分辨率(GSD) 1cm ～ 25cm
飛行高度（相對起飛位置AGL） 75m ～ 750m
絕對精度（沒有地面控制點） 低至2cm
相對精度(XY／Z) 1—2*/1-5* GSD
