短波通信設備2050-M 雙模應急短波電臺

2016-12-20 16:12:46

來源：

強大的通信能力，源自創新的設計理念

獨創雙模式

具備30W單兵臺/125W野外基站兩種模式

顯著強化一線分隊的通信能力

軟件化技術平臺

提高性能和可靠性，縮減體積、重量

固件版本和軟件版本享受免費升級

豐富的通信功能

標配國際通用多用途ID選呼系統

選配跳頻、軟件加密等高級功能

信號優化功能

數字濾噪結合可變音頻帶寬

抑制背景噪聲，令音質清晰干凈

防撞背負裝具

背負舒適，擺放穩定，保護設備

可掛裝異頻轉接器和調制解調器

一機通用

兼用于單兵，車載，基站

符合基層單位使用特點，減省投資

優異的技術性能

遠距離通信效果出色

2050-M雙模電臺以久負盛名的寶麗2050全能數字化電臺為主機，接收弱信號性能超眾，同時提高能效比，增加發射機的平均功率，實現收發兼優。由于2050-M在歷次競爭性測試（特別是遠距離測試）中展現出明顯的優勢，受到廣泛重視，已成為應急、反恐等領域的優選短波裝備。

獨創雙模式

短波通信最薄弱的環節是單兵臺。一般單兵臺的發射功率不超過30W，遠距離常常通不好。2050-M保留了30W單兵臺模式，增加125W野外基站模式。當單兵臺模式通信困難時，改用野外基站模式，信號立刻加強，保證了短波全網暢通。

軟件化技術平臺

電臺實現小型化高功率的基本條件是軟件化技術平臺，即依托新型數字器件構建電路，以軟件算法庫定義參數和通信功能，從而大量減省分立元器件，達到減輕重量，縮小體積，提高能效，增加功能，大幅度降低故障概率的目的。

通過兩種措施實現信號優化

電臺的DSP系統提供三級數字濾噪，減少乃至消除背景噪聲，使信號清晰干凈。電臺通話時收窄音頻帶寬可抑制帶外噪聲，減少交叉干擾，用于高速數傳時，則放寬音頻帶寬。

一機通用

不僅野外攜帶使用，2050-M 還可用作固定臺和車載臺（加配相應的天線）。一機通用的特點對基層單位很有利，可減省設備，減少投資。

標配三種單兵天線

電臺配備三種單兵天線：3米折疊鞭天線用于近距離徒步通信；10米斜拉天線用于中距離定向通信；18米寬帶雙極天線用于遠距離通信。

大容量鋰電池

標配的 14.8V 30Ah鋰電池，按收發9:1計時，持續通信時間為：30W模式50小時；125W模式18小時。隨配的智能交流充電器和智能直流充電器，動態顯示已充電量，精確控制充電過程，7小時可充滿鋰電池。

電臺構造

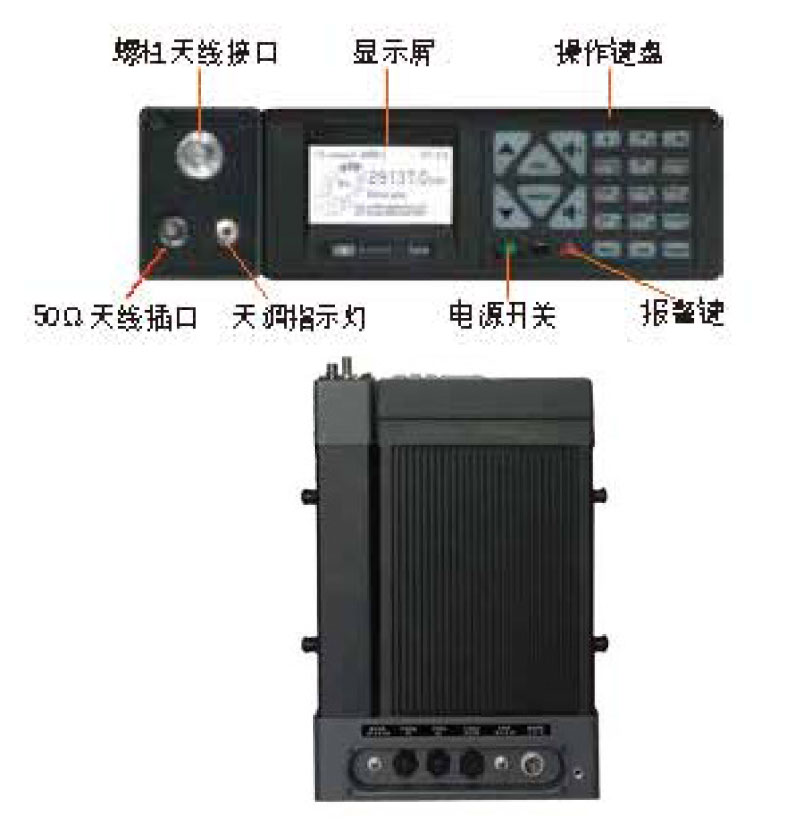

前面板

左側為天線面板（內置自動天調），設有鞭天線和斜天線用的螺柱接口（輸出30W）和50Ω天線接口（最大輸出125W）。右側為主機面板，提供顯示和操作功能。

底塢

底塢上的四個插口和兩個開關分別為：

天調控制插口（控制車載天線調諧）。

模式轉換開關（切換使用兩種工作模式）。

GPS插口（連接GPS接收模塊）。

多用插口（提供標準RS-232、音頻和數字輸入輸出等，

用于PC編程，及外接異頻轉接、Modem等設備）。總電源開關（打開或關斷鋰電池）。

電源插口（連接鋰電池或其他直流電源）。

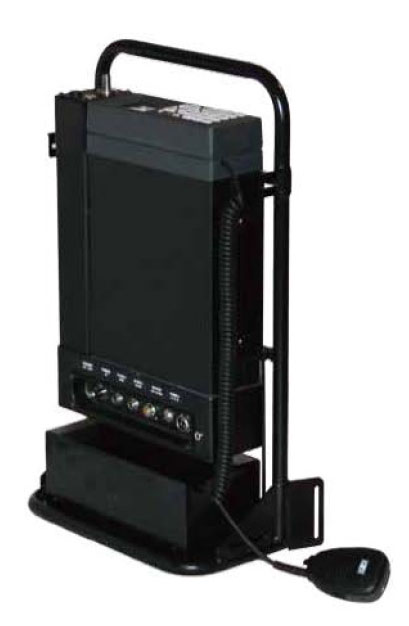

背負裝具

由金屬背架和帆布外包組成，背架上固定安裝電臺主機，鋰電池安放在背架下方，其它附屬設備裝在附包內。金屬背架還起到增加電臺散熱面積的作用。

豐富的通信功能

短波通用功能和輔助功能

500個編程信道；掃描組可靈活編組；4種信道掃描方式：①掃描預置的信道；②掃描超電平值的信號；③掃描通話信道；④掃描選呼。

備有快速菜單(查詢及選擇 )；信道菜單(可設置站名、站址、頻率、功率、工作方式、天線類型、功能配置等)；保護菜單( 設置電臺狀態和參數)。

可用計算機對電臺進行底層編程及面板權限編程。

提供時間、站址薄、電話薄、呼叫記錄等輔助功能。

選呼組網功能

電臺標配國際通用CCIR493數字選呼系統，6位ID，除臺對臺單呼、分組呼外，還提供多種衍生功能：

定位跟蹤：用于查詢友臺坐標。電臺上配接GPS模塊后，還可顯示及對外報送本站坐標。

短信息：用于編輯發送短信息。收方臺直讀信息。

報警：可向友臺發送警報，如果配接了GPS模塊，座標隨警報發出。收方臺顯示報警臺的信息。

電話撥號：電臺自帶撥號功能，字長16位，可通過寶麗 2060電話轉接基站接駁市話。

遙測友臺：可遙測網內電臺的天線駐波比、工作電壓等狀態參數，判斷其工作是否正常。

信道測評：人工評估信道質量，選擇好用信道。兼容性：選擇設置選呼模式，可兼容聯合國、CCIR、以及柯頓等廠家的選呼系統。

供選購的高級功能(軟件化功能)

衛星同步跳頻功能

用于抗主動干擾及竊聽，使用GPS授時同步，不存在地面主從同步模式存在的延時、易失同步等痼疾；一鍵進出跳頻；可通過設置編碼，適應不同天線。

軟件加密呼叫功能

對選呼和通話進行偽隨機加密，“跳躍”變換加密算法。

ALE自動鏈路建立功能

符合MIL-STD-188-141B標準，兼容FED-STD-1045，用于網內電臺在預設的頻率表內自動選頻建鏈。

航空選呼功能

用于地面臺對救援、警用等飛機的專用短波通信。

供選購的功能延伸設備

數傳調制解調器

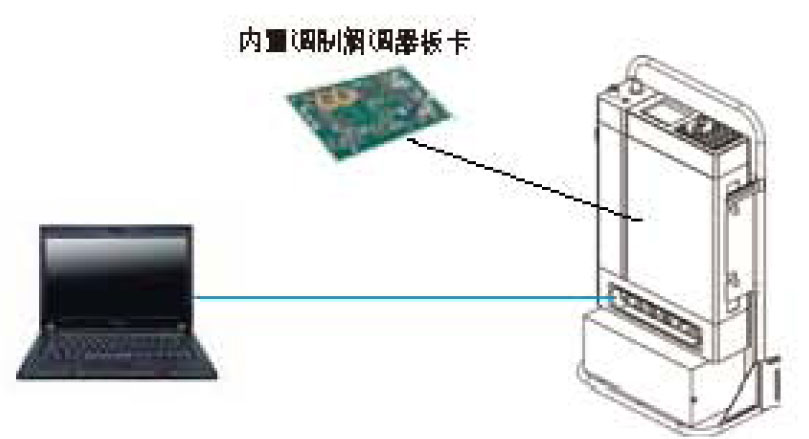

電臺內部可插接高速調制解調器板卡進行計算機通信，非壓縮原始速率超過2400bps，抗干擾能力強，不額外占用體積，非常適合單兵臺使用。

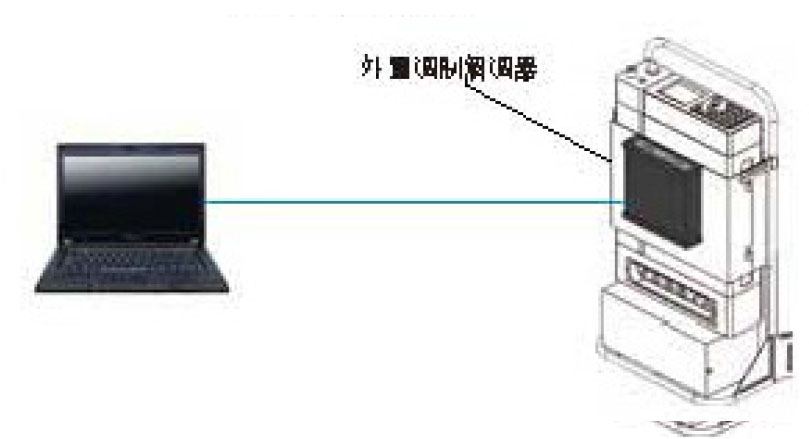

如果希望傳送高清或標清彩色圖片，可選購傳輸速率接近“香農公式”極限的極速調制解調器，非壓縮速率可達10500bps，結合2050-M電臺提供的優良信號，傳送一幅高清彩圖只需3分鐘。

單兵異頻中繼設備

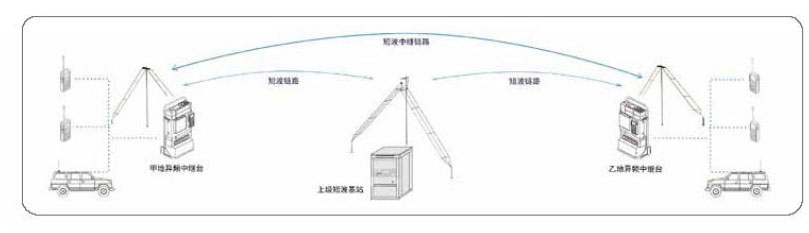

在2050-M電臺上掛接WTR2000異頻中繼器和手持對講機（同頻通播，PDT或DMR數字集群等），便可組成單兵異頻中繼站,不僅供遠方短波臺與現場超短波臺自動轉接,更大的用途是借助兩部短波電臺搭建中繼鏈路，供兩地對講機直接聯絡。

系統具有兩大特性：一是智能識別技術，通話無延時無干擾，確保本網短波臺的弱型號有效接入，并阻止外網信號和強噪聲誤接入；二是ID編碼，可選擇接入目標中繼臺（選網），支持大中型多地異頻中繼通信。

主要技術指標

產品標準

符合并超過歐洲標準ETSI300 373及附錄A符合并超過EMC和振動標準IEC 945 環境特性滿足MIL Spec 810F軍標 符合并超過澳大利亞/新西蘭國家標準 AS/NZS 4770:2000和AS/NZS 4582:1999

通用技術指標

頻率范圍：發射1.6～30MHz(連續)

接收0.25～30MHz(連續)

編程信道：500個(單工或半雙工)

信道掃描：可設8個信道表，每表30個信道

頻率步進信道編程10Hz，調諧接收1Hz

頻穩度：優于0.3PPM(-30℃～70℃）

工作方式：J3E(USB，LSB)，H3E(AM)

J2A(CW)，J2B(AFSK)

工作溫度：-30℃～+70℃

環境濕度：相對濕度95%無凝滴

電源電壓：13.8V DC +20%/-10%(負地)
