1.1 項目背景介紹

隨著全國“智慧城市”建設的蓬勃發展，信息技術正深刻地影響和改變著人們的生活和工作方式。與此同時，我國的公安警務安全領域也面臨著日益嚴峻的挑戰，各種警務槍支、武器、裝備等物品數量種類多，區域分散，各種各樣的警務槍支物品需要進行統一管理造成管理成本的增加，并且沒有一個好的手段對槍支、武器、裝備進行管理;如對這些物品的定位管理、物品的清點等目前還沒有一個科學高效分方法。

在面臨著大部分地區的“智慧城市”建設越來越發達，社會警務物品管理安全隱患越大的狀況。因此，警務單位正在努力需要合適完善的解決方案，需要各種信息技術(尤其是地理信息技術和室內外一體化定位系統)打造更科學、更安全、更完善的社會公共警務設備物品安全管理體系，實現在警力有限的情況下，利用高科技技術手段有效的對警務設備物品進行合理的管理調配;在警務人員出警時可以合理的管理，提高對犯罪分子的打擊力度。即以公安信息網絡為主導，以各項公安工作信息化委主要內容，以建立統一管理、指揮、快速反應、協同應用的機制為目標，在全國范圍開展警務設備物品信息化工程。

1.2 應用需求分析

目前在公安警務行業對槍支物品的管理，還處于紙質化時代，所有槍支物品在領用時只是做信息記錄登記，使用過程中沒有進行實時監測;如警察在崗亭攜帶槍支執勤時，管理中心無法判斷人員槍支在崗、離崗狀態。

根據警務執勤情況針對槍支物品有以下幾點需求：

(1) 實時在位監測：可對執勤過程中的槍支設備在位情況進行識別監測;

(2) 非法離位報警：當執勤槍支設備超出設定的警戒范圍時，可自動發出離位報警信息;

(3) 非法離位追蹤：當執勤設備非法離位時，啟動定位追蹤功能，利用UWB/衛星定位實時上報位置信息;

(4) 合法離位：支持系統授權合法離位，不觸發報警;也可在授權離位情況下實時上報位置信息;

(5) 槍支物品管理：用戶根據槍支物品綁定的定位標簽信息可對槍支物品的使用情況、維護情況進行盤點管理;

(6) 用戶管理功能：支持后臺管理軟件對用戶的添加、刪除、注冊、注銷等功能;

(7) 監控管理功能：支持定位標簽在位/離位狀態顯示，支持定位標簽電池電量的顯示和低電量報警，支持查看定位標簽的實時位置及運動軌跡。

2 設計方案

2.1 執勤在崗監測

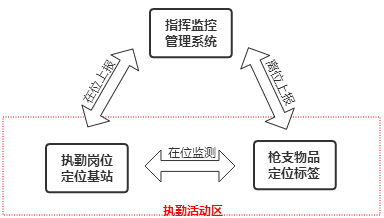

執勤中槍支物品定位管理

如上圖所示，槍支物品在執勤時通過綁定的定位標簽與定位基站進行數據交換，實現槍支物品(定位標簽)的實時在崗、離崗監測。

定位基站與定位標簽之間實現超寬帶無線通信測距技術，實時監測定位標簽在位情況，為定位基站設置執勤活動區，定位標簽可以在活動區域內隨意活動，若超出執勤活動區定位標簽將增加刷新頻率提高定位次數并發出報警。

定位基站到指揮監控管理系統采用有線或無線的方式將定位基站接收到的數據傳輸至應用中心。有線傳輸方式是采用雙絞線和光纖組成警務系統專用網絡，無線傳輸方式是采用2G/3G/4G/WiFi等方式將數據傳輸至指揮中心。

定位標簽到指揮監控管理系統是采用無線的傳輸方式，在定位標簽上集成運營商流量卡，可以發送相應的位置數據給指揮中心也可接受相應的指令。

2.2 數據傳輸安全性

為了保證數據在傳輸過程中的實行性、安全性、準確性，該系統數據傳輸網絡設計采用專線專網方案，在數據加密傳輸基礎上為數據添加多層防火墻，防止非法入侵者攻擊系統網絡或盜取應用數據。

2.3 應用意義

該方案由鄭州聯睿電子科技有限公司提出的一套采用室內外一體化高精度實時定位技術對公安警務的槍支、武器、設備進行位置服務的定位管理;位置服務對警務槍支物品的管理意義主要有以下幾點：

(1) 通過高精度實時定位，可以實時監測槍支物品是否在相應位置上，如槍支在庫房存管還是在相應的執勤崗位上都可以實時識別;

(2) 通過位置管理可以防止在警務執勤過程中離開執勤崗位，在未授權的情況下離崗，可以進行離崗告警;

(3) 實時位置追蹤，槍支物品非法被移動離開相應的崗位時，可進行實時位置追蹤，在室內用UWB進行定位，室外用BD/GPS衛星進行定位，實現室內外實時位置追蹤;

(4) 可通過系統向前端定位基站、定位標簽、聲光電報警設備發送指令，授權該槍支或物品可離開相應區域;授權后離開系統將不會發出告警。

(5) 可以在系統平臺上查看槍支物品的使用、維護情況;通過定位管理可以確定目前的使用者是誰以及在什么位置。

3 系統架構

　　
系統架構示意圖

系統框架主要采用三層設計方案，分別為數據采集位置感知層、數據傳輸、應用交互;通過實現槍支物品在特定的區域內進行定位管理實現監管，若超出特定區域時將啟動室外衛星定位模塊做到室內外無縫對接定位技術。

3.1 應用交互

應用交互主要是將前端采集到的數據進行整合，實現統一數據處理、解算、存儲、應用等一體化解決方案，集成出一套公安警務大系統，為各個警務體系部門單位子系統服務，各個子系統獲得相應的數據后與業務系統結合，開發出相應的業務管理系統;如GIS平臺警力部署系統、指揮協同作戰系統、三維可視化系統等等。

3.2 數據傳輸

數據傳輸層在完成數據正常實時傳輸?shù)耐瑫r也保證數據的安全性，不同的數據信息采用不同的通道傳輸層應用層。且數據傳輸層需要完成數據的雙向傳輸，應用層管理中心也可向前端的定位標簽發送相應指令等。

3.3 位置識別監測

槍支物品需要定位的場景主要分為執勤中和倉庫存放區;在執勤中室內主要是執勤崗亭或救援場所，室外主要是城市或街道;倉庫存放區在相應的房間內或位置上。

如系統架構圖所示，室內主要采用超寬帶定位技術實現區域內槍支物品及人員的在崗/離崗監測，室外接收衛星定位信號實現定位。定位標簽含有超寬帶模塊和衛星定位模塊，在定位區域內使員超寬帶模塊進行定位，若離開相應的執勤區后將啟動衛星定位模塊實現全方位衛星定位監測。

在室內的定位數據主要通過定位基站將位置數據通過網絡層傳輸至應用層;離開室內區域定位基站將無法接受到定位標簽的位置數據，在啟動衛星定位模塊的同時，將啟動定位標簽內置的運營商卡模塊，位置數據將通過2G/3G/4G傳輸至應用層管理中心。

4 定位管理應用

4.1 室內外一體化定位

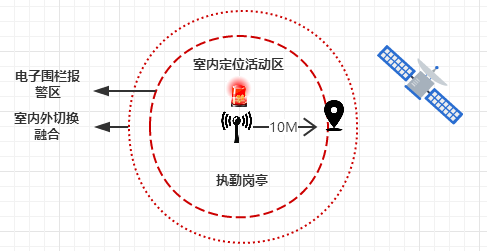

室內外定位切換示意圖

上圖是定位標簽從室內至室外交匯處定位模塊切換示意圖;如上圖所示模擬執勤崗亭內的槍支定位管理，崗亭內安裝定位基站和聲光電報警，定位基站采用超寬帶TOF測距技術為崗亭虛擬設置單個或多個等級報警區域范圍;例如設置10米電子圍欄(系統設置值)，則表示以半徑10米的范圍內允許定位標簽活動，定位標簽若超出電子圍欄設定范圍值，系統后臺將發出告警同時崗亭內聲光電報警設備也發出報警。

系統報警方式可根據定位標簽超出執勤崗亭范圍越大報警聲音越強烈;發出報警后定位標簽若在報警時間內重新返回執勤崗亭內，系統報警將停止同時記錄下當時報警時間及事件。

若在報警后定位標簽沒有回到執勤崗亭，繼續向外離開直至超出執勤崗亭最大定位區域范圍值時(如上圖最外側圓)，定位基站將通過發送數據給定位標簽告知將要超出定位區域，定位標簽將啟動室外定位模塊使用衛星定位，系統可以根據衛星定位數據實時查看定位標簽實時位置及運動軌跡。

4.1.1 室外定位技術

衛星定位技術

GNSS定位技術分為三類，一類是“GPS+慣導”，它表示GNSS與微機電系統MEMS的組合;一類是RTK，它包括網絡RTK技術;一類是基帶，表示基帶處理技術。諾瓦泰公司通過探索RF、數字電路設計、信號處理、嵌入式軟件等方面的技術革新，一直是GNSS行業的技術領先者和革新者。通過對諾瓦泰公司的所有申請進行技術分析發現，從1990年開始至今，該公司在GNSS定位技術方面的申請基本上每年都有，說明GNSS定位技術一直是諾瓦泰公司的研發技術主線，該公司與GNSS定位技術相關的專利申請占據總申請量的28%，其中21%是涉及基帶處理的，說明基帶處理技術確實是諾瓦泰公司在GNSS定位技術方面研發的核心。

4.1.2 室內定位技術

室內定位技術

近年來，隨著近距離無線通信和移動網絡技術的不斷發展，基于位置的服務(location-based service，LBS)越來越受到人們的重視。尤其是在室內，據統計未來十年人們80%的活動發生在室內，因此研發在室內環境下具有高精度定位功能的定位系統勢在必行，針對室內定位系統的研究也如火如荼。美國的全球定位系統(global positioning system， GPS)在室外已經可以近乎完美地提供位置信息，但是在室內環境下由于建筑物的遮擋、樓層密度較大等特點而無法正常工作。在這種情況下，出現了利用紅外線、WiFi、Zigbee等載波技術的室內定位方案，但是都沒有達到非常好的效果。WiFi技術由于其能耗較大，且容易受到信號的干擾，信號覆蓋的范圍也僅局限于90m以內的空間，所以該技術的優勢并不明顯;Zigbee技術盡管具有低功耗、低成本、通信效率高等優點，但是其定位結果不穩定，系統可靠性不強。

UWB技術是通過極窄脈沖來傳輸數據而不是通過傳統的載波來傳輸數據，導致其數據傳輸速度極高。除此之外，UWB技術具有系統復雜性低、信息安全性高、抗多徑衰落能力強等優點，成為無線定位領域中的一大亮點。

4.1.2.1 UWB工作原理

在U-Loc室內定位系統中，人員或物品上所佩戴的定位標簽利用UWB脈沖信號發射出位置數據，接收機接收、放大UWB信號，并進行同步時鐘校準，然后將位置數據傳送至后臺。后臺定位引擎計算出定位標簽信號到達不同接收機的時間差(TDOA)，然后采用TDOA定位算法對標簽位置進行解算，最終通過有線或無線的方式傳輸?shù)叫畔⑻幚砑翱刂破脚_。

4.1.2.2 系統組成

U-Loc室內定位系統主要由三部分組成：1、位置感知層，包括定位基站(Master和Slave)和定位標簽(Tag);2、網絡傳輸層;3、定位應用層。其系統結構圖如下圖所示。

　　
聯睿U-Loc室內定位系統系統結構圖

系統的各組成部分功能為：

⑴ 定位標簽(Tag)

定位標簽配置在待定位人員或設備上，用于發射超寬帶定位信號。

工作模式：休眠模式、激活模式。

休眠模式——在目標長時間靜止或無需定位時保持休眠，節省電量

激活模式——在需要定位時對目標進行實時定位

⑵ 定位基站

定位基站分為主基站(Master)和從基站(Slave), 定位基站固定在已知位置，作為位置基準，用于接收標簽發射的UWB信號，并通過網絡傳輸層，將定位信息傳至定位信息平臺;主基站除具備從節點接收功能外，還向各從基站發射同步信號，使各個定位基站獲得統一的時鐘，以便獲得標簽發射的信號到達不同基站的時間差(TDOA)。

⑶ 網絡傳輸層

用于位置感知層和定位應用層的聯通，負責將位置感知層獲得的標簽的位置信息傳送至定位應用層。

⑷ 定位應用層

定位應用層通過優化的TDOA定位算法，解算出標簽的實時位置及運動軌跡：可精準快速地進行小區同步和全局同步;采用時隙劃分、優化碰撞等算法，大幅度提高系統的容量、穩定性和實時性;同時配置定位基站和定位標簽的工作參數。

4.1.3 融合定位優勢

u 定位標簽室內外一體化定位模塊自動切換定位;

u 室外衛星定位4G網絡數據上傳;

u 高精度定位(室內厘米級，室外米級);

u GPRS模塊2G/3G/4G/WIFI數據傳輸;

u 模塊自動關閉/低功耗，延長續航;

u 全方位、多區域、無死角定位覆蓋。

4.2 定位標簽設計

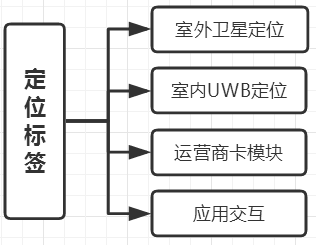

定位標簽架構

定位標簽采用室內外一體化定位方案，內置有衛星定位模塊、超寬帶定位模塊、運營商卡模塊;在不同的定位場景中啟動不同的定位模塊進行工作，做到室內外全方位定位。室外的定位數據可以通過運營商卡將數據傳輸至應用中心，保證數據的安全及實時性。

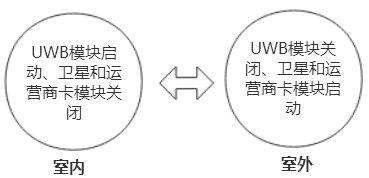

定位標簽模式切換方案

如上圖所示，在室內只啟用UWB定位模塊進行定位可以達到長時間續航工作，定位基站若監測到定位標簽離開室內定位區域后，定位標簽將自動啟動衛星定位模塊，同時啟動運營商卡模塊數據傳輸將通過2G/3G/4G通道傳輸至應用層，通過流量卡完成室外定位數據的交互應用。

4.3 定位標簽應用

4.3.1 標簽組成

超寬帶定位模塊 北斗衛星定位模塊 運營商卡通信模塊

公安警務槍支物品定位方案的定位標簽的主要組成模塊如上圖，將核心模塊集成后組成一套室內外一體化定位標簽;可以將定位標簽固定在槍支物品上做到安全定位管理。

定位標簽電池續航以更換電池的方式，這樣不用對定位標簽進行充電大大降低使用的維護成本;在定位標簽低電量時，應用系統和定位標簽指示燈會發出相應的提醒，及時對定位標簽更換電池。

定位標簽技術參數設計：

1) 體積：根據定位槍支形狀完成外觀及結構設計;

2) 重量：不大于300克;

3) 功耗：不大于1.5W;

4) 電池：通用型電池;

5) 供電：DC3.7V - 4.2V電池;

6) 工作溫度：-30℃-55℃;

7) 存儲溫度：-40℃-70℃;

8) 防水、防塵等級：IP67;

4.3.2 標簽固定方式

定位標簽安裝概念圖

定位標簽外形設計成長形狀，利用槍體的長度將定位標簽以卡環的方式固定在槍身，這樣不影響槍支正常使用，也方便對槍支定位管理。標簽需要更換電池時無需將定位標簽取下，可直接在槍體上進行更換。

4.4 定位應用流程

(1) 入崗流程

合法入崗：當佩戴標簽的槍支進入測距監控范圍后，基站發送入崗信息，服務器應答，授權入崗，標簽應答顯示入崗成功。

(2) 在位測距

合法入崗后，根據測距結果，服務器判斷槍支標簽是否在監控范圍。

(3) 合法離崗

當指揮監控中心授予槍支標簽合法離崗，標簽應答，服務器顯示授權結果，并根據測距結果，判斷合法離位。

(4) 非法離崗

當槍支標簽在未授權的情況下，私自離開檢測范圍，定位基站會將測距信息實時上送到監控中心，發出警報，并開啟GPS追蹤，通過GPRS上報位置信息。

(5) 合法離崗追蹤

可以通過服務器在位設置是否合法離位追蹤，當設置追蹤后，當合法離位后，也會上報槍支標簽的位置。
