頻率范圍100 ~ 2000 MHz
高精度圓罩形天線
天線堅固、外觀辨識度低
相關干涉儀技術
簡單快速布站
高靈敏度
有效應對短瞬信號
可應對數字信號（如DMR，Tetra）
典型精度優于2度
共用基準提供接收機相干性
使用基于DDC的寬帶數字接收機
低功耗
附加天線可覆蓋2~100MHz
便攜性好
WD-7200測向系統采用基于干涉儀的準相關干涉儀技術，結合統計信號處理，為政府、軍隊、執法和工業應用提供經濟的高精度測向解決方案。
系統設備體積小，重量輕，抗震動，可作固定站、車載站及便攜站使用。
軟件無線電體系結構使系統具有極好的靈活性，而高測向精度和高靈敏度的特點，使其確保不僅用于測向，還能作為通信情報（COMINT）的截獲接收機使用。

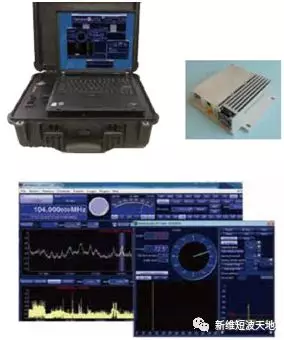

WD-7200系統主要由三部分組成：罩式天線陣、一對相干接收機和計算機。
天線陣由圓形陣列排列的8個辨向天線組成，密封在防風防雨的天線殼體內。辨向天線是特殊設計的偶極天線。天線罩內帶有一個精密的磁抗羅盤，保證天線一直以磁北為基準。
系統的接收模塊為WR-G39DDC的準相位相干變體，安裝在堅固的便攜箱內。
WD-7200采用專有的有源和無源相位均衡技術，任何時候都能確保瞬時最佳性能。
與接收設備集成在一起的高性能筆記本電腦用于處理和分析接收到的信號。
WD-7200可以在幾分鐘內完成布站并開始工作，多功能和輕型的設計使其成為基站、車載站和野外臨時布站的理想選擇。
模塊化的硬件設計結合創新的軟件，使WD-7200測向系統展現出前所未有的優秀性能和靈活性。
硬件
WD-7200測向系統采用性能領先的器件，系統設計獨具創新性，包括采用特殊設計的準相干版本W(wǎng)R-G39DDC接收機和八陣元環形天線。
安裝在便攜箱內的設備系統，可以選用交流供電，或使用選配的逆變器通過車載直流供電。
對于不經常搬移的臺站，可以加配一個顯示器。兩個顯示器分別用于執行測向操作及常規監測操作。
軟件
WD-7200系統的核心是先進的數字信號處理軟件，除了WR-G3xDDC接收模塊的圖形化界面外，系統軟件還執行能夠復雜的數學運算和相關的處理過程。
系統完全軟件化，很容易通過修改軟件來增加額外的功能或工作方式。

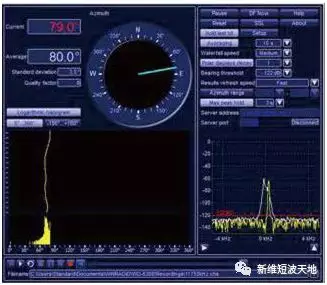

方位顯示器以北為基準，清晰顯示反射和其它影響。可調的動態緩存區允許用戶對方位采樣按時間平均，有效降低由于反射造成的方位值退化，柱狀圖和瀑布圖為操作者提供了極大的幫助，集成的數字記錄器可即時記錄和回放收到的中頻或音頻信號。
下圖為回放記錄的FSK歷史數據。
增加以下硬件或軟件選件可擴展系統功能：
◎GPS接收機，可以為日志加時間戳。
◎用于沃森瓦特方式的交叉環形短波天線，適用于空間受限的短波布站。
◎客戶機/服務器軟件，用于遙控接收和測向。
◎三角測量/繪圖選件，用于需用合適的TCP/IP網絡指令連接多站點應用。測向站的方位數據用于三角測量，計算的位置顯示在地圖上。地圖源數據服從于地圖供應方特定的使用許可協議。
◎如果設備的固定應用為主，可增配一個顯示器，增加操作的便利。
