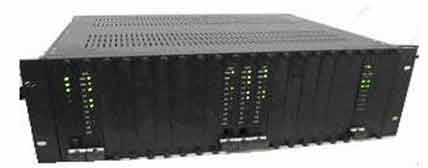

BW-2000是北京比特威爾科技有限公司開發的一款大容量調度交換機，4U插板式設計可以根據用戶不同需要對系統進行配置；雙控制平面，雙電源熱備份使系統具有極高的穩定性；可配置多種通訊接口，支持多種信令協議，在使用上更加靈活。
BW-2000主要應用于：應急指揮所、值班室、急救中心、礦井、應急車等。配置觸摸屏調度臺，用戶可以以最快速度、最有效的手段進行緊急通知和命令發布，并可以直觀的顯示被通知對象的狀態。
二、 產品結構和原理
2．1．系統組成：
調度交換機：以控制單元和交換網絡為核心，配置信號音、信令、協議算法、多方會議等資源模塊，通過多種接口方式與公網和專網中其它設備相連接。
調度臺：通調度臺與調度交換機連接，使用觸摸屏調度臺或按鍵盤調度臺完成日常指揮調度。
服務器：指錄音服務器，其中維護臺也在此服務器上。
2．2．調度交換機
調度交換機包括控制模塊、資源模塊、語音模塊、信令模塊、中繼接口模塊、用戶接口模塊組成，完成用戶交換，調度座席對業務的控制。各個模塊之間的語音通過TDM總線相連，控制模塊通過HDLC鏈路向各個模塊發送控制信號。
2．2．1. 控制模塊
控制模塊是系統的中央處理部分和業務控制的核心，配有高速CPU與大容量RAM與FLASH，并內置嵌入式實時操作系統，運行調度交換系統軟件，并提供32路HDLC鏈路，用于處理與各子模塊之間的通信；主要功能如下：
1 硬件模塊操作
2 基本呼叫處理
3 調度業務處理
2．2．2. 交換網絡模塊
交換網絡模塊提供2048*2048數字時分交換網絡。
2．2．3. 資源模塊
資源模塊為系統提供128個資源通道，主要完成以下功能：
·CID收/發
·DTMF、MFC收/發
·信號音
2．2．4. 語音模塊
語音模塊可為系統提供播放信號音與固化提示語音的能力。該模塊支持120路同時放音，且語音文件可以從計算機下載，易于根據用戶的實際需要定制。
2．2．5. 信令模塊
信令模塊是系統的信令處理單元，可支持中國七號信令、數字一號（DSS1）信令。對于中國七號信令，支持單/雙鏈路，可以通過直連與準直連方式與對方交換機對接。
2．2．6. 用戶接口模塊
·2線模擬用戶接口
·4線模擬用戶接口
·2B+D用戶接口
·供電用戶接口
·磁石用戶接口
2．2．7. 中繼接口模塊
中繼接口模塊提供中繼接口資源，包括數字中繼接口、磁石中繼接口、環路中繼接口。
a. 數字中繼接口支持中國一號信令、中國七號信令和DSS1信令。
b. 支持75Ω和120Ω兩種線路接口。
c. 磁石中繼模塊提供8路磁石中繼。
d. 環路中繼模塊提供10路模擬中繼電路。
e. EM中繼接口模塊提供4路EM接口。
2．2．8．觸摸屏調度臺
·提供LAN接口、2B+D接口兩種通信方式，兼顧不同的調度應用場景；
·簡單易用的圖形化界面；
·高效的操作過程設計，極大地提高調度員處理事務的速度；
·實時顯示系統用戶狀態；
·具有用戶數據本地維護能力；
2．3、系統軟件
2．3．1 調度交換系統軟件
調度交換系統軟件主要分接口模塊、基本呼叫控制和交換模塊、調度業務控制模塊三大部分。其中，接口模塊完成控制底層硬件系統，監視硬件工作狀態的功能；基本呼叫控制模塊完成各種接口電路在接續過程中的基本動作流程，并且可根據基本業務參數調整基本流程的功能；調度業務控制模塊調用基本呼叫控制模塊提供的功能，按照調度系統的高層業務需求，組織面向應用的業務流程。
2．3．2 維護管理軟件
維護管理軟件是對指揮調度系統進行管理與維護的應用軟件。指揮調度系統維護管理人員通過維護終端軟件管理系統數據，并能對運行過程中產生的業務數據（如話單）進行記錄和查詢功能，支持遠程維護方式。
2．3．3 錄音服務管理軟件
錄音服務管理軟件是指揮調度系統的增強業務模塊。具有自動/人工錄音、智能語音查詢、靈活語音回放控制及語音文件管理等多方面功能。
2．3．4 調度臺軟件
調度臺軟件是操作人員操作使用指揮調度系統的圖形化控制管理軟件。第一，本軟件接收操作人員發出的調度指令，發送給控制模塊；第二，接收控制模塊的執行結果，將電路、用戶狀態以圖形方式顯示給操作人員；第三，為操作人員提供調度用戶信息維護、系統運行狀態監視等調度輔助功能。
2．3．5 數據應用軟件
數據應用軟件是基于觸摸屏調度臺，提供本調度網網內調度臺之間的實時消息服務與文件傳輸。
三、 典型應用

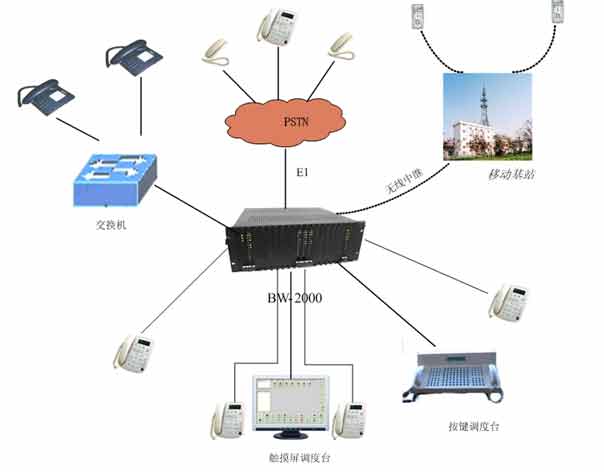

3．1廣電安全撥出調度
廣電安全播出指揮中心的職能決定了其業務面廣、協調聯系多、突發事件的獲知要實時、處理應快速的特點，需要一套適合這種業務特點的有效通信平臺－－廣電安全播出指揮調度系統。
系統方案組網如下：

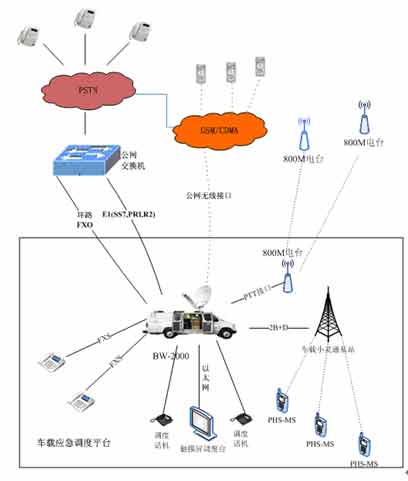

3．2應急車
BW-2000調度機已經通過強震測試，可輕松勝任車載調度。在大型會議、體育比賽、搶險救災、通信支援等場合中，車載/便攜調度站能夠在20-30分鐘內現場架設完畢，立即實現通信線路的接通。由于衛星通信不受地理氣候條件限制的特點，因此，在需要及時快速建立通信線路的時候，應急車調度站經常發揮重要作用。
系統方案組網如下：

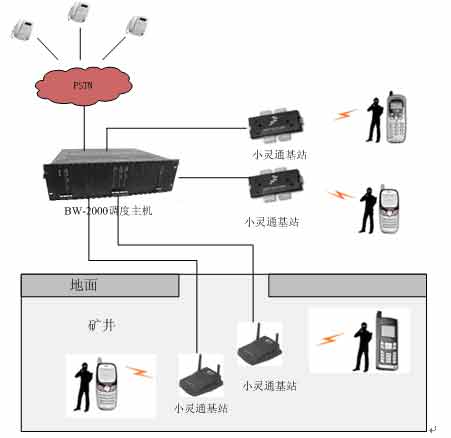

3．3煤礦
煤炭是我國重要的能源資源，我國的煤炭工業長期停留在人工開采水平，生產效率低，安全隱患多，如瓦斯爆炸、地下滲水等事故經常發生。怎樣才能做到安全生產？我們提供一套針對地下作業的調度系統，小靈通基站方案，系統利用了小靈通發射功率低待機時間長的特點，結合基站技術解決了長期地下作業通訊不便的問題，此系統可以大大提高對突發事件的應對以及對已發事件的及時處理的效率。
系統方案組網如下：
四、 系統特點及功能
4．1 可靠性高
系統運行穩定可靠，設計上采用雙CPU、雙交換平面、雙電源的方式以保證在有突發事件時系統仍可工作。
4．2 實時性強
硬件設備采用嵌入式操作系統和實時通信軟件，具有啟動時間短、操作響應快、系統運行平穩等優點。
4．3 GSM/CDMA無線手機模塊中繼
采用GSM/CDMA無線手機模塊作為有線中繼的備用通道，在對端交換機故障或中繼線纜中斷時不至于造成通信的全部阻斷。
4．4 回波抑制功能
系統具有強大的回波抑制功能，能實現240方會議無阻塞進行，且聲音效果良好。
4．5 智能檢測信令
設備出線簡單、撥插方便、接插件連接牢固。
接口上僅可能采用即插即用設計，減少繁瑣配置，如針對數字中繼，設備能自動檢測信令類型并自動配置相應的信令參數。
4．6 一鍵通功能
對有多個電話的用戶，在突發事件發生時可根據需要對其所有號碼進行群呼或者輪呼，也可點擊用戶圖標對相應呼叫振鈴。
4．7 短信收發功能
調度員可在觸摸屏上方便地向特定用戶和一組用戶發送短信通知。
4．8 電話號碼薄功能
建立用戶的電話號碼薄，方便調度員快速查詢電話號碼，并呼叫。
根據需求，設置不同呼叫組預案，進行群呼。
4．9 騷擾電話查詢功能
系統提供騷擾電話查詢功能，可以查詢騷擾電話的來源，并將其設定為被叫控制方式。
4．10 靈活的呼叫設置功能
可以增加、刪除、修改維護人員信息，對維護人員進行安全管理，同時系統管理人員可以對值班員的呼叫操作權限進行設定。如：不同級別的值班操作員可撥打不同級別的電話。
4．11 傳真統收統發功能
根據廣電用戶的特殊需求，開發具有加密功能的傳真統發統收系統，系統初步設定支持32路。
五、參考標準
● 郵電部電話交換設備總技術規范書 YDN 065-1997
● 郵電部電話交換設備總技術規范書（附件）YDN 065-1997
● 質量管理和質量保證系列標準 GB/T6583-92 ISO8402-86
● 其它相關標準。
