寶麗2019移動天線按照NATO（北大西洋公約組織）軍用標準生產，高強度防水基座（內置數字天調），玻璃鋼防護鞭體，覆蓋短波全頻段，高能效，低功耗，配接寶麗2090、2050等電臺，安裝在車輛和船艇上使用。
技術特性 ● 每次調諧時，精確獲取天線高頻電流最大值（不追求最小駐波比），實現高Q值（高能）輻射。 ● 寬帶接收放大器支持ALE自適應和高速信道掃描。 ● 射頻功率大150W，滿足平均功率125W短波電臺進行高占空比信號發射時的功率需求（高速數傳等）。 ● 天線基座內可以選裝專用GPS接收機（工廠安裝），利用天線的電纜直連電臺，以簡化通信車的設備結構，及防護GPS設備。 ● 環境特性完全滿足野戰移動通信的要求，北約專用軍綠色天調基座，底部采用重型緩沖抗震結構。整套天線包括鞭、彈簧、基座在內，堅固強韌，可抗受沖擊、強震動，以及戰場的爆炸沖擊波，浸入水中1米深1小時不損壞。 ● 整套天線（標配）自重只有3.6公斤。

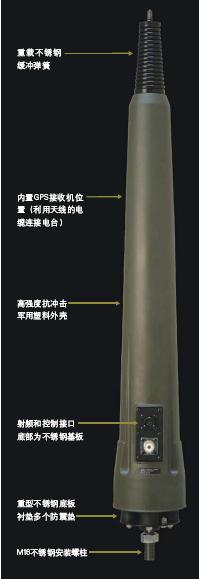

天線結構 2019天線的標準配置包括天調基座（內置自動天調）、帶玻璃鋼防護套的軍標天線鞭（兩節，總長1.5米）和一只錐形不銹鋼緩沖彈簧。軍標控制插口和射頻插口位于基座下方的不銹鋼防水襯板上，附配連接電臺的控制和射頻復合電纜。 為了改善近距離盲區通信，還加配NVIS加長鞭（兩節，總長1.5米，外觀和結構與標配天線鞭相同）。
|
|
|
2019天線技術指標
|
質量標準 |
符合美軍標MIL- STD 810對跌落、粉塵、溫度、沖擊和振動的要求。 沖擊：MIL- STD 810D方法516.3 步驟VI； 振動：MIL- STD 810D方法514.3。 符合軍標IP68，浸入水中1米深1小時不損壞。 |
|
頻率范圍 |
1.6 ~ 30MHz |
|
承載功率 |
150W PEP |
|
天線阻抗 |
50?非平衡 |
|
駐波比 |
優于2:1（全頻段） |
|
調諧速度 |
<1.5秒 |
|
工作溫度 |
-30°C ~ +60°C |
|
耐濕度 |
相對濕度95%，無凝滴 |
|
電源 |
12.6V DC，源自電臺，平均工作電流80mA |
|
重量 |
3.6公斤（標準配置） |
|
尺寸 |
基座長823mm（含彈簧及底部安裝螺柱） 標準鞭長1500mm（2節等長） NVIS加長鞭長1500mm（2節等長） |
|
安裝方式 |
底部中央M16螺柱固定 |
