系統描述
VSAT通信系統由一個主站和若干個VSAT移動或固定終端站組成；
VSAT系統工作在14/11GHz的KU頻段以及C頻段；
VSAT綜合了分組信息傳輸與交換、多址協議、頻譜擴展等多種先進技術；
VSAT 系統主要用來進行2Mb/s以下低速率數據的雙向通信；包括數據、語音、視頻圖像等多種信息。
系統特點：
系統設備簡單，體積小，重量輕；
系統安裝、維護和操作簡便；
獨立性強，一般用作專用網，用戶享有對網絡的控制權；
通信效率高，性能質量好，可靠性高，通信容量可以自適應；
可建立直接面對用戶的直達電路，它可以與用戶終端直接接口；
集成化程度高，智能化功能強，可無人操作；
VSAT有一個較強的網管系統；
互操作性好，可使采用不同標準的用戶跨越不同地面網而在同一個VSAT網內進行通信。
VAST衛星天線的選擇—動中通衛星天線
產品特點
采用了先進的“相共振” 技術；
高度30公分，等效0.45米天線；
上行數據傳輸速率可達2Mbps；
單鍵操作方式可自動捕獲衛星；
跟蹤衛星時車速高達160Km/h。

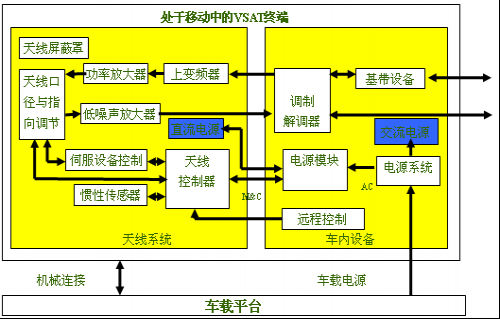

產品構成
產品指標
加速度 >200°/s2 速度 >100°/s2
跟蹤精度 <0.2° 峰值精度 < 0.2°
發射 （14.0GHz） 35.5dBi
接收 （10.95GHz） 31.5dBi
極化 線極化
方位角 360°連續
仰角 20-70°
極化 ±95°
EIRP(含天線罩) 44.0dBw
G/T(含天線罩) 11.0dB/K
接口及物理指標
RF 50 歐姆 Tx / Rx TNC 接頭
電源 AC220V，500W，5A（最大）
重量 164.5磅
尺寸 47×47×11.7
風速 100 米/小時
溫度 (操作狀態) -30℃-30℃
儲存 -40℃-50℃
濕度 100%
雨量 40米/小時下2”/hr
沖擊和震動 MIL-STD-810F
高度 15,000

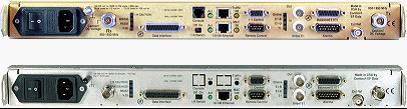

衛星調制解調器
產品特點
CDM-570和CDM-570L優化于衛星通信；
通過串口或前面板USB 端口可以方便升級；
具有幀結構模型的 嵌入遠端監控EDMAC ；
可預存10組完整的配置信息及事件日志；
具有IP 模塊和Vipersat 管理系統VMS 。
產品性能
頻率范圍 CDM-570： 50～90或100～180MHz, CDM-570L：950～1950 MHz,100 Hz 頻率分辨率；
輸入/輸出阻抗 CDM-570：50 或75Ω，CDM-570L：發送和接收50Ω，N型連接器；
數據接口 EIA-422/-530、V.35、同步 EIA- 232、G.703 T1、G.703 E1 平衡或非平衡數據速率范圍（1 bps 可編程，完全獨立的發送接收速率）；
編碼范圍：
2.4 kbps～1.5 Mbps 、4.8 kbps～3.0 Mbps
8.7 kbps～4.4 Mbps 、10.8 kbps～5 Mbps
13.6 kbps～5 Mbps 、16.8 kbps～5 Mbps
4.8 kbps～5 Mbps
