門禁系統根據與計算機通訊的方式可分為獨立型門禁系統和聯網型門禁系統，獨立型門型系統由獨立型門禁機（讀卡器和控制器）+開門按鈕+電鎖+電源+感應卡組成，其安全性較差，設置卡的權限不便捷，是我公司不提倡使用的一種模式。
型網型門禁系統根據通訊方式的不同可分為RS485聯網型門禁系統和TCP/IP網絡型門禁系統。其安全系數高，性價比好，功能強大，操作便捷，可以通過刷卡記錄數據分析和管理實現考勤等增值功能。

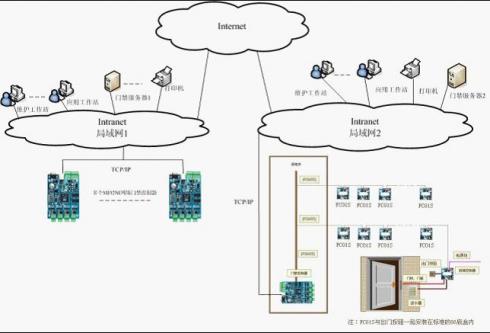

TCP/IP聯網型門禁系統結構圖
TCP/IP 通訊協議是當前計算機網絡通用性標準協議，具備傳輸速度快，國際標準，兼容性好等優點?？刂破鞯慕尤敕绞?，和局域網的HUB和計算機網卡的接入方式一樣。
TCP/IP 門禁控制器的優點：
采用國際標準的流行通訊協議，先進性和性能都比較好，是門禁行業的發展趨勢。組網數量無限制，組網范圍廣，可以跨地區，甚至跨國界。通訊速度快，適合過萬人，過百門的門禁系統。通訊質量穩定，不容易受到外界干擾。如果用戶已經有局域網等網絡可以不用重新鋪設網絡，利用現有網絡組網。
INSANO門禁控制系統主要負責對人員出入控制，其主要結構由門禁管理軟件、門禁控制器、讀卡感應器、電控鎖、出門按鈕、門狀態監控門磁組成。一個門禁控制器最多可以控制32個門，下圖為非接觸式IC卡門禁控制系統拓樸圖。
本系統主要采用英賽諾網絡門禁系列產品（ISN02_MS、ISN04_MS、ISN08_MS），產品通過10/100M以太網以TCP/IP協議實現與上位機數據通信，每臺控制器最多可以同時控制32個門禁單元，每臺控制器的發卡量可達1萬張。且系統可脫機工作，脫機工作時每臺控制器可存儲多達1萬條事件告警記錄。
本門禁管理系統，具備相當的靈活性，可根據用戶單位的不同的管理需要，事先設定某一個PC機工作站，作為全系統通信中心、管理中心（含證卡中心）、監控中心，對本門禁系統進行管理，也可以將各中心分別安裝在不同的PC工作站上，分別由不同的PC機工作站對各模塊分別進行管理，以滿足不同用戶的需求。
門禁控制平臺，可為用戶預留足夠的功能擴展空間，當用戶單位需要擴展考勤、巡更功能時，只需在PC機工作站上，加裝相應的考勤或巡更管理軟件，無需硬件投入，即可實現考勤或巡更功能。
單個INSANO門禁控制點，可實現以下功能：
1 限制人員出入功能
只有擁有系統授權卡的人員，方可以啟動本系統實現正常的進出功能。對于非授權卡人員，本系統會報警，提示保安值班人員。根據客戶的需求，可選取以下控制方式：
控制識別方式

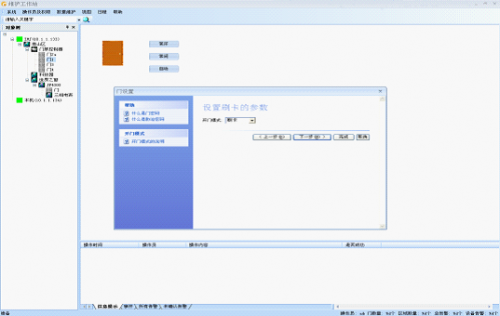

u 常開：管理員在軟件界面選中某個門點擊“常開”，可以遠程把門鎖打開。遠程“常開”操作可通過設置形成記錄。當控制器被設置為“常開”后門鎖會一直打開。
u 常閉：管理員在軟件界面選中某個門點擊“常閉”，可以遠程把門鎖關上。遠程常閉操作可通過設置形成記錄。當控制器被設置為“常閉”后原有的按鈕、刷卡均不能開門。
u 刷卡開門：讀卡器讀到合法卡開門。
u 密碼開門：如果使用帶密碼鍵盤的讀卡器，系統可設置為密碼開門，用戶只需輸入正確的門密碼就可開門。
u 卡+密碼：如果使用帶密碼鍵盤的讀卡器，系統可設置為卡＋密碼開門。即需要用戶刷卡后輸入正確的密碼，卡和密碼都正確后才予以開門。可以一卡一密碼，即每個人都擁有自己的密碼。
u 卡或密碼：如果使用帶密碼鍵盤的讀卡器，系統可設置為卡或密碼開門，即用戶只要刷合法卡，或輸入正確的門密碼，即可開門。
u 首卡常開：擁有首卡常開權限的人在開門時間段內刷卡后，使門保持常開狀態，,過規定時間門自動取消常開。
u 首卡啟動：在開門時間段內，擁有首卡啟動權限的人刷卡后，其他人刷卡才能夠進入。
u 多卡開門：特定的場合需求，即要求幾個人同時到場，依次刷卡門才開。某個人單獨到場門刷卡不開。
u 組合卡開門：可以設定“A部門1個＋B部門2個＋C部門1個＋處長1＋局長1個”在開門時間段內全部到場刷卡才能開門。
u 按鈕開門：通過出門按鈕開門
u 遠程開門：管理員選中在某個門后點擊軟件界面上的“開門”，可以遠程把門鎖打開一次，開門時間就是按鈕開門時間。遠程開門操作可通過設置形成記錄。
u 遠程常閉：選中在某個門后點擊軟件界面上的“常閉”，可以遠程把門鎖關閉，且之后讀卡和按鈕都不能開門必須再到軟件上設置“自動”才能恢復讀卡和按鈕開門的控制模式。
u 辦公室模式：再此模式下可以聯動房間內燈、空調、飲水機等。
2 強大而便捷的日程表管理功能
靈活的日程表管理，通過圖形界面可以快速定義允許開門的日期和時間段及靈活的設置工作日、休息日、節假日，每天最多可設置8個時間段。
3 記錄存檔及查詢功能
可以實時地對授權的進出人員進行系統登記和存檔，系統隨時可以查詢任何時間任何員工的刷卡記錄。
4 實時上傳、下載功能
當控制器與PC通訊時事件記錄和告警記錄實時主動上傳到控制中心，控制中心的控制信息能下傳到門禁控制器。
5 聯動功能
當發生火災時，火災自動報警系統提供強切信號給本門禁系統，本門禁系統，開啟相關門禁控制點的門，以便人員疏散。并保持鎖為長開狀態，直到MAX門禁控制平臺被復位或通過上位機管理軟件解除消防狀態。門禁系統也能夠充分與監獄現有的各種監控系統相結合。門禁控制模塊可以聯動聲光警號、照明系統、各種探測器、報警主機或模塊、硬盤錄像機等設備，形成一個嚴密的一體化安防體系。
6 防盜報警連動功能
本門禁系統可在硬件上實現報警聯動,當非法開門或門未關等非正常狀態時,會發出報警信號給安防系統，由安防系統作報警連動處理。
功能特點
特點
u 工業級設計，高可靠性
u 用SMD技術生產，品質穩定可靠
u 控制器采用32位工業級ARM7或ARM9處理器，比一般門禁系統處理的速度更快，質量更具可靠性
u 控制器采用正版RTEMS實時操作系統，系統運行更加穩定暢通
u 快速的響應速度，在已存儲10萬張卡的基礎上判斷有無開門權限及做出開門響應時間小于02S
u 支持安全脫機工作，不需連接電腦也能正常工作
u 支持多門互鎖
u 控制器電源輸入具有過流、過壓、反壓保護，600W防雷、防止意外接線錯誤損壞控制器，同時讀卡器的LED燈和蜂鳴器聲音在刷不同權限卡時有不同的反應。
u 控制器具有防撬、防拆監測，保證控制器的安全
u 強大的數據處理能力、海量的存儲空間，最大存儲量可達32M
u 開放式設計，兼容性強，可以和市場上各種品牌的讀卡器和門鎖配套使用
出入授權
u 可靈活設置無限個節假日、無限個工作日、且對每個工作日可設置8個時間段。
u 可靈活設置不同用戶的開門權限。
u 能夠按照部門或級別進行授權
u 能夠按照樓層來授權
u 能夠按照門來授權
u 能夠對員工進行單獨授權
事件記錄
u 正常刷卡事件
u 異常刷卡事件
u 非注冊卡事件
u 多種報警事件：門開超時、非法闖入、脅迫進入、違反反潛回規則、出門按鈕被剪、出門按鈕短路、機箱被撬、機箱被拆
輸入輸出
u 兼容多種前端輸入設備：支持各種Wiegand讀卡器，Wiegand接口提供聲、光響應輸出
u 輸入和輸出
2路讀卡器輸入、1路門磁輸入、1路出門按鈕輸入、1路電鎖輸出、2個輔助輸入、1路輔助輸出
u 過壓、過流保護：所有輸入、輸出端子均帶有過壓、過流保護，所有繼電器輸出端子均帶有瞬間過壓、過流保護
INSANO網絡型門禁是一種真正基于TCP/IP網絡的IC/ID卡門禁器，它采用32位處理器為ARM7/ARM9為主控芯片，內部運行RTOS實時操作系統和FAMS存儲管理系統，集處理、存貯、通訊功能于一塊主控板上，工業級的設計，高可靠性，
快速的響應速度，在已存儲10萬張卡的基礎上判斷有無開門權限及做出響應速度小于02S。
人性化的軟件操作界面，簡單實用，功能強大，無需專業知識即刻輕松掌握，安裝快捷，培訓更加輕松．
獨立自主的知識產權和開放式的數據通訊協議，使您的系統集成更加便捷
ISNSYS門禁管理軟件采用模塊化設計，通過采用通訊層、邏輯處理層和界面層分開的系統結構，可根據應用規模和行業不同分別提供有針對性的門禁管理軟件。
對于小規模系統，可以將ISNSYS門禁管理軟件安裝在一臺電腦上或多臺電腦，系統根據小規模用戶的特點提供操作簡單、便捷、集中、功能強大的操作界面，對于大規模系統，ISNSYS門禁管理軟件可以支持多臺服務器的分布式處理，通過多服務器處理可以輕松實現10萬個門以上的大規模的應用；同時系統可以提供功能各不相同的多種工作站，比如：
維護工作站：用于設備維護人員
應用工作站：用于門禁使用單位
綜合工作站：綜合維護工作站和使用工作站的功能
WEB工作站：用于通過WEB進行數據訪問和發布
行業應用工作站：比如銀行金庫管理工作站；
由于ISNSYS門禁管理軟件采用模塊化分層設計，因此ISNSYS門禁管理軟件具有充分的柔性，可以根據用戶的需要迅速的進行定制。
ISNSYS門禁管理軟件提供的各種工作站專門針對不同規模、不同行業的用戶進行優化，有針對性的提供專業、簡潔、易用的軟件界面。系統界面采用Windows XP風格，提供大量的向導和隨處可見的在線幫助，真正做到不需要看操作手冊就可以使用。
ISNSYS門禁管理軟件提供人員（也叫持卡人）導入功能，可以快速通過EXCEL快速導入人員信息。同時系統提供對人員和區域無限級分組的功能，同一個人可以屬于多個人員組，同一個區域也可以屬于多個區域組，這樣給門禁授權帶來巨大的便利，特別對于大系統而言更是如此；舉個例子：某個公司有研發部、市場部，我們可以把研發部所有的辦公室放到一個研發部辦公室組，把市場部所有的辦公室放到一個市場部辦公室組，然后把兩個部門的經理辦公室放到經理辦公室組，把研發部所有的人放到研發部人員組，把市場部所有的人放到市場部人員組，把兩個部的經理放到經理組，對于這兩個部門我們可以通過組授權的方式，指定研發部的人只可以進研發部的辦公室，市場部的人只可以進市場部的辦公室，經理可以進所有的辦公室，而不需要一個人一個人，一個地方一個地方的授權，并且當一個研發部人員調到市場部只需要將這個人員拖動到市場部，其開門權限就自動從研發部變成市場部人員的開門權限。
1) 卡片發行后，可以在一卡通實施的范圍內進行各類授權操作，如身份認證、門禁、巡更，并拓展到考勤、電梯控制、圖書資料借閱等。
2) 可以對卡片進行發行、掛失、解除掛失、換卡和離職處理。
3) 密碼修改，持卡人不慎忘記密碼，可憑個人證件在發卡中心更改密碼。
4) 授權是一卡通系統的一個發卡中心的具體體現，在發卡中心可直接對一卡通系統中各個子系統的任何設備分別授權。
ISNSYS門禁管理軟件提供類似Windows安全權限管理的操作權限管理，系統可以定義什么樣的操作員具有什么樣的操作權限，還可以把這些規則應用到某個范圍，比如說，我有一個門禁系統，在北京有一部分，在深圳有一部分，我們可以實現在北京的操作員A只能控制北京的門，也只能給北京的門發卡授權，在深圳的操作員B只能控制深圳的門，也只能給深圳的門發卡授權，當然我們也可以指定一個操作員C可以同時控制北京和深圳的門，也可以同時給北京深圳的門發卡授權；
ISNSYS門禁管理軟件提供完善的日志管理功能，操作員的任何操作都被記錄到數據庫中，并且不可以進行修改，系統同時提供對日志信息的查詢統計功能。

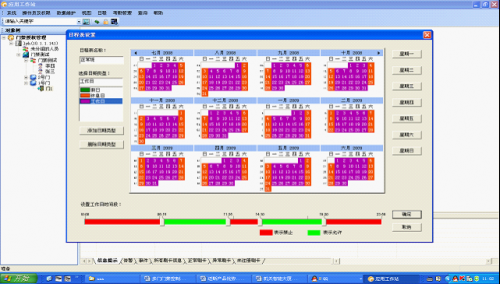

ISNSYS門禁管理軟件提供所見及所得的日程表定義功能，通過圖形界面可以快速定義允許或拒絕開門的日期和時段。
ISNSYS門禁管理軟件具有多種報警，用戶可以根據需要選擇哪些報警需要顯示，也可以根據需要自定義報警。報警可以根據種類分為一般告警、重要告警和緊急告警等3個級別，不同報警顯示不同的顏色。系統可以對報警進行確認、查詢和統計。
ISNSYS門禁管理軟件提供對刷卡事件、開門信息等設備信息以及報警的統計和分析功能，可以提供多種格式的報表，也可以將統計數據導出到EXCEL數據表中。
門禁控制器發生的各種刷卡事件、開門信息和報警實時上傳到ISNSYS門禁管理軟件平臺，并通過不同界面進行實時顯示。
各工作站均能自定義輸出所進行的操作事件報表，日報，周報，月報甚至年報等。
1、服務器最低配置要求（可與網絡服務器共用）
² CPU： PIII或以上
² 內存： ≥512Mb
² 硬盤： ≥40Gb
² 網卡： 10/100M/TCP/IP
² 操作系統： Windows2000 Server版、Windows XP
² 數據庫： Microsoft SQL-Server 2000
2、管理/監控工作站最低配置要求
² CPU： PIII或以上
² 內存： ≥512Mb
² 硬盤： ≥20Gb
² 網卡： 10M/100M、TCP/IP
