軍隊營區安防保衛管理系統技術方案

2014-04-21 10:36:40

來源：

第一章前言

隨著全球軍事技術信息化水平的快速提升，為進一步加強部隊的管理，提高部隊的安全防范手段和技術水平、維護部隊的戰斗力、保障部隊設施的安全，建設營區安防保衛系統勢在必行。

在軍隊里，現代化管理需要運用先進的科學技術手段，將電子技術與計算機控制集成在一個完整的體系中。安全是首先需保障的問題。利用現有的監控保安設備，可有效的加強對部隊人事管理、進出車輛的管理、物品存放的管理等。并能通過視屏監控系統直觀及時的觀看到重要地點的現場情況，重要車輛的進出時間，以及槍械等重要物品的監督。增強安全保障措施，是軍隊現代化管理的有力工具。

建設數字化的營區安防保衛系統，標志著營區安防的中心，正在從傳統的模擬監控系統時代轉變到充分發揮信息技術的數字監控系統時代。其實質就是通過數字化的信息系統，將視頻監控、人事管理、門禁通道管理、物品出入管理、巡更管理、遠程抄表、傳感設備報警等各子系統融合，實現了圖像和數據的專網傳輸，各項管理信息的統一管理，以及報警設備的聯動反應。

數字化營區建設是軍隊安防發展的必然趨勢,是數字化部隊和數字化戰場建設的必然要求。數字化營區建設和管理不僅能提高管理效率,節省人力、物力、財力成本。并且能大大提高工作效率，使?fàn)I區管理邁上一個新臺階。

第二章系統解決方案

2.1 系統技術標準

2.1.1 系統的設計目標

本系統設計目標為：

l 以人為本；

l 適用性；

l 先進性；

l 可靠性；

l 實施的可行性；

l 標準化、開放性；

l 可擴充性；

l 數據安全；

l 易操作性；

l 針對性；

2.1.2 系統的設計依據

Ø GB50168-2006《電氣裝置安裝工程電纜線路施工及驗收規范》；

Ø GB/T50311-2007《綜合布線系統工程設計規范》；；

Ø GB/T50314-2006《智能建筑設計標準》；

Ø GB50348-2004《安全防范工程技術規范》；

Ø GB50396-2007《出入口控制系統工程設計規范》；

Ø JGJ16-2008《民用建筑電氣設計規范》；

2.2 系統概述

數字化營區安防保衛系統建設，主要由：視頻監控子系統（聯動）、人員請銷假管理子系統、車輛派遣管理子系統、貴重物品管理子系統、巡更管理子系統、門禁管理子系統、訪客管理子系統，共七大部分組成。

其中中心管理平臺部署在主控中心，由數據庫管理服務器、中心管理服務器、媒體交換服務器、磁盤陣列等設備組成，集中統一管理系統的所有設備及用戶，具有設備接入、狀態管理、告警管理、時鐘管理、控制管理、調度管理、用戶管理、權限管理、媒體信息轉發、分發、存儲、回放等功能等功能。同時，在主控中心部署監控業務臺、綜合管理業務臺、電視墻等設備，提供視頻顯示、遠程控制、系統管理等業務。

現場由各應用子系統的前置終端設備、電源系統、網絡傳送部分等組成。

2.3 人員請銷假管理子系統

2.3.1 系統功能分析

軍隊，是一個紀律嚴明，管理嚴格的單位。無論是對士兵的管理，還是對外來人員的管理都非常的嚴格。必須做到出入受控，且均有記錄可查。傳統的管理方式單靠人工來管理，憑領導批條通行、士兵或訪客進出申請流程復雜，靠落后的信息傳遞手段效率低，通行記錄難統計，不便于管理。

為了解決這一問題我們提出數字化人員管理系統。

系統特點為：每一張智能卡都有唯一的代碼，且不可復制，可代表持卡人或車輛、物品的身份。讀卡系統識別快速，可靈活設置權限，比如分時段管理、分組別管理，隨時增刪卡片權限等，并且每一次進出系統均會儲存記錄以備查詢。這些功能，恰好解決了傳統門禁、通道管理系統存在的諸多問題。在軍隊營區的人員管理中，智能卡識別結合系統軟件功能，不僅可實現人員進出管理，還可實現請銷假、考勤、人事管理等。

系統主要實現的功能：

v 人員信息管理

包括人員基本信息、所屬部門、機構、人員類型（軍官、下士、下士以上、列兵），索引信息齊全；

v 請銷假管理

請銷假功能主要針對軍營中包括軍官、各級士兵等人員外出時必須經過的審核管理手續。其特點完全符合軍營的特殊管理要求，流程謹密合理、操作簡捷、請銷假靈活機動；

v 單據管理

具有對人員請假列表、未審核單據、已審核單據、單據統計的管理，實時顯示、及時更新；

v 異常處理

具備自動統計請銷假異常情況并存儲到‘異常處理’即‘人員超假列表’中，供管理人員及相關領導進行相應處理；

2.3.2 系統組成及網絡結構圖

營區人員請銷假管理子系統是由以下設備組成：

1、系統主設備：

l 控制器（CHD802AT-E）；

l 讀卡器（CHD602A-CPUR、CHD601P/PM可選）；

l ATM人員請銷假信息查詢機；

2、系統配套設備：

l 電鎖（電插鎖、磁力鎖、靈性鎖視門材質選配）；

l 電源（CHD-PS212；

l 聲光報警器（可選）；

l 多媒體音箱；

l 管理工作站（數據庫軟件、管理軟件）；

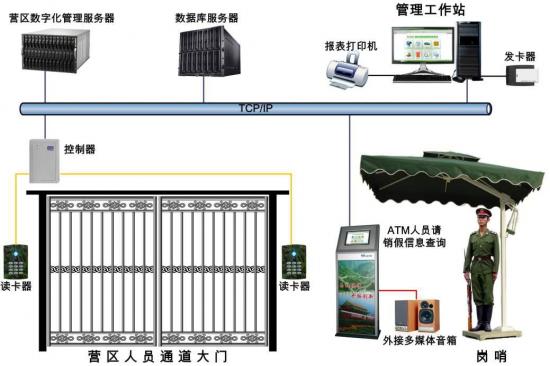

系統的網絡結構圖：

2.3.3 系統工作流程

2.3.4 系統工作流程說明

1）流程描述：

請假分為正常短假、特殊短假、正常長假、特殊長假。正常短假時間段系統設置(8:00-18:00), 在24小時之內正常短假外為特殊短假。正常長假,特殊長假在24小時外。正常，特殊是根據假期來設置(婚假、產假、喪假等)。

假期審核最高為3級審核，4種假期類型審核級別有系統自行設置。

若為短期假，士兵需拿請假條，到連長處進行審批，審批通過后，則由值班管理員進行網上錄入請假類型及返回時間，同時賦予士兵卡出門權限。

若為長期假，士兵需拿請假條，先到連長處進行審核，審核通過后，由值班管理員進行網上錄入請假類型及返回時間，之后由司令部值班領導進行審批，審批通過后，賦予士兵卡出門權限。

若士兵在請假時間內返回則卡權限有效，否則卡片權限將失效；士兵必須到值班室登記說明延時原因，工作人員需手工錄入系統、注銷假條。

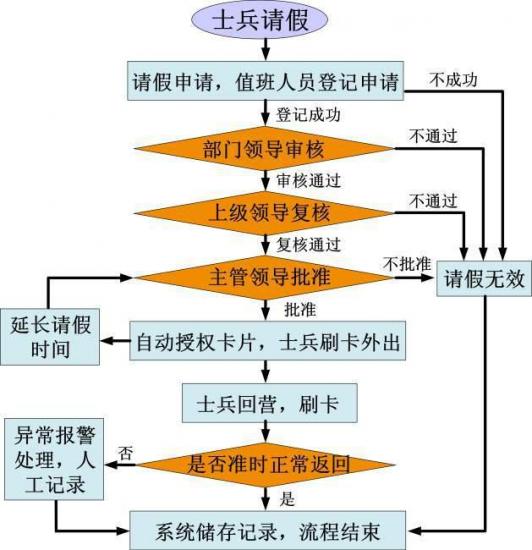

2）流程圖：

2.4 車輛派遣管理子系統

2.4.1 系統功能分析

車輛，仍然是目前最主要的交通工具，用來運輸人、貨物等。在軍隊中，車輛更是具有重要的意義，人員、裝備、物質等，都靠它來運輸，跟隨部隊數字化建設的步伐，軍隊對車輛的需求量不斷增加，種類也增多。在這種情況下，傳統的車輛派遣管理方法已難以滿足現代化發展的需要，給部隊建設帶來了諸多不便，現行的派遣管理主要靠“領導批條子、值班員寫卡片”等，不容易實現規范化管理，也不方便形成一個完整的車輛管理記錄，且因?yàn)閱慰咳肆?，容易出現監管不力，較易出現管理混亂，效率低下、安全隱患、貽誤時機、私自挪用等不良現象時有發生。

因此，我們提出一個全新的解決方案：數字化車輛管理系統，使用該系統，以上問題均得以妥善解決。

系統主要實現的功能：

v 車輛信息管理

每輛車從購置開始，便在系統中建立一個屬于這輛車的檔案信息，錄入一切與該車輛相關的信息，包括圖片。并給該車配置一張智能感應卡，車輛以后的使用、維護保養均將被錄入檔案中；

v 車輛派遣管理

提供一套完整的車輛派遣申請、審批流程，當士兵或軍官有用車需要時，到部門值班室進行申請，選擇車輛、司機等，填寫申請單，領導對其所管轄范圍內車輛進行審核。審批通過后，在請假時間段內有權限可出入營區；

v 駕駛員管理

系統完整記錄駕駛員個人信息、派遣信息及崗位變動情況，供相關工作人員查詢；

v 車輛保養管理

主要是對車的保養登記和信息查詢，何時該進行保養，系統會自動提醒。何時保養，何時維修，均有記錄；

2.4.2 系統組成及網絡結構圖

營區車輛管理系統是由以下設備組成：

l 控制器（CHD805D3-E）；

l 遠距離讀卡器（CHD915R）；

l 自動道閘；

l 地感控制器；

l 手動開閘按鈕；

l 管理工作站（數據庫軟件、管理軟件）；

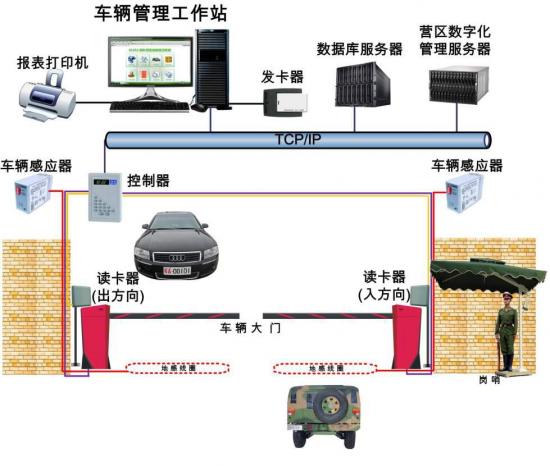

系統的網絡結構圖：

2.4.3 系統工作流程

2.4.4 系統工作流程說明

1）流程描述：

車輛外出審核分為長途車審核，短途車審核。區分長短途車為行駛公里數(自行設置)。長短途審核級別為系統自行設置，最多為2級審核(審核，批準)。一般短途為1級審核也可2級審核，系統可設置)，長途為2級審核也可為1級審核，系統可設置。

申請車輛可預約，一輛車不能在同一時間段預約2次。車輛回營自動刷卡，車輛超時返回，系統報警，人工處理外出超時車輛。

車輛的權限管理分三種情況：

1、對于經常出入營區的特殊車輛，車上安裝無源卡，進出大門無時間限制；

2、對于營區內運輸車，車輛安裝無源卡，平時無進出門權限，必須申請用車，獲批準后車輛卡授權，方可出門。若沒按規定時間內返回則記錄晚歸原因并生成歷史報表；

3、對于臨時進出的社會車輛，在值班室發放一張臨時車輛卡，規定相應時間，出門時交還臨時卡并保存記錄。

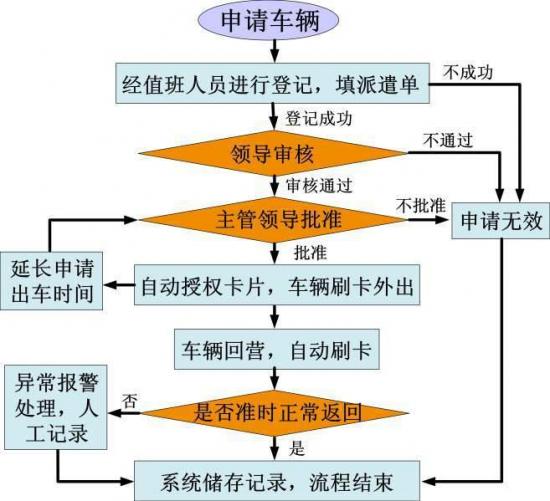

2）流程圖：

2.5 貴重物品管理子系統

2.5.1 系統設計功能描述

軍隊中的物品管理，除了對槍支彈藥這些需要特別嚴格管理的武器裝備之外，還有其它物品的管理，比如貴重物品、機密資料等等，這些物品通常為：筆記本電腦、存放資料的移動硬盤、U盤、光盤，檔案或文件，軍用器械等，這些物品，通常不是價值較高，就是保密要求較高，不可以隨便借出使用，需要有一套嚴格規范的制度及手段來進行管理。物聯網管理系統中的物品管理模塊正是一套最好的管理工具。

系統可實現對物品的全程監控管理，比如某件物品現在處于什么狀態，是存放在該物品的保管室中，還是被人借用，被誰借用，借用因由，預計何時歸還，等等。管理人員可隨時在模塊中對信息進行查詢、統計整理，及時掌握物品的情況，實現對物品的嚴格管理。在存放物品的房間或樓棟大門設置有自動讀取物品上編碼卡片的設備，如果不經借用手續私自攜帶物品外出，系統自動報警，配合視頻監控系統以及值班門衛的管理，可有效防止偷盜物品行為的發生。

系統主要實現的功能：

v 物品信息管理

對物品具有系統化的歸類管理，物品基本信息、物品類型、物品特殊信息、物品對應電子標簽信息，可根據其特有屬性進行檢索；

v 物品借還管理

提供一套完整的物品借用申請、審批流程，當士兵或軍官需要把某物品借出使用時，須到部門值班室進行申請，填寫申請單，領導或物品管理員對其所管轄范圍內物品借用的審核。審批通過后，在借用時間段內便可攜帶物品外出，否則違規報警；

v 實時跟蹤記錄查詢

管理人員可由系統詳細了解物品目前使用狀態。如借還情況、使用頻率、保養周期、保養記錄等；

v 電子標簽

物品本身綁定特制智能電子標簽，系統自動檢測其是否離開存放區域；

v 物品保養管理

主要是對物品的保養登記和信息查詢，何時該進行保養，系統會自動提醒。何時保養，何時維修，損壞程度如何，均有記錄；

2.5 2 系統的組成及網絡結構圖

營區貴重物品管理系統是由以下設備組成：

1、系統主設備：

l 物品讀卡控制器；

l 報警控制器；

2、系統配套設備：

l 物品標簽卡；

l 電源（CHD-PS212）；

l 讀卡天線；

l 報警器；

l 管理工作站（數據庫軟件、管理軟件）；

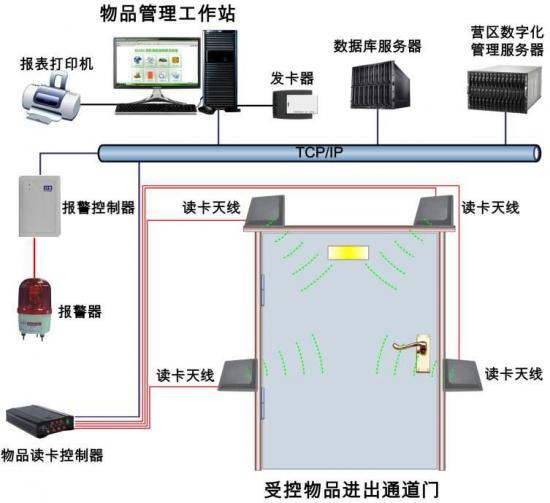

系統網絡結構圖：

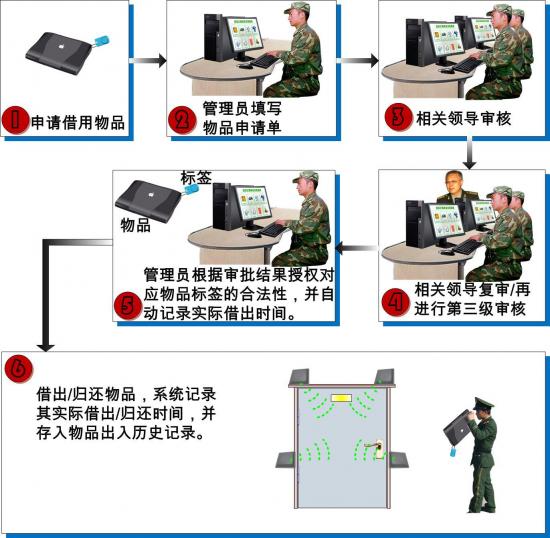

2.5.3 系統工作流程

2.5.4 系統工作流程說明

1）說明描述

物品帶出審核跟車輛審核類似，最高為2級審核，物品的審核級別是根據物品的類型審核，類型設置和審核級別為系統自行設置。物品帶出超時返還，系統自動報警，人工處理超時帶出物品事件。

士兵（攜帶受控的物品）通過安檢時，遠程讀卡器自動讀取該物品上的電子標簽，通過控制器檢測其權限。

系統使用在線式管理方式。對于軍用重要物品的進出管理，均采用紙質標簽卡，牢固的粘貼在物品上。當士兵需攜帶外出時，必須先申請，審核，批準等流程。物品通過人行通道時，系統自動讀該標簽卡，如通過批準外出的，系統自動儲存通行記錄，如未經過批準外出的，系統自動報警。

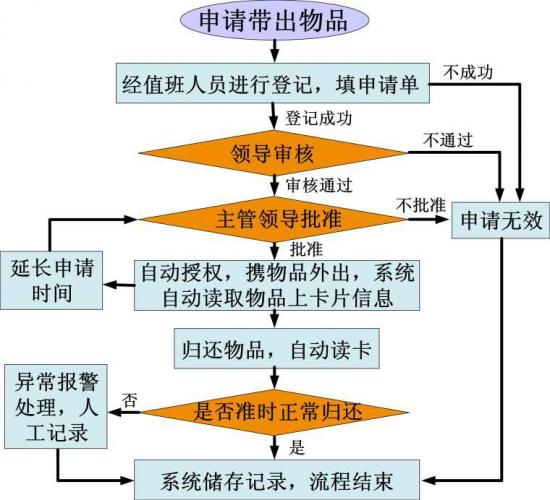

2）流程圖

2.6 門禁管理子系統

2.6.1 系統設計功能描述

在各個重要場所、受控區域通道門處安裝門禁系統。人員進出必須刷卡或進行生物特征識別，系統驗證有效方可通行，并儲存記錄。否則系統拒絕開門并報警，同時可聯動視頻監控系統、消防管理系統、對講、防盜報警系統。

系統主要實現的功能：

v 權限管理

系統管理權限、門禁使用者權限分類清晰明確，用戶權限設置靈活；

v 時段功能

可靈活設置各門時間段，對應使用者的使用權限；

v 開門方式多樣

具有刷卡、密碼、生物識別（指紋、人臉、靜脈、虹膜）等及其組合的開門方式；

v 報警功能

系統具備門狀態監測、系統設備自監測、非法權限監測、消防監測并提供實時報警信息；

v 聯動功能

系統聯動視頻監控、消防監控、對講系統等，實現多個安防子系統相結合、互補充的功能；

v 記錄存儲

系統自動與控制器通訊，保存所有操作記錄即使在斷網情況下，門禁仍可獨立運行，待下次通訊時上報脫機記錄，系統自動生成報表供檢索；

2.6.2 系統的組成及網絡結構圖

營區門禁管理系統是由以下設備組成：

1、系統主設備：

l 控制器（CHD802AT-E、CHD806D2-E）；

l 讀卡器（CHD602A-CPUR、CHD601P/PM可選）；

l 指紋儀（CHD200F可選）；

2、系統配套設備：

l 電鎖（電插鎖、磁力鎖、靈性鎖可選）；

l 電源（CHD-PS212）；

l 管理工作站（數據庫軟件、管理軟件）；

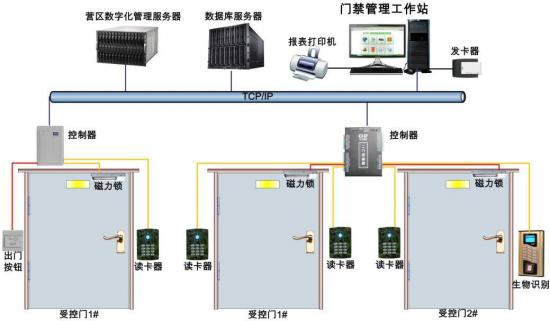

系統結構圖：

2.6.3 系統工作流程

2.6.4 系統工作流程說明

1、聯網：所有控制設備通過TCP/IP通訊協議聯網到系統管理中心值班室或中心管理數據庫。

2、參數設置：對各受控門控制器進行各項功能參數設置，所有需進出人員必須在管理中心進行身份信息注冊、發卡并授權到對應門的控制器上。

3、通行使用：人員欲通過受控門，進入時需在受控門外側讀卡器上刷卡（刷卡+密碼、指紋、人臉識別、虹膜、掌紋），控制器、系統判斷是否為有效合法卡，有效則驅動電鎖打開，開門放行；無效則拒絕開門并報警，人員無法通過。出門時需在受控門內側讀卡器上刷卡（刷卡+密碼、指紋、人臉識別、虹膜、掌紋）或按出門按鈕，控制器、系統判斷是否為有效合法卡，有效則驅動電鎖打開，開門放行；無效則拒絕開門并報警，人員無法通過。

4、記錄存儲：控制器、系統存儲所有操作記錄，以備檢索。

2.7 訪客管理子系統

2.7.1 系統設計功能描述

在軍隊營區對外出入口處，安裝該系統的配套設備，如身份證讀卡器，并可結合門禁系統。來訪人員需出示身份證件刷卡登記（同時可領取臨時門禁卡或臨時出入證件），訪客進出出示通行證，系統或工作人員檢驗有效方可放行，并儲存通行記錄。

訪客管理系統實現的功能：

v 訪客信息管理

全面記錄訪客基本信息，所屬單位、機構，拜訪單位，拜訪人員，隨行人員、車輛信息；

v 與門禁相結合

系統可與門禁模塊結合，訪客具有更加靈活的進出活動范圍權限，為營區打造更安全的環境；

v 具備嚴格的審核流程

來訪者必須接受資料審核、受訪單位或個人審核、相關領導審核后才能被授權進入管理區域。在結束拜訪后必須記錄結束時間，并退還相關出入證件；

v 周全的信息記錄

從來訪到結束拜訪、來訪者和受訪單位或個人、審批領導等所有信息都有詳細記錄，以備實時或后期檢索查詢；

2.7.2 系統的組成及網絡結構圖

營區訪客管理子系統根據需要，可與門禁（請銷假）系統結合，其獨立部分主要是由以下設備組成：

一、訪客系統設備：

l 身份證讀卡器（CHD602A-ID）；

l 管理工作站（數據庫軟件、管理軟件）；

二、門禁（請銷假）系統設備：

1、系統主設備：

l 控制器（CHD802AT-E）；

l 讀卡器（CHD602A-CPUR、CHD601P/PM可選）；

l ATM訪客信息查詢機；

2、系統配套設備：

l 電鎖（電插鎖、磁力鎖、靈性鎖可選）；

l 電源（CHD-PS212）；

l 聲光報警器；

l 多媒體音箱；

l 管理工作站（數據庫軟件、管理軟件）；

系統網絡結構圖：

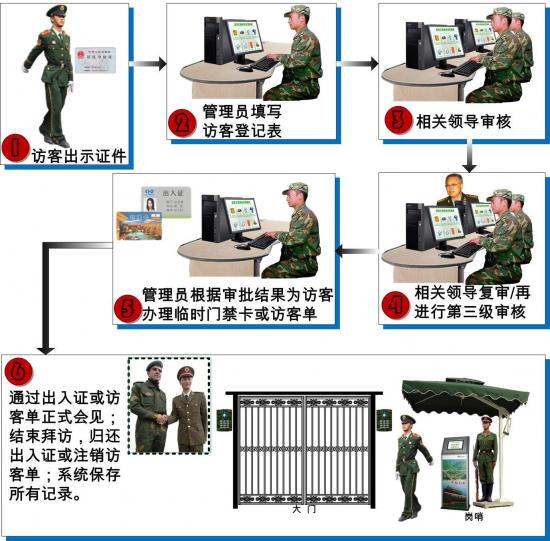

2.7.3 系統工作流程

2.8 在線巡更管理子系統

2.8.1 系統功能描述

在軍隊營區內，在營區四周通道、后防倉庫及周圍、存放重要物質的場所及周圍，防犯要求高，除了視頻監控等手段外，通常還需要巡邏人員每天定時或不定時的進行巡檢，發現情況馬上處理。對于巡邏人員、巡邏路線、巡邏時間、巡邏事件處理的管理，單靠人力，容易出現偷賴、不按時巡邏、事件處理不及時等現像。巡更管理模塊的使用實現了對巡邏工作的最科學有效管理。

在線巡更管理系統實現的功能：

v 巡更系統信息管理

巡更人員管理、巡更設備管理、巡更點管理、巡更路線管理、各類事件信息查詢；

v 實時掌控人員巡更情況

在管理中心設置有電子地圖，從地圖上可了解巡更人員當前所在的位置，哪些巡更點已經巡查，下一個巡更位置是哪里，以及相應的巡更時間；

v 事件處理及時

在線式巡更系統能夠?qū)崟r(shí)反映巡更人員的巡更情況，當巡更人員沒有按指定的時間到達巡更點，或是巡更時發現異常，系統將報警提示，管理中心值班員可以馬上通過對講機與巡更人員聯絡，了解巡更人員的目前狀況，及時處理。

v 巡更員管理

實現對巡邏人員的管理，登記巡更人員信息，指派其巡更時間、巡更地點等，通常可進行排班設置，在一個周期內，巡更人員根據需要分成若干個班次，自動排班，輪流執行巡更工作。實際在部隊的應用中由于沒有固定的巡更人員，所以可進行隨機靈活指派；

v 與門禁、監控系統聯動

巡更系統與門禁、監控系統聯動，巡檢人員必須按照事先規定的路線巡邏，若在規定時間段內，未出現巡邏登記，則迅速聯動視頻監控，觀看現場情況；

v 電子地圖

根據巡更點平面布置及巡更線路，制定出巡更電子地圖，值班員可在地圖上實時察看巡邏工作的進展情況，發現異常及時處理；

2.8.2 系統的組成及網絡結構圖

營區安保在線巡更管理系統由以下設備組成:

1、系統主設備：

l 巡更控制器（CHD802AT-E）；

2、系統配套設備：

l 電源（CHD-PS212）；

l 管理工作站（數據庫軟件、管理軟件）；

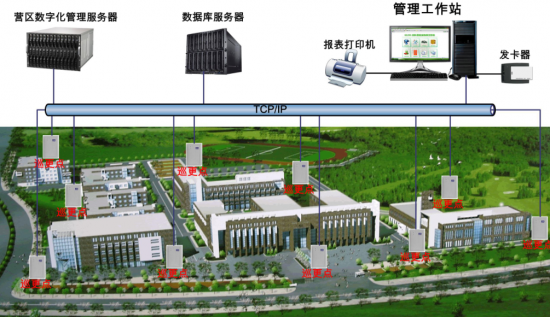

系統結構圖：

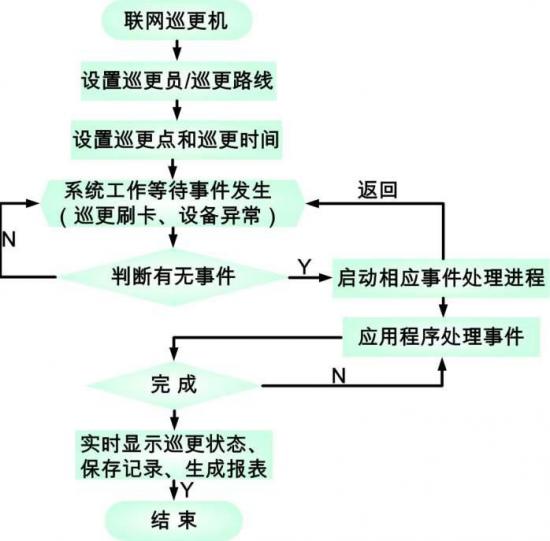

2.8.3 系統工作流程

2.8.4系統流程說明

通過巡更管理員在智能巡檢系統中錄入：巡檢地點，巡檢時間，巡檢人員等信息?？捎行Ч芾硌矙z人員按照規定的路線進行巡檢，確保巡檢有序進行。

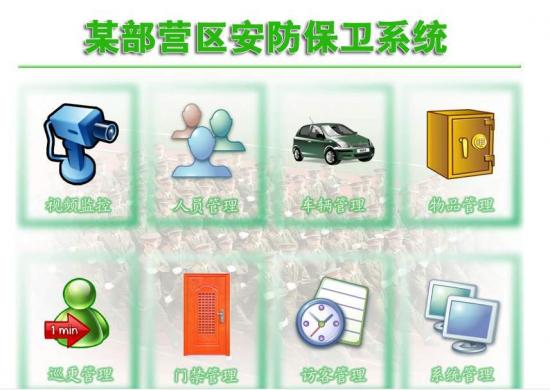

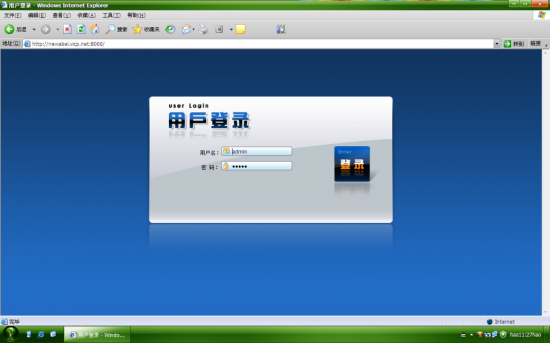

2.9 管理系統平臺

1、系統簡介

國家各級軍事單位作為國防建設的基礎，其安全性是直接關系到國家和軍隊安全的根本。各軍事單位如何采用高科技手段預防和制止外來人員的非法潛入、內部人員的私自外出和進入管制區域等事故的發生，從而更嚴密的保障軍事單位的安全是當前軍隊安保建設的關鍵。

‘軍隊營區安防保衛系統’采用經中國人民解放軍軍用安防產品、中國公安部安防產品認證的設備為基礎，集人員身份識別、重點區域門禁控制、外出請銷假管理、在線式巡更管理、車輛派遣管理控制、訪客管理、貴重物品管理等多個安防子系統于一體，并嵌入視頻監控的聯動應用。為軍事單位對人員、通道及管制區域進行自動偵測和管控建立高效的技防、物防基礎，結合軍事單位的保衛人員，形成‘三防合一’的高安全性安防體系，從而有效地預防和消除安全事故，加強防御控制能力，實現了軍事單位對安保系統提出的‘主動防御、全面管控、快速響應’的最高要求。
