作為安防系統重要的安全防范系統之一，基于雷達技術的智能周界入侵探測系統是提高預警能力的有效技術防范措施，要求對遠距離闖入虛擬圍界的行為及時發出報警和警告以達到及時處置和防范的目的，確保區域安全。

基于雷達技術的智能周界入侵探測系統的前端由分布式智能雷達探測器節點組成，輔助以視頻復核手段(由周界安防管理平臺后臺實現)實現融合感知、協同探測，克服傳統探測手段單一、誤報率高、安全性差的缺點，同時可聯動視頻、聲光及廣播等設備。系統對圍界進行全天時動態智能感知，具備很強的環境適應性和智能性，提高全天候、全天時的檢測性能，降低虛警、漏警率。

系統由前端探測分系統、聯動控制分系統、網絡傳輸分系統、控制中心分系統（系統集成平臺）。

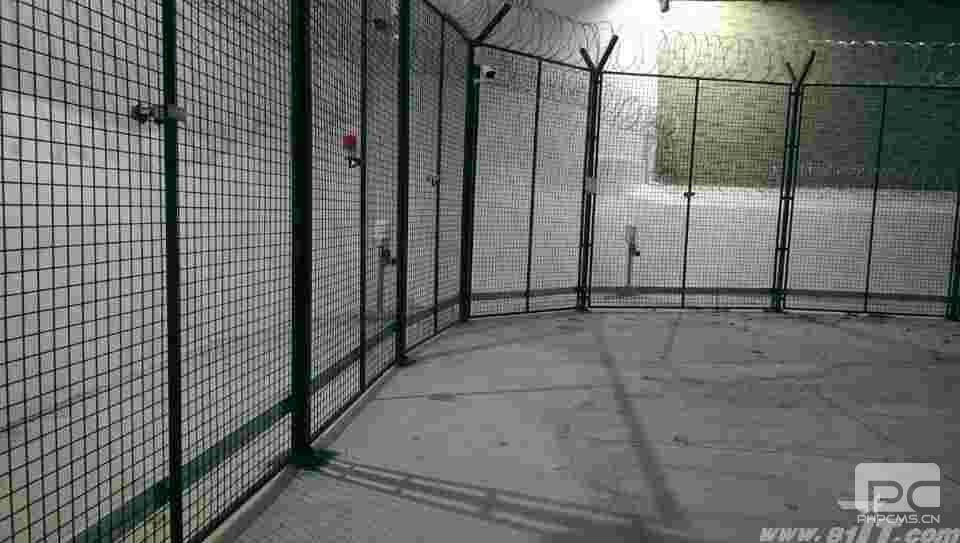

雷達周界報警系統效果圖

1.1.2 設計思路

前端探測分系統主要由雷達探測器組成。通過對信號的采集、分析、融合，完成報警輸出，同時可以結合天氣站及第三方報警手段，在控制中心報警處理功能模塊實現第二級算法融合，最終輸出報警事件，完成報警聯動。

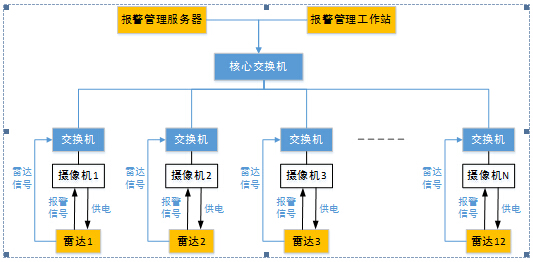

（系統架構圖）

雷達報警沿圍界向外延伸5米設置探測報警區，高2-6米，當有人進入報警區域時：

Ø  系統自動檢測到人體移動

Ø  自動定位入侵者在預警區的位置；

Ø  自動在電子地圖上顯示入侵者的位置；

自動記錄警情及自動轉發報警信息；

1.1.2.1 目標探測

采用IR-UWB沖激超寬帶脈沖發射信號，使用收發一體和鄰近收發融合的復合式傳感器技術。雷達采用一維成像技術，每兩臺鄰近雷達構成二維成像，通過實時計算發射信號和不同距離門限上的背景變化，從而對入侵目標進行高探測率的連續識別，在雷達天線傳感器的發射接收范圍可實現大范圍目標入侵探測。

1.1.2.2 目標定位

雷達通過計算雷達發射源、目標、雷達接收端的飛行時間，可實時探測目標的距離信息。雷達的天線結構采用多發多收裝置，針對入侵目標，可以測量得到目標到雷達的距離，每兩個鄰近雷達測量到的目標距離相交，利用環境三角關系，以雷達天線陣面法線方向為基礎參考面，可以得到目標的真實位置關系。

1.1.2.3 目標跟蹤

采用卡爾曼跟蹤算法，雷達能夠?qū)Τ掷m(xù)跟蹤目標的連續運動。

1.1.2.4 防區劃分

雷達可連續跟蹤目標的位置坐標，用戶設置任意多邊形防區，保證只有出現在防區的目標，才會輸出報警信息。

1.1.3 系統部署

Ø  雷達采用3~6GHz超寬帶頻段，采用寬溫設計，不受雨、雪、霧、沙塵、大風等惡劣天氣影響，不受外部電子干擾，適用于復雜地面環境中的運動目標探測。

Ø  雷達由陣列天線，固態微波射頻組件、FPGA基帶信號處理平臺和ARM總控系統構成，系統采用先進的雷達信號處理算法，實時學習周圍背景環境變化，能夠在90米長X5米寬度的探測區域內快速發現并同時跟蹤目標，電子掃描刷新頻率<100毫秒。

Ø  雷達可實時測量入侵目標的距離、速度、方位角，測距精度為50厘米，測角精度0.3度，探測率大于99%，誤報率<1個/天。

Ø  雷達支持12個可選工作頻點，相鄰設備采用不同的工作頻點，避免自身信號干擾。

Ø  雷達數據回傳采用以太網網絡結構，內置防浪涌保護，具有通信抗干擾能力。

Ø  每臺雷達通過通過武警崗樓布設的交換機連接到指揮中心的PSIM-2020雷達報警管理平臺，實現報警管理和配置管理。

Ø  所有雷達都采用12VDC供電，供電距離<100米。網線敷設距離<100米。

雷達具體點位設計如下：

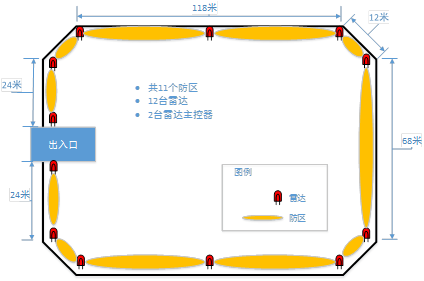

前端探測器點位布防圖

1.1.4 系統功能

1.1.4.1 聯動控制

聯動控制分系統完成報警事件的聯動控制，主要包括前端聯動設備及后臺集成管理系統的聯動部分（在雷達中心分系統描述）。前端聯動設備主要由雷達聯動輸出繼電器、攝像機、探照燈、聲光報警器組成。

當系統發生報警事件時，后臺集成管理系統按照系統預設的聯動策略，與前端視頻設備聯動，可以自動調出報警防區、相鄰防區的視頻畫面，使操作人員能迅速、直觀地掌握現場的一切情況，選擇是否采取相應的行動；在夜晚或光線不足的情況下，打開探照燈給視頻復核提供足夠的亮度，使其現場畫面清楚，其在報警情況下的開啟亦被視為聯動控制動作。

每臺雷達直接輸出繼電器聯動接口，與警燈相連，按照聯動策略，達到自動聯動目的。監控中心也可遠程手動控制繼電器的輸出狀態，強制關閉或打開警燈。

每臺微波雷達外殼殼體上安裝有紅色LED警燈燈帶，同時可以支持外部音箱直接接入雷達音頻輸出接口，報警后可發出LED警燈燈帶閃爍，音頻可以輸出自動播放語錄好的語音文件，實現威懾作用。

1.1.4.2 網絡傳輸

整個系統設計中采用了屏蔽10/100Mbps以太網，用于連接雷達到武警崗樓交換機，然后通過傳輸主干網絡到指揮中心。

1.1.4.3 中心管理

雷達報警管理軟件，可以實現了各分系統之間的聯動，一旦發生突發事件，可以聯動調閱各種想要了解的信息，可以通過平臺的電子地圖查看突發事件發生地點的視音頻資料、人力分布情況、執行設備信息等，都能實時顯示在指揮中心的大屏上，對重要部位或重要事件啟動緊急預案，以便警情的分析判斷和及時處置。

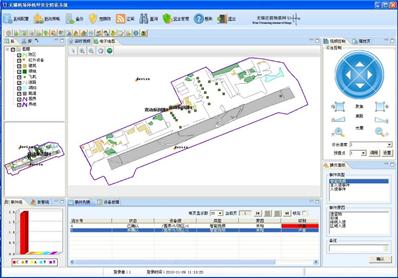

（平臺運行效果圖）

雷達報警管理軟件有下述特點：

對操作人員：提供更便捷的工作方式。一臺終端上可以掌控全部子系統，系統界面更加直觀，各子系統之間信息共享并實現自動聯動；不需要在不同的子系統、不同的應用畫面之間來回往復切換，降低勞動強度，提高工作效率。

對指揮中心人員：提供更全面、更及時的現場信息。在指揮中心內，能夠一目了然地看到所有雷達場景（地理空間信息+諸音視頻信息），及時獲知事件告警及輔助信息，能夠?qū)⒅笓]命令下發到現場的每個系統、人員和設備；改變以往指揮中心信息獲取和溝通不利的局面。

對系統維護人員：提供低成本的維護方式。在一個平臺上能夠配置和管理所有的安防設備及系統，避免將過多精力用于適應各個子系統界面風格、技術路線等方面的差異，無需投入大量人力物力用于進行系統的升級工作及日常管理。

雷達報警管理軟件分為服務器端和客戶端。綜合管理平臺服務器是既有業務邏輯處理功能，又有網絡管理功能，包括：1）對雷達報警和紅外報警的融合處理；2）管理自身及以下的網絡設備，包括探測器、匯聚設備、網絡設備或其他輔助設備等。網絡管理功能主要內容包括配置管理、事件和性能管理、性能管理、操作維護管理和業務數據透傳。綜合管理平臺中各功能模塊均具有開放的通訊接口，可通過TCP/IP、API協議接口、數據庫共享等方式互相通信，并完成分布式部署。每個分系統以各自的主控系統為中心，獨立工作，同時通過集成與其它分系統有機地協同工作、聯動防范，構成一個完整的防區安全技術防范體系。本系統是 “目標驅動”型的新型圍界安防系統，以多種探測手段組成協同感知的網絡，實現全新的目標識別、多點融合和協同感知。

集成管理平臺實現圍界逃跑目標檢測、識別及定位，并能準確區分逃跑者與非逃跑行為。當上述逃跑行為觸發報警時，系統立即調用聯動控制分系統，利用雷達圖像，值班人員可迅速直觀的看到現場的實際情況。

1.1.4.4 報警處理

報警處理功能模塊接收來自前端探測主機的報警事件；同時實現對第三方數據進行融合處理，成為報警數據的底層支持平臺。報警處理主機利用分布在圍界不同位置的多種傳感器信息進行聯合分析，實現空間域的融合；同時利用感知信息的時間關系，建立時間域的融合；真正實現一個會記憶，會思考的感知網絡，并利用后臺強大的數據融合分析系統，進而實現全網級的融合感知與探測提高了整個系統的穩定性和可靠性。

1.1.4.5 網絡管理

網管部分可實現現場設備的統一配置，即添加、刪除和修改設備配置信息，并與現場設備配置信息保持同步；用戶可遠程操作現場設備，包括啟動、停止、復位等業務操作。
