蔚藍科技動中通無線傳輸系統城市維穩應用

2012-03-19 10:15:29

來源：

1項目需求

11 用戶需求分析

自從進入21世紀以來，以信息革命為本質特征的世界范圍內的新軍事變革正以不可阻擋之勢向我們涌來。這場變革把世界范圍內的軍事斗爭引入了更高的層次和新的方向，催生了新的戰爭形態和作戰樣式，進而引起軍事思想、作戰理論、編制體制、作戰樣式、資源保障的全面創新。

以信息技術為代表的高技術群進入指揮領域，增強了人們從新的高度認識作戰指揮問題的緊迫感，隨著國際形勢的發展和我國國力的不斷壯大，新形勢下的軍事斗爭迫切要求軍隊能夠打贏一場在信息化模式下的作戰。

堅持科技強軍，按照建設信息化軍隊、打贏信息化戰爭的戰略目標，加快機械化和信息化復合發展，積極開展信息化條件下軍事訓練，加緊培養大批高素質新型軍事人才，切實轉變戰斗力生成模式。

目前，因新疆的“七五”事件，以及總部對信息化建設的全力推進，新疆某部首長領導正在積極建設一項用于地區維穩、通信指揮、動中通信、車隊指揮與監控、無線組網視頻會議的動中通機動通信系統網絡平臺，為我們培養一只高機動性、政治可靠、訓練有素、裝備精良、出色履行維護國家安全和穩定的神圣職責的部隊。

北京蔚藍創新科技有限公司依托清華大學公共安全研究中心、清華大學信息研究中心在應急通信指揮及無線傳輸系統領域開發、生產、應用建設方面的充分經驗，以及通過與某部內的工作人員的充分溝通與洽談，結合我們現場實地調研及測試結果，以及我公司在動中通無線傳輸系統產品應用建設方面的經驗積累，我們?yōu)樾陆巢康臋C(jī)通通信系統建設制定本方案。

本方案包括以下幾個方面的內容：

◆ 動中通無線傳輸系統

◆ 車輛內部辦公系統

◆ 車輛改造系統

12 系統整體功能要求

（一）支持點對多點應用。1個基站可以和多個遠端站同時進行無線通信。

（二）支持非視距傳輸。基站和多個遠端站之間，可以在非視距條件下進行無線通信，相對移動速度大于300km/h。

（三）業務要求。基站和多個遠端站之間，可以實現多媒體數據通信，包括：

1單向圖像：多個遠端站同時上傳圖像；

2雙向語音：基站和多個遠端站之間，可以實現雙向通話；

3雙向數據：基站和多個遠端站之間，可以實現IP數據通信，數據帶寬>50kbps，實現方艙車一體化平臺的視頻會議召開；

4GPS功能：遠端站可以將GPS數據實時上傳到基站。

（四）信道帶寬要求。系統工作在320~392MHz頻帶內；每個用戶占用帶寬<2MHz；在4MHz帶寬內，可以同時支持4個以上（含）用戶同時上傳圖像；每套設備必須是同頻段，語音、數據通信，不能占用其它頻段，避免受其它系統的干擾。

（五）發射功率。背負臺<5W；車載臺<20W。

（六）集中網管。在基站一端，可以通過網管軟件選擇同時上傳圖像的多個遠端站，并靈活分配數據帶寬；基站具備IP業務接口，可以通過通用視頻軟件實現數字視頻的播放、存儲、轉發；基站具備IP業務接口，可輸出所有遠端站的GPS數據，與指揮中心的GIS系統兼容。

（七）擴展性。支持同頻組網，即在某一工作地域內，多基站工作在同一頻點，各遠端站可以在不同基站之間實現漫游；在指揮中心，可以通過網管軟件對多基站進行監控，包括：在線狀態、業務調度、鑒權等功能。

13 總體設計目標

新疆某部機動通信系統建設項目以采用蔚藍科技公司生產的JoMobile net動中通寬帶組網型無線傳輸系統為中心，選用國內、外先進的計算機網絡技術、通信技術和顯示技術、音響技術及產品，充分利用系統集成技術將其建設成為一個技術先進、功能完備、適應性強、可擴展性好的機動通信傳輸系統。

♦ 實現以本部辦公大樓為中心半徑10公里的無線傳輸系統;

♦ 實現野外車隊行駛過程中以中心通信指揮車半徑10公里的動中通無線傳輸系統;

♦ 實現在城市內以本部、下屬某團為中心對任務區域進行信號覆蓋，使機動車輛在本部和下屬某團的無線信號覆蓋區域能夠進行通信，并可通過兩部現有的業務專網進行互通；

♦ 實現本次建設中的各指揮中心對前端機動車輛現場情況能夠進行觀察、分析、指揮、記錄，和實現及時準確的信息支持，為首長機關的平時演習訓練業務、維穩任務和戰時指揮提供服務。為首長指揮決心提供依據；

♦ 實現各機動通信車輛現場圖像能夠?qū)崟r(shí)傳到各級指揮中心，也可根據需要并入其他指揮群；

♦ 實現在執行任務現場的數據報表、語音與其所在指揮群實時傳播；

♦ 實現GPS定位功能，遠端站可以實時的將所在位置信息上傳到基站；

♦ 無線通信網絡安全、保密、不間斷，實現可靠高效的指揮控制，提高指揮效率和效益，確保有效防范、嚴格管控、安全可靠。

♦ 實現全方位的互連互通，新建系統能夠融入分部、總部整體規劃的“大系統”之中，為信息傳輸提供“渠道”和“接口”。

14 技術目標

♦ 本系統是一個開放系統，易與其它基于TCP/IP系統設備實現平滑連接；

♦ 具有高可靠性、先進性和可擴充性；

♦ 能適應不同任務試驗指揮需要；

♦ 能滿足同時多任務實時指揮；

♦ 能支持多種視頻信號輸入，實時性強；

♦ 能支持語音的傳送。

2總體設計

為了達到上述功能目標任務，此項目系統總體結構如下：各分/子系統的功能以JoMobile net動中通寬帶組網型無線傳輸系統為核心集成在一起，形成一個有機的整體，依托本系統實現視頻會議召開、前端現場圖像采集、雙向語音對講通信指揮、雙向的數據傳輸。整個系統采用模塊化設計，具有界面友好、操作簡便靈活，集成度與可靠性高等特點。

♦ 機動網絡系統技術體系規劃

JoMobile net動中通寬帶組網型無線傳輸系統是以TCP/IP網絡技術為核心設計的無線傳輸系統，可以便捷的與其他基于TCP/IP技術的設備、軟件互通互連。在上圖的網絡系統技術體系規劃中，JoMobile Net可以實現S本部首長通過業務專網以及下屬5個單位放于指揮所的接收基站，直接觀看下屬單位前端機動車輛的現場圖像，使首長在S本部即可看的到各下屬單位在現場執行任務車輛的圖像，并根據現場情況能夠進行指揮、觀察、分析、記錄，和實現及時準確的信息支持，為首長機關的平時演習訓練業務、戰時指揮和執行維穩任務提供服務。為首長指揮決心提供依。

3動中通無線傳輸系統設計方案

31概述

總結近幾年的自然災害和社會突發事件，就能夠發現其發生的時間、地點、持續時間、表現形式和性質都不完全相同。在我國應急體系不斷完善的今天，針對每起自然災害和突發事件進行快速有效控制的前提就是第一時間掌握事發現場所有情況。最好是能夠快速多角度清晰地看到“實況轉播”。就是以最快的速度把現場的聲音、圖像傳到指揮中心，為領導的正確指揮及后續取證提供強有力的技術手段。

JoMobile net動中通寬帶組網型無線傳輸系統是蔚藍科技公司結合最新的B3G技術采用全新的分布式通信技術、單載波頻域均衡抗衰落技術以及TDMA多址技術等實現的組網型快速多路應急布控系統。本系統有別于傳統衛星網、公網或?qū)＞W(wǎng)移動圖像傳輸系統，完全能夠快速把事發現場情景傳到指揮中心，具有快速布控、多角度、非視距、加密性強、專網通信等特點。廣泛應用于軍隊、通信、安全、刑偵、技偵、警衛、稽查、反恐、消防、城管等領域。

32S本部市區維穩系統設計

321城區覆蓋應用模式

在S本部所在任務區域采用無線網絡分布式多基站結構設計進行覆蓋，由S本部與其中一個下屬單2個基站采用異頻組網方式6臺機動車輛在本部和下屬單位的無線覆蓋區域內均可上傳現場圖像，并在S本部指揮中心進行顯示與指揮。

城區覆蓋示意圖

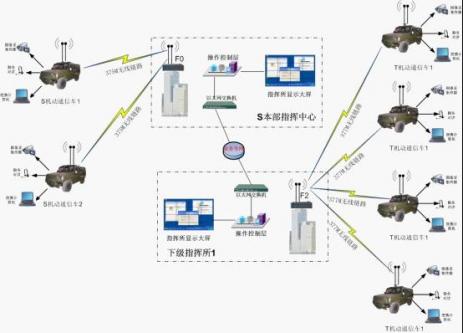

322無線通信系統鏈路拓?fù)鋱D

S本部指揮中心采用375M頻點無線傳輸系統，下屬單位之一采用377M頻點無線傳輸系統；兩套設備構成異頻組網進行無線信號覆蓋。

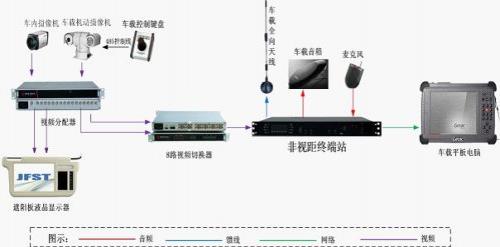

323前端機動通信車設備結構設計

勇士機動通信車視頻采集分為車內與車外兩種，車外圖像用于方便指揮中心對前端車輛所在位置的圖像監控，并可通過車載控制鍵盤進行變焦、轉向；車內圖像用于領導會議商談。2路圖像通過一分二的視頻分配器出來4路信號，2路圖像接入遮陽板液晶顯示器，用于本地圖像顯示；另外兩路圖像接入視頻切換器，根據實際需求切換車內車外圖像送到非視距傳輸端，由非視距終端站通過無線傳輸至指揮中心。

車內配置強指向、抑制回音的專業麥克風與車載音箱，用于接收指揮中心的作戰命令及勤務對講。

車內另配置平板電腦，該設備采用WIN XP操作系統，帶觸屏功能，用于工作人員的信息處理與上傳。

33各下屬單位機動通信指揮系統設計

機動通信指揮系統由S本部及下屬五個單位共計6套動中通基站，26套動中通外圍站構成。6套基站安裝在6臺作戰指揮方艙車上，26套外圍站安裝在26臺勇士通信車上。

機動通信指揮系統即要考濾機動通信能力，又要兼顧所在區域維穩任務。因此，中心站全部配置兩套配件，一套安裝于車輛內，一套安裝在各部所在辦公樓。使機動通信系統設備方便快捷的在機動車輛與指揮所之間根據實際需求進行快速架設。

機動通信指揮系統同時要能夠滿足部隊外出訓練車隊行駛過程中對車隊的監控、巡邏、指揮能力。

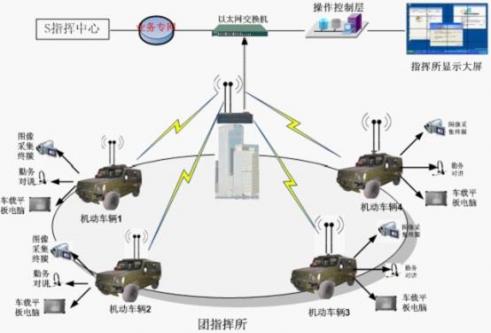

331各下屬單位城區覆蓋應用模式

各下屬單位城區維穩采用375M頻點無線傳輸系統，由4-5臺機動車輛執行現場任務，將現場圖像實時上傳至指揮中心，由各下屬單位指揮所根據現場回傳圖像進行勤務對講指揮，并對過程時行錄像、錄音，以供后期分析、整理、總結。

S本部指揮中心可通過業務專網查看前端機動車輛現場情況，實現遠程指揮與調度功能。

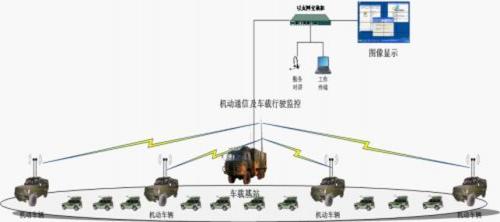

322機動通信與車隊行駛監控應用模式

下屬單位機動通信系統主要用于機動通信指揮以及道路行駛過程中對車隊行駛狀況進行監控管理、指令傳達等。

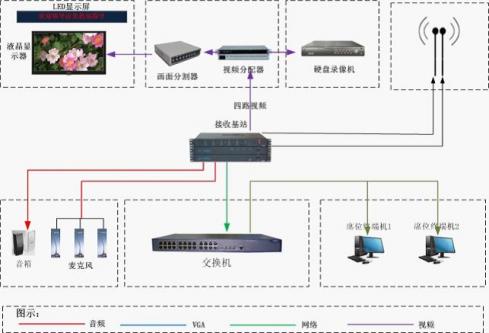

34基站作戰指揮方艙車結構設計

視頻：

基站接收前端機動車輛的4路現場圖像，從基站的解碼單元輸出4路圖像至4進8出的視頻分配器，分出的2對4路圖，一對接至硬盤錄像機進行存檔，一對接至42寸液晶顯示器用作監控、指揮、調度。

語音：

從接收基站輸入一路麥克風音頻信號，輸出一路音頻音號至音箱，實現與前端機動車輛的勤務對講功能。

數據：

基站輸出一條網線至方艙車19寸機柜的網絡交換機中，與車內的席位終端及便攜式終端組成網絡，由其中任意一臺計算機來進行指揮調度操作與管理。

饋線：

由基站接出2條饋線至方艙車頂?shù)奶炀€，用于無線信號的發送與接收。

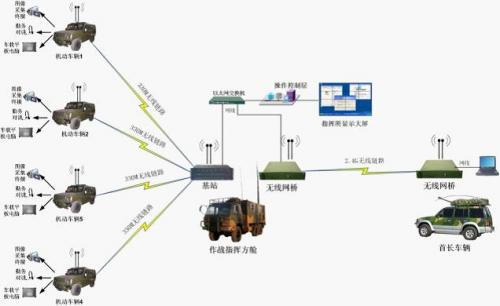

首長車輛無線圖傳系統

機動中，首長不便于座在作戰指揮車上，因此我們在首長及作戰指揮車上加裝無線網橋圖傳系統，該系統一臺安裝在作戰指揮車上并通過網線接入到車內交換機上，實現與JoMobile net動中通寬帶組網型無線傳輸系統基站的組網，另一臺安裝在首長車輛上，使首長在車內通過平板電腦或筆記本計算機即可觀看前端站上傳至作戰指揮車內的圖像。
