1、概述
電子圍欄系統由脈沖電子圍欄主機和前端探測圍欄組成，電子圍欄前端安裝在被保護區域院墻的頂部，脈沖電子圍欄主機安裝在圍墻的側面。脈沖電子圍欄主機將高壓脈沖傳輸到前端探測圍欄上，形成一堵電子圍墻。脈沖電子圍欄系統是防盜報警的第一道防線，當有人非法翻越圍墻或破壞前端圍欄時，脈沖電子圍欄主機可立即將警情傳送到管理中心，管理中心對報警信號進行接收和處理，識別出入侵位置，并開啟聲光報警器，提醒附近人員警覺；如果與監控系統聯動，監控屏幕上可立即跳出入侵區域的現場實時畫面，工作人員能迅速通知巡邏中的保安人員立刻趕往現場處理。
脈沖電子圍欄是傳統的普通圍墻與報警系統的完美結合，在具有普通圍墻的阻擋作用的基礎上，增加報警功能。與傳統的紅外對射相比，具有防護效果好，工作穩定，誤報率低等顯著優點，受到了越來越普及的使用。
脈沖電子圍欄系統具有：威懾、阻擋和報警三重功能。首先每隔10米懸掛一只“高壓危險 請勿攀爬”的黃色警示牌，提醒路人和警告企圖入侵者；其次，在原有的圍墻頂部安裝80厘米高的電子柵欄，增加了入侵者的入侵難度；最后，如果入侵者強行破壞電子柵欄入侵，電子圍欄主機就會立即發出告警聲音，提示保安室人員有人入侵，需要及時處理。
2、系統設計依據
《脈沖電子圍欄安裝及其安全運行》GB/T7946-2008
《安全防范工程技術規范》GB 50348-2004
《防盜報警控制器通用技術條件》GB 12663-2001
《入侵探測器 第4部分：主動紅外入侵探測器》 GB 10408.4－2000
《報警系統電源裝置、測試方法和性能規范》GB/T 15408-1994
《安全防盜報警設備安全要求和試驗方法》GB/T 16796-1997
《民用建筑電氣設計規范》JGJ/T16-92
《防盜報警控制器通用技術條件》GB 12663-2001
《安全防范系統驗收規則》GA 308-2001
《安全防范工程程序與要求》GA/T 75-94
《入侵報警系統技術要求》GA/T 368-2001
《電氣裝置安裝工程接地裝置施工及驗收規范》GB6510-92
《工業企業通訊接地設計規范》GBJ79-85
《智能建筑弱電工程設計施工圖集》GJBT-471
《智能建筑設計標準》GB/T50314-2000
《弱電工程通用技術標書》DG/TJ08-603-2002
《安全防范工程技術規范》GB 50348-2004
《入侵探測器 第1部分：通用要求》 GB 10408.1－2000
《電氣裝置安裝工程電纜線路施工及驗收規范》GB50168-92
《安全防范系統通用圖形符號》GA/T74-2000
《建筑電氣安裝工程質量檢驗評定標準》GYT253-88
3、脈沖電子圍欄系統功能
3.1阻擋功能
在原有圍墻上安裝4道或者6道電子圍欄，增加了原有圍墻的高度，加大了翻越的難度，同時，電子圍欄的合金線上有高壓脈沖，可以對攀爬者給予安全電擊（此電壓安全可靠對人體無直接傷害），逼迫攀爬者放棄入侵的想法，從而起到防護的效果。
3.2 威懾功能
在圍欄線上每隔10米安裝一塊黃色醒目標志的警示牌“高壓危險 請勿攀爬”，告誡企圖入侵者，讓入侵者心理上產生恐懼，打消入侵行為。警示牌在夜間也有夜光功能，同樣起到警示和威懾作用。
3.3 報警功能
當入侵者執意要攀爬進入時，電子圍欄會遭到破壞，造成合金線斷路或者短路，此時，脈沖電子圍欄主機就會發出報警信號。如果入侵者利用特殊手段，越過了電子圍欄而沒有發生報警，跳進圍墻內側時，會被埋地泄漏電纜探測到，及時發出報警信號。同時，安裝在現場圍界的聲光報警裝置會發出聲光，使入侵者產生慌亂，而且，提醒周圍的值班巡邏人員快速趕到報警地點。另一方面，報警中心的管理設備也會立即發出報警聲音提示和現場電子地圖準確方位提示，通知值班人員前去處理警情。報警發生的地點、時間都會電腦記錄下來，存儲1個月，用于日后備查。
3.4 聯動功能
當脈沖電子圍欄主機發出報警信號的同時，為了能夠快速看到入侵的現場情況，方便對現場情況處理，以及做到對報警現場情況進行快速錄像，作為事故證據備用。脈沖電子圍欄系統可以實現跟視頻監控的聯動功能，當某一個防區報警后，立即自動聯動本防區的攝像機轉移到報警發生地點，方便值班人及時查看現場視頻圖像。如果報警發生在夜間，還可以自動聯動報警防區的燈光，即立即打開燈光，使入侵者暴露在燈光之下，難以逃脫。
4、脈沖電子圍欄系統組成
脈沖電子圍欄系統由脈沖電子圍欄主機、脈沖電子圍欄前端和報警中心報警信號管理設備三部分組成。
脈沖電子圍欄主機的作用是產生脈沖高壓信號、探測入侵行為、發出報警信號。
脈沖電子圍欄前端指安裝在外圍防區的圍欄部分，主要包括：受力柱、承力柱、中間柱、受力柱絕緣子、承力柱絕緣子、中間柱絕緣子、多股合金線、線線連接器、緊線器、警示牌、避雷器、聲光報警燈、高壓絕緣線、萬向底座等組成，電子圍欄前端起到阻擋、安全電壓電擊和威懾等作用。
報警中心報警信號管理設備有：報警管理控制主機、聲光報警裝置、電腦管理軟件、周界地形電子地圖顯示。
報警中心還有跟視頻監控系統自動聯動的設備，以及周界防區模擬沙盤等指示裝置。
根據客戶要求，通過繼電器可以跟周界燈光實現聯動。
根據客戶要求，通過繼電器可以跟周界廣播實現聯動。
根據客戶要求，通過繼電器可以跟門禁系統實現聯動。
5、脈沖電子圍欄系統特點
5.1電子圍欄主機差電壓輸出：周界的每條合金線上都有電擊，相鄰線之間有壓差，使周界電子圍欄無懈可擊。
5.2 遠程控制：使用安裝在監控中心的多功能報警控制主機（或報警管理軟件），通過RS485總線控制安裝在周界防區內的多個電子圍欄主機，用戶可在監控中心直接控制前端電子圍欄主機的布防/撤防等相關參數。
5.3 誤報率極低：脈沖電子圍欄系統克服了紅外對射、微波探測器等的技術缺陷，使用各種防水設計的絕緣子，加大爬電距離，保證系統在能夠報警的同時，免受各種氣候條件的影響。
5.4無盲區、無死角——脈沖電子圍欄可隨地形的起伏拐彎進行安裝，沒有防范盲區和死角。
5.5系統絕對安全以及報警感知性：脈沖電子圍欄系統和高壓電網具有本質的區別，它采用了脈沖高電壓（脈沖峰值5KV-10KV）低能量（小于5個焦耳）的打擊方式，每秒鐘發出一個高壓脈沖信號，因而不會對人構成任何傷害。同時，脈沖電子圍欄的柔性玻璃纖維中間桿和專用合金線，不支持人體的重量，又能感知入侵者的入侵行為，并發出報警信號，確保了系統的安全可靠。
5.6高低壓工作模式轉換：用戶可以根據不同的需求自由切換工作模式。白天或有人在電子圍欄附近作業時切換到低壓工作模式，可使前端電子圍欄的脈沖打擊力度降低；在夜間或高警戒時段，可以恢復到高壓脈沖工作模式，打擊力度加強，防護效果最佳。
5.7具有主電/備電工作方式：在市電停電的情況下，脈沖電子圍欄主機自動轉換到備電工作方式，可以繼續正常工作8小時，市電恢復后，又自動轉換成主電工作方式。
6、脈沖電子圍欄系統跟其他報警系統的比較
|
項 目 |
紅外對射 |
張 力 網 |
高壓電網 |
脈沖電子圍欄 |
|
報警功能 |
有 |
有 |
有 |
有 |
|
誤報率 |
高 |
有一定誤報率 |
無 |
低 |
|
氣候 |
易受氣候影響 |
受氣候影響 |
不受氣候影響 |
不受影響 |
|
環境適應性 |
受地形地勢影響 |
不受地形影響 |
不受地形影響 |
不受地形影響 |
|
威懾性 |
無 |
稍有 |
有 |
有 |
|
阻擋作用 |
無 |
有 |
有 |
有 |
|
安裝調試 |
易安裝 |
很難安裝調試 |
一般 |
容易安裝 |
|
直接成本 |
低（地形簡單）高（地形復雜） |
很高 |
稍高 |
稍高 |
|
綜合成本 |
較高 |
高 |
高 |
低 |
7、脈沖電子圍欄系統主要設備
7.1單個防區的脈沖電子圍欄設備

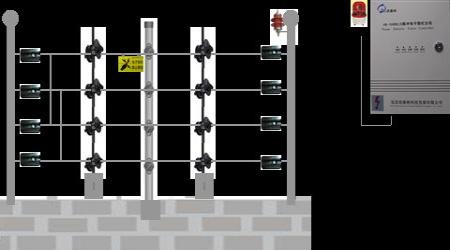

脈沖電子圍欄主機輸出瞬間高壓脈沖信號，脈沖電子圍欄主機分為單防區和雙防區，定壓型和調壓型，脈沖電子圍欄主機安裝在室內時，可以壁掛式安裝，安裝在室外時，一定要外加防雨箱，安裝位置在周界防區內，壁掛或者落地式安裝，電子圍欄主機連接電子圍欄前端，連接聲光報警燈，通過RS485通訊接口連接報警中心的報警控制主機。單個防區的電子圍欄所有設備連接圖如下。
7.2脈沖電子圍欄主機的技術參數
◆ 供電電源：交流220V±10%，50HZ
◆ 輸出電壓：高壓5KV到8KV，低壓700到2000伏。
◆ 最大能量：5J
◆ 脈沖間隔：≥1.0s
◆ 脈沖持續時間：≤0.1s
◆ 脈沖最大電量≤2.5mc
◆ 脈沖電流峰值≤10A
◆ 脈沖超過300mA的持續時間＜1.5ms
◆ 后備電池：12V4AH
◆ 使用溫度：-25℃～+55℃
◆ 電子圍欄主機的功耗：單防區≤10瓦，雙防區≤15瓦。
◆ 電子圍欄主機外型尺寸：320*220*120
◆ 電子圍欄主機重量：3公斤
◆ 電子圍欄主機報警條件：電子圍欄前端合金線發生斷線或短路或搭地時，電子圍欄主機報警。

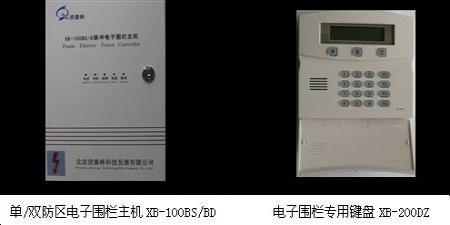

以下是單/雙防區脈沖電子圍欄主機和電子圍欄專用控制鍵盤的實物圖。

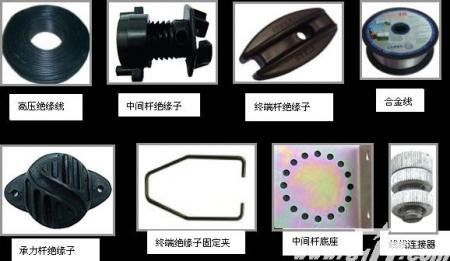

7.3 脈沖電子圍欄前端設備明細
脈沖電子圍欄前端可以安裝在圍墻或圍欄上，也可以落地式安裝。
當電子圍欄前端安裝在圍墻上或者圍欄上時，可以采用4線制、5線制或者6線制，安裝方式可以垂直安裝，也可以向外傾斜15度或者30度角安裝。
當電子圍欄落地式安裝時，可以采用8線制、10線制、12線制、14線制、16線制、18線制或者20線制。
合金線線距：12～20mm。
合金線：線徑1.8mm（或2.0mm），高強度，低電阻，抗腐蝕專用合金線。
絕緣子：防水設計、復合材料、耐腐蝕、高強度，用于高壓絕緣。
緊線器：復合材料、耐腐蝕、高強度，用于拉緊電子圍欄合金線。
避雷器：防止電子圍欄主機遭到雷擊。
線線連接器： 用于合金線之間的固定連接。
中間桿底座固定夾：用于連接中間桿和中間桿底座。
中間桿萬向底座：可以調節中間桿的傾斜角度。
高壓絕緣線：用于電子圍欄主機和電子圍欄前端之間的線路連接。
電子圍欄警示牌：每10米安裝一只，有普通型和夜光型。用于警示提醒作用。
聲光報警器：安裝在防區內脈沖電子圍欄主機附近，用于防區報警后，聲光報警提示。
受力柱：用于每個防區的首位處，以及直角拐彎處，起固定拉緊合金線的作用。
承力柱：用于直線段每25米1只承力柱或者鈍角處1只承力柱，起加固電子圍欄的作用。
中間柱：當安裝在圍墻或圍欄上時，中間柱間距一般不超過5米；當落地式安裝時，中間過線桿間距一般不超過1.5米。
8、設計要點
8.1 防范等級
設計脈沖電子圍欄時，通常把防范等級分為三級：
① 一般防范，采用四線制，防區分段不大于300米。
?、?nbsp;中等防范，采用四線制或者六線制，防區分段不大于200米。
?、?nbsp;高級防范，采用四線制或六線制，防區分段不大于100米。
（注：以上分級適合于安裝在圍墻上或圍欄上的電子圍欄系統，落地式電子圍欄防范等級的設計可以參照執行）。
8.2 電子圍欄系統的安全和環境設計要求
★ 脈沖電子圍欄系統是帶有瞬間高壓電的設備，對于電子圍欄主機本身的質量要求比較嚴格，所以，設備選型時，一定要選擇已經通過《公安部安全防范報警系統產品質量監督檢驗測試中心（上海）》權威檢測機構的型式檢驗的產品。
★ 不準在電子圍欄線纜上接入大于安全電壓的交流電源，當產品失效或發生故障時，應找專業廠家進行維修。
★ 電子圍欄應與電力線路保持足夠的安全距離。
★ 應防止植物沿電子圍欄纜線向上生長。
★ 電子圍欄主機應就近單獨接地，不得與電力線路接地共用，接地電阻應小于4Ω。
★ 在空曠或有一定高度的地方，在雷電多發地區應單獨安裝避雷設施。
