第一章、系統概述
1.1系統需求
XXX部隊已經建設好營區視頻監控局域網（10/100M/100M以太網），要求新構建的視頻監控系統能夠合理的利用現有的網絡。減少埋設視頻監控傳輸線纜的工作量，從而降低整個系統的建設成本。營區監控點分布在不同的地點，在不改變原有局域網網絡結構的情況下，把各個點的視頻圖像通過營區視頻監控局域網傳輸，供首長和各級主管單位隨時查閱、監控、管理。
要求各監控點的視頻圖像能在遠程客戶端、總控室進行調閱。圖像聲音能夠實時傳輸。可以通過網絡實現云臺控制及攝像機的變焦、變倍等功能，同時能夠在遠程客戶端、總控室記錄各監控點的圖像及聲音信號。
網絡視頻監控系統必須提供完善的安全管理設制，嚴密的權限設制，避免非授權人員非法調閱各監控點的圖像、聲音信號，進一步提高軍隊信息化的安全管理模式。
主機采用嵌入式RTOS操作系統和高性能的H.264壓縮算法，確保聲音流暢，圖像清晰。經過局域網傳輸后在接收端顯示的圖像無花屏和馬賽克現象。
各監控點主要分布于辦公樓、訓練場、油庫、彈藥庫、宿舍樓、出入口等重要部位。實現24小時全天候視頻監控，進行實時監視和記錄； 采用性能價格好的主流產品，各系統具有強大的智能化管理能力，為今后XXX部隊的信息化管理提供一個開放的、靈活的、先進的和可擴展的平臺。
1.2設計思想及設計依據
實用性、可靠性、先進性、可擴充性是進行本系統設計的主要思想，針對系統的要求，在設計中遵循智能化、模塊化、標準化原則。
智能化：整個系統以管理中心為核心，采用網絡式管理，實現聯動、聯網與集成，充分體現了系統的智能化。
模塊化：整個系統中能用的設備均為模塊設計，系統的結構也遵循了這一原則，這樣系統層次分明，符合系統的可擴展性和國家標準工藝流程，便于使用、維護及系統擴容。
標準化：遵照XXX部隊的嚴密保安和高度可靠性要求，系統中的設計和設備都執行標準化要求，各子系統中的主要設備均選用世界名牌產品，完全參照行業相關標準，充分體現系統的先進性和標準化的要求，將系統規范化、產品標準化作為重要的設計原則。
第2章 系統設計
2.1 營區視頻監控系統的原理及構成
本次實施營區視頻監控系統的核心設備是天津天地偉業公司的嵌入式硬盤錄像主機TC-2800AN，TC-2800AN主機把從攝像機傳送來的模擬視頻信號數字化后經H.264壓縮芯片壓縮，壓縮后的編碼通過網絡協議棧打包后發送到IP網上。網絡上授權的用戶可以直接用瀏覽器（如IE或Netscape Navigator等）或通過網絡視頻服務器集中管理軟件觀看圖像，高級授權用戶和系統管理員（超級用戶）還可以控制攝像機云臺鏡頭的動作或對系統參數進行配置。
2.1.1 前端監視部分
前端主要由攝像機、云臺和報警傳感器等組成，實現對現場的視音頻的監控。該部分主要完成圖像和聲音的光、聲/電轉換，并把視音頻信號和控制信號傳送到中心控制部分。
1．所有攝像機采用標準攝像機，選用市場上主流產品，水平解像度不低于480線，信噪比大于48dB，均帶有自動背光補償、自動增益、自動白平衡，電子自動快門，攝像機配自動光圈鏡頭。
2．在重點部位配置可變焦超低照度彩色攝像機的球機，要求最低照度不高于0.01Lux，水平解像度不低于480線，。
3．在其它地方采用最低照度不高于1Lux彩色攝像機，要求可識別對象。
4．所有攝像點都實現實時監控、24小時錄像。后端控制軟件能夠控制任何一個攝像點；
5．管理中心監視系統采用嵌入式數字中心集中管理軟件進行管理；
6．對全系統電源、設備、信號通道按國家標準配置避雷設施，可抗連續雷擊。
7．整個系統具有防破壞功能，當攝像機被拆除或線路被剪斷時，會立即自動報警并顯示具體位置。
8．所有線路穿管、槽保護；強、弱電線路分管敷設；管、柄使用金屬鍍鋅管槽。
2.1.2 控制部分
中心控制部分是該系統的核心設備，主要由天津天地偉業公司的TC2800MD數字中心管理主機組成。通過專用解碼芯片對前端采集到的視音頻信號進行編碼壓縮，并完成對壓縮后的所有視頻信號和控制信號的網絡傳輸。以及把客戶端的控制信號傳送到相應的外部設備。

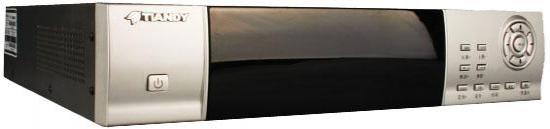

2.1.2.1 嵌入式數字硬盤錄像主機TC-2800AN
嵌入式數字硬盤錄像機采用TC-2800AN系列主機。TC-2800AN系列主機采用先進的H.264音視頻數字化編碼壓縮處理技術，編碼壓縮后的視頻圖像數據可通過部隊的視頻監控專網進行傳輸，從而實現遠程實時監控、錄像以及報警等功能，可廣泛應用于諸如軍隊、電信機房、銀行、道路交通、學校、海關、連鎖營業場所的遠程視頻監控以及本地局域網絡方式下的監控。
產品優勢：
ÿ 組網簡單、擴容方便、標準開放、功能全面，特別適用于大中型的多點、遠程、實時、集中監控系統；
ÿ 無須畫面分割器、控制矩陣，提供功能強大的集中管理軟件，實現畫面智能切換，遠程云鏡控制等功能；
ÿ 采用嵌入式設計，產品體積小，功耗低，便于組網；
ÿ 視頻編碼標準采用H.264，圖像質量和碼率可調，便于IP傳輸； ÿ 圖像監控分辨率最高達D1（720×576），最高25幀/秒（PAL）、30幀/秒（NTSC）；
ÿ 10/100MBASE-T以太網接口，支持遠程維護、瀏覽和錄像；
ÿ 網絡協議支持：TCP/IP、UDP、DHCP、HTTP、RTP；
ÿ 支持動態IP。通過配合路由器可實現域名綁定形式，來鎖定動態IP，實現遠程監控。
ÿ 支持音頻傳輸，音頻編碼標準采用G.726；
ÿ 支持報警輸入、輸出；
ÿ 支持多用戶同時對遠程一個或多個監控點實施監控錄像；
ÿ 支持PSTN、ISDN、XDSL、DDN等多種路由方式遠程監控、錄像；
ÿ 內置WEB服務器，實現遠程軟件升級和管理；
ÿ 基于專業嵌入式平臺，系統穩定可靠免維護，全中文管理界面，授權分級管理，強大日志管理功能；
ÿ 主機符合國家關于監控主機的GB20815-2006標準

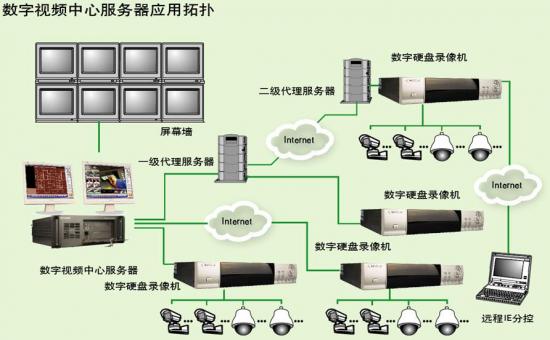

2.1.3 數字中心服務器系統
在客戶端完成圖像和聲音信號的接收和解壓縮，以及把用戶的指令轉成相應的控制信號并發送到中心控制部分。
·分布式結構提供無限硬件存儲容量，與常規CCTV設備緊密結合
·友好的圖標界面，用拖-拉或鼠標點擊指令，可自動切換硬件解碼服務器上電視墻
·多層進入權限，安全可靠的用戶進入途徑
·連續的、計劃性的，或以突發事件為基礎的先進錄像和事件存儲能力
·擁有普通DVR軟件的功能，能夠支持多場所的中央監控，不受地理限制
·強有力的調查和視頻檔案搜索工具可以按時間、日期、動作程度、報警和用戶定義標簽進行搜索
·使用數字水印，提供數字鑒定和不可更改錄像和保護
·提供DVS軟件開發包（SDK），提高了與第三方安全系統和信息管理系統（MISs）的集成能力
·實現電子地圖、視頻圖像雙屏顯示，報警信息可直觀在地圖上閃動，便于快速處理警情。
·提供DVS軟件開發包（SDK），提高了與第三方安全系統和信息管理系統（MISs）的集成能力
2.1.2.1 Web端
·監控用計算機只要具備上網瀏覽功能就可以進入該監控系統，不需要安裝任何應用軟件，是典型的B/S結構。
·IE瀏覽器可實現錄像、回放。
2.2 系統的拓撲結構圖
XXX部隊網絡視頻監控系統拓撲結構圖如下：
第三章 系統主要特點
3.1 嵌入式數字硬盤錄像機
前端視頻壓縮系統采用TC-2800AN嵌入式硬盤錄像主機，該設備采用先進的嵌入式操作系統，視頻壓縮格式遵循H.264，圖像質量和碼率可調，便于IP傳輸，設備體積小、穩定性高，完全適合在無人值守的環境中使用。當用戶系統擴充時，只需要擴充主機即可，不用對中心服務器和客戶端硬件進行升級，可保護用戶的現有設備投資。
3.1.1適合網絡化、數字化的監控要求
系統采用標準的TCP/IP協議，能架構在局域網、無線網絡之上。TC-2800AN嵌入式硬盤錄像主機提供RJ-45以太網接口，可直接接入局域網交換機或者HUB上，同時，設備可任意設置網關，完全支持跨網段、有路由器的遠程視頻監控環境。通過視頻服務器壓縮的視頻信號和控制信號完全通過網絡傳輸，節省了鋪設長距離線纜的成本，真正做到“一網多用”。
3.1.2完善的系統功能
系統監控中心和各分控中心可以對管轄范圍內多個本地和遠程監控前端進行實時監控，不同的用戶可根據職務分配不同的控制權限。現場圖像可根據地點分組管理，以4、 9、16分屏方式顯示，組內圖像可自動輪巡，切換時間可以任意調節。
3.1.3圖像清晰
圖像壓縮采用H.264標準，圖像清晰度高，在低帶寬或者多次路由的條件下，不會出現圖像“馬賽克”的現象。
3.1.4 嵌入式技術穩定性高
系統采用先進的具有嵌入式操作系統的TC-2800AN嵌入式硬盤錄像主機，該設備采用VxWorks芯片，視頻處理速度快，穩定性極高。該設備有自動恢復功能，當前端發生掉電后，可自動啟動，無需人工維護。
3.1.5節省帶寬資源
圖像傳輸以“點播”的方式發送，即當有用戶發出請求時才發送圖像，沒有用戶觀看時，不占用網絡資源，從而使網絡帶寬的利用率更高。
3.1.6操作簡便
可以直接使用Microsoft公司提供的IE6.0瀏覽器，操作界面全部為中文可視化界面，用戶可根據清晰的中文功能提示，實現全部的監控操作。用戶在實時監控過程中，可利用鼠標移動對攝像機進行控制。
3.1.7維護管理方便
TC-2800AN嵌入式硬盤錄像主機提供遠程WEB訪問功能，管理員不必到達設備現場，就可修改設備的各項參數，提高的設備維護效率。
同時，管理員可遠程增加、刪除、修改用戶、監控地點、用戶的控制權限、錄像時間和報警等信息。當這些信息修改之后，管理員不用對客戶端進行維護，用戶只要在重新登錄系統一次，即可得到管理員重新分配的信息，大大的減輕管理人員的軟件維護工作量。
3.1.8設備簡單，便于施工
通過使用TC-2800AN嵌入式硬盤錄像主機，極大的簡化了監控系統中可能涉及的設備種類和數量，它完全取代了模擬監控系統中的視頻矩陣、切換器、畫面分割器、字符疊加器等需要配合使用才能實現的功能，不僅減少了調試設備的施工周期，同時較少設備的使用，可提高整體系統的穩定性和可靠性，減少日后維護設備的難度。 3.1.9良好的可擴展性
系統配置TC-2800AN嵌入式硬盤錄像主機，當系統擴充時，只需要擴充嵌入式主機即可。在監控中心，管理人員只需要將增加的監控現場加入監控地點組，這樣就完成了全部的系統升級工作。本系統不限制用戶訪問數量，用戶可利用IE瀏覽器和客戶端控件，使用辦公微機隨時隨地監控現場環境。
3.1.10 防病毒侵入
系統前端設備采用嵌入式技術，操作系統固化在芯片之中，不易受目前網絡中爆發病毒的侵害。
