1 系統簡介
1.1 研發背景
涉密信息載體因涉及到黨和國家秘密的安全,一直作為保密管理的重點對象進行管控。涉密信息載體管理不善導致丟失或者被非授權帶出是目前泄密的重要原因,給國家?guī)?lái)了不可估量的損失。近年來在國家保密局組織的多次保密檢查中發現涉密信息載體管理薄弱,存在泄密隱患,技術防護能力不足,缺乏相應技術手段。迫切需要配置相應保密防護產品實現對涉密信息載體的管控,應對國家保密工作嚴峻形勢的挑戰。
陜西烽火經過多年來潛心研究,綜合采用多種技術手段,推出基于物聯網技術的烽火涉密信息載體監控與管理系統。該系統能夠及時、準確的將各個區域涉密信息載體(如涉密計算機、涉密U盤、涉密筆記本電腦等)的動態情況反映到管理監控中心計算機系統,使管理人員能夠隨時掌握布控區域涉密信息載體分布狀況和每個受控對象的使用情況,以便于進行更加合理的管理。當有突發事件時,管理人員也可根據該系統所提供的數據、圖形,迅速了解有關人員、涉密信息載體的位置情況,及時采取相應的控制措施,提高安全和應急工作的效率。
烽火涉密信息載體監控與管理系統主要面對各行各業的涉密企事業單位及政府機關,用以解決涉密信息載體的精細化管理應用。可廣泛應用于軍隊、政府機關、科研院所和企事業單位等。
1.2 系統目標
1、綜合一體化監控平臺
烽火涉密信息載體監控與管理系統基于SOA架構,采取平臺化建設技術路線,綜合運用RFID、傳感器、入侵報警、計算機、網絡應用等多種技術,構建一體化監控平臺,為客戶提供全方位立體監控服務。
2、主動事件報警
系統自主工作,發生事件主動報告工作人員,不需要人員的長時間監守和警情判斷。系統考慮到任何一例報警事件都存在升級成為安全報警事件的可能性,因此無論系統檢測出任何可疑事件,都須通知工作人員及時采取處理措施。
3、設備管理
任何一個設備發生故障,都可能影響系統的防范效果。本系統具備自檢告警功能,當系統出現故障時,會將故障信息實時通知管理人員。
1.3 主要特點
本系統采用目前最先進的RFID技術,將涉密信息載體與RFID技術相結合,通過門禁查驗一體機能對粘貼RFID電子標簽的移動硬盤、筆記本電腦等涉密信息載體進行監測。當攜帶經注冊的涉密信息載體的人員進入監控區域時,系統會自動識別、記錄、判斷,并在后臺管理系統中對每一件涉密信息載體做存檔記錄,自動記錄相關信息(涉密信息載體信息、進出時間、地點、涉密信息載體的狀態等),實現對出入指定區域的涉密信息載體的實時有效監控。主要體現在以下兩個方面:
1、實時在線主動查驗
涉密信息載體上的RFID喚醒標簽(低頻125Khz+2.45GHz)平常處于休眠狀態,不主動發射無線信號,當涉密信息載體經過門口檢查區時,喚醒標簽(低頻125Khz+2.45GHz)被喚醒器喚醒,發送喚醒標簽(低頻125Khz+2.45GHz)的ID號和狀態數據,實現帶出載體的檢查。
2、非法帶出報警提醒
對于涉密信息載體,可通過軟件設置帶出權限,對于允許帶出的載體,在檢查區進行提醒顯示和歷史記錄,對于不允許帶出的載體,在檢查區進行報警顯示和聲音報警提示,同時記錄報警日志。
2 體系結構
2.1 總體結構
烽火涉密信息載體監控與管理系統是基于SOA架構,采取平臺化建設技術路線進行設計。系統結構如下圖所示:
1、標識層及設備層:包括電子標簽、傳感器、讀寫器、喚醒器等信息采集設備。
2、網絡層:包括以太網、2G、3G等多種數據傳輸途徑。
3、中間件:中間件軟件FPM
中間件主要功能:
實現有源RFID標簽信息的實時采集;
實現RFID固定讀寫器的監控管理工作;
完成與后臺數據庫系統的數據接口。
中間件主要性能:
運行于標準企業級服務器的采集中間件FPM,支持在企業范圍內多達上千個目標識別和采集;
通過HTTP / XML的應用程序編程接口和SDK (軟件開發工具包),可加快利用第三方系統進行開發和整合應用軟件;
安裝實施靈活方便迅捷,降低成本。
4、展示層:烽火涉密信息載體監控與管理系統
2.2 網絡拓?fù)浣Y(jié)構

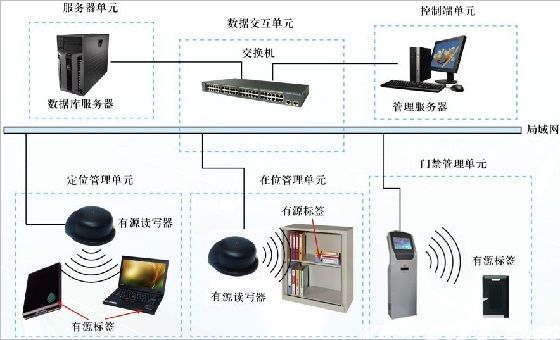

網絡拓?fù)浣Y(jié)構如下圖所示:
1、前端信息采集
系統前端信息采集設備種類多樣,包括射頻識別系統的網絡讀寫器、喚醒器、有源電子標簽,涉密信息載體上的電子標簽進入控制區域后發出的信號通過射頻識別傳輸?shù)骄W(wǎng)絡讀寫器,網絡讀寫器的信息通過有線傳輸?shù)奖O(jiān)控中心。
2、信息網絡傳輸
信息采集設備包括網絡讀寫器設備、喚醒器、查驗一體機等,系統將采集到的信息通過局域網傳輸?shù)焦芾肀O(jiān)控中心;
3、監控管理中心
管理監控中心包括:監控管理服務器和中間件服務器;
2.3 系統組成

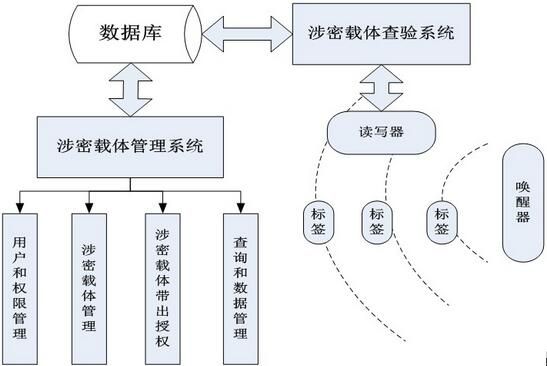

整個系統的組成如下圖所示:
系統分為兩部分:
1、硬件設備:
采集設備有:涉密信息載體標簽、RFID網絡讀寫器、喚醒器、門禁查驗一體機等;
傳輸設備有: 網絡交換機,有線局域網絡等;
管理中心平臺設備:服務器,顯示器等;
2、軟件系統:包括數據庫系統、涉密信息載體監管系統和涉密信息載體查驗系統三部分。
1)涉密信息載體監管系統:通過B/S結構應用軟件實現涉密載體管理、涉密載體授權管理、涉密載體帶出歷史記錄查詢和用戶權限管理等功能,開發環境Microsoft Visual Studio2008,開發語言ASP.Net,依賴運行環境包.Net FrameWork3.5,使用數據庫SQL Server2008。
2)涉密信息載體查驗系統:通過C/S結構應用軟件實現對涉密載體帶出的檢查、帶出歷史數據的記錄和報警功能,開發環境Microsoft Visual Studio 6.0,開發語言為VC++6.0,使用的數據庫SQL Server2008,軟件通過串口連接2.4G讀寫器(2.45GHz),從讀寫器(2.45GHz)讀取進入檢查區域的喚醒標簽(低頻125Khz+2.45GHz)信息。
2.4 系統部署

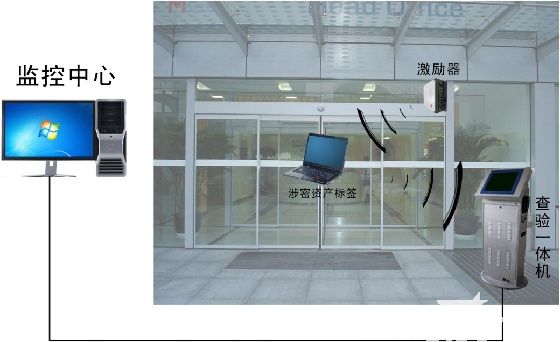

根據建筑物的結構,在需要控制的各個出入口安裝固定讀寫器設備或門禁查驗一體機,并設置為報警區域。當涉密信息載體進入報警區域,系統產生報警信息,具體安裝點位需經現場勘查確定。
3 監控與管理系統功能介紹
烽火涉密信息載體監控與管理系統分為數據庫系統、涉密信息載體監管系統和涉密信息載體查驗系統三部分,涉密信息載體監管系統主要完成對涉密信息載體的信息錄入、與RFID喚醒標簽(低頻125Khz+2.45GHz)的對應關系綁定和對涉密信息載體的帶出權限設置,以及歷史記錄的查詢,數據庫系統主要完成數據的保存,數據的備份和恢復功能,涉密信息載體查驗系統通過讀寫器(2.45GHz)讀取進入喚醒區的喚醒標簽(低頻125Khz+2.45GHz)信息,通過數據庫查詢對應的涉密資產信息和授權信息,對進出的涉密資產進行提示顯示和數據記錄,對未授權的涉密信息載體的進入進行報警提示。

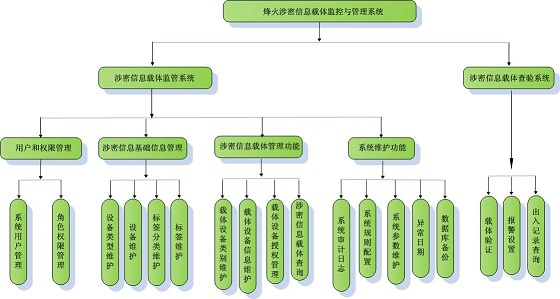

軟件系統總體架構
3.1 涉密信息載體監管系統
3.1.1 用戶和權限管理功能
用戶和權限管理功能,將用戶分為三級權限,管理員:可以執行所有功能;查驗員:可以登錄到涉密信息載體查驗系統,執行涉密信息載體進出查驗功能;普通操作員:可以登錄涉密信息載體管理系統執行查詢操作,可以執行涉密信息載體的外出授權操作。
3.1.2 涉密基礎信息管理功能
涉密基礎信息管理功能主要包括:設備類型維護、設備維護、標簽分類維護、標簽維護、服務組件維護等功能。
3.1.3 涉密信息載體管理功能
涉密信息載體管理功能對涉密信息載體的信息進行錄入、刪除和修改,對涉密信息載體對應的RFID喚醒標簽(低頻125Khz+2.45GHz)進行綁定,建立涉密信息載體信息數據庫,從而實現對涉密信息載體的信息化管理。
3.1.4 涉密信息載體授權管理功能
對涉密信息載體的帶出進行授權,授權后的涉密信息載體可以在授權時間段內進出,非授權的涉密信息載體或超過授權期限的涉密信息載體的進出將引起報警。
3.1.5 查詢和數據操作功能
查詢和數據操作功能:包括對涉密信息載體的查詢、涉密信息載體授權信息的查詢,涉密信息載體進出記錄的查詢和報警數據的查詢,以及數據備份的功能。
3.2 涉密信息載體查驗系統
主要功能如下:
1. 通過讀寫器(2.45GHz)讀取進入喚醒范圍的喚醒標簽(低頻125Khz+2.45GHz);
2. 根據讀取的喚醒標簽(低頻125Khz+2.45GHz)ID,從數據庫中查詢對應的涉密信息載體的信息,將涉密信息載體的信息和照片顯示在界面上;
3. 根據讀取的喚醒標簽(低頻125Khz+2.45GHz)ID,從數據庫中查詢對應的涉密信息載體的授權信息,判斷涉密信息載體是否是非法帶出,如果是非法帶出,顯示報警提示同時通過聲音進行報警;
4. 將涉密資產進出的歷史記錄和產生的報警數據記錄到數據庫中,以備事后查詢;
5. 對接入的讀寫器(2.45GHz)設備進行管理,顯示讀寫器(2.45GHz)在線/離線的狀態;
6. 對進入查驗系統的用戶進行用戶身份和密碼核對,并對用戶的登錄和退出進行記錄。
擴展功能
1涉密信息載體在位監管子系統
4.1.1 涉密信息載體區域管理
涉密信息載體區域管理主要包括區域類型維護、區域設置和監管通道設置等功能。
4.1.2 涉密信息載體區域監控
系統具備對涉密信息載體異常狀態監管的功能,系統提供了語音報警,處理出現的緊急狀況,確保涉密信息載體安全。
1、區域在位監控功能
系統具備對監控范圍內的涉密信息載體狀態信息、區域位置信息、使用狀況進行實時監管功能。
2、異常狀態報警功能
非法移動告警:在未經授權使用或移動涉密信息載體時,系統會進行報警。

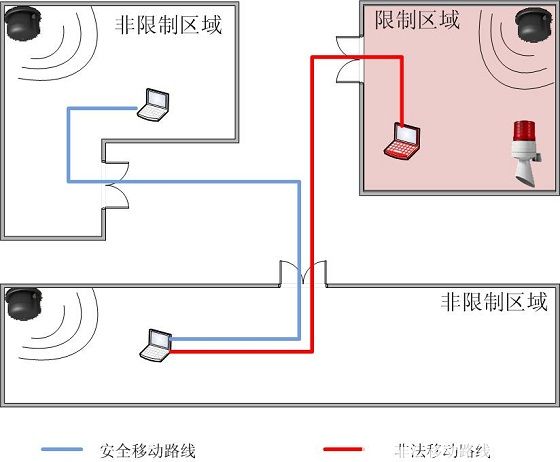

3、定位跟蹤監控功能
可實現在受監控區域內,可對涉密信息載體、涉密人員進行定位,查看位置移動情況,并可對監控區域內的涉密信息載體、涉密人員實現移動路線跟蹤,實現對涉密信息載體、涉密人員的精確軌跡跟蹤,保證保密工作處于受控狀態。
4.2構建一體化的綜合監控平臺
該系統可實現各種接口設備管理,主要包括:智能門禁感應器設備、報警監控設備、可視監控設備等,同時可實現集成門禁管理、報警監控、視頻監控管理等多種服務功能,構建一體化的綜合監控平臺,對涉密信息載體進行全方位的立體化監控。如:監控區內當涉密信息載體發生異常狀況時,利用視頻監控技術,可自動進行視頻取證工作。
