ENVOY TM 短波數字化軟件無線電臺
其它
數據調制解調器 CHIRP/QPSK, 2400個基點（使用內置壓縮高達6000個基石）
加密 CES-128, 97 X 16位可騙程數字鍵，4位數的PIN
AES-256, 256 X 256位可編程密鑰
聲碼器 MELPe (1200/2400基點)
軟件應用程序 TPS-3250收發器編程軟件
Internav TMGPS跟蹤
UUPLus TM電子郵件
語言支持 英語和西班牙語用戶界面和編程軟件（TPS-3250）

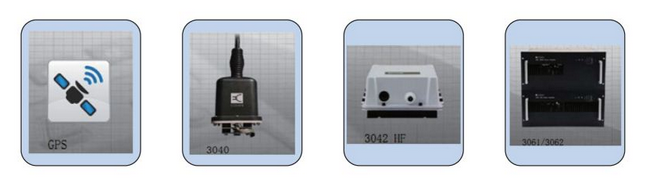

智能桌面控制臺 3033電話互聯轉接器
高功率放大器500 W /1 KW 雙端口天線選擇
3040短波車載自動調諧鞭狀天線 車輛安裝套件
3020 AC電源 車輛安裝對講機底座
型號
|
特點 |
ENVOY X 1 |
ENVOY X 2 |
|
信道容量 |
100 |
1000 |
|
掃描組 |
5 |
20 |
|
聯系人列表?xiàng)l目 |
50 |
500 |
|
附件串口 |
不適用 |
標準 |
|
數據調制解調器 |
不適用 |
可選 |
|
寬帶濾波器 |
不適用 |
可選 |
|
MIL-STD ALE |
不適用 |
可選 |
本手冊內產品內容均為一般性說明，均以原文為準，以上所有內容不可引用為商務合同的一部分，對于生產設計的改變，恕不另行通知，若要詳細資料，請聯系我們。
|
主要功能特點 清晰可靠的模擬和數字語音通信 125W射頻輸出功率 簡單高效的編程和操作，USB智能裝載 全軟件定義模式 IP遠程可控 以太網/USB連接 高分辯率彩色顯示器 多國語言的圖形用戶界面 強大的3012數據調制解調器 CES / AES 加密 強大的PC編程軟件 智能桌面控制臺 呼叫系統 4/6位數字選呼基于CCIR493-4 FED-STD-1045 ALE MIL-STD-188-141B ALE ENVOYTM短波電臺的應用 人道主義活動 搜索與救援 基礎設施 邊境安全 公共安全 軍隊
|
ENVOYTM 2200系列短波電臺由澳大利亞柯頓公司生產，是所有系列中最直觀、可靠和先進的新型短波電臺，電臺具有自適應功能，能夠在極端天氣下使用，為用戶提供清晰、可靠的語音和數據通信，任何時間和地點，不需要基礎通信設施。最大功率125W，適合做移動臺和基地臺使用。 ENVOYTM電臺的植入式IP連接使常規的模擬無線電不能進行控制選擇。通過使用短波信號與互聯網媒介，就可以進行十分清晰的全球?qū)崟r(shí)數字語音通話。
軟件模式 ENVOYTM短波電臺采用全軟件定義模式，內置了最新的高性能數字信號處理器（DSP)，具有現場可編程邏輯陣列（FPGA)和微處理器技術，這保證了市場的領先性。通過軟件，您能下載和升級新的功能，客戶無需將產品返廠，即可為電臺編程、設定和升級。這在操作靈活性上具有重大意義；在調度部署、保養維護和使用總成本上也是巨大的節省。
操作模式 ENVOYTM短波電臺配備了大屏幕，高分辯率的彩色顯示器，多語言用戶界面，色彩和顯示和背光可定制。通過采用先進功能使操作變得簡單而高效，例如您想和A通信，導航到您的聯系人列表，找到A，按“呼叫”按鈕即可。
多語言支持 為了方便非英語用戶的使用，ENVOYTM用戶界面和電腦編程軟件可用英語外的其它語言。多語言用戶界面非常直觀，可像智能手機的圖標控制一樣被用戶快捷采用。在野外通過內置的數據調制解調器發送信息和圖片，前所未有的簡單。
快速部署 柯頓TPS-3250編程軟件為ENVOYTM短波電臺提供了強大的支持，用戶可直接通過USB連接或存儲。USB SMARTLOADER能力，為快速部署提供了保證。另外，ENVOYTM可通過菜單配置的操作，內置快速入門指南，通過管理員設置對訪問選擇性保護。
測試設備 ENVOYTM短波電臺內置測試設備，開機后自動自檢，并可以手動運行額外的測試。LED狀態指示燈指示狀態簡單明了：綠色表示正常運行，紅色表示故障。通過無線診斷和狀態呼叫可進行遠程管理。ENVOYTM可持續監控正向及反射功率，顯示電壓駐波比（VSWR)，并快速報告不調諧天線等引起的非正常的電壓駐波比。
智能監控和掃描功通 當操作者離開時，ENVOYTM自動生成記錄日志，記錄時間和信道數，待操作者返回后顯示。ENVOYTM具有多網絡自適應掃描功能，可根據信道預置掃描自動調整多個網絡環境下的掃描時間。此功能為選呼，ALE和語音檢測提供了最為高效的掃描時間。ENVOYTM提供靈活的掃描網絡，多達20個掃描表格100個頻道，掃描的速度達到每秒8個頻道，提高了高頻網絡容量。 ENVOYTM可在任何掃描或監控渠道有效地檢測到語音，即使是在高噪音環境中。當選呼或ALE選擇性呼叫實施后，用戶可以掃描多個渠道或網絡。
|
|
|
選頻和信號優化功能 ALE自適應（ALE)，符合國際電聯（CCIR）標準，美標FED-STD-1045，,美軍標MIL-STD-188-141B。 信號質量測評功能，方便地以人工方式優選通信。 柯頓自動鏈接管理，達到了一個新的水平，通過動態信道特性，實現最大化的清晰通信。
業內領先的射頻功能 通過業務領先的射頻性能和柯頓著名的降噪技術，ENVOYTM短波電臺提供清晰的語音通信和可靠的數據通信。
嵌入式軟件調制調解器 ENVOYTM是一臺強大的軟件定義無線電通信工具，可創建和完成多項通信任務。其驚人的數字語音清晰度可在最惡劣的環境下提供安全的通信。使用柯頓高級數字音碼器選項，作戰中高噪音環境下的語音清晰度為通信提供了更高的可靠性。
語音安全 ENVOYTM短波電臺有三個語言加密選項，滿足各級通信安全。 CIVS語音加密選項，具備了有效的語音擾頻功能，操作簡單，并提供了基本的語音安全。CES語音加密選項，提供了高層次的128位語音安全，具有多達97或16位用戶可編程鍵，并提供一個額外的安全層，一個通信分配一個密碼。 AES語音加密選項，提供高達256位安全高級加密標準，用戶可編程加密密鑰多達256個。 通過使用MELPe聲碼器提供最佳的語音清晰度，MELPe聲碼器支持1200個基點和2400個基點，用戶可選擇數據速率。 所有語音加密選項，ENVOYTM短波電臺集成收發器功能，如選呼和ALE掃描，以確保簡單操作。
IP遠程控制連接 ENVOYTM遠程控制連接功能，USB和以太網連通，最終用戶可遠程控制，便于部署，并支持編程和固件升級。 它還支持使用射頻通過互聯網與另一個國家的基站臺進行現場實時語音通信。 內置的IP控制能力給用戶帶來了下列好處與操作可能： l 無線電廣播發射機的遠程控制，可給操作者定位； l 遠離發送位置，甚至可以遠在另外一個國家； l 電臺在野外可以重新設定程序，無需返廠； l 電臺在野外可更新，新功能可以遠程安裝。
支持GPS ENVOYTM短波電臺支持連接GPS，通過NMEAO183兼容GPS接收機?？娠@示其它用戶的距離和方位，使用InternavTM提供先進的功能，如：走廊，報警區，路徑點，并記錄緊急事件。
|
|
一般指標 信道 掃描
通訊錄 SDR處理架構
USB接口
音頻響應 符合標準 溫度范圍 濕度 發射機技術指標： 頻率范圍
頻率穩定度 模式
輸出功率 占空比 輸出阻抗 濾波器帶寬
發射機參數
接收機參數
收/發轉換 電源 電壓范圍 電流消耗
保護 機械規格 尺寸
重量
面漆效果 防護等級 環保標準
|
1000個編程信道（單工或半雙工） 20個掃描組 選呼（ALE/CCIR)和語音同時進行掃描 停留時間125毫秒到9.9秒，可調 可儲存500個地址 DSP，456 MHZ 32- bit FPGA, 500，000 gate MCU ARM9、300 MHZ 32- bit 通過手機或控制臺 串行RS232（支持NMEA-0183 GPS) 以太網（TCP / IP協議，支持遠程控制） 輔助GPIO（音頻輸入/輸出，RS232，PTT）ENVOYTMX2模型 小于3dB的差異，從300 HZ到3 KHZ （可選2.7 KHZ濾波器） CE，F(xiàn)CC，NTIA，AS/ NZS 4770:2000，AS/ NZS 4582:1999 -30℃ - +60℃ 相對濕度95%無凝滴
發射：1.6-30 MHZ 接收：250 KHZ-30 MHZ 優于±0.5 PPM (-30℃- +60℃) 單邊帶（J3E),USB,LSB,AM (H3E),CW(J2A).AFSK (J2B).FIB(FSK) (軟件濾波器帶寬控制） 125 W PTP±1db（雙音或語音），用戶可編程（低中高） 100%適合語音和數據傳輸 50Ω 2.4 KHZ標準（500 HZ 2.7 KHZ可選） ENVOY TMX2模型可編程 雜散和諧波：優于64db 互調產物：優于33db 載波抑制：優于60db 邊帶抑制：優于70db 靈敏度：-125 dBm （0.12μV）/10db 選擇性：-1 KHZ和+4 KHZ, 優于70db 抗阻塞：±50 KHZ 優于95dB 鏡像抑制：優于70dB 雜散響應：優于70dB 互調干擾信號：優于92db <25毫秒 （TX:RX 或RX:TX)
10.8∽13.8 V DC(12 V額定） 接收：500 mA（待機狀態） 語音8A，雙音12.5A 過壓/欠壓/過溫度/極性反接
2210射頻單元：210×270×65mm 2220對講機：75×32×151mm 2230控制臺：190×228×79mm 2210射頻單元：2.8kg 2220對講機：0.3kg 2230控制臺：1.1kg 2210射頻單元：亞光黑色粉末涂層 IP54，MIL-STD-810G, 510.5 MIL-STD-810G (跌落，防塵，沖擊，振動），IEC60945：2002（振動） |
