軍隊遠程多媒體監控系統是以網絡數字視音頻監控管理系統為基礎，根據部隊的實際需求和特點編制。該系統采用國際先進的視音頻數字化技術、網絡通信技術和控制技術，對現場采集的視頻、音頻、開關量和模擬量信號進行實時數字化處理、分析、保存和網絡傳輸。在遠程多媒體系統平臺上可建立遠程多媒體監控系統、遠程多媒體會議系統、遠程多媒體教學系統等。
部隊與下屬營站和連隊主要通過SDH 線路連接，每個連隊都有獨立的寬帶線路（2M帶寬以上），可以為多媒體數據流傳輸起到很好的保證。但每個網絡接點的網絡環境又有不同，決定了我們設計的遠程多媒體系統前端信號（視頻、音頻、報警信號、模擬量等）采集設備的系列性、核心多媒體處理設備的系列性、信號質量的多樣性、信號傳輸?shù)牟煌瑑?yōu)先級、接警終端軟硬件的系列性。這也與我們對目標用戶的定義密切相關。
部隊遠程多媒體系統作為一個軍隊的準業務系統，其系統可靠性、穩定性、可用性、易用性、可管理性、安全性非常重要。
系統的核心多媒體處理設備，具有視頻、音頻、報警等信號采集、數字化處理、保存等功能外，而且要求可遠程管理、配置、故障診斷、網絡帶寬自適應等功能，同時可將原有的模擬監控系統的視頻信號直接接入，保護用戶以前的投資。
對于控制中心，需要有監控網絡管理、系統安全和計費等功能。

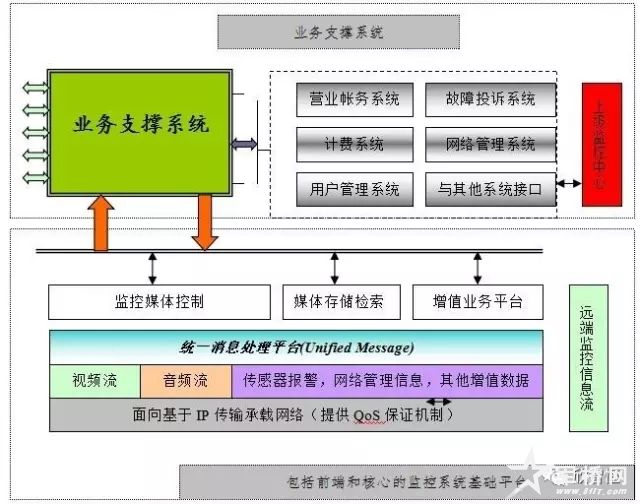

系統總拓撲圖
前端設備示拓撲圖
根據系統構造和系統元素的功能不同，大體分為五個部分：
前端設備：
包括攝象機、拾音器、云臺、解碼器、報警傳感器，負責采集圖像、聲音、環境變化和執行各種指令。
網絡視音頻服務器：
負責對采集的視頻、音頻的數字化處理（H.264）、保存、傳輸?shù)取?/span>
網絡視音頻終端：
多媒體信息的最終出口，承載信息的還原（解碼，解密），實現最終的信息消費功能。
網絡監控管理服務器：
主要負責數據存儲、用戶驗證、任務調度、消息轉發等。
傳輸網絡：
提供監控和其他系統增值業務的接入和承載平臺。

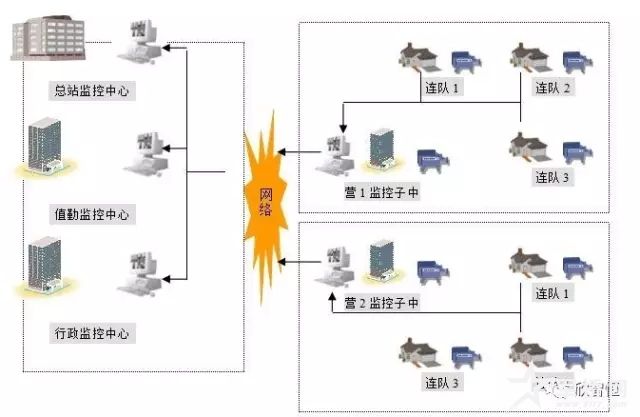

監控子系統拓撲圖
總控中心由網絡監控管理中心、電視墻和音響系統構成。總控中心根據需要，能夠直接控制營或連隊監控系統，進行音視頻預覽、歷史資料檢索回放和鏡頭云臺控制等。也可以對現場全程錄像，并能夠事后查詢。
在營部機房放置一臺網絡視音頻服務器（NVR），所有的音視頻信號和報警信號都需要接入此監控主機。平時這臺主機起到監控的作用。在會議室放置一臺網絡視音頻終端（NVC）、大屏幕監視器和音響設備，可以控制所屬連隊的監控系統，進行音視頻預覽、歷史資料檢索回放和鏡頭云臺控制等。可以對現場情況全程錄像，并能夠事后查詢。
在連部機房放置一臺網絡視音頻服務器（NVR），所有的音視頻信號和報警信號都需要接入此監控主機。在平時這臺主機起到監控的作用。在會議室放置一臺網絡視音頻終端（NVC）、大屏幕監視器和音響設備，可以控制機房的監控系統，進行音視頻預覽、歷史資料檢索回放和鏡頭云臺控制等。可以對現場情況全程錄像，并能夠事后查詢。
