IDM-VNT8416野戰視頻光端機，是我公司根據軍用野戰需求，采用國際先進的數碼視頻光纖傳輸技術將視頻信號、語音數據等64K業務、E1通道、高保真音頻業務、100M以太網復合在光纖上進行高質量傳輸?shù)母咝詢r比產品；支持任何高分辨率運動、靜止圖像的高質量傳輸。其光模塊和核心電路均采用標準元器件，穩定性高，所有的光、電接口均符合國際標準，適用于不同的工作環境。
產品特性：
支持8路視頻(可視用戶需求靈活配置單、雙向視頻）,4組高保真音頻業務；
強大的網管功能，可在線實時監控；
4路透傳E1通道、4路共享100M以太網；
兼容PAL、NTSC、SECAM等視頻制式；
無模擬調頻、調相、調幅光端機的交調干擾；
無電磁干擾（EMI）、射頻干擾（RFI）；
擴展性強，可配置語音接口卡，如FXS、FXO、熱線電話卡、磁石電話卡、EM2/4卡等；數據業務卡，如V.24、V.35等；
可與集中型設備聯合組網，構成一點對多點的星型網絡；
系統集成度、可靠性高，功耗低；
適合野外惡劣環境，密封性能好，防水防震。
技術規格：
|
接口類型 |
FC/UPC |
光纖模式 |
單模(可選多模) |
|
接收機收/發速率 |
1.25Gbps/1.25Gbps |
接收機收/發波長 |
1310nm/1550nm |
|
發射機收/發速率 |
1.25Gbps/1.25Gbps |
發射機收/發波長 |
1550nm/1310nm |
|
發光功率 |
-9～-1dBm |
接收機靈敏度 |
優于-21dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
視頻
|
接口類型 |
BNC |
亮度非線性 |
<3% |
|
視頻采樣位寬 |
8bit |
視頻帶寬 |
0Hz～6.5MHz |
|
微分相位(DP) |
<0.7o |
微分增益(DG) |
<0.7% |
|
輸入過載電壓 |
1.5VP-P(典型值) |
輸入/輸出電壓 |
1VP-P(典型值) |
|
輸入/輸出阻抗 |
75Ω(非平衡) |
視頻信噪比 |
≥70dB(加權) |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10M/100M自適應 |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍 |
300Hz～3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
高保真
|
接口類型 |
RJ45 |
音頻采樣位寬 |
24bit |
|
輸入/輸出阻抗 |
ADC:100KΩ/DAC:10KΩ |
輸入/輸出電壓 |
1.5VP-P(典型值) |
|
音頻采樣頻率 |
32KHz |
音頻信噪比 |
≥90dB |
|
音頻帶寬 |
20Hz～20KHz |
總諧波失真 |
<1% |
數據
|
接口類型 |
RJ-45 |
|
數據類型 |
RS-232、RS422(4線制)、RS485(2線制) |
電源及功耗
|
供電方式 |
AC220V/DC-48V/DC 9V |
整機功耗 |
≤40W |
環境條件
|
工作溫度 |
-40oC～+85 oC |
相對濕度 |
0～95%（無凝結） |
|
|
|
|
|
產品尺寸
|
長度×深度×高度 |
438×400×88(mm) 附加把手 |
|
長度×深度×高度 |

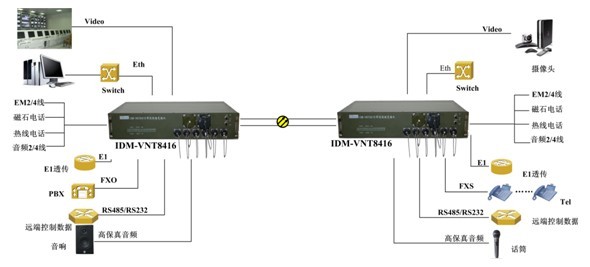

483×400×88(mm) 附加掛耳和把手 應用方案： |
