產品概述
單兵背負式無線圖傳系統發射機ZCXH1506，是中創鑫和研發的小巧便攜，支持雙向語音，圖像質量高清晰穩定的背負式無線頻發射機，是廣播級高清圖像實時傳輸系統。ZCXH1506采用當前領先的COFDM調制技術，可實現在非視距（非通視）的情況下，高速移動中拍攝并實時傳輸高質量圖像，傳輸過程中對圖像、數據進行加密，可與接收機ZCXH4403配套使用，特別適合于復雜環境和阻擋相對較多的地方使用，可用于公安、武警等重大活動現場安保、應急處突救援等日常行動中。
產品特點
◆ 機身小巧便攜，背負式設計，外殼采用導熱性良好的鋁合金材質，抗沖擊；
◆ 采用COFDM全數字調制解調技術，抗干擾能力強，在復雜電磁環境中穩定傳輸圖像、信號；
◆ 傳輸距離遠，地對地非視距傳輸2-3公里，地對地視距傳輸5-6公里，地對空傳輸7-8公里；
◆ 采用雙天線，安裝便捷，接收信號靈敏，可保證移動中也能穩定傳輸；
◆ 支持雙向語音對講傳輸，發射機與發射機可對講，發射機與接收機之間的實時對講，通訊質量穩定；
◆ 發射功率2-5W定制，頻率300MHz-2.7GHz可定制；
◆ 組網模式多樣化，可點對兩點、點對四點等組網模式工作；
◆ 電池能夠滿足設備連續工作2.5小時，可拆卸、更換電池，自帶電量顯示。
設計和品質檢測參考標準
GJB 367A-2001軍用通信設備通用規范
GJB 663A-2012 軍用通信系統安全通用要求
CE認證
FCC認證
產品典型搭配
單兵背負式無線圖傳系統1路便攜式接收機ZCXH4403
應用范圍
本產品適用于公安、武警、警衛、國保、人防、邊防的應急布控、巡邏偵察，也可用于特種通信指揮車的車輛改裝。
典型應用

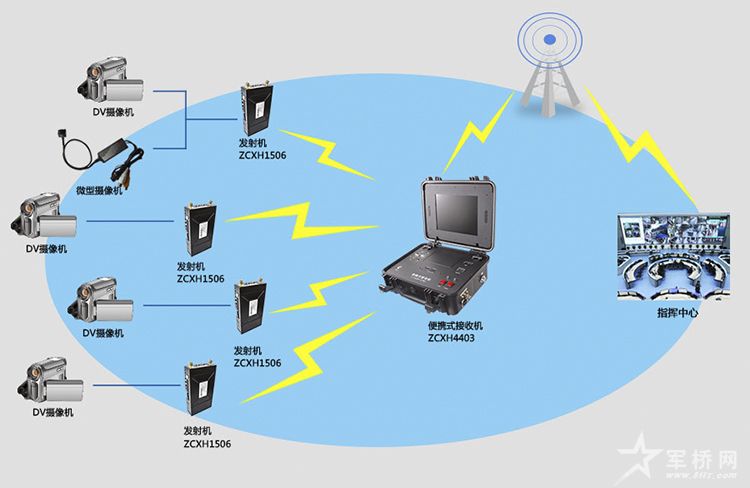

無線單兵圖傳系統，首先使用DV攝像機對現場進行實時監控，通過視音頻連接線傳輸到高清發射機，再由高清發射機發射，一體化接收機接收信號后將圖像顯示在接收機屏幕上，也可以輸出到大屏幕顯示。接收端可通過4G將視音頻發回到總指揮中心，其各監控點分布如下：
前端：設備是背負式雙向語音高清圖像傳輸設備，DV攝像機，對講話麥，微型攝像機，便攜天線，由執法人員隨身佩戴，采集視音頻信號，在執法人員無法到達的區域使用微型攝像機拍攝，每個ZCXH4403最多可以負載4臺ZCXH1506單兵，單兵與單兵及接收端之間可以會議對講。
接收端端：設備是一體化高清接收機，接收天線，可點對兩點，點對四點接收，根據需要使用不同的接收機。是COFDM和4G公網的結合體，既可接收前端單兵的視音頻信號又能將視音頻信號通過4G發回到總指揮中心，并能與總指揮進行對講。
產品可提供證書
◆ 無線電發射設備型號核準證
◆ ISO9001管理體系認證證書
◆ 計算機軟件著作權登記證書
◆ 國軍標質量體系認證證書
◆ （EMC）電磁兼容認證證書
