2000中心基站-機架式
產品類別：通指產品 子類別：無線圖傳 企業： 電話：
55555
2000中心基站-機架式
產品詳情
一、TZWV-2000設備綜述
TZWV-2000雙向無線圖像傳輸系統采用了一系列先進的調制解調技術、信道編解碼技術、差錯控制技術，并結合數字圖像壓縮等多媒體網絡傳輸技術，能夠在高速移動環境下實現視頻、語音、數據等寬帶多媒體業務的實時、同步傳輸。該系統具有覆蓋范圍廣、靈敏度高、移動性好、抗干擾和抗衰落能力強、傳輸數據率高、穩定性和可靠性突出等顯著優點，為指揮、搶險、偵察、野外作戰等應急通信提供遠距離、高質量、高速率、無線實時傳輸?shù)睦硐虢鉀Q方案，廣泛應用于公安、武警、消防、野戰部隊等軍事部門和交通、海關、油田、礦山、水利、電力、金融等國家重要部門。
TZWV-2000硬件設備由中心端（基臺）和前端（移動站）組成，外圍站和中心站都由TDD收發鏈路組成。中心端有19英寸機箱式和攜行箱式可選；前端有車載式、背負式可選。
二、系統構成
系統由兩個子系統構成：
1、移動臺子系統：包括車載臺、單兵背負臺等形式，通過無線通道與基站子系統相連，從而完成與指揮中心之間的語音、圖像、數據等多媒體業務實時交互。
2、基站子系統：包括基站設備及天饋系統等，通過無線通到與移動站相連。

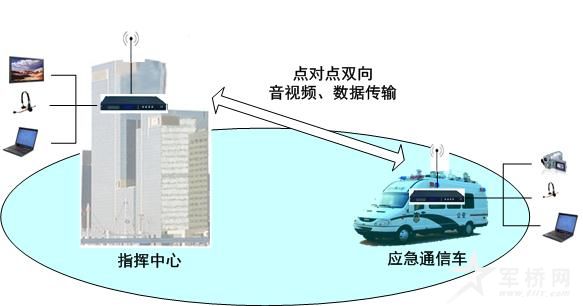

三、工作示意：



四、主要功能
1．TZWV-2000系統在一個頻率上實現兩點間、移動過程中的雙向音視頻和數據傳輸。
2．TZWV-2000系統可實現一個中心站多個遠端站工作模式（一中心多外圍），系統可以通過“通道切換點對多點模式”實現1個中心站與多個外圍站的無線通信。
3．TZWV-2000系統可以通過“中繼模式”實現背負設備和車載設備中繼，以提高設備的覆蓋范圍。
五、技術特點
1. 傳輸能力強：在典型的城市環境下單個中心站的覆蓋范圍可達到20km；
2. 繞射能力強：保證非視距環境下的工作；
3. 抗衰落能力強：RAKE接收技術，具有更強的多徑分集作用；
4. 接收能力強：接收電平－98dBm時仍能保證誤碼率<10E-5，誤幀率<1％；
5. 抗干擾能力強：載噪比低于0dB時仍然可以正常工作；
6. 優異的移動性能：移動臺最大移動速度不小于1500km/h，實際測試速度>500km/h，特別適應在機載、車載、艦載等高速移動環境下的工作要求。
7. 雙向高速數據傳輸：采用TDD雙工模式，雙向峰值數據帶寬2Mbps，上下行數據帶寬可設置。
8. 多媒體業務傳輸：
圖像：支持1路單向圖像或2路雙向對傳圖像；
語音：支持1路雙向語音,1路單向現場音；
數據：支持1路以太網數據。
9. 保密性強：采用了數字編碼技術，實現全數字信號處理。同時，設備配置不同的偽隨機      碼作為擾碼，保證了系統的保密性。
10. 操作靈活：具備按鍵、狀態指示燈和液晶屏，狀態監控和參數設置非常方便。
11. 多種組網方案，提供端到端整體解決方案：點對點、點對多點、多中心覆蓋、中繼傳輸、視頻解碼器遠置等多種組網方案，可以方便的接入用戶的局域網、廣域網和會議電視系統等，真正形成大范圍的移動多媒體通信覆蓋網絡。
六、技術參數：
類型 基站 車載站 單兵背負站
系統指標
中心頻點 300~350MHz，1MHz步進可調，350~400MHz可定制 300~350MHz，1MHz步進可調，350~400MHz可定制 300~350MHz，1MHz步進可調，350~400MHz可定制
信道帶寬（射頻帶寬） 4MHz 4MHz 4MHz
用戶帶寬 2Mbps（雙向峰值，上下行數據帶寬可設置） 2Mbps（雙向峰值，上下行數據帶寬可設置） 2Mbps（雙向峰值，上下行數據帶寬可設置）
調制方式 SC-FDE/QPSK SC-FDE/QPSK SC-FDE/QPSK
發射功率 4W(10W可定制) 4W(10W可定制) 1~4W可調
接收靈敏度 －98dBm －98dBm －98dBm
視頻編碼 H.264 H.264 H.264
音頻編碼 G.728 G.728 G.728
移動速度 ≥500km/h ≥500km/h ≥500km/h
設備供電 AC220V AC220V 內置鋰電池
工作時間 -- -- 3小時
設備功率 <30W <30W <30W
業務接口和指標
承載業務 一路雙向音視頻或一路單向音視頻，一路以太網數據 一路雙向音視頻或一路單向音視頻，一路以太網數據 一路雙向音視頻或一路單向音視頻，一路以太網數據
視頻接口 BNC-75-KY BNC-75-KY BNC-75-KY
音頻接口 BNC-75-KY BNC-75-KY BNC-75-KY
數據協議 以太網 以太網 以太網
數據接口 RJ45 RJ45 RJ45
勤務及控制接口 調度語音3.5mm接口*2 調度語音3.5mm接口*2 調度語音3.5mm接口*2
天線接口 N-50-KY N-50-KY N-50-KY
物理指標
機箱尺寸 426.4mm×348.5mm×44.4mm（機架式）
xxx（便攜式）		 426.4mm×348.5mm×44.4mm
重量 2.5Kg 2.5Kg
工作溫度 －20℃ ～ 55℃ －20℃ ～ 55℃ －20℃ ～ 55℃
存儲溫度 －20℃ ～ 65℃ －20℃ ～ 65℃ －20℃ ～ 65℃
濕度 0-95%，無凝結 0-95%，無凝結 0-95%，無凝結
