ZWV-4000無線同頻多點（多發一收）音視頻、數據傳輸系統 標準機箱式中心端（基站）（TZWV-4000-ZX-BZ）
產品類別：通指產品
子類別：無線圖傳
企業：
電話：
產品詳情
一、設備綜述：
TZWV-4000是為滿足各種部門在應急突發事件發生時，實現雙向多媒體信息傳輸、多用戶同時使用的需求。
TZWV-4000 多點同頻同傳通信系統由分布式基站和移動臺構成。每一個基站可以對上百個移動臺進行管理，完成移動臺的注冊、呼叫、注銷、帶寬分配等管理功能，并實現雙向語音、圖像、數據等多媒體信息實時傳輸。在指揮中心，可以通過GIS系統顯示所有在線移動臺的地理信息。同時，多個基站可以同頻/異頻組網，任一移動臺可在不同的基站間漫游。
TZWV-4000系統特別適合要求高清晰度視頻傳輸、雙向語音和數據交互、移動臺數量大、覆蓋范圍大、通信質量有保障的專網應用。
TZWV-4000 無線非視距圖像、語音、數據雙向傳輸系統可廣泛應用于戰場多媒體信息傳輸、作戰指揮、突發事件應急處理、移動指揮、跟蹤偵察、緊急搶險、遠程監控、野外作業等遠程實時調度指揮。
TZWV-4000硬件設備由中心端（基臺）和前端組成。中心端有19英寸機箱式和攜行箱式可選；前端有車載式、背負式和布控式可選。
二、系統構成：
系統由三個子系統構成：
1、移動臺子系統：包括車載臺、單兵背負臺、布控臺等多種形式，通過無線通道與基站子系統相連，從而完成與指揮中心之間的語音、圖像、數據等多媒體業務實時交互。
2、基站子系統：包括基站設備及天饋系統等，各個基站通過無線或有線IP通道與調度管理平臺子系統相連。
3、調度管理平臺子系統：包括調度機、調度臺等硬件設備及相應的多媒體調度軟件，實現對所有基站和前端移動臺的集中管理，以及語音、圖像、數據等多媒體業務調度。

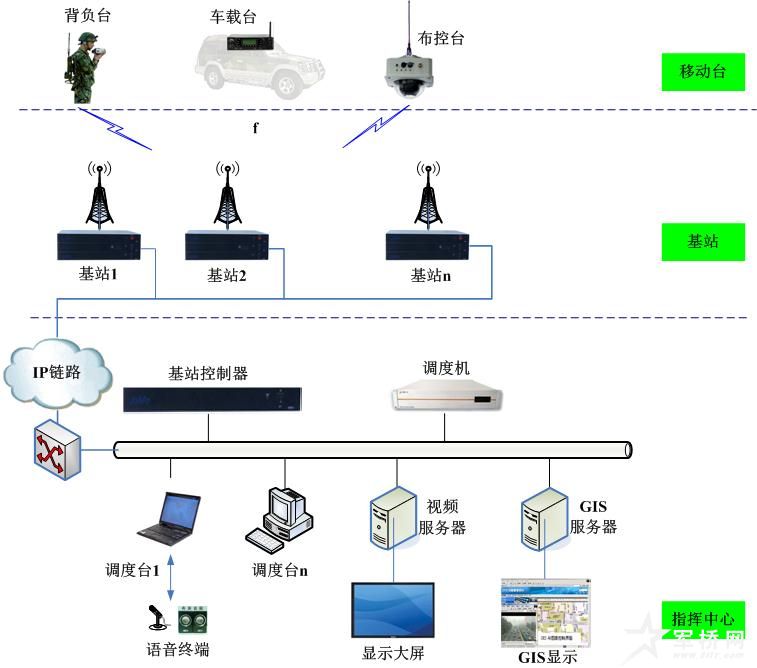

三、工作示意：
四、主要功能：
1、 在一個頻率上，一個中心端可以支持最多6個前端同時與其通信，上傳圖像、語音，雙向數據傳輸，中心端指定與某個前端雙向通話；
2、 在中心端配置GIS地理信息系統及前端配置GPS接收器時，中心端可實時接收前端的位置信息并顯示在地圖上；
3、 在一個中心端無法覆蓋的大區域內，配置多個中心端完成大區域覆蓋，任何前端可在區域內實現漫游通信。
五、技術特點：
1、 良好的覆蓋能力：
TZWV-4000系統采用了3G、4G系統的移動通信核心技術，包括SC-FDE（單載波頻域均衡）、空間分集、TPC信道編碼等技術，具備非視距、高速移動條件下的無線通信能力，單基站覆蓋范圍大。在典型城市環境，單基站覆蓋半徑5~50km；在開闊地帶，最大實測傳輸距離為130km。
2、 支持單基站+多終端同頻組網：
TZWV-4000系統采用TDMA（時分多址）組網模式，在同頻條件下，單基站可以與多個移動臺實現雙向通信。在2/4MHz空中帶寬條件下，單基站支持最多255個前端同時在線，以及4/6路圖像同時上傳，基站和所有前端工作在同一個頻點。
3、 支持多基站/多終端漫游切換：
TZWV-4000系統采用參照3G公網、350M數字集群等系統的組網模式，創建了一套高效、簡便的漫游切換算法，在多個基站構成的覆蓋區域內，所有前端可以自動漫游切換，圖像切換時間<3s。
4、 支持雙向多媒體通信：
TZWV-4000系統采用TDD（時分雙工）雙工模式，基站與前端之間可以實現雙向語音、圖像、數據等多媒體信息的實時傳輸，圖像清晰度最高可以達到1080i/720P的高清水平。
5、 支持定位功能：
每個前端可以配置GPS/北斗定位模塊，通過TZWV-4000系統的無線鏈路上傳。在指揮中心配置GIS系統，顯示所有在線前端的地理信息，包括位置、速度、高度等。
6、 支持集中調度和網管：
TZWV-4000系統的核心網基于IP設計，可以通過各級指揮中心配置的集中管理調度系統，可以對多個基站和前端進行調度管理，包括前端的注冊、授權、注銷，前端數據帶寬分配，基站和前端狀態監控，實時圖像、語音、數據調度等功能。
7、 支持快速升級擴容：
TZWV-4000系統為樹狀網絡結構，只要建設核心網，即可增配基站進行系統補點擴大覆蓋范圍，也可增配前端擴大用戶數量，整個網絡結構、頻帶占用無需變動。同時，通過調度管理平臺的軟件訂制和升級，可以滿足不同用戶的實戰需求。
