扇錐結構的短波寬帶全向天線是一種性能較好的寬頻帶天線，在中、近距離的短波通信、廣播等領域有著廣泛的應用。國內外現常用的短波天線主要有對稱振子天線、幕形天線、對數周期天線等幾種天線，其中對稱振子天線及幕形天線為窄帶的定向或全向天線，其中其最大帶寬一般可做到“二倍頻”，而扇錐天線完全可以滿足短波全頻段的帶寬需求。對于對數周期等非頻變天線，扇錐天線在實現全頻段工作的基礎上，同時可以滿足全方向性的覆蓋。此外，扇錐天線可以根據線徑等輻射體尺寸的不同來實現不同功率等級的發射需求；其結構簡單，架設方便；同時對地形要求極低，也可實施機動性架設，完全可滿足不同覆蓋需求。

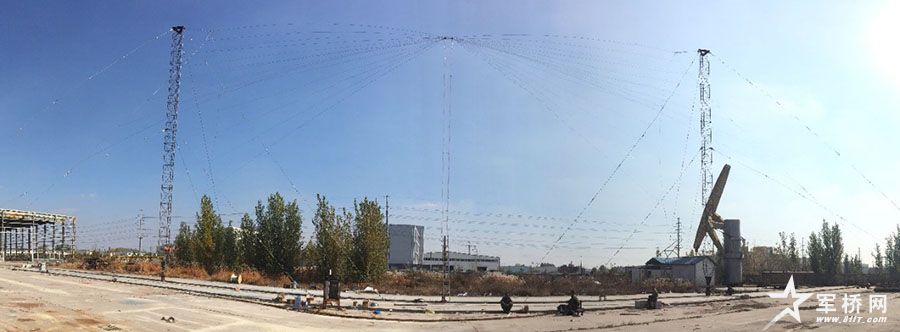

圖1 扇錐天線的結構示意圖
新型短波扇錐天線是一種寬帶特性、高效率、占地面積小、結構簡單可靠、架設方便的短波寬帶全向扇錐天線，可以免用天線調諧器或其他相關電路元件。天線結構形式簡單，空間利用率高，承載功率大，具有較好的寬帶特性和駐波比指標（短波全頻段VSWR≤2.0）。天線可實現全方位、多角度、高增益覆蓋，其低仰角增益在覆蓋上有較好表現，各項電氣指標達到國際先進技術水平，為今后短波中短距離通信提供了重要的發展方向。
頻率：3.2MHz～26MHz； 功率等級：≤150kW
VSWR：≤2.0； 輸入阻抗：300Ω
極化方式：水平極化； 天線增益：10dBi
