3040短波車載天線
040短波車載自動調諧鞭天線是一款輕巧靈活的高性能產品，它可以取代大獲成功的9350天線，并可適用于浙江凱池全系列高頻無線電備。閃速校準、外形緊湊、結構堅固，3040是一款尖端的移動自動調諧天線。
高效的性能
3040天線最大承載功率為125W，可用于2-30MHZ范圍內的全頻段語音和數據操作。極快的調諧速度，可在150毫秒內完成調諧，初次設置頻率的調諧時間不超過1秒。最佳的天線技能確保用戶以最快速度迅捷待命。
技術指標
頻率范圍：2-30MHZ
承載功率：125W PEP
調諧速度：平均1秒
存儲調諧：小于150毫秒
支持模式：ALE和跳頻模式
掃描功能：對寬帶功率放大器和接收器進行掃描
產品標準：符合美軍標MIL-STD-810F(溫度、浸、振動、粉塵）
設計標準：美軍標MIL-STD-461
堅固的設計
3040短波車載自動調諧鞭天線的設計能夠適應任何極其惡劣的環境，天線的主要部分是由玻璃鋼纖維構造的，這為內置的控制和調諧裝置提供了防水的功能，它有一個橡膠的抗震裝置，滿足車輛在任何道路狀況下行駛的需要。它可以滿足并超過美軍標MIL-STD-810F的指標。
收發器集成
3040短波車載自動調諧鞭天線與CODAN品牌的高頻收發器完全吻合匹配，調優操作簡單易懂。3040天線完全兼容包括收發器搜索，ALE（自動鏈路連接）和DATA（數據處理）在內的各種模式的操作。
技術指標
|
頻率范圍 |
2.4米鋼絲鞭（2.5-30MHZ） 3.5米加長鋼絲鞭（2-12MHZ） |
|
承載功率 |
125W PEP（語音和數據） |
|
功耗 |
通常0.4A，調諧時小于0.8A |
|
輸入電阻 |
50Ω |
|
VSWR |
通常小于1.5：1 |
|
存儲調諧 |
初次調諧平均1秒，記憶調諧小于150毫秒 |
|
記憶容量 |
全頻段記 |
物理特性
|
溫度環境 |
-30℃ - +60℃，95%相對溫度情況下 |
|
工作電壓 |
11 15.5V (12V） |
|
保護功能 |
開路、短路、過壓、溫度、電壓瞬變、高電壓駐波比 |
|
MIL-STD-810F |
溫度、浸、灰塵、振動 |
|
MIL-STD-461 |
設計標準 |
|
尺寸 |
147 mm W * 167 mm D * 240 mm H |
|
重量 |
3.15KG 包含彈簧和鞭 |
|
底座 |
M14 螺柱，40MM長 |
|
顏色 |
黑色 |
標準配件
3040與電臺連接的控制線纜
3040與電臺連接的射頻同軸線纜

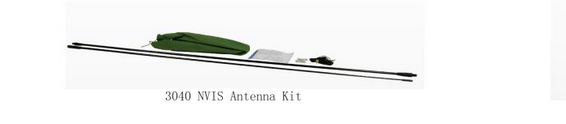

3040 NVIS高仰角天線
