基于低軌衛星星座回傳的基站間組網

2019-10-18 14:08:09

來源：天地信息網絡有限公司專家孫娉娉，張緯棟，甘杰

5G通信系統提出移動基站的概念，基站間可以通過無線回傳數據。并且隨著衛星通信系統的發展，低軌衛星星座系統已逐漸具備海量數據的處理、交換和服務能力，通過低軌衛星星座系統能夠?qū)崿F(xiàn)基站間的無線組網傳輸。面向信息惠普、應急救援、熱點增強等各類信息通信任務需求，開展基于低軌衛星星座回傳的基站間組網研究，針對低軌衛星星座拓?fù)鋭?dòng)態變化、傳輸延時長、間歇連接等特點，突破面向任務的資源管理、協作波束通信、基于天基時變圖的拓?fù)浣M網技術，支撐構建能夠保障不同任務，實現寬帶大容量、穩定傳輸?shù)幕緮?shù)據回傳低軌星座網絡。

1.引言

    隨著移動互聯網、物聯網在我國居民生活中日益普及，移動通信已經進入了極速發展時期。
    然而，我國幅員遼闊、經濟發展尚不均衡，面向信息普惠、應急救援乃至熱點區域任務保障等場景，受目前基站間光纖敷設難、光纖毀壞等因素制約，用戶通過基站獲取、處理和轉發互連/物聯信息的能力大大降低，無法得到高效、實時、不間斷的信息保障。
    第五代通信系統（5G）提出移動基站的概念，并且基站間可以通過無線回傳，擺脫了第四代通信系統（4G）及傳統通信的傳輸網絡只能光纖互連的桎梏。同時，空間網絡節點已經突破了“傳感器”、“轉發器”的概念，具備處理、交換、服務能力，并憑借其“高、遠、廣”的優勢，成為構建網絡信息體系的核心。
    通過構建低軌衛星星座系統，支撐地面移動通信基站之間互聯互通，形成一個集數據獲取、數據處理、信息提取、信息分發于一體的空間泛在融合網絡體系。通過空間信息網絡實現高效實時、不間斷地獲取、處理和分發基站間的互連/物聯信息，保障信息普惠、應急救援、熱點增強等各類信息通信任務。
    基于低軌星座回傳的基站間組網需具備協同通信、統籌資源管理等能力，而網絡的動態性、以及時空大跨度對低軌衛星星座與地面基站之間的自組網與傳輸提出了很大的挑戰。面向5G移動基站無線回傳需求，履行新時期信息普惠、應急處突等使命，對移動基站與低軌衛星協同自組網能力提出如下要求：
    （1）面向任務按需服務空間鏈路傳輸時延長、誤碼率高、動態性強，并且各類移動基站所處環境差異性較大，對網絡互連/物聯提出不同需求。需要低軌衛星星座具備面向各類應用任務的信息服務能力，支持跨區域間空間信息組網交換、遠程高速中繼傳輸和綜合業務組網通信，以及面向應急救援的遠程寬帶可靠通信。
    （2）超大容量傳輸能力的要求基站間互連的數據量很大，需要低軌衛星星座系統回傳具備超大容量傳輸能力。一方面保障信道高效利用，實時回傳海量數據；另一方面，有效地進行干擾協調，確保干擾環境下信息有效傳輸及分發。實現對任務的快速響應，提高干擾條件下的信息保障能力。
    （3）基于低軌星座回傳的基站間穩定組網空間信息網絡存在資源受限，干擾環境復雜，星地資源協調能力差等問題。為保障數據獲取、數據處理、信息提取、信息分發的實時、不間斷，需要協同調度空、時、頻率等多域資源，使得低軌星座與地面基站組成互聯互通的空間信息網絡。需要保障如此規模巨大、異構性強的空間信息網絡能夠高效運行，尤其針對跨復雜區域、大地域的低軌節點提供穩定的星間鏈路傳輸數據，從而提升對各類應用任務的組網支撐。
    綜上所述，根據各類應用需求，亟需基于低軌星座建設寬帶傳輸、面向任務按需服務、組網穩定的基站間回傳網絡。

2.國內外現狀分析

    為破解我國幅員遼闊、經濟發展尚不均衡環境下的移動基站回傳，實現對各類應用任務的快速響應，必須構建寬帶傳輸、面向任務按需服務、組網穩定的空間信息網絡。因此，需要研究傳輸、面向任務的資源調度、組網三方面問題。
    2.1 任務驅動的資源管理
    各類移動基站所處環境差異性較大，對網絡互連、物聯提出不同需求，需要空間網絡具備面向各類應用任務的信息服務能力。軟件定義資源和網絡資源池化技術的提出和發展為空間網絡的動態重構和資源的靈活調度提供了解決途徑。可以根據具體的任務目標和需求，抽象出底層設施多維度(如波束、功率、載波等)資源，實現對有限資源最大限度的綜合利用。
    2.2 通信傳輸
    近年來陸續發射的新一代高軌高吞吐量衛星（HTS）衛星采用多點波束結構，通過重復使用有線的頻率資源而具備更大的通信容量。HTS衛星采用類似于地面蜂窩網的技術，各個點波束采用不同頻率和計劃的組合而彼此獨立工作。近年來，上述技術更加成熟地應用于衛星設計，波束更小，波束數量更多，頻率復用程度更高。
    在低軌衛星方面，銥星系統采用Ka頻段實現寬帶大容量接入。oneweb 設計了720顆低軌衛星，18個軌道面，軌高1200km。采用Ku頻段單星大于6Gbps，傳輸速率50Mbps，總?cè)萘考s5Tbps。目前我國低軌系列衛星逐步在采用Ka/Ku頻段，通過可移點波束、固定點波束實現寬帶接入，單波束覆蓋范圍超過100平方公里。另外，全球管理波束和信標波束實現全網控制管理。
    2.3 空間組網
    在組網體制方面，低軌星座網絡可以通過星間鏈路組網，形成單層衛星網絡，也可以同高軌衛星混合組網，形成多層空間網絡系統。我國面向2030年，提出了天地一體化信息網絡重大工程，并將其列入了“十三五”規劃綱要以及《“十三五”國家科技創新規劃》。

3. 發展趨勢分析

    綜合分析國內外現狀，發展趨勢分析如下：
    （1）針對不同基站的不同應用任務，通過資源虛擬化及切片隔離能夠確保服務質量。
    在解決業務感知與資源適配的基礎上，抽象出底層設施多維度(如波束、功率、載波等)資源，構建虛擬網絡資源池，在合理的資源隔離基礎上進行多維資源統籌調度，能夠?qū)崿F(xiàn)對不同應用任務的服務保障，有效提升用戶的服務體驗度。
    （2）在采用合理的頻段、軌道、波束等通信體制前提下，能夠?qū)崿F(xiàn)超大容量傳輸。
    低軌衛星通過計算獲取合理的軌道、星座參數，能夠?qū)崿F(xiàn)一定范圍的持續覆蓋。采用Ka/Ku寬帶頻段、頻率復用、波束賦型等方式，設計固定點波束、信標波束，并通過機械式、相控陣等方式實現可移點波束，能夠?qū)崿F(xiàn)寬帶超大容量傳輸。
    （3）在充分研究低軌星座系統拓?fù)淝疤嵯拢軌驅崿F(xiàn)移動基站組網。
國內外均已完成低軌衛星之間通過星間鏈互聯，低軌衛星之間通過高軌星互聯。事實證明，低軌衛星星座系統可以實現地面光纖骨干傳輸?shù)墓δ埽诘蛙壭l(wèi)星星座回傳的基站間組網具有廣闊的發展前景。另外，針對空間資源受限，各網絡節點間干擾復雜等問題，國內外已著手研究網絡時空動力學特性，為開展技術攻關、網絡服務以及全網信息通信優化提供支撐。

4. 基于低軌衛星星座的基站間組網研究方案

4.1研究目標
面向信息惠普、應急救援、熱點增強等各類信息通信任務需求，針對低軌衛星星座拓?fù)鋭?dòng)態變化、傳輸延時長、間歇連接等特點，開展基于低軌衛星星座回傳的基站間組網研究，突破面向任務的資源管理、協作波束通信、基于天基時變圖的拓?fù)浣M網技術，構建天地一體化網絡試驗驗證系統進行評估，形成能夠保障不同任務，實現寬帶大容量、穩定傳輸?shù)幕緮?shù)據回傳低軌星座網絡，如圖2所示。

圖2 系統總體視圖

    4.2研究?jī)?nèi)容
    （1）面向任務驅動的資源管理技術
    面向不同應用任務，解決業務感知與資源適配問題，設計衛星的軌道和波束參數，針對任務規劃和資源調度進行技術研究，實現功率、載波和波束角三維聯合調度，優化移動基站回傳容量。
    （2）基于時變圖的天基網絡動態拓?fù)浣?br /> 天基網絡拓?fù)浣Y(jié)構建模，是在天基網絡功能組成及功能劃分的基礎上，研究網絡時空動力學特性，結合節點功能、網絡資源、任務需求以及網絡時空變化等因素進行拓?fù)浣！?br />     （3）試驗驗證與系統評估技術
    通過構建盡可能包含全部要素的最小原型系統，利用有限試驗資源，設計多維、分層次的空間等效試驗平臺，對本文所提資源管理技術進行效能分析。
    4.3擬解決的關鍵問題

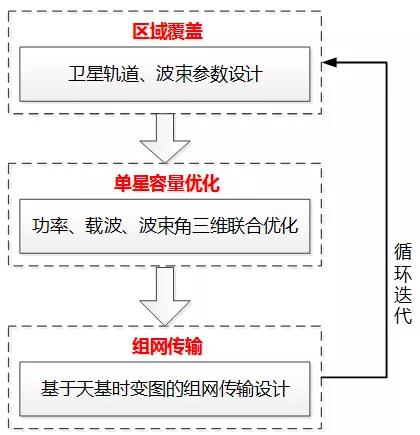

圖3 關鍵問題解決流程圖

    為保障不同應用任務，構建寬帶大容量傳輸?shù)幕緮?shù)據回傳低軌星座網絡，采用層次化的研究方法，首先解決網絡覆蓋的問題，接著解決接入網容量?jī)?yōu)化的問題，最后實現接入數據的高效組網傳輸。反過來，高效組網傳輸方案又進一步推進網絡覆蓋的研究，如圖3所示。
    （1）通過衛星軌道、波束參數設計，滿足一定區域內基站數據有效回傳
一方面，低軌衛星軌道一般為500-2000km，為了避開1500km—5000km的范艾倫輻射帶，選擇軌道高度范圍為500-1500km。Ka/Ku波束分為窄波束（波束寬度1度左右）、寬波束（波束寬度約2度左右）兩類。波束配置包括機械可移點波束、相控陣波束、“凝視”波束、信標波束和全球管理波束等。考慮基站回傳數據量大，需要設計合理的軌道、波束參數，既能保障單星的區域覆蓋范圍，又能保障基站大量數據能有效回傳。
    （2）針對不同應用任務，研究功率、載波、波束角三維聯合調度算法，實現單星容量?jī)?yōu)化。
    較之傳統無線資源管理，在功率和載波二維聯合優化基礎上，增加了波束角調整，實現在網絡資源受限條件下，以衛星覆蓋范圍內的不同應用任務數據速率為約束條件，聯合優化三維變量，提高系統的傳輸效率。
    （3）引入天基時變圖，解決接入數據的高效組網傳輸問題
接入數據可以通過低軌星間鏈或低軌-高軌-低軌星間鏈組網傳輸，從而實現跨時空大區域的移動基站間互聯互通、數據流轉。空間網絡涉及多種異構動態變化的節點連接，具有可預測性等特點，通過天基時變圖，能夠?qū)崿F(xiàn)網絡可重構、能力可伸縮特征的大時空尺度下的網絡結構模型刻畫，從而解決高效組網傳輸問題。

4.結 語

面向信息惠普、應急救援、熱點增強等各類信息通信任務需求，開展基于低軌衛星星座回傳的基站間組網研究，突破面向任務的資源管理、協作波束通信、基于天基時變圖的拓?fù)浣M網技術，支撐構建能夠保障不同任務，實現寬帶大容量、穩定傳輸?shù)幕緮?shù)據回傳低軌星座網絡。
