WTU-7000短波天鏈中繼站
產品類別：通信電臺 子類別：其他 企業：
新維科麥
 電話：
010-8823 2032
WTU-7000短波天鏈中繼站
產品詳情



 對講機野外遠程通信利器


 █ 概述

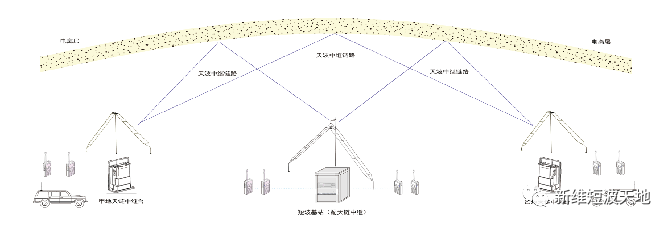

    手持對講機在野外無網地域只能通幾公里，在山區則受地形障礙限制存在大量盲區。天鏈中繼站正是為解決這些難題而設計，它依靠短波電離層反射無障礙傳播特性，可供相距數百公里的對講機直接互通。天鏈中繼站由短波電臺、超短波電臺、專用中繼
機組成。使用時在兩地各設一部中繼站，超短波臺即可異地對講，還可通過專用手咪監聽和插話。
    天鏈系統提供80組中繼編碼，可供多地超短波網互通，另備19組轉接編碼用于短波端站電臺接入。

█ 操作簡單，通信質量高
    天鏈中繼的核心技術是利用特殊編碼識別上線和下線信號，無須任何附加操作，收發延時極短可忽略不計。對講機和平時一樣，按下PTT講話，松開PTT 自動離線，使用非常方便。
    客觀上短波信號不夠穩定，需要選擇頻率，但經驗表明在三百公里內短波可通頻率相對固定，信號較穩定，加之天鏈中繼對短波信號質量只要求“2分”（在強烈噪聲中可辨識對方話音）即可建鏈，因此接通率很高，建鏈后對講機的模擬話音略帶噪聲，數字話音完全無噪聲。

█ 組成天鏈中繼站的超短波臺

     天鏈系統支持各種模擬或數字超短波電臺，在網內分配一部對講機做中繼通道機即可。便攜中繼站的超短波通道機采用5W手持臺，移動或固定中繼站也可用25W電臺做通道機。

█ 組成天鏈中繼站的短波電臺

     多數短波電臺都可以用做天鏈中繼站的通道機，接入方式分為兩種。
    一種是帶線路音頻輸入輸出插口的專業電臺，可采用1型中繼機，從線路插口連接中繼機。
    另一種是沒有線路插口的普通電臺（如業余電臺） 或不便使用線路插口的電臺（如國產軍用電臺），可采用2型中繼機，從電臺的8Ω音箱插口輸出來電信號， 從電臺手咪插座輸入發射信號。
    由于普通25W背負臺功率小,通信能力弱，單兵中繼站宜采用125W雙模電臺做通道機，可獲得更強更穩定的中繼質量。

█ 端站短波電臺如何加入天鏈中繼系統

      端站電臺是指不承擔中繼工作的獨立短波電臺，這些電臺加入天鏈系統須加裝專用碼板。



WTU-7001（1型）中繼機

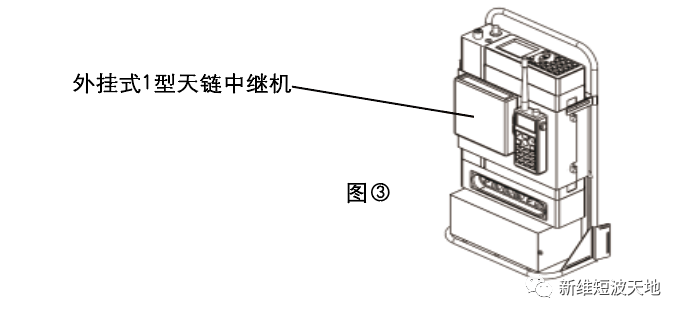

        1型中繼機用于帶線路插口的短波電臺，結構分為掛式和嵌入式兩種。外掛式示例如圖③。嵌入式示例如圖①和②，中繼主板嵌裝在設備機箱內，面板裝在機箱面板上，主要用于集成系統。


WTU-7002（2型）中繼機




國產軍用電臺

各種進口和國產普通電臺
