MK303語音處理模塊
產品類別：通信電臺 子類別：凱弛 企業：
凱弛電子
 電話：
4008898166
MK303語音處理模塊
產品詳情


1 簡介
? MK303語音處理模塊是針對短波電臺、超短波電臺等通信設備通信環境惡劣，通信質量信噪比比較低的問題，專門開發的一款適合低信噪比的通信環境下對接收到的語音信號進行降噪處理，并輸出有效語音指示的高性能語音處理模塊，可以很大程度上提高通信質量
? 基于ARM+DSP雙核架構，DSP做聲音信號處理，ARM做邏輯處理，運行linux操作系統
? 結構上采用核心板+接口板的方式，方便單獨使用核心板嵌入到客戶設備中
? 通過高低溫、振動測試認證，滿足工業環境需求，發熱量極小

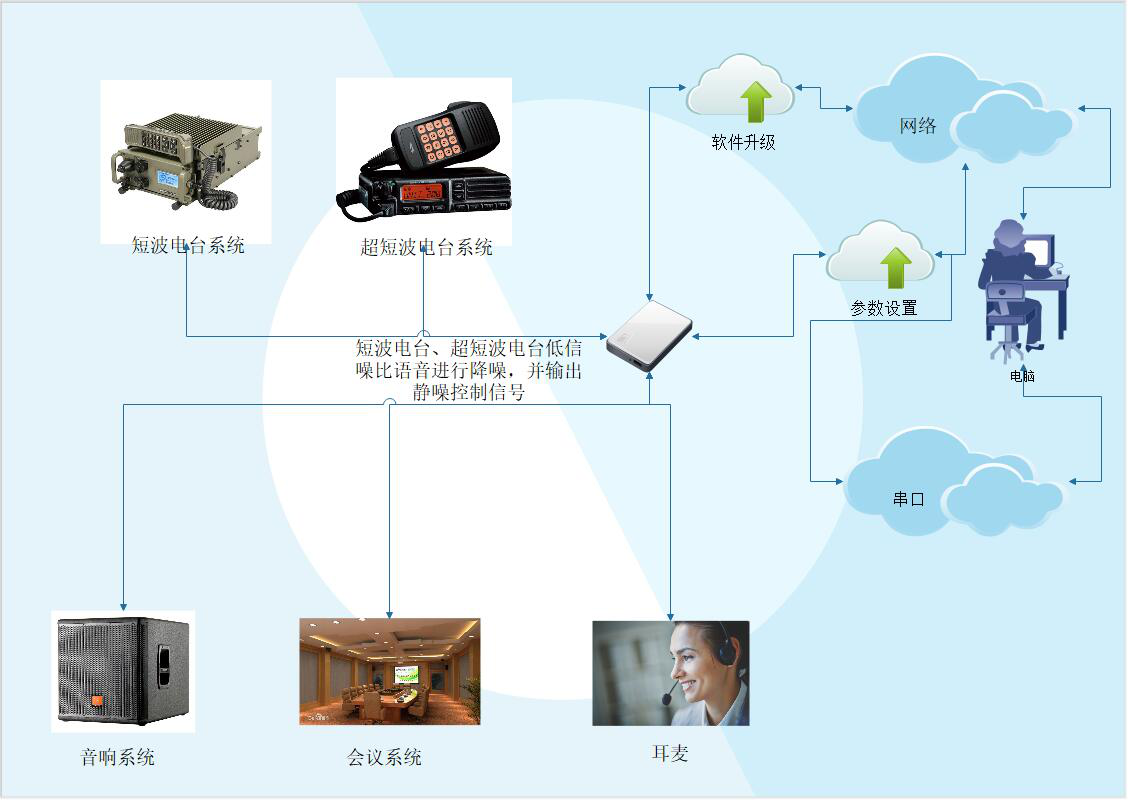

2 典型運用領域

?適用于以下應用場景：
•短波電臺、超短波電臺等低信噪比通信系統接入到音響系統、會議系統、耳麥等要求聲音信噪比非常高的音頻系統中；
•通過語音處理模塊，對短波系統、超短波系統中的低信噪比的語音轉化為高信噪比的語音，并且在沒有有效語音時自動關閉通道聲音，達到接收到有效語音打開通道、沒有接收到有效語音關閉通道的智能開關效果；
3 性能參數
?供電方式：寬電壓供電范圍，直流12V-24V
?音頻通道：兩路線輸入，兩路線輸出，兩路功放輸出(2W/8歐)
?支持設備接入類型：短波電臺、超短波電臺
?輸入音頻特性：50mVpp~15Vpp@600Ω自適應
?輸出音頻特性：1.5Vpp@600Ω
?低信噪比下語音偵測(VOX)門限0-9級可調，并輸出偵測到有效語音電平量指示，低電平有效
?低信噪比下語音降噪等級門限0-7級可調，可提高信噪比10db以上
?低功耗：240mA@12V

4 接口定義

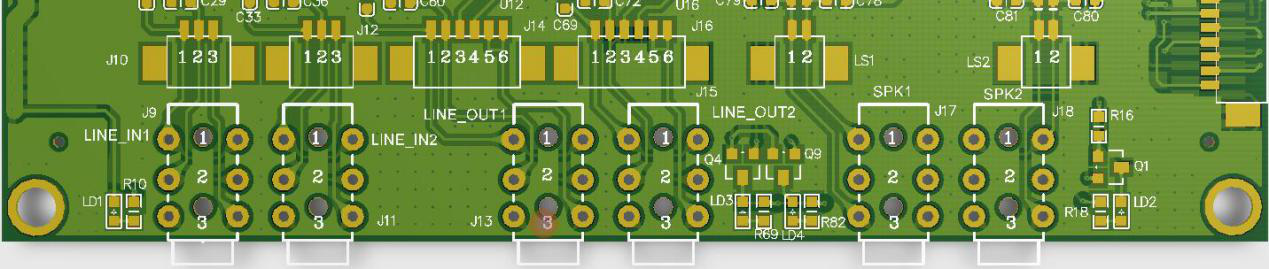

提供兩種接口，一種是3.5MM耳機接口，一種是1.25MM間距的接插件，如下圖所示：



•第一路音頻線輸入接口：J9(3.5音頻接口)/J10(1.25MM接口)
J9/J10接口定義：
1:AUDIO_IN1+（第一路音頻線輸入+）
2:AUDIO_IN1-（第一路音頻線輸入-）
3:GND_IN1   （第一路音頻輸入地）
•第二路音頻線輸入接口：J11(3.5音頻接口)/J12(1.25MM接口)
J11/J12接口定義：
1:AUDIO_IN2+（第二路音頻線輸入+）
2:AUDIO_IN2-（第二路音頻線輸入-）
3:GND_IN2  （第二路音頻輸入地）
•第一路音頻線輸出接口：J13(3.5音頻接口)/J14(1.25MM接口)
J13接口定義：
1:AUDIO_OUT1+（第一路音頻線輸出+）
2:AUDIO_OUT1-（第二路音頻線輸出-）
3:GND_OUT1 （第一路音頻線輸出地）
J14接口定義：
1:AUDIO_OUT1+（第一路音頻線輸出+）
2:AUDIO_OUT1-（第一路音頻線輸出-）
3:CH1_VOX_OUT+（第一路有效語音電平指示+）
4:CH1_VOX_OUT-（第一路有效語音電平指示-）
5:GND_OUT1（第一路音頻線輸出地）
6:GND_OUT1（第一路音頻線輸出地）
•第二路音頻線輸出接口：J15(3.5音頻接口)/J16(1.25MM接口)
J15接口定義：
1:AUDIO_OUT2+（第二路音頻線輸出+）
2:AUDIO_OUT2-（第二路音頻線輸出-）
3:GND_OUT2（第二路音頻線輸出地）
J16接口定義：
1:AUDIO_OUT2+（第二路音頻線輸出+）
2:AUDIO_OUT2-（第二路音頻線輸出-）
3:CH2_VOX_OUT+（第二路有效語音電平指示+）
4:CH2_VOX_OUT-（第二路有效語音電平指示-）
5:GND_OUT2（第二路音頻線輸出地）
6:GND_OUT2（第二路音頻線輸出地）
•第一路音頻功放輸出接口：J17(3.5音頻接口)/LS1(1.25MM接口)
J17接口定義：
1:SPK1+（第一路音頻功放輸出+）
2:NC
3:SPK1-（第一路音頻功放輸出-）
LS1接口定義：
1:SPK1+（第一路音頻功放輸出+）
2:SPK1-（第一路音頻功放輸出-）
•第二路音頻功放輸出接口：J18(3.5音頻接口)/LS2(1.25MM接口)
J17接口定義：
1:SPK2+（第二路音頻功放輸出+）
2:NC
3:SPK2-（第二路音頻功放輸出-）
LS1接口定義：
1:SPK2+（第二路音頻功放輸出+）
2:SPK2-（第二路音頻功放輸出-）
5 技術支持
?協助底板設計和測試，減少硬件設計失誤
?協助解決按照用戶手冊操作出現的異常問題
?協助產品故障判定
?協助進行產品二次開發
?提供長期的售后服務
?開放協議，方便客戶二次開發
6 增值服務
?主板定制設計
?嵌入式軟件開發
?項目合作開發
?技術培訓
