WD-6200/6300中短波相關干涉儀測向系統

產品類別：通信電臺子類別：其他企業：

新維科麥

電話：

010-8823 2032

產品詳情

頻率范圍500kHz ~ 40 MHz 基于DDC的寬帶數字接收模塊
高靈敏度對短時信號有效（WD-6300）
使用SSL加密協議傳輸目標定位信息典型測向精度優于２度（標準差）
共用參考信號進行相位相干可與其它干涉儀相關聯擴展
高精度中等孔徑天線布設快速簡易
天線堅固、隱蔽低功耗高性價比

WR-6200（便攜式）和 WR-6300（19”機架式）中短波測向系統用相位相干多通道干涉儀方法和信號統計處理技術，可靠性好，測量精確，廣泛用于政府、軍事、執法等部門。

由于采用軟件無線電（SDR）體系結構，系統提供了無與倫比的靈活性、高精度和高靈敏度性能，使其不僅能作為測向系統執行測向任務，也能作為短波情報的信號截獲接收系統使用。

設備由三部分組成：天線陣，相位相干接收機組，計算機。

系統用特殊設計的高增益有源單極天線陣，只需兩個人30分鐘即可完成架設，天線陣的大小可簡單地根據系統所用頻段而定。當天線布成“L”形，每條臂的經典長度為5米時,最佳適用頻率3 MHz至30 MHz；臂長 10米時,最佳適用頻率1 MHz至15 MHz 。

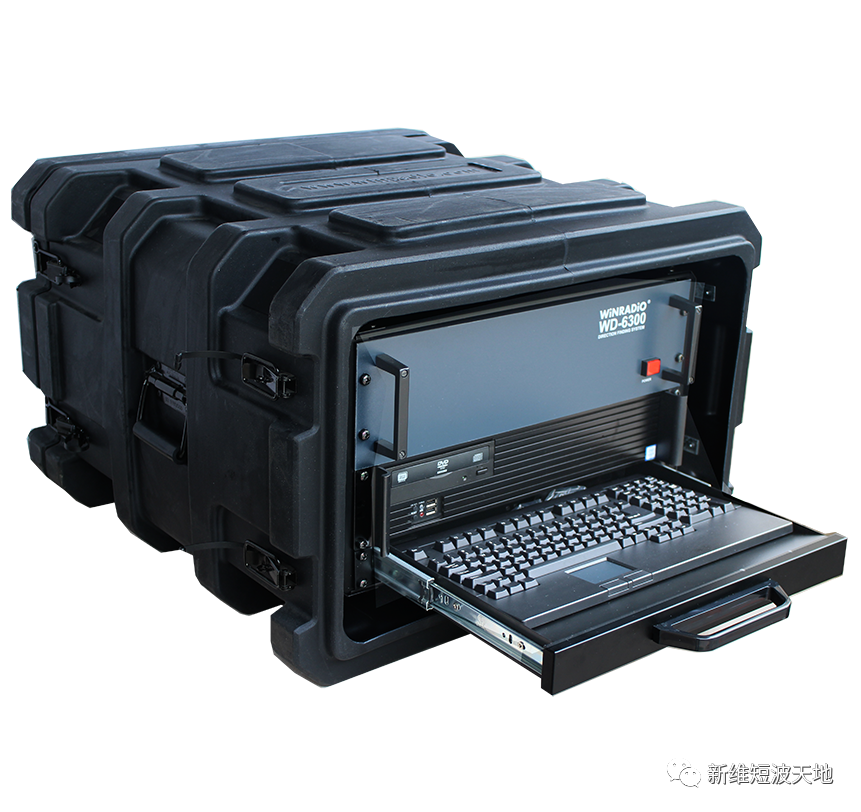

系統核心設備為WR-G34DDC相位相干接收機，安裝在堅固的便攜箱（WD-6200）或19”機箱（WD-6300）。

采用高性能的集成便攜主機與系統連接，對接收到的信號進行分析和處理。

系統不僅能夠精確測量信號的水平方位，也能測量仰角。若已知電離層高度，還可以不用傳統的多元三角大地測量法對目標位置進行粗略估算。

測向系統既可以固定安裝，也可以車內安裝。

WD-6200和WD-6300測向系統將模塊化硬件與創新的軟件相結合，展現了傳統技術所不具備的性能和靈活性。

WD-6200

WD-6300

硬件
WD-6200 / WD-6300 測向系統采用了高性能元器件、WR-G34DDC相位相干軟件短波接收機和特殊設計的高增益有源單極天線。
系統可以使用市電交流供電，也可以用直流電源加裝逆變器來供電。
為了更好地操作，建議使用兩個監視器，一個操作測向功能，另一個用來控制接收機。

軟件

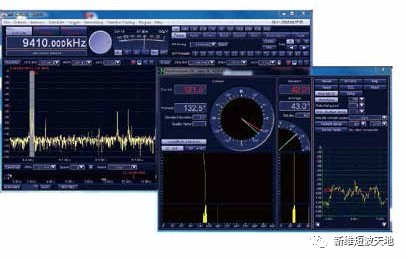

WD-6200 / WD-6300系統的核心是其先進的數字信號處理軟件，除了標準的 WR-G3xDDC 風格的圖形用戶接口之外，系統軟件還用于解決復雜的數學運算和相關的處理。
系統完全軟件化，只要簡單地更改軟件就可以添加和改變功能及應用模塊。

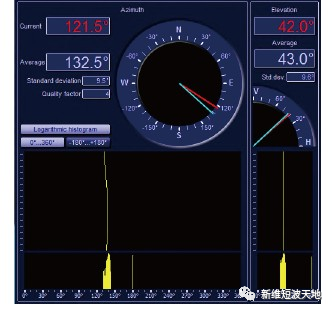

方位和高度顯示都以正北為基準，同時還清楚地顯示出反射波和其它因素使方位角測量值的質量變壞的影響。用戶可以使用動態可調緩存器，將一段時間內方位角采樣值處理成平均值。柱狀圖和瀑布圖顯示也可以幫助操作員判斷測量值的質量。
系統還集成了一個數字記錄儀，可以實時記錄和回訪所收到的中頻 (IF) 端的信號以及音頻信號。

選件：
封閉式環形天線，用于天線架設空間有限，采用沃森-瓦特模式進行測向。
客戶端/服務器軟件，可以遠程控制接收機和測向操作。
三角大地測量/地圖作業軟件包，要求系統有多個測向站，并且以適當的 (TCP/IP) 網絡鏈接。測向數據從測向站送至三角大地測量系統，運算結果把“位置”顯示(或標識)在地圖上。地圖的數據須另行與相關地圖供應方安排。

技術指標

接收機類型	射頻直采、數字下變頻、軟件化接收機
測向頻率范圍	500kHz~40MHz
測向處理	三元素經典相干干涉儀
接收通道數量	3個
	WD-6300采用三個接收機
	WD-6200采用二個接收機，一個連接參考天
	線，一個在N和E天線元素間轉換
傳感器元件	AX-81SM/DF有源單極天線，帶地網
最大天線孔徑	最高頻率的1/2波長
測向方位精度	儀表精度<0.5度，基于系統校準
	典型布設的地波精度<2度 SD
測向高度精度	儀表精度<2度，基于系統校準
測向靈敏度	大于底噪3 dB的信號能達到上述方位精度
測向帶寬	DDC2帶內，1Hz~64kHz可調
監視	測向時，接收機完全可控
接口	USB2.0高速
計算機	四核i5以上，Windows 7
物理尺寸	天線單元：1.2米，另帶5米地網系統 WD-6200 便攜箱，475×375×180mm WD-6300 19”機箱，3RU
電源	115/230 V AC
工作溫度	-10℃~+50℃
