一、系統介紹
本系統針對具有錄播與音頻互動需求的會議室或多媒體教室而設計，方案采用快魚智能音頻3D麥克風進行拾音，具備遠距離大范圍現拾音能力，麥克風最大拾音距離可≥10米，并可根據需要自由調整拾音距離與拾音模式。
采用有消回聲智能音頻處理主機，主機采用具有多重突破性技術的DSP音頻處理算法,具備全頻帶AEC回聲抑制能力，同時支持自適應自動降噪、智能混音、說話人切換跟蹤等核心音頻算法功能。配合3D麥克風，可實現遠距離拾音和完美的回聲消除，可有效抑制現場回聲、混響、聲學反饋嘯叫及多種環境噪音，為現場發言者與聽眾帶來良好及健康的體驗。
二、設計說明
（一）系統接線說明
1.3D麥克風通過3.5mm耳機接口音頻線接入主機WL-IN接口，用于互動拾音。
2.主機SPK接口外接多媒體有源音箱對遠端會議室音頻擴音。
3.視頻會議終端通過USB線與主機連接，傳輸互動頻信號。
4.DC-12V電源接口:外接電源適配器。
（二）主機備用功能接口介紹
1.MIC 1-2:平衡式麥克風輸入接口，支持48V幻象供電，可接入全向或指向型吊麥拾取本地聲音。
2.RS232接口：可擴展外接可編程控制面控，實現一鍵開關系統、調節音量等操作。
3.MIX接口：線路輸出接口(3.5mm)，可外接錄音設備。
4.AUDIO接口：線路輸入接口(3.5mm)，可外接本地音源進行擴聲，如DVD、電腦等。
（三）系統配置
1.系統拾音
配置1只智能3D麥克風，直接放置于桌面或吊裝使用，可滿足會議室遠距離大范圍拾音需求，麥克風可根據會場需要調整拾音距離,也可根據會場環境嘈雜程度調整麥克風降噪能力。
2.音頻處理
配置1臺智能互動音頻處理主機，支持AEC回聲抑制功能,可消除遠程互講擴聲中的回聲，同時支持自適應自動降噪、智能混音、說話人切換跟蹤等核心音頻算法功能,并支持各種音頻信號處理模塊和信號路由分配選擇功能,滿足前級話筒及線路信號的接入，不需使用模擬或數字調音臺，降低操作上的使用復雜程度，使用戶操作更為簡單。
主機可選配接入智能觸控面板，嵌入式安裝于會場墻面，對系統電源進行開關控制或調整系統工作音量。
3. 系統擴聲
可直接利舊或采購多媒體有源音箱接入主機進行使用，不需額外配置功放。
三、產品介紹

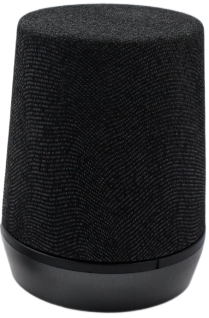

（一）智能3D麥克風
產品特點:
一款支持桌面放置與吸頂安裝的智能音頻采集終端。
可根據使用場景設置多種拾音模式，包括單指向拾音、雙指向拾音、3D全景拾音、焦點指向拾音模式。
可根據現場環境大小調整拾音范圍，如1米、3米、10米等。
可根據現場環境嘈雜程度調整降噪模式，如輕度降噪、中等降噪、重度降噪等。
內置神經網絡降噪算法、BF指向算法、3D全景聲場算法等，適合復雜環境下拾取特定區域聲音，高還原度沉浸式場景拾音。
具備USB標準聲卡接口，耳機接口,支持按鍵靜音和狀態指示等功能。
設采用-33dB高靈敏度、69dB高信噪比和真100Hz~20KHz曲線，符合高清音質采集需求。
搭載TRADIO-DNS深度神經網絡降噪算法，可獲得高質量的監聽音質。
帶有靜電和雷擊保護電路，在異常情況下可有效保護產品正常工作。
（二） 消回聲互動處理主機
產品特點:
一款針對常態化互動場景研發的緊湊型專業數字音頻處理器，具有全頻帶AEC回聲抑制功能。
支持自適應自動降噪、智能混音、說話人切換跟蹤等核心音頻算法功能。配合專用全向麥，可實現遠距離拾音和完美的回聲消除。
支持各種音頻信號處理模塊和信號路由分配選擇功能，用戶可以通過PC軟件來對系統進行設計。
具備2路平衡式麥克風輸入，支持48V幻象供電，采用鳳凰端子。
具備1路外接無線麥輸入，采用3.5mm耳機接口。
具備USB2.0 A型接口，支持雙向音頻數據傳輸，也可外接配置電腦，進行可視化軟件配置。
