設備概述
申甌SOC8000數字程控調度機采用國際電信聯盟 (ITU-T G.712 、G.732 號) 標準設計、開發，不僅具有數字程控調度機的豐富功能，還具有十分強大的數字程控交換機的管理與辦公功能；可實現調度用戶與行政用戶兩網合一，既能適應數字通信環境，又能適應任何模擬通信環境。 同時本系統設計既立足國情，又在技術上具備創新，是石油、化工、冶煉、電力、煤礦、軍 事、公安和部隊等專網和大中型企事業單位理想的新型指揮調度設備。

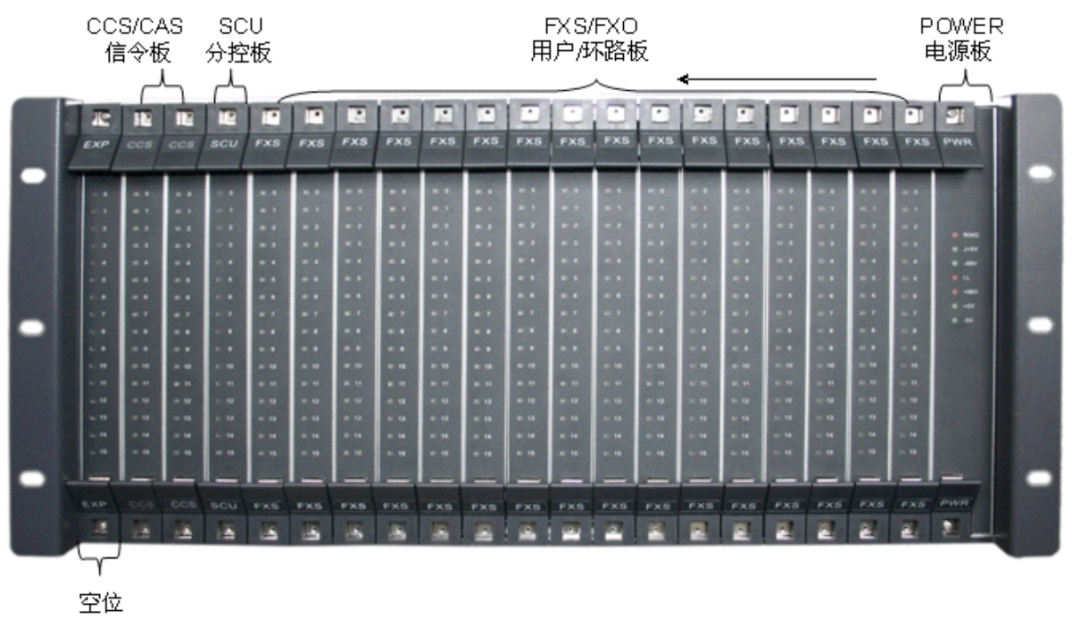

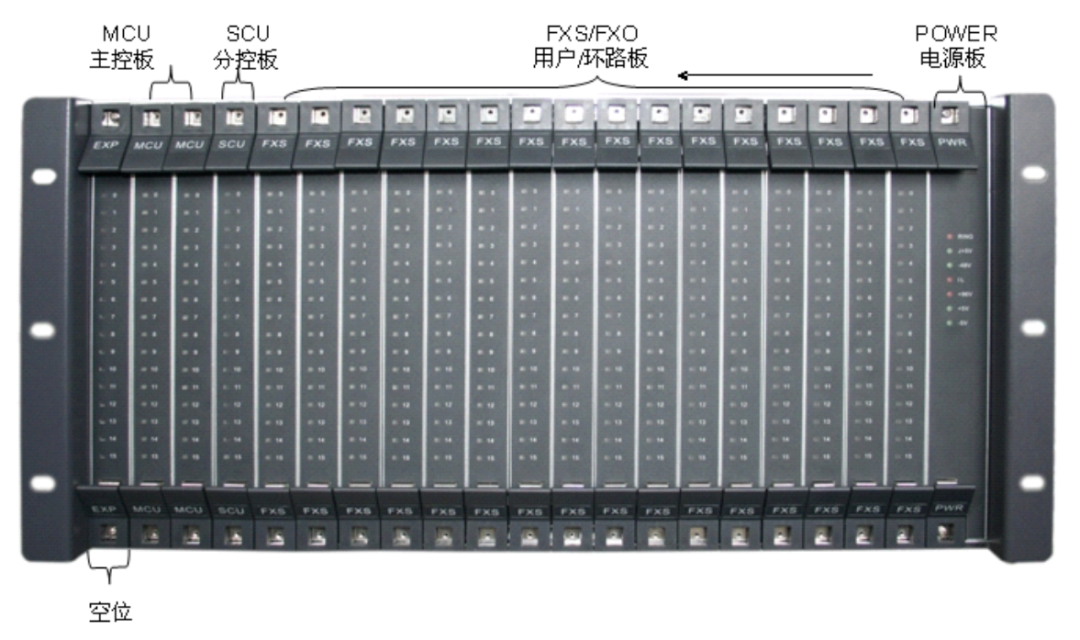

主副框結構
主要特點
1 、系統設計為無阻塞交換網絡：容量為 1024×1024 或 2048×2048 等規格，保證系統通 話、呼叫、調度不阻塞；
2 、主控?zé)醾浞莨δ埽合到y(tǒng)可配置 2 塊主 CPU 板,平時運行時第 1 塊主控板工作，第 2 塊板處于備份狀態，一旦第一塊板出現故障時會自動切換到第二塊主控板上運行，等待第一塊板撥出更換后再插入，可手工切換到任何一塊主板運行，保證通信不中斷；
3、中繼接口豐富：可配備 E/M 、載波、磁石、NO. 1 、NO.7 、PRI 、VOIP 、等各種互連 中繼；
4 、調度會議采用自主知識產權的 DSP 芯片技術，音質清晰，聲音洪亮，設置靈活，支 持內外線多方電話會議；
5 、系統采用模塊化結構，具備可擴展性，在線更新升級功能，可實現用戶不同配置要求靈活擴容；
6 、遠程維護技術實現遠程用戶參數管理、設置、排除故障、技術咨詢及培訓；
7 、抗雷擊本機采用三級防雷擊保護，并通過 K20 雷擊測試，完全滿足雷擊多發區的 安全要求。
8、支持定制化功能的開發。
系統組成
1 、調度主機：實現所有呼叫功能，交換功能，調度功能及組網功能，同時根據用戶需 求采用不同的配置，調度主機可實現調度用戶和行政用戶雙網合一，以充分利用資源。

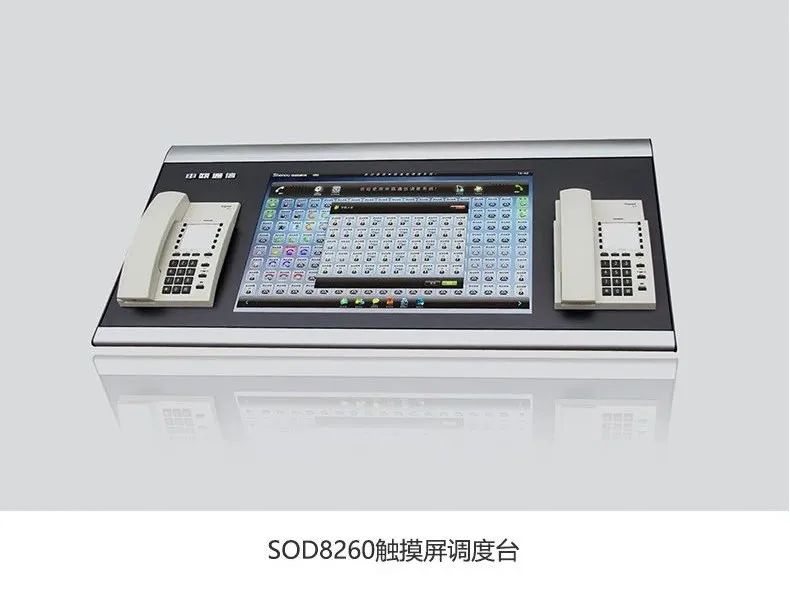

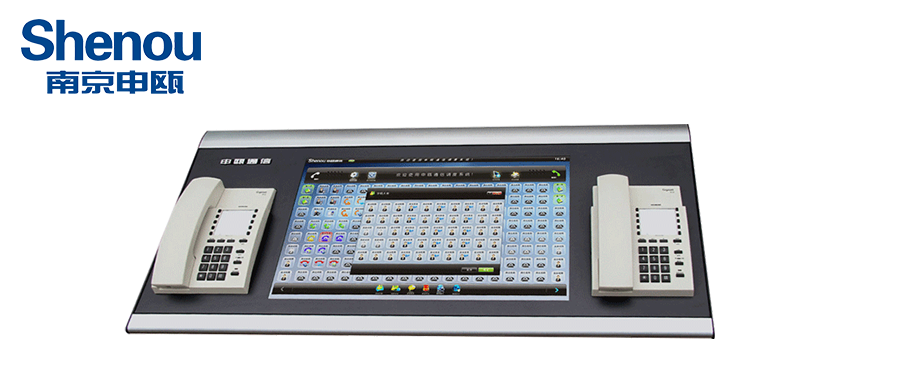

2、調度臺：是進行具體調度操作的平臺。調度員可以通過調度臺觀察所有調度用戶的 使用狀態，進行調度操作，調度臺通過設置按鍵和被叫號碼相對應，使調度臺呼叫做到一鍵 到位。調度臺采用丹麥鍵，調度臺單臺分 64 鍵、128 鍵、256 鍵，一臺主機可接入調度臺數 量為 1-32 個，共分 8 組。
3 、維護終端管理軟件：控制和管理調度主機，調度臺的參數設置，包括數據管理、備 份、維護、監控、調度參數設置和計費管理等功能。
4 、數字錄音系統：可對整個屬于數字調度機任何分機或中繼進行錄音。
PC配置要求
1 、硬件配置：Pentinm Ⅱ300MHz 以上， 內存 64M 以上，硬盤可用空間為 26G 以上，一個 串行口。
2 、軟件配置：本系統可在 Windows 98/2000/XP 等操作系統環境下安裝和運行。
3 、PC 連接距離：普通距離≤30m ，配置 422 接口≤1Km (出廠配置 10m (5 芯線))
供電要求
AC：220V±10% 50Hz±2Hz
DC：-48V 20～100AH蓄電池

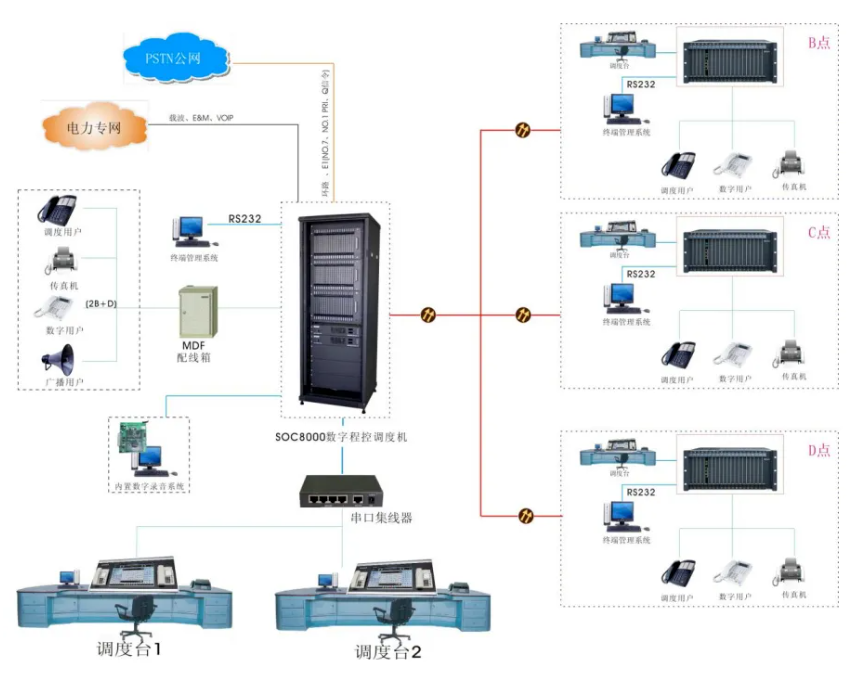

組網拓?fù)鋱D
設備展示
