武警某部信息指揮中心 DLP大屏幕拼接顯示墻系統技術方案

2010-06-21 15:58:47

來源：

北京蔚藍創新科技有限公司（簡稱蔚藍科技），是注冊在北京中關村科技園區的高新技術企業。公司致力于網絡系統集成、視頻監控系統、投影工程和網絡視頻會議系統的開發，為工程項目提供技術方案和工程實施。我公司為武警某部建設一套大屏幕拼接顯示墻系統，系統采用廣東威創視訊科技股份有限公司自主研發的數字拼接墻系統，該系統功能強大、使用可靠，并通過多項國際認證，在國內外享譽盛名。
以下是此次系統建設的簡述。

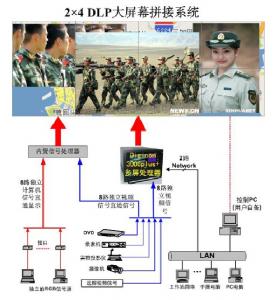

圖一：DLP大屏幕顯示系統結構圖
1 系統組成
本方案提供的大屏幕顯示系統主要由以下幾部分組成：
1) Visionpro®  C2系列 80” 2×4DLP™顯示單元拼接墻體
2) Digicom® 3008Plus+多屏處理器系統
3) 顯示墻應用管理系統（VWAS）軟件等
4) VlinkExpress網絡顯示直通車
本方案提供的大屏幕顯示系統拼接墻由8套80” Visionpro® XGA DLP一體化顯示單元。以2（行）×4（列）的方式拼接而成。規格如下：
單屏面積：1620mm (寬) ×1215mm (高) ≈ 197m²
整屏面積：1620mm (寬) ×4 ×1215mm (高) ×2=6480mm (寬) ×2430mm (高) ≈1575m²
箱體厚度：980mm
墻體外觀示意圖如圖二：

圖二：大屏幕顯示墻體外觀示意圖
2 系統功能
整個DLP大屏幕顯示系統由8套80”的Visionpro® C-DGS80X2+投影單元、1套Digicom® 3008Plus+多屏處理器以及VWAS控制管理軟件等組成。整套系統采用最新一代的DLP數字光處理技術，所有設備均采用模塊化的設計，對顯示信號的直通接入冗余顯示方案，以及分布式信號處理技術，最大程度的提升了整體DLP大屏幕顯示系統的可靠性和安全性，并具備良好的顯示信號數量的擴展能力。顯示單元組成的顯示墻體和工業控制結構的處理器均通過了權威部門的安全認證，不會對環境和其他設備造成任何的安全影響。
Visionpro® 顯示單元組成的墻體可以顯示來自處理器的輸出信號，也可以顯示直通輸入信號的能力，本系統可以提供8路RGB信號，8路視頻信號的直通輸入能力，并且可以通過選件板擴充直通輸入信號數量的擴展能力。采用美國TI公司開發的最新的極致色彩（BrilliantClolor）技術，以及VTRON獨有的專利GUCS復合屏幕，使整個屏幕拼接后光潔，平整如鏡，不變形，防反光，無論在亮度、對比度、清晰度方面，都代表了世界最高水平。肛裂用什么藥不錯文胸品牌什么減肥產品最有效睫毛膏哪個品牌好曬后眼霜豐胸產品推薦時尚男裝左旋如何保養臉部皮膚保濕減肥黑頭導出液什么牌子好
Digicom® 3008Plus+多屏處理器可以提供8個Visionpro® 顯示單元的輸出驅動能力。本多屏處理器采用開放式模塊化結構，可以將所有圖像通道輸出的畫面拼合成為一個高分辨率無縫單一邏輯屏。活動視頻信號、RGB信號和來自網絡的計算機畫面等，各類圖/文信息均可在此高分辨率邏輯桌面上以開窗口的方式在任意位置，以任意大小顯示。通過Video輸入接口板和RGB接口板，可以靈活配置顯示墻的輸入信號數量。通過千兆網絡接口，支持多個Ethernet網絡連接，使用VTRON自主研發的VLinkExpress網絡顯示軟件，輕松將多個網絡計算機的信號在大屏幕顯示墻上進行顯示，超高分辨率圖形的全屏顯示。通過X-Window顯示方式，可以實現跨操作系統平臺的顯示。此外，處理器機箱的LCD顯示面板可以將CPU、內存、散熱風扇、機箱溫度等資源信息實時進行監控顯示，并具有報警記錄，大大提升了系統的可維護性和故障信息反饋的及時性。
本套大屏幕顯示系統能夠顯示Windows、Linux和UNIX等主流操作系統計算機的RGB信號，支持分辨率可以從640×480到1600×1200，總數量為8路模擬RGB或數字RGB信號，可以通過RGB選件板擴展輸入RGB信號的數量。本系統還能夠支持全制式復合視頻信號，如PAL/NTSC/SECAM/1080p/1080i/720p等各種制式，總數量為8路復合視頻信號，可以通過視頻選件板擴展輸入視頻信號的數量。支持多路VLinkExpress的網絡顯示信號。
通過VWAS控制軟件對所有顯示信號和顯示模式進行各種靈活控制，可以進行單屏顯示、跨屏顯示、分區顯示和整屏顯示，支持多用戶操作和管理，可以在大屏幕任意位置顯示Digicom 3008Plus+處理器的各種輸入信號，包括視頻信號、RGB信號和網絡信號，并且可以進行無級縮放和窗口疊加操作；也可以個根據用戶的需要設定不同的顯示區域，并在顯示區域內指定顯示各種信號；同時可以在大屏幕虛擬顯示界面中預覽和同步顯示輸入到大屏幕系統的各種信號信號。通過VWAS控制軟件，可以預先設定多組顯示模式和顯示預案，隨時提供調用。
另外，外部視頻輸入信號可以通過視頻矩陣進行輸入輸出的切換控制，外部RGB輸入信號可以通過RGB矩陣進行輸入輸出的切換控制。VWAS可以對包括各種信號源、矩陣、攝像機云臺及鏡頭控制器、多功能設備等外圍設備進行統一管理和聯動，所有的操作都可以通過VWAS控制軟件通過人性化的圖形界面進行統一控制。
以上系統交付使用后，為該部提供了高效、統一的視頻顯示平臺，徹底改變了以往在作戰指揮時需要人工進行指揮圖像切換的狀況，指揮人員通過靈活、準確的顯示切換功能，真正意義的實現了第一時間掌握前方作戰狀況的指揮模式。
除以上大屏幕拼接顯示系統建設以外，在公司多年從事音視頻傳輸系統、網絡工程系統集成的經驗基礎上，我公司還為該部作戰指揮系統提供了完善的音視頻采集、傳輸及顯示；數據網絡化傳輸；遠程視頻會議等配套外圍系統的建設方案。
以下是公司近兩年來建設的主要顯示拼接系統工程：
炮兵某部**指揮所大屏幕拼接顯示系統（2*6）；
炮兵某部**指揮所大屏幕拼接顯示系統（3*9）；
炮兵某部**指揮所大屏幕拼接顯示系統（3*9）
空軍某部射擊訓練場指揮系統（2*4）。
