邊緣融合技術就是將一組投影機投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙更加明亮，超大，高分辨率的整幅畫面，畫面的效果就象是一臺投影機投射的畫面。

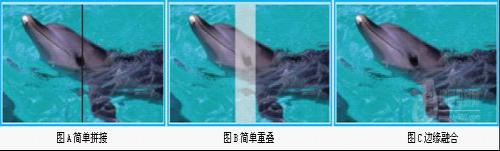

　　當二臺或多臺投影機組合投射一幅畫面時，會有一部分影象燈泡重疊，邊緣融合的最主要功能就是把二臺投影機重疊部分的燈光亮度逐漸調低，使整幅畫面的亮度一致。
　　現在市場上也有很多拼接方式，如LED拼接墻，電視拼接墻，投影箱體的拼接墻等，但是相對于不同應用場所，LED拼接墻以及投影箱體拼接墻始終是由一個一個的畫面拼圖而成，使得畫面的完整性受到一定的影響。邊緣融合技術是近年來興起的一個新的無縫拼接技術，它更好的改善了拼接圖像的視覺效果。

邊緣融合的產生
　　邊緣融合的應用來源于模擬仿真/立體影院系統。追求亮麗的超大畫面，純真的色彩，高分辨率的顯示效果，歷來是人們對視覺感受的一種潛在要求。大到指揮監控中心，網管中心的建立，小到視頻會議，學術報告，技術講座和多功能會議室的進行，對大畫面，多色彩，高亮度，高分辨率顯示效果的需求越來越強烈。
　　最近迅速崛起的數字化邊緣融合大屏幕拼接投影顯示技術，正在逐步適應這一需求。隨著投影顯示技術的不斷發展與創新，以及人們對欣賞水平的提高，超大畫面，高亮度，以及更高分辨率顯示便成為市場的迫切需求。

邊緣融合的優勢　

1增加圖像尺寸，畫面的完整性
　　很明顯，多臺投影機拼接投射出來的畫面一定會比單臺投影機投射出來的畫面尺寸更大。鮮艷靚麗的畫面，會帶給人們不同凡響的視覺沖擊，而如何消除畫面拼接的光學縫隙呢？邊緣融合技術使這種問題迎刃而解。這種技術的出現，更大程度上保證了畫面的完美性和色彩的一致性。完整畫面的優點也不需要過多的陳述，因?yàn)橥昝喇?huà)面的顯示對于欣賞者而言總是一目了然。

2增加圖像亮度
　　當一臺投影機的投射尺寸被放大時，圖像亮度就會降低，而用多臺同樣亮度的投影機拼接投射出相同大小的圖像時就可以保持畫面原有的亮度。
3增加分辨率
　　每臺投影機投射整幅圖像的一部分，這樣展現出的圖像分辨率就被提高了。比如，一臺投影機的物理分辨率是800＊600，三臺投影機融合25%后，圖像的分辨率就變成了2000＊600
4超高分辨率
　　利用帶有多通道高分辨率輸出的圖像處理器和計算機，可以產生每通道為1600＊1200象素的三個或更多通道的合成圖像。如果融合25%的象素，可以通過減去多余的交疊象素產生4000＊1200分辨率圖像。目前市場上還沒有可在如此高的分辨率下操作的獨立顯示器。其解決辦法為使用投影機矩陣，每個投影機都以其最大分辨率運行，合成后的分辨率就是減去交疊區域象素后的總和。
5縮短投影機投射距離
　　隨著無縫拼接的出現，投影距離的縮短變成必然。比如，原來200英寸（4000＊3000mm）的屏幕，如果要求沒有物理和光學拼縫，將只能采用一臺投影機，投影距離＝鏡頭焦距＊屏幕寬度，即使采用12：1的廣角鏡頭，我們的投影距離也要48米，現在采用邊緣融合技術后，用4臺投影機投射同樣大小的畫面，投射距離只需要24米。

6特殊形狀的屏幕上投射成像（比如弧形幕/球形幕）

比如，在圓柱或球形的屏幕上投射畫面，單臺投影機就需要較遠的投影距離才可以覆蓋整個屏幕。而多臺投影機的組合因每臺投影機投射的畫面較小，所以距離也就縮短了很多
　　還有一個更重要的功能是，如果只用一臺投影機來投射整張弧形幕，則很難聚焦，因?yàn)榛∠揖嗵蠛茈y選出一個合適的基準焦點。多臺投影機就可使弧弦距縮短到盡量小，這樣就比較容易找出畫面的合適焦點。對于弧形或球形屏幕應用，使用邊緣融合技術后對圖像分辨率，明亮度和聚焦效果來說是一個更好的選擇。
7增加畫面層次感
　　由于采用了邊緣融合技術，畫面的分辨率，亮度得到增加，同時配合高質量的投影屏幕，就可以使得整個顯示系統的畫面層次感和表現力明顯增強。

邊緣融合系統與傳統拼接的差異

在超大尺寸的屏幕上顯示多個畫面內容，通常有以下幾種方法：箱體拼接／多張屏幕拼接／整張屏幕無縫邊緣融合
　　在傳統的拼接方式中無論是箱體的拼接還是多張屏幕的拼接，都無法消除畫面本身存在的物理拼縫。
　　而在新的邊緣融合技術中，由于采用整幅屏幕，所以消除了傳統拼接存在的屏幕間的生理縫隙，從而使得屏幕顯示的圖像整幅保持完整。而采用邊緣融合處理技術后，更消除了光學縫隙，從而使顯示的圖像完全一致，保證了顯示圖像的完整性和美觀性。這在邊緣融合顯示地圖，圖紙等圖像信息時更為重要，因?yàn)樵趫D紙，地圖上存在大量的線條或路線等，而屏幕縫隙和光學縫隙就會造成圖像顯示污染，容易使觀察人員把顯示的圖像線條和拼接系統本身的線條誤為一體，從而導致決策和研究失誤。而通過邊緣融合處理，就可以避免出現這種情況。
　　

在邊緣融合拼接系統中，所有圖像都經過邊緣融合處理器進行了校正和統一，這樣在大屏幕上進行圖像顯示和切換時，無論切換什么格式的圖像，整個屏幕的亮度，色彩，鮮艷度，均勻度都比較一致。 由于在處理器中對投影顯示圖像進行了處理，可以對不同投影信號間的色差，亮差，均勻度進行調整，這也使得該系統顯示的圖像質量更完美。
　　邊緣融合圖像處理器除了具有邊緣融合和圖像多畫面處理功能外，還有圖像存儲和調用功能，可以把本身存儲的高分辨率圖像直接作為大屏幕系統的背景進行顯示，這在實際使用中非常具有實用價值。

在實際應用中通常會有以下三種方式：

1寬視角的排列

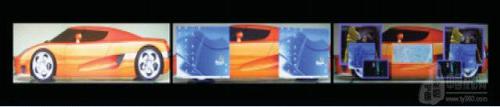

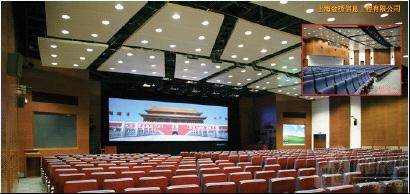

　 多臺投影機水平排列組合可以打出更寬幅的畫面。隨著用戶對超大，完美顯示需求的日益增加，這種寬視角排列方式更多地應用于大型的會議中心，演藝中心，展覽館和軍事項目等等。

2多臺投影機垂直堆積產生縱向的顯示畫面

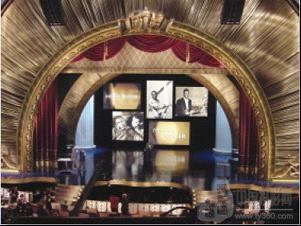

　　這種特殊排列的創意也逐漸被人們所欣賞，通常應用于廣告行業或一些特殊要求的現場演示會。
3多臺投影機堆積出更高更寬幅的超大畫面

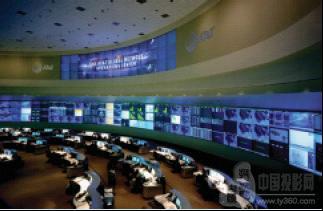

　　當客戶提出更多的圖像信號源處理及更大視野顯示需求時，還可通過多臺投影機融合堆積出更高更寬幅的畫面，這種應用通常在監控中心和指揮中心。

組建邊緣融合系統所需要的設備

1信號源
　　 組成邊緣融合系統的信號源可以是多種多樣。例如現在工程中常用的有：VGA（筆記本，臺式機，圖形工作站），Video（攝像機，DVD）以及DVI，SDI（廣播級信號源）HD　SDI等等。
2圖像邊緣融合處理器
　　圖像邊緣融合處理器是實現從獨立屏幕演示過渡到多個投影機無縫寬屏演示的核心設備。圖像邊緣融合處理器的功能全部由一臺大屏幕處理器來實現和操作。
    如：邊緣融合，多路輸入源選擇，無縫切換，圖像處理和操作人員控制等。可滿足支持多窗口顯示，并且以無縫融合寬屏信號為背景的多畫面顯示應用。
　　處理器視頻處理包括數據復制，用以生成重疊投影區域，以及重疊圖像的邊緣羽化。數據重疊和邊緣羽化的交叉數據幅度可由用戶自主編程。
經過這個處理器進行屏幕拼接及邊緣融合處理后，整個系統可實現以下功能：

1）多個信號輸入
根據要求，系統可配置為多個信號源輸入。對于多屏安裝，每個信號源輸入可根據安裝使用的屏幕數量被復制。
2）多個通道輸出
比如有的處理器具有多個標準的DVI輸出，可支持任何顯示終端。對于每個輸出通道，分辨率最高可支持UXGA（1600＊1200）。
3）高級的效果控制

＊視窗控制：可以根據象素精度定義視窗的位置和大小，由此來顯示窗口的輸入。
＊ 數字放大：在每一視窗內，均可對圖像進行所需的縮放。
＊ 特效控制：選擇產生奇特形狀的重疊,鏡像效果,陰影三維立體效果,淡入淡出,飛進飛出等。
＊ 次序控制：所疊加的窗口可以動態方式存在，用戶可決定任一窗口放置的前后次序。
＊ 邊緣融合：內置的邊緣融合功能和羽化特性可產生光滑的全景重疊。
＊ 直觀，簡潔的控制軟件：控制軟件通過友好的管理界面，數字化的處理方式，方便用戶進行信號選擇，顯示布局，畫面處理的多種管理功能。

3控制端：邊緣融合器的控制端可采用電腦，控制臺或中央集中控制系統
4投影機
　　利用邊緣融合技術的顯示系統可以使用CRT，LCD，DLP，LCOS等多種顯示技術的投影機產品。但是應用中需要注意的是：投影機的亮度，分辨率，均勻度。

CRT投影機 CRT是實現最早，應用廣泛的一種顯示技術。這種投影機可以把輸入信號源分成R（紅），G（綠），B（藍）三種顏色，經過發光系統放大，匯聚，在大屏幕上顯示出彩色圖像。顯示的圖像色彩豐富，還原性好，具有良好的幾何失真調整能力，但其亮度較小，另外CRT投影機操作復雜，機身體積大，只適合安裝于環境光較弱，相對固定的場所，不宜搬動。

    LCD投影機 目前的LCD投影機大多是三片式設計。LCD投影機成像器件是液晶板。利用外光源把強光通過分光鏡形成R/G/B三束光，分別透射過RGB三色液晶板，信號源經過液晶板顯示在大屏幕上成像。多用于臨時演示，商務會議和教育行業。

    DLP投影機 DLP投影技術的誕生實現了數字信息顯示。DLP技術是顯示領域劃時代的革命，它以DMD (Digital Micromirror Device)數字微反射器作為光閥成像器件。
　　DLP投影機的技術首選是數字優勢。數字技術的應用，使圖像能夠?qū)崿F(xiàn)更高的灰度等級和更多的色彩。圖像噪聲消失，畫面質量穩定，精確的數字圖像可不斷再現。其次是反射優勢。反射式DMD器件的應用，使成像器件的光效率大大提高，對比度和亮度的均勻性都非常出色。DLP投影機通常分為：?jiǎn)纹瑱C(jī)，三片機。DLP投影機清晰度高，畫面均勻，色彩銳利，三片機亮度最高可達25000流明，可隨意變焦，調整十分便利。根據美國德州儀器發表的技術白皮書，DMD的核心壽命長達100，000小時。另外，DLP投影機還可以做到10bit數字處理，滿足寬帶視頻需求。
5屏幕

選擇屏幕的主要標準有

1、屏幕的材質
2、屏幕的增益以及半增益視角
3、均勻度
4、平整度
5、分辨率
6、對比度

7、超大無縫

    在大屏幕投影系統整體資金比例中，屏幕可能只占有較少的一部分，但是對于整個系統的效果而言，卻是至關重要的，如果投影屏幕選擇不合適，就相當于整個系統設置了一個瓶頸，無論系統其他設備性能多么優良，整體視覺效果都會受到抑制，無法把系統的完美性能充分表現出來。在以前的投影系統中，由于受技術限制，投影機的亮度無法做到很高，所以為了增加投影亮度，對屏幕一般都要求比較高的增益率，但是這樣會影響對比度和色彩細膩程度。如今投影技術的發展非常迅速，投影機的亮度已經不是問題，所以對投影幕的要求中，增益率就放在了較低的位置，而主要考慮屏幕的平整度，視角對比度和均勻度。在這種應用里選擇增益是10（＋/－05）的屏幕可以獲得更好的成像效果。原因是當屏幕的增益越大屏幕的視角就會越小，如果觀眾不在屏幕的正中間時很容易就看見屏幕的融合部分，這樣整體看來就顯得圖像的均勻度很差。

設計邊緣融合的步驟：

1、確定大概尺寸
2、確定投影機的數量
3、選擇投影機（確定投影機亮度，分辨率，鏡頭）
4、選擇屏幕（考慮屏幕增益，均勻度，平整度）
5、選擇融合處理器
6、預設軟邊融合的區域值
7、安裝及校準屏幕和投影機
8、調試系統及測試
