    海軍通信指揮訓練仿真系統的研制對于提高我海軍通信指揮能力和作戰能力具有重大意義。院校中對通信指揮人才的培訓常常通過一些專用的模擬器材進行相應的操作訓練，由于沒有相應的戰術環境和綜合訓練功能，其真實性差，往往達不到所需要的訓練效果。而且其裝備費用高，后期維護復雜，培訓效率較低，所以構建海軍通信指揮訓練仿真系統成為一種前期投入較少、后期效益較高的選擇。

1 高層體系結構簡介

高層體系結構（HLA）是一個可重用的、用于建立基于分布式仿真部件的軟件構架。它支持由不同仿真部件組成的復雜仿真。HLA采用面向?qū)ο蟮姆椒▉?lái)分析系統，建立不同層次和粒度的對象模型，從而促進了仿真系統和仿真部件的重用。在HLA中，不考慮如何由對象構建成員，而是在假設已有成員的情況下，考慮如何構建聯邦。聯邦也可以作為一個成員加入到一個更大的聯邦中。HLA結構規范定義由三部分組成[1]，分別為規則（Rules）、對象模型模板（OMT:Object Model Template）和接口規范說明（Inter-faces Specification）。

其中，RTI是HLA框架的核心，它實現接口規范中定義的聯邦管理、聲明管理、對象管理、所有權管理、時鐘管理、數據分發管理等六類服務，目的是將仿真應用與底層通信及基本功能相分離，提供底層的通信和基本功能支持。

2 HLA框架下海軍通信指揮訓練仿真系統

軟件集成的總體設計

海軍通信指揮訓練仿真系統基于HLA設計可實現應用系統的即插即用、易于系統的集成和管理，并且可根據不同的需求和目的實現聯邦的快速組合和重新配置，保證了聯邦范圍內的互操作和重用。

21系統的功能描述

海軍通信指揮訓練仿真系統圍繞海軍一級指揮機關的作戰使命，以不同戰術模式和電磁環境為背景，緊密結合通信指揮系統功能，全程模擬通信指揮的流程。系統具備以下三重功能：

1）通過網絡構成分布式交互系統，提供基于通信指揮系統的人機交互式教學訓練；

）圍繞某一戰術想定，從組織計劃到仿真實施，實現通信指揮的全過程推演；模擬通信指揮系統的作業和信息處理流程，提供通信指揮的理論教學、方案設計、指揮訓練的功能平臺；

3）按HLA協議將平臺的接口類抽象出來并進行對象類和交互類的設計，便于平臺的可重用和可擴充。

22系統組成結構

根據軟件的應用目的和研究需要，以及將來的應用擴展，設計仿真系統的硬件結構隨之改動。

23仿真模型的構建

在仿真試驗臺的基礎之上，根據HLA和海軍通信指揮訓練仿真系統的體系結構特點來設計基于HLA的海軍通信指揮訓練仿真模型[2]。該仿真模型與仿真試驗臺就構成了海軍通信指揮訓練仿真系統。基于HLA的海軍通信指揮訓練仿真系統邏輯結構如圖2所示。

24仿真系統的聯邦成員及其功能

仿真試驗臺的聯邦成員包含有系統管理與維護臺、想定設計臺、數據庫支持臺、態勢顯示臺、效能評估臺[3]。

通信指揮仿真模型的聯邦成員有：通信值班臺、軍圖標繪臺、頻率管理臺、網絡仿真與管理臺、通信業務仿真臺、通信對抗與方案設計臺、通信組織作業臺。它們的功能如下：

系統管理與維護臺系統管理程序負責仿真數據的初始化、仿真臺位管理、通信部隊編制數據管理、通信裝備管理、數據庫備份與恢復、查看系統事件等功能；想定設計臺演習前導調程序完成演習想定，包括導調文件、演習角色設置、通信部隊編成、通信裝備編成、選定作戰地圖并設置基本戰術背景等；數據庫支持臺提供想定模版、各種通信資源的查詢，對仿真產生的數據、報告進行存儲；態勢顯示臺實時顯示當前戰場的戰術環境和電磁情況，主要有地圖顯示、軍標顯示、電磁環境概況顯示、通信網及鏈路開通及使用顯示；效能評估臺根據仿真過程中產生的數據和事件，運用各種效能評估模型評估參訓人員的方案設計能力及對指揮流程的熟悉程度；通信值班臺對上級的命令進行解析，分發到各仿真臺位，并對各仿真臺位的請示要求進行響應；軍標標繪臺

1）地圖顯示，采用軍內標準格式矢量地圖，具備矢量圖、立體圖兩種顯示方式；

2）聯合標圖，編輯軍標屬性、外觀，增加、刪除軍標，調整軍標種類，保存軍標數據文件，可進行規則軍標、不規則軍標、隊號軍標、象形軍標的標繪，設置其顏色、線寬、填充等屬性；頻率管理臺根據想定的不同電磁環境，在數據庫的輔助下進行可用頻率的劃分并制定可用頻率表；網絡仿真與管理臺：根據設備工作參數、干擾環境和鏈路連接情況構造通信網路拓?fù)浣Y(jié)構，生成通信網絡組織圖或單工電臺通信鏈路圖；通信業務仿真臺仿真正常情況和受擾情況下語音通信、手鍵報、電子鍵報、數據終端收發通信效果；

通信對抗仿真及方案設計臺：按照演習想定在指定地域開設無線電偵察站、無線電測向站和無線電干擾臺，完成通信對抗計劃。在演習仿真階段，可以根據情況隨時調整對抗計劃；信組織作業臺根據想定設計的要求以及各仿真臺位的技術支持，制定貼近實際的組織方案。

3 仿真系統軟件集成的實現

31仿真系統想定

導演人員啟動仿真系統進行兵力、戰術環境、演練基本信息等的設置，各參訓人員操作各自的仿真臺以聯邦形式加入仿真系統，完成上級下達的各種指令，并將各自的方案報告提交給需要的聯邦進行交互，直到訓練結束。

32仿真系統接口類設計

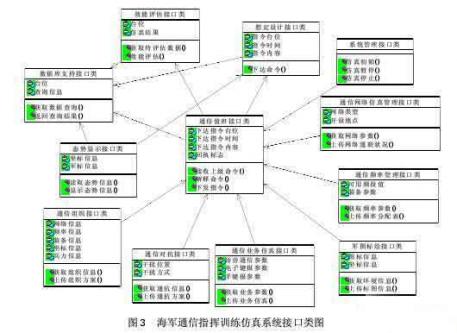

接口類描述了各仿真模型與外界進行交互的數據以及自身需要進行的操作[4]。根據訓練仿真系統的功能特點，仿真系統的主要接口類如圖3所示。

33仿真系統對象類/交互類設計

對象類和交互類確定了各個聯邦成員之間的數據流和控制流，實現聯邦成員之間的信息交換和互操作。根據仿真試驗平臺的交互特點，仿真系統中的主要對象類和交互類如下。

331對象類

1）System類具有屬性：ID:系統臺位號；Name:臺位名；strTime:指令時間；strOrder:指令內容；OrderID:指令下達臺位或臺位請示指令。

2）Table類具有屬性：strTask:接收的任務；strRefer:請示內容；strReport:提交報告。

3）Manage類具有其它對象類的所有屬性，用于記錄數據，以便進行仿真的回溯和重演等操作以及事后分析。可由System類和Table類分別派生出系統的各臺位和參訓人員的臺位進行數據的交互。便于數據格式的統一，增強了系統的可擴充性。

332交互類

1）Output類參訓平臺輸出類，規范了各平臺的交互數據，便于其它平臺的使用。具有參數：FromID:輸出臺位號；ToID:輸入臺位號；Time:時戳；strData:交互數據。

2）Instruction類交互指令類，列出用于交互的標準指令格式。具有參數：SystemID:系統發送命令臺；TableID:接受命令臺；strInstru:指令內容；HasFlag:是否回執。

34系統實現

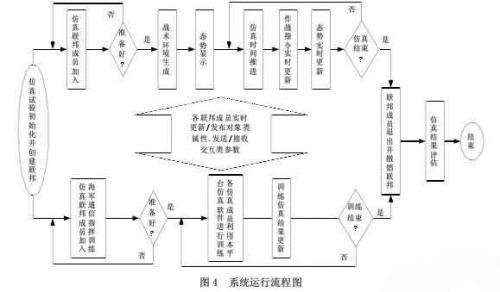

整個仿真基于Visual C++設計實現，采用LabWorks進行對象類和交互類的設計，RTI采PitchAB公司的pRTI[5]。仿真的概略工作流程如圖4。首先，啟動仿真試驗臺，仿真試驗臺的各聯邦成員和通信指揮成員分別動態地加入聯邦并準備就緒；然后，仿真試驗臺初始化戰術環境并進行態勢顯示，各模塊之間進行實時交互，及時更新屬性，仿真管理器推進仿真時間，仿真隨著數據信息流的不斷交互逐步演進，直至訓練終止；最后，進行效能評估，顯示分析結果，仿真終止。在系統仿真過程中，可以通過仿真管理實現仿真的暫停和回溯等功能。

4 結論

通過對通信指揮部門的模擬和通信指揮流程的仿真，系統可實現了對每次演練的評估和標定，而且演練進程可以回演，并能給出各參訓人員的鑒定結果，所以該仿真系統可作為理論性輔助設備用于人員訓練、通信組織指揮的研究和裝備的仿真測試。HLA技術的應用，使通信指揮仿真系統的構建有效利用了先前的仿真成果。仿真的結構和框架更加明晰，便于理解。這種框架具有較好的靈活性和適應性，它實現了各類仿真系統和部件的重組和互操作，避免了同種工作的反復勞動，縮短了科研時間，有效協調和利用現有資源，節省了科研經費。
