【需求背景】經過多年努力，我軍指揮自動化系統有了長足的發展。通過總部、軍區、軍兵種指揮所和國防戰略通信網、總部情報系統等建設，形成了國家戰略級指揮控制系統的體系框架，極大提高了信息系統的一體化水平，而通信指揮車作為一體化信息系統的重要組成部分，在指揮控制及信息處理等方面，發揮了重大的作用。

【通信指揮車的組成】

通信指揮車主要包含以下幾個系統：

數據處理系統：系統中采用服務器、計算機作為主數據處理系統載體。

數據網絡系統：系統中采用交換機、路由器作為數據網絡系統載體。

數據存儲系統：系統中采用磁盤陣列作為數據存儲系統載體。

安全保密系統：系統中采用防火墻、保密卡多種安全保密系統載體。

系統拓?fù)鋱D如下圖所示：

【通信指揮車面臨的問題】

設備較多且相對分散，集成度不高；

設備整體功耗較大；

系統內部走線復雜，維護不便；

設備全部運行時，噪音過大；

戰時緊急情況下，無法對硬盤數據進行銷毀，存在泄密的危險。

【通信指揮車選用的設備】

設備名稱：浪潮車載加固四單元服務器

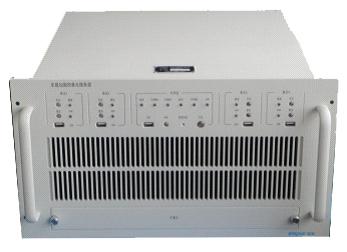

設備圖片

應用圖片

設備特征:

1) 集成度高

集成了四個服務器單元、兩個網絡交換單元、一個存儲控制單元、兩個存儲板、一個管理控制單元、兩個供電單元，而設備高度僅為6U，大大節省車內空間。

2) 功能強大

a) 數據集中存儲功能

集成IP-SAN存儲，最多支持12個SATA盤位，可為車載加固四單元服務器及外部其他計算機設備提供數據集中可靠存儲。

b) 本地及遠程管理功能

通過管理IP地址登錄WEB管理界面，可實時監控各個板卡的電壓、溫度等關鍵值及整機的溫度，并對交換機進行VLAN劃分，可對設備進行遠程開關機。

c) KVM over ip功能

支持KVM over ip功能，通過網絡可在遠端實時操作各服務器單元，支持遠程媒體重定向功能。

d) 網絡及電源冗余功能

內部配置了兩個24口千兆交換機，當一個交換機出現故障時不會影響整個設備的網絡工作狀態，內部的數據可正常傳輸。同時，兩塊大功率冗余電源的使用保證了系統供電的穩定可靠。

3) 功耗低

內部模塊多，功能強大，但功耗峰值不超過500W，相比當前具備同種功能，輕者上千瓦功耗的設備，功耗極大地降低。

4) 噪音小

采用了可調速風扇，通過管理控制單元的控制，可根據不同的外部環境進行風速的自動或手動調控，大大降低了設備的噪音，給用戶一個安靜的使用環境。

5) 維護方便

內部所有主要功能單元均采用模塊化設計，支持熱插拔，方便維護。可在不斷電的情況下對功能單元進行更換和維修。維修時間相比傳統設備大幅度降低。

前面板上預置了各個板卡的狀態指示燈，當板卡正常工作時指示燈為綠色，出現故障時為紅色。用戶可以直觀的了解到內部板卡的工作狀態。

6) 具有數據銷毀功能

內部存儲均采用具有銷毀功能的固態硬盤，數據讀寫的速度相比傳統機械硬盤有了大幅度提高。

在緊急情況下按下銷毀按鈕，所有數據會以2GB/s以上的速度銷毀，銷毀后數據不可恢復，保證數據的安全性。數據銷毀后，固態硬盤可重復使用。

7) 具有良好的擴展性

設計時充分考慮了用戶的擴展需求，為每個服務器單元預留了一個3U擴展槽，可擴展3U標準板卡。在底部還預留了一個USB擴展倉，可以內置一個USB光驅及擴展四個USB設備。

當兩臺設備在同一環境下使用時，通過級聯接口可以共用一套顯示及I/O設備來控制兩臺設備，可為客戶節省采購成本和車內空間。

浪潮車載加固四單元服務器還可以托管兩路其他設備的顯示及鍵鼠信號，可通過本地OSD菜單進行6路KVM信號的切換。

【結語】

浪潮車載加固四單元服務器根據系統需求，將數據處理系統、數據傳輸系統、數據存儲系統及安全保密系統均集成在了一個6U高度的19寸機架機器中，設計思路符合通信指揮車的需求，并且針對現階段硬件平臺的缺陷進行改進設計，具有功能齊全、維護方便的特點，滿足通信指揮車的要求。
