系統概述
實彈自動報靶系統是專為部隊射擊訓練、比賽量身定做的高精度報靶設備，用于室內室外射擊場，其器件及設備具有防曬、防震、防雨淋等功能，要求其元器件具有軍品級質量要求。系統采用計算機、集成電路微電子、先進的紅外技術和無線通信等先進技術。射手的射擊情況(彈著點、環數、累計環數和累計擊發數)以圖形和數字方式在射手位的顯示器上顯示，數據并可在中心站存儲、顯示、打印機輸出成績報告單。實現自動報靶。無論單發、多發，還是連環命中同一彈孔，都準確無誤報靶。

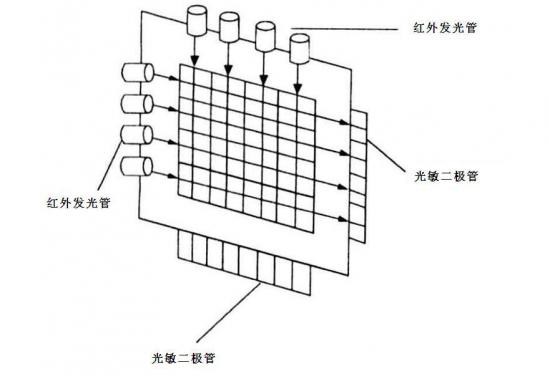

系統原理圖
功能特點
1、當子彈擊中靶后，在射手旁邊的計算機屏幕上立即顯示出該彈著點的位置，且該彈著點閃爍顯示，予以提示。
2、同時，在屏幕右方及下方顯示出該彈著點的環數、第幾發、平均環數，10環率、9環率……、脫靶、總環數等各種信息。
3、各種射速的連發及觀察成績時進行慢速顯示。
4、當同一彈孔穿過多顆子彈時也能夠準確顯示。
5、可在完全漆黑的夜晚進行報靶顯示，如同白天一樣。
6、一張靶紙可射擊上千發子彈而不用換靶紙。射手看到千瘡百孔的靶紙在微機屏幕上無論何時都是全新的。這樣，省去了粘靶紙、貼彈孔的大量時間，也節省了大量靶紙的費用。
7、該系統能夠將每次打靶的整個過程按不同射擊者分別存入微機內，供以后任意調出分析、打印等。
8、還有很重要的功能是，對每一個特定的射手的成績用軟件進行診斷。如彈著點整體偏下方，微機可將造成結果的多種原因自動文字顯示，以便使射手更快改正偏好、姿勢等。
9、也可對生產輕武器的檢驗環節進行數字化自診斷。
應用范圍
滿足所有子彈直徑在5.6mm、7.62mm、9mm的輕武器（如各種步槍、手槍、輕重機槍等）進行實彈報靶顯示。
1、可用于軍隊、武警等部門，射手的各次射擊資料存儲、自動糾偏診斷等。
2、也可用于輕武器制造單位，對所生產槍支進行驗證，使產品生產檢驗數字化。
3、可用于實彈射擊的娛樂性質的各射擊場。
技術指標
1、滿足口徑為5.6mm、7.62mm、9mm的子彈進行射擊報靶。
2、子彈射速（出槍口瞬時速度）0～2Km/s。
3、連發速度范圍：1～40發/s。
4、靶面像素：160000個。
5、實際彈著點與顯示彈著點的誤差：X方向±1mm，Y方向±1mm。

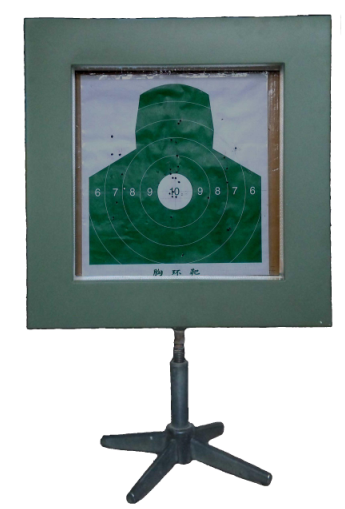

6、實用現通用靶紙：500×500mm胸環標準靶。
7、完全脫靶彈也能正確記數。（這對數彈連發及機槍等很重要）
8、顯示方式1024×768VGA顯示。
9、慢放分析時的顯示速度：可調。
10、靶與微機無線傳輸距離：≥200米。
11、工作環境溫度：－20°C～＋45°C。
