功能：
1、功率計2、紅光源光3、OTDR4、LTDR5、1000兆寬帶測速6、網絡分析7、線路測試8、PON功率計9、尋線
一、菜單
1.光功率計2.PON功率計3.紅光源4.OTDR5.LTDR6.網絡測試7.千兆測速8.線路測試9.尋線器10.設置幫助11.問題處理
使用方法：
開機：按電源鍵，顯示屏顯示主菜單開機成功，觸摸功能圖標進入對應測試界面或按上下左右鍵光標選中功能圖標，按OK進入測量界面，長按BACK返回主菜單，長按MENU進入參數配置，長按電源鍵關機。
1、光功率計：將光標移到光功率計圖標按OK鍵或直接觸摸進入，選擇標準光功率計進入測量界面，測量口“OPM”,按左右鍵選擇波長（850、1310、1490、1550nm），長按返回鍵（BACK）退出。
2、PON功率計：將光標移到光功率計圖標按OK鍵或直接觸摸進入，選擇PON功率計進入測量界面，測量口：局端側光纖插入“OLT”，用戶側光纖插入“ONU”。主要針對末級分光單個ONU上行1310nm或1277nm光功率值的測量，用于診斷光纖中是否存在在線用戶（ONU）同時可判斷ONU上行突發脈沖的光功率值及脈沖寬度是否正常。
3、紅光源：將光標移到紅光源圖標按OK鍵或直接觸摸進入，按左右鍵選擇1HZ、2HZ閃亮，長按返回鍵（BACK）退出。
|
功能 |
參數 |
|
|
標準光功率計
|
波長范圍（nm） 探頭類型 功率測量范圍（dBm） 測量精度 顯示分辨率 光纖類別 光纖接口 |
800~1600 InGaAs -70~+6（-50~+25廣電） 5% 0.1dBm 單模 SC |
|
PON功率計
|
測量波長 測量范圍 接入損耗 測量誤差 |
上行1277-1310nm -30~+6dbm 小于1db +-1dbm |
|
紅光源
|
工作波長（nm） 發光器件 輸出功率（mw） 調制 光纖類別 光纖接口 |
650nm FP-LD 5mw 0HZ、1HZ、2HZ 單模 SC |
|
網絡測試
|
下載測速 Ping測試 Pppoe撥號 DHCP檢測 WEB測試 |
1000兆 6組或設置 3組或設置 顯示IP和網關 顯示WEB界面 |
|
線路測試
|
4組環阻 4組不平衡電阻 測量精度 |
1-8000Ω 1-1000Ω 5% |
|
線路尋線 |
音頻尋線 超音頻尋線 |
8000/1600HZ-10vpp 400Khz調制800/1600HZ-10vpp |
|
LTDR |
測試長度 測試脈沖幅度 測試脈寬 測試分辨率 |
5-2000米 10v 10、30、100、300ns、1、3us 0.6m
|
|
其它
|
供電方式 電源適配器 單項最大電流 待機電流 電池持續工作時間 自動關機時間（min） 工作溫度（℃） 存儲溫度（℃）4 |
鋰電/4000MAH MicroUSb5V/1000mA ≤200mA ≤2uA ≥10H 可調 -10~+50 -25~+70
|

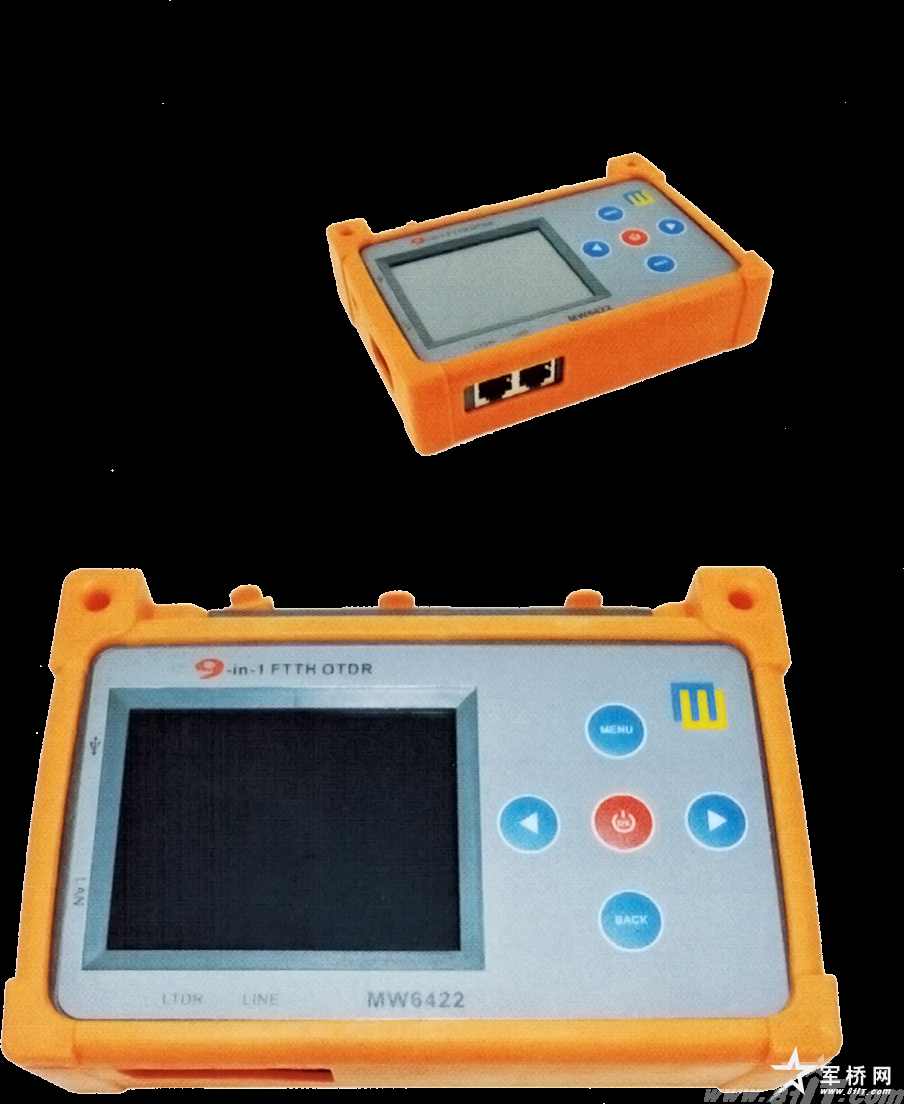

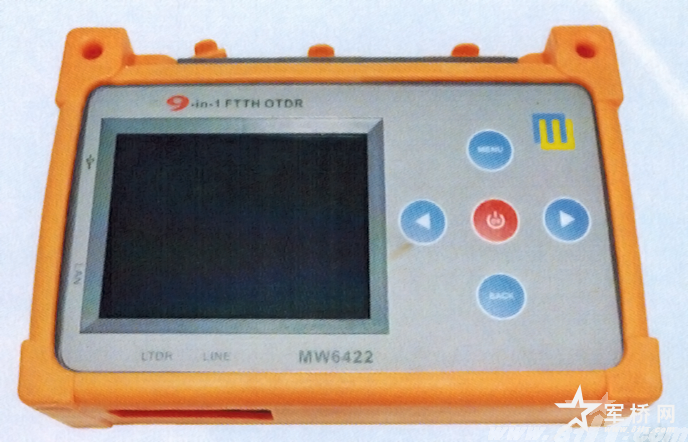

9in1光電綜合測試儀
使用范圍：通信運營裝維人員，工礦企業弱電網絡維護人員；
功能：1、功率計2、紅光源光3、OTDR4、LTDR5、1000光兆寬帶測速6、網絡分析7、線路測試8、PON功率計9、尋線
應用場景：
OTDR:

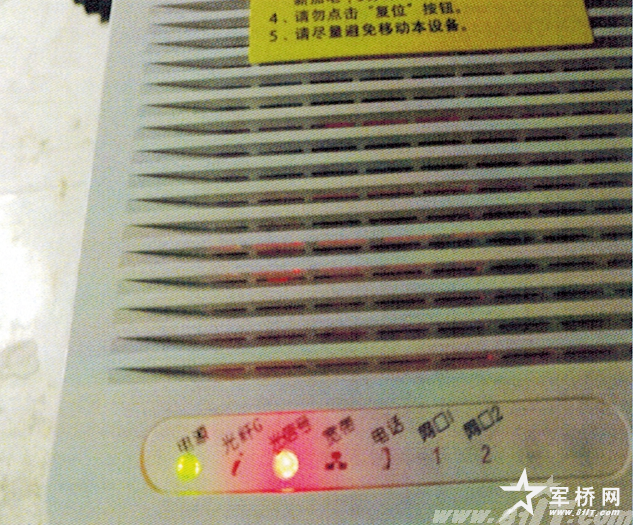

右圖，寬帶貓光纖紅燈亮了怎么辦？目前僅有的2款儀表“光功率計”和“紅光筆”成了擺設，統計數據表明光纖障礙和光衰整治有40~50%的換纖率，怎么辦？用我們可以帶光測試的“OTDR”一鍵搞定。

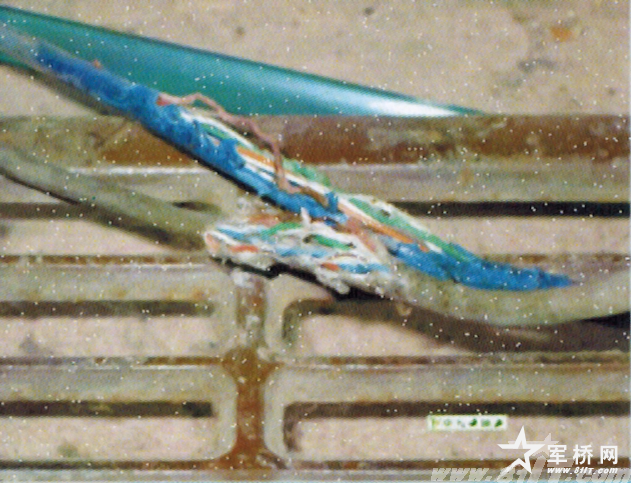

LTDR：網線斷線、短路、接頭氧化怎么辦？重新布放現場條件不允許！用我們研發的“LTDR”一鍵搞定！

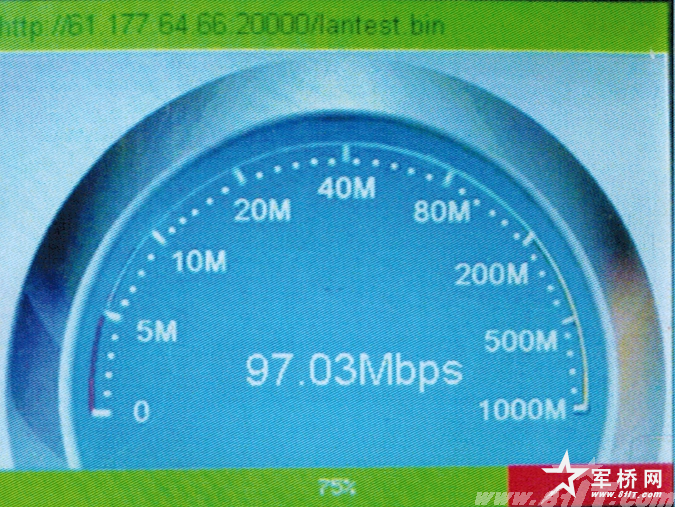

1000M測速：用戶投訴寬帶速度不達標怎么辦？用我們研發的千兆帶測速儀一鍵搞定。
網絡分析：用戶上網時好時壞，時斷時續怎么判斷？用我們研發的網絡分析儀！一鍵搞定！右圖將閑置的路由器當交換機使用，網絡中存在2個DHCP服務器。

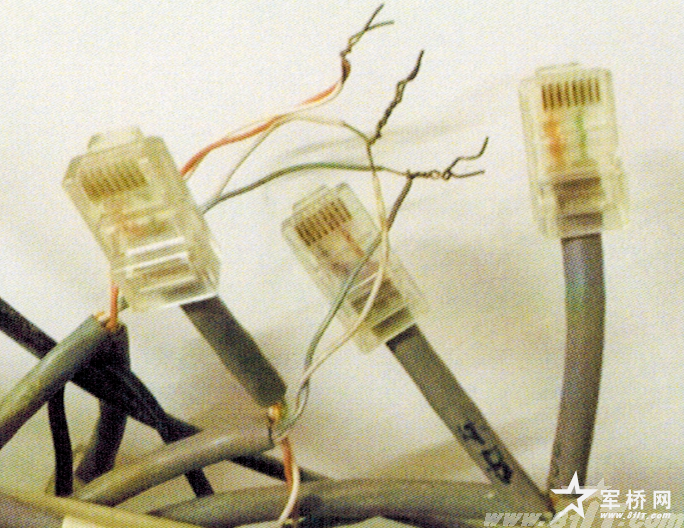

線路測試：寬帶速度不達標，高清視頻卡頓，用戶網線故障怎么辦？用我們研發的網線測試儀！一鍵搞定！網線回路中水晶頭、設備插座，等任何障礙都會顯現在環阻和不平衡電阻上。

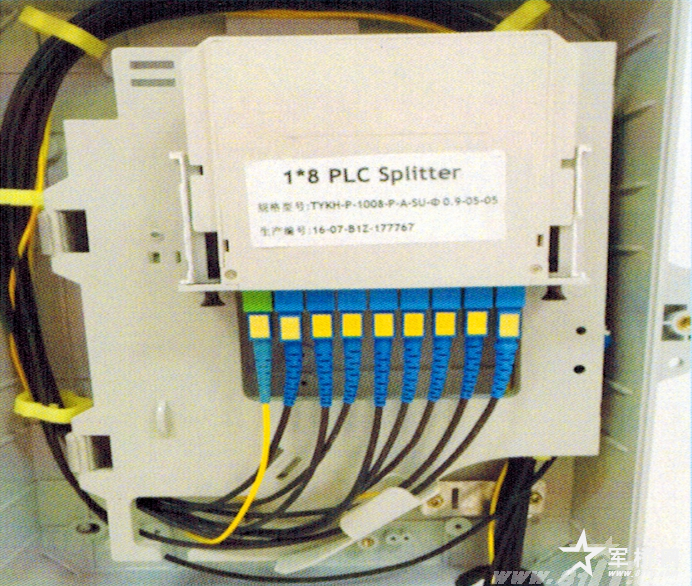

PON功率計：新裝寬帶端口分配在分光器第6個口，現場端口全部占用，怎么辦？用我們研發的PON功率計！一鍵搞定！

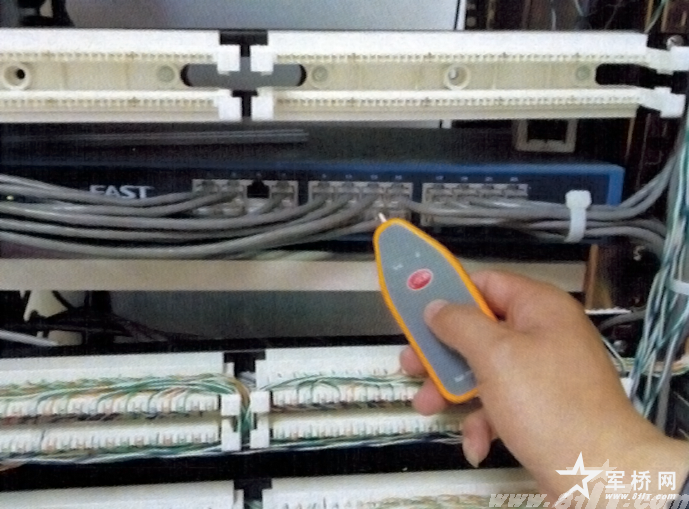

尋線器：某臺電腦網絡故障，要確定機房里是哪一根網線？怎么辦？用我們研發的音頻或超音頻尋線器！一鍵搞定！
