ZXA-Z17藍劍無人機管控系統的組成和特點：

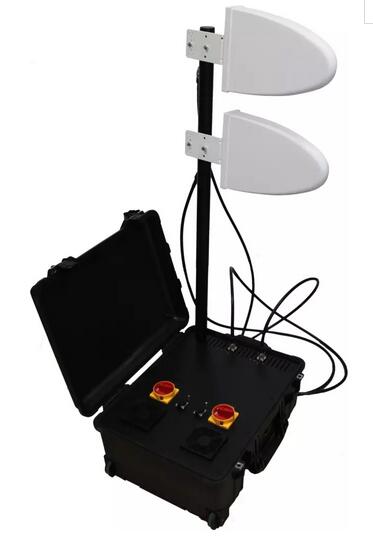

ZXA-Z17藍劍無人機管控系統圖
ZXA-Z17藍劍無人機管控系統主要采用超高頻寬帶干擾技術和射頻抑制技術。
1.3 ZXA-Z17藍劍無人機管控系統廣泛應用于各種關鍵場所來防范低空域飛行器的入侵防御。例如下列場所的應用。
（1）司法監獄、軍事管理區、國家戰略資源項目、核工業設施、機場、政治等重要安保場所；
（2）重要會議或公眾場所的重點安全防護；
（3）陸地或海面邊防地界防護；
（4）軍隊駐地或國家要害部門的區域安全防護；
（5）打擊利用無人機作為違法活動載體的案件，如：運/販毒、走私、違法物品或信息傳遞；
二、系統架構；
2.1 系統組成：
系統組成：主機、天線、電池、三角支架、紅外瞄準鏡五部分組成。
2.2.1系統結構：便攜式設計肩扛、手提、也可安裝在三角架上固定。
2.3 系統功能實現
ZXA-Z17藍劍無人機管控系統通過采取超高頻寬帶干擾技術和射頻抑制技術：對無人機進行強制著落或者強制返航；無人機受到管制后，將不能傳輸視頻、航拍照片以及收不到地面遙控者對其發出的任何指令；
2.4 系統特點
2.4.1靈活配置使用，可肩扛、手提、也可安裝在三角支架上使用。
2.4.2偽裝性外觀：攝像機型外觀設計， 在極其隱蔽情況下對無人機發起攻擊強制著落或強制返航。
2.5.1技術指標：
1. 工作頻率：1. 1.555GHz~1.585GHz； 2. 2.2GHz~2.485GHz；
3. 1.2GHz~1.3GHz（預留） 4. 5.725GHz~5.85GHz
5. 820MHz—850MHz（預留）
2. 最遠工作距離：0-1000米（無障礙/無干擾情況）；
3. 操作溫度：-10℃~60℃；
4.主機重量：≤12公斤；
5.主機尺寸：總長1800px，最寬處625px，最高處700px；
6. 系統射頻輸出功率：20W~50W/40.8dBm~48.81dBm；
7. 工作時間：2小時；
8. 電池規格：鋰電池， 48V，12Ah；
9. 天線規格：內置定向多副天線，增益10dBi，垂直方向15度。
