一、行業背景
隨著GPS、計算機與無線通訊、數字相機，以及IMU（慣性測量裝置，用來測量無人機的速度、方位及加速度）的不斷發展，無人機的技術已經逐步成熟了。無人機具有操控簡單，靈活度高、機動性強的特點，能夠攜帶一些重要的設備從空中完成特殊任務，比如空中監視、空中喊話、空中監測、緊急救援等。
我國共有陸地邊界線約22000多公里，分別與14個國家接壤，其中有2/3的邊境線是高山大漠。針對我國邊境線出入境人流量大，走私偷渡等犯罪活動嚴重的情況，客觀上要求邊防部門執行任務的距離遠，反應的速度快。
傳統的邊防監控多以人工監控的方式進行、比如站崗、瞭望、巡邏等。但由于邊防區域地理位置復雜，無人值守邊防站現場、出入境口岸現場等邊境監控重點區域分布較廣，且與監控中心距離較遠，造成有線網絡利用上的不便，使得傳統監控一直未能很好地滿足邊境監控的需求。無人機技術的快速發展，使邊防監控系統科技化、智能化發展成為可能。
二、技術標準
2013年，中國民用航空局(CAAC)下發《民用無人駕駛航空器系統駕駛員管理暫行規定》，業界普遍認為這代表著邁出了無人機規范管理邁出了第一步。
大華無人機產品解決方案的設計以國家、行業相關規范和標準為設計標準及依據，主要依據和要求如下：
· GJB 2347-1995 無人機通用規范
· GJB 6724-2009 通信干擾無人機通用規范
· GJB 3060-1997 無人機電氣系統通用規范
· GJB 5433-2005 無人機系統通用要求
· GJB 5434-2005 無人機系統飛行試驗通用要求
· GJB 5435-2005 無人機強度和剛度規范
· GJB 5201-2003 無人機飛行控制與管理系統通用規范
· GJB 2023-1994 飛行控制計算機通用規范
· GJB 150.18A 軍用裝備實驗室環境試驗方法第18部分：沖擊試驗
· CH/Z 3002-2010 無人機航攝系統技術要求
· CH/Z 3005-2010 低空數字航空攝影規范
· GA/T 645-2014 安全防范監控變速球形攝像機
· GB/T 28706-2012 無損檢測 機械及電氣設備紅外熱成像檢測方法
· GB 9254 信息技術設備的無線電騷擾限值和測量方法
· GB/T 17626 電磁兼容 試驗和測量技術
· CH/Z 3005 低空數字航空攝影規范
· CH/Z 3002 無人機航攝系統技術要求
三、大華無人機系統概述
2.1 組網架構

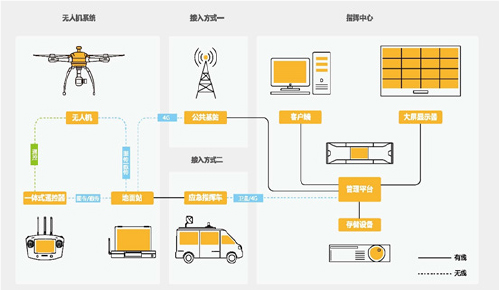

圖1.無人機系統組網拓?fù)?/span>
無人機系統主要是通過遠距離無線圖傳技術將云臺相機的圖像實時傳輸?shù)降孛嬲尽Ｍㄟ^數傳技術將無人機的各項飛行數據傳輸?shù)降孛嬲荆瑫r(shí)進行航點、航線等遠程控制。遙控通道主要用于一體式遙控器手動操控?zé)o人機。
一體化遙控器集遙控顯示功能于一體，既可以直接進行手動操控，并在7寸觸摸屏上查看云臺攝像機圖像；也可以設置飛行線路和飛行任務等。
指揮中心人員可以通過大屏電視墻或者客戶端電腦查看無人機的實時圖像，以便根據現場情況及時、準確地進行指導和指揮。
2.2 系統組成

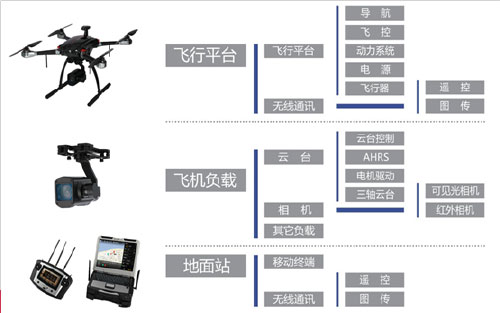

圖2.無人機系統各組成部分
無人機系統由飛行平臺、飛機負載和地面站三大部分組成。其中，飛行平臺主要是無人機機架部分，包括導航、飛控、動力、電源等；飛機負載由云臺和相機組成，相機可選擇可見光或熱成像相機，并預留多種接口；地面站系統有一體化遙控器和地面站組成，主要用于對無人機的控制。

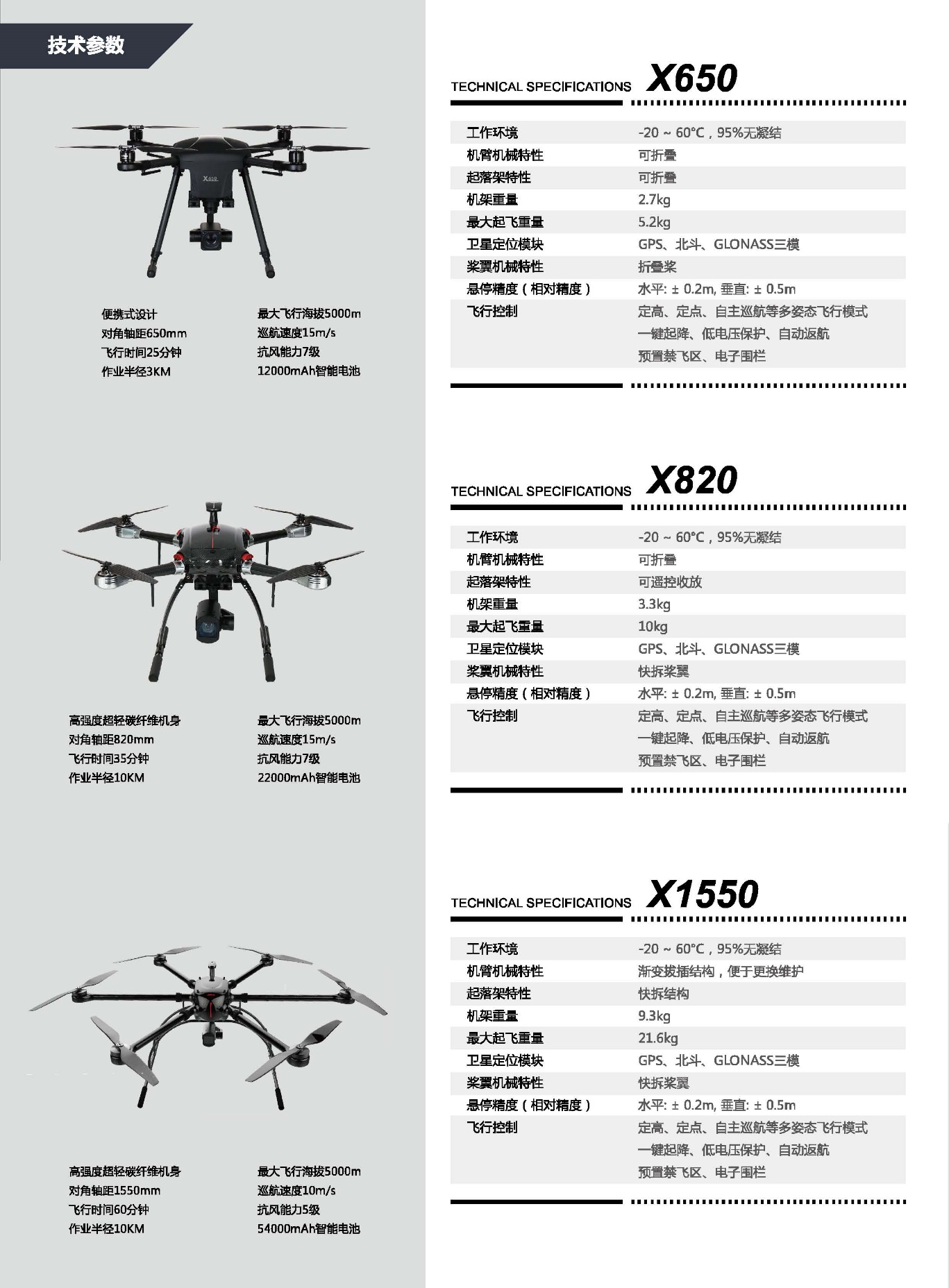

2.2.1 飛行平臺
飛行平臺主要由以下各模塊組成：
導航模塊可以定位無人機的實時位置，設計使用GPS模塊；
飛控就是無人機的飛行控制系統，主要有陀螺儀（飛行姿態感知），加速計，以及控制電路組成。主要的功能就是自動保持飛機的正常飛行姿態。
動力系統中電機帶動螺旋槳可為無人機提供動力，通過改變四個電機的轉速，可以控制無人機進行前后、左右、升降以及旋轉和翻轉等動作。
電源模塊可以為無人機飛行、云臺的旋轉控制，以及數據傳輸模塊等提供能源保障。
圖傳和數傳是無人機與地面站建立通訊的傳輸通道，用于傳輸視頻數據和飛行數據。
飛行平臺特點

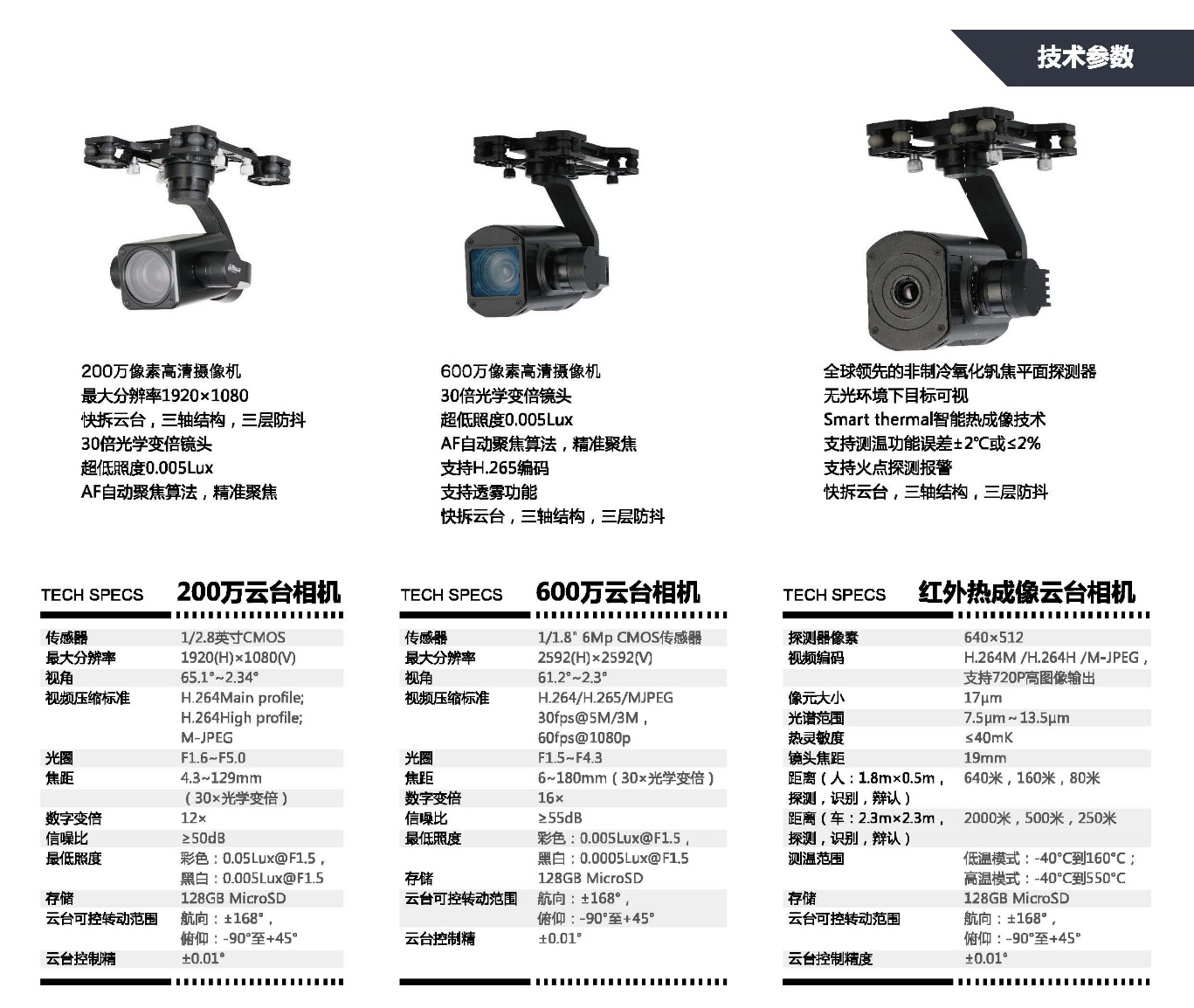

2.2.2 飛機負載
云臺設計為三軸增穩云臺，支持俯仰、平移、橫滾3個維度的運動，內置姿態傳感器和圖像穩定系統，不管是無人機本身的抖動還是俯仰、橫滾時，云臺都能夠保持穩定，進而保證相機圖像的質量。
云臺設計為可拆卸，可根據現場環境需要選擇可見光或熱成像的攝像機，或者其他掛載。云臺相機內置MicroSD卡槽，以保障圖傳鏈路出現故障時仍能不間斷進行錄像。
飛行負載特點

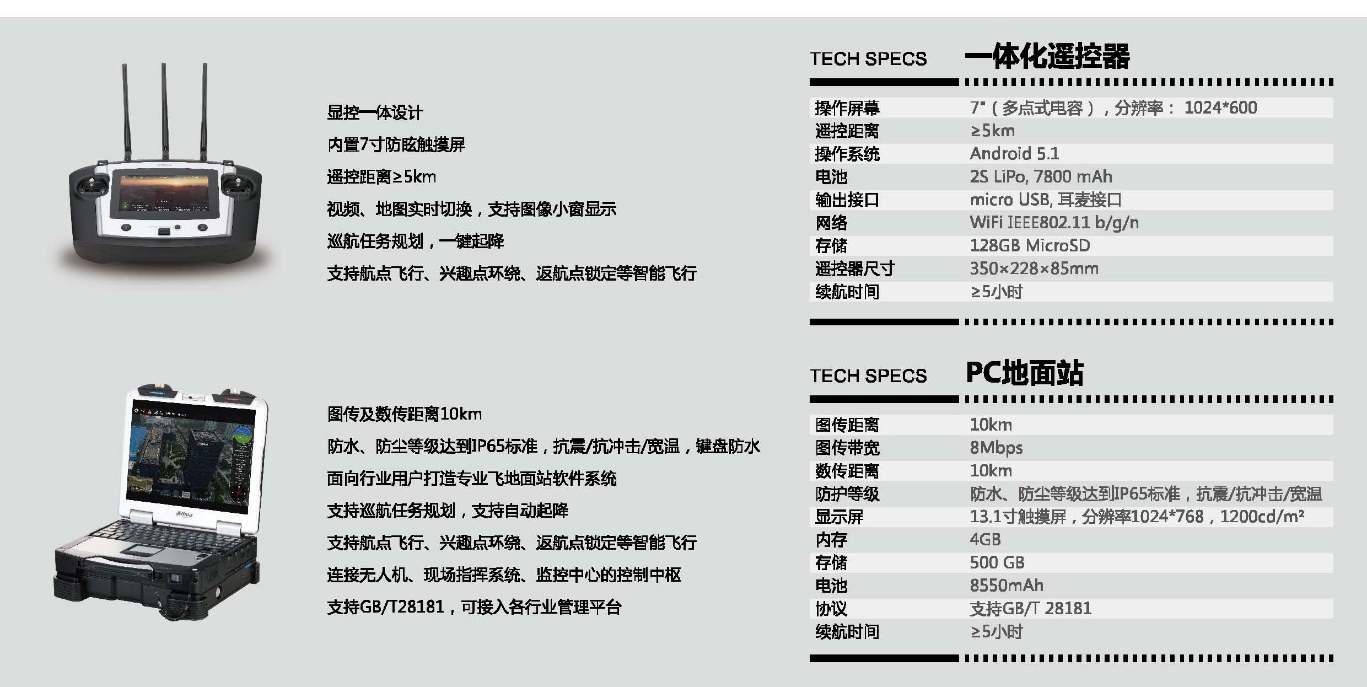

2.2.3 地面站
地面站系統由一體化遙控器和地面站組成，一體化遙控器內置7寸電容式觸摸屏，不僅可以顯示無人機的各項飛行數據，也可以在地圖模式下顯示無人機的位置，或者顯示云臺相機的實時圖像。并且可以和傳統地面站一樣設置航點、規劃航行線路等。
地面站可以將無人機的圖像和相關數據實時傳輸?shù)降孛嬷笓]車或后臺管理中心，以便指揮人員了解情況進行決策。
地面站特點
2.3 系統特點
2.3.1 智能飛行
圖8 智能飛行選擇模式

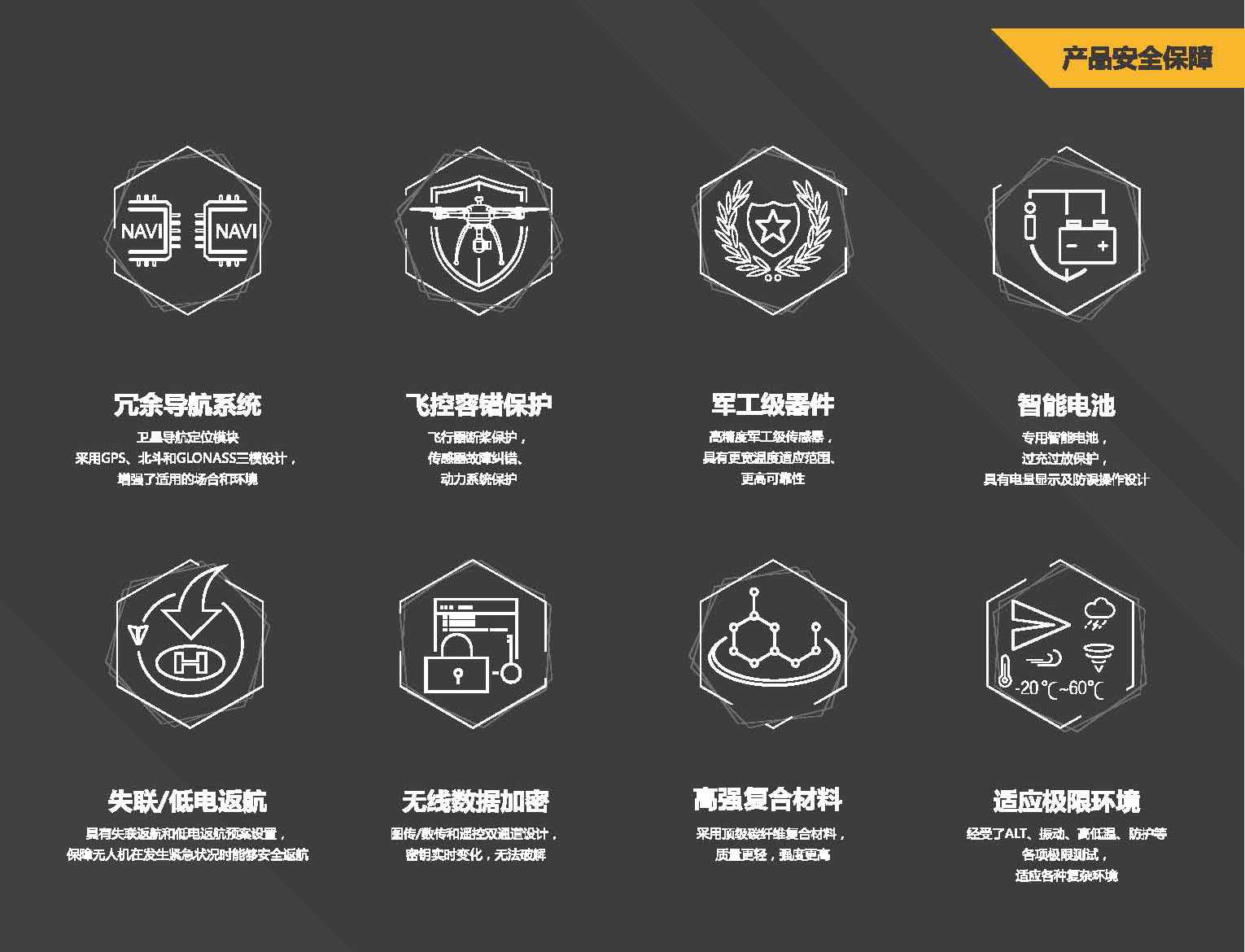

2.3.2 安全保障
四、應用價值
近十幾年以來，人民解放軍為駐守在氣候惡劣的雪域高原地區的邊境巡邏部隊，配備了巡邏直升飛機、雪地摩托、多功能視頻衛星通訊巡邏車等現代化的新裝備；為有界河、界湖水上守備任務的軍隊，配備了沖翼快艇、特種新型巡邏艇、水上摩托等裝備；為邊疆海島駐軍和海警配備了新型海上勤務艇、有直升飛機攜載能力的1000多噸警備艇、觀察直升飛機等新裝備。但是在我軍的特殊邊境（高海拔、高原、雪山、遠離大陸的海島、無人區等）巡邏直升機無法到達的高度，只有靠戰士徒步或者騎馬數天甚至數十天才能到達，在一些路途坎坷、環境惡劣、氣候多變的邊境線，給巡邏官兵帶來了生命的威脅，也有官兵為此還獻出了寶貴的生命，自1980年以來，已有471名官兵因公犧牲。
另一種常用的高科技手段就是建立一套完整的網絡系統，利用無線傳輸技術，在各處放上無數的攝像頭，來達到監視目的。但是這樣也要花費大量的時間與金錢，并且后期設備維護麻煩。
無人機在邊防巡邏，警備執勤和駐邊值守的應用，目前正處于深入業務應用并逐步落地的階段，主要表現在以下3個方面：
1、迫切性：在發生緊急巡邏任務，而傳統手段無法快速完成作業的情況下，迫切需要一種新的手段可以深入現場，了解實時情況；在如邊境線惡劣地形條件等一些人車不方便通過或巡邏成本高的地方，迫切需要一種新的作業手段來提高效率、降低成本…而無人機，正是滿足這樣需求的一種設備！
2、普遍性：云南魯?shù)榈卣稹⑻旖蚋郾ǘ际褂昧藷o人機參與災后救援，湖南、陜西、新疆等多地使用無人機進行電力線路巡檢，廣州、三亞交警使用無人機抓拍交通違法行為……可以說，無人機現在早已不是應對突發事件偶然使用的產品了，它越來越多的應用于應急和巡邏場景，并且具有很大普遍性和可復制性。
3、專業性：目前市面上大多數的普通無人機僅僅是通過掛載攝像機來獲取視頻信息，并且只在地面站進行查看。不少用戶在購買之后發現無法接入指揮調度中心，或與其他系統進行聯合作業。這也是目前民用無人機與行業無人機最大區別。

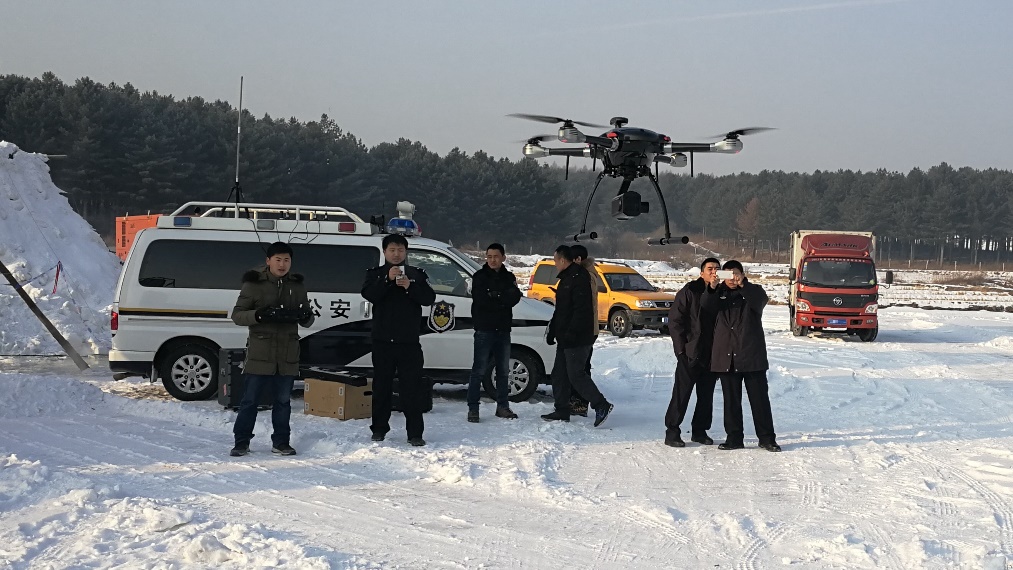

偵查巡邏
就常規邊防線巡邏檢查而言，傳統的徒步、騎馬、摩托化已經無法滿足我軍邊防靈活機動部署的任務，任務距離遠，反應速度快是目前我軍對邊防領域的迫切要求。而小型無人機的部署可以完成這一任務。大華無人機巡航半徑約10公里，起飛高度5000米，通過規劃巡邏路徑，地面操作人員可以在地面站完成無人機自動巡邏并實施反饋沿途監控畫面，通過自身的存儲設備，完成整個線路的監控與記錄。如發現異常，我軍巡邏人員可通過傳統交通工具第一時間趕赴現場，做到有案件必出兵，出兵必有效的目的。
警告威懾
當我方邊境執勤人員通過傳統監控手段發現有非法越界或侵占行為時，通過我無人機系統第一時間起飛，飛赴事發現場上空，大華無人機最大起飛重量21.6公斤，通過搭載的高音喇叭或揚聲設備循環播放驅離警告音頻，及現場視頻取證。這使得我邊防執勤人員可以在無法進入的湖泊，河流，田地等復雜地形進行邊境執法與主權聲明。
中繼通訊
在山區或遠距離執行任務中，經常出現由于地面站信號輕度不夠?qū)е聼o人機信號丟失情況，為了解決這一難題，我無人機研發團隊提出另外一套解決方案：在山區時，用一臺無人機作為信號中轉站，在地面監控點上空，與執行任務的無人機同等高度盤旋。從理論上來說，監控點上方的無人機作為無線電信號中轉站，我們稱為中繼機，能保持地面監測與任務中的無人機信號暢通。這樣提升了信號發射高度，增加了任務無人機飛行距離及作戰半徑。

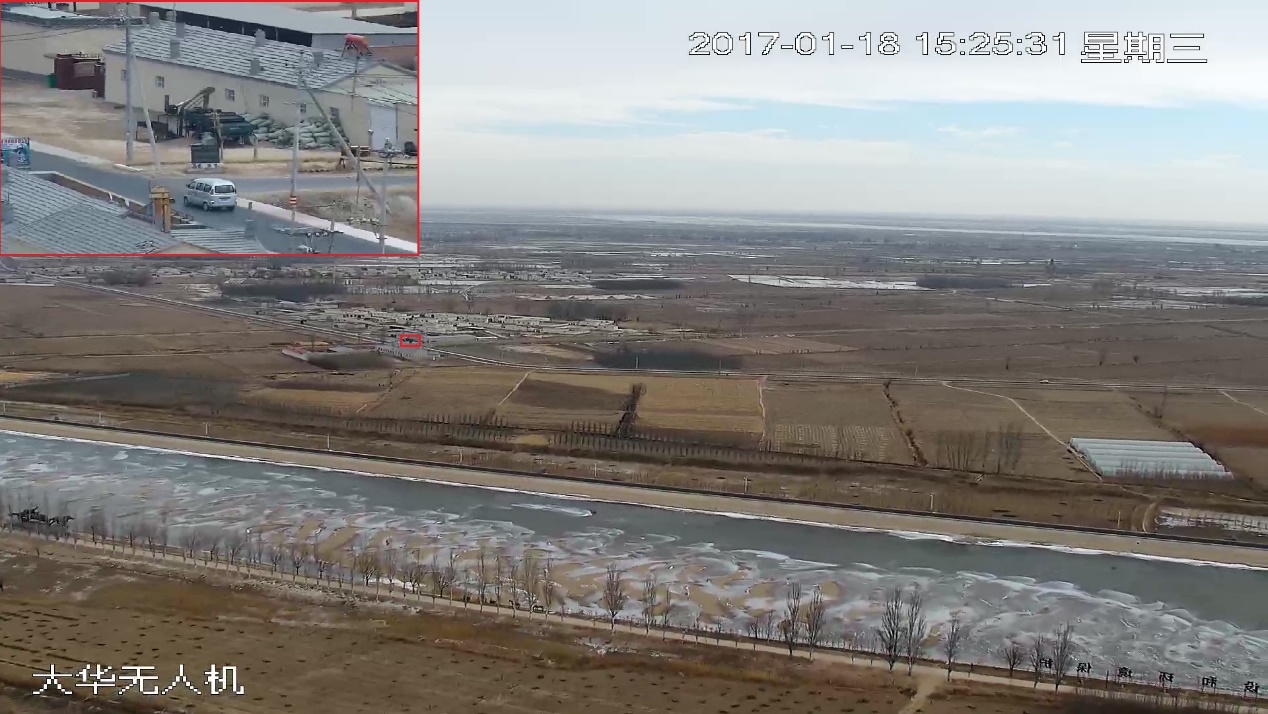

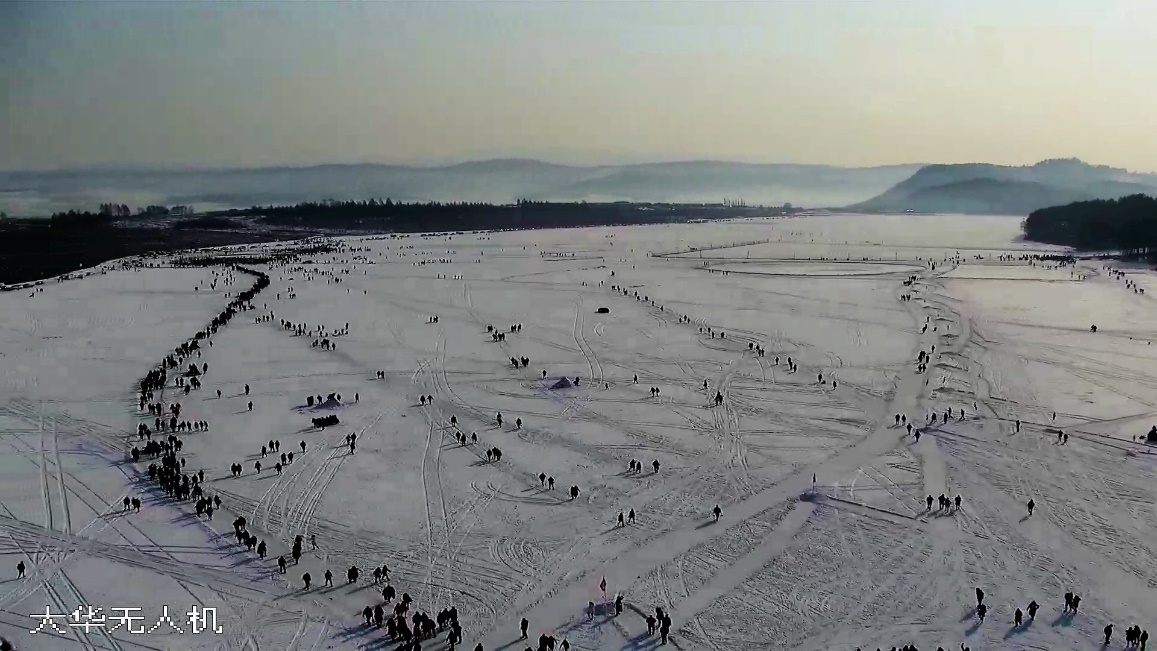

大視域定點監控
針對我過邊境線地域遼闊等特點，目前急需一種高空實時監控的方式，從空中定點監控所在區域局勢情況，及車輛人員變化信息，大華無人機最大續航時間約1小時，可抗7級風，通過無人機升空，解決了制高點監控的問題，同時可以監控地平線所視范圍內人車建筑物等情況，可以在駐地完成方圓幾公里的實時監控。同時，通過高變倍相機，可在高空對目標車輛或人員進行追蹤查看。
五、應用展望
隨著經濟的發展和科技的進步，無人機技術已經越來越成熟，利用無人機在邊海防領域的執勤應用，不僅降低了在解放軍在執勤任務中的風險，也有效的降低了我軍日常執勤消耗的物資及能源，還提高了邊海防工作的效率。
目前我國軍方高層及航空工業設計相關部門正在著力推進無人機班組建設、完善各類保障支撐體系，為無人機在軍工行業的廣泛應用做好全面準備工作，無人機將迎來全面推廣應用的新階段。大華作為國內安防行業的領軍企業有義務為國家研發優秀的產品和系統，為我國的軍事建設錦上添花。
大華無人飛行器在邊防領域的應用展望
