BAT低空無人機防御系統 ——智能“立體”安防
2018-09-12 15:57:25
來源：軍橋網

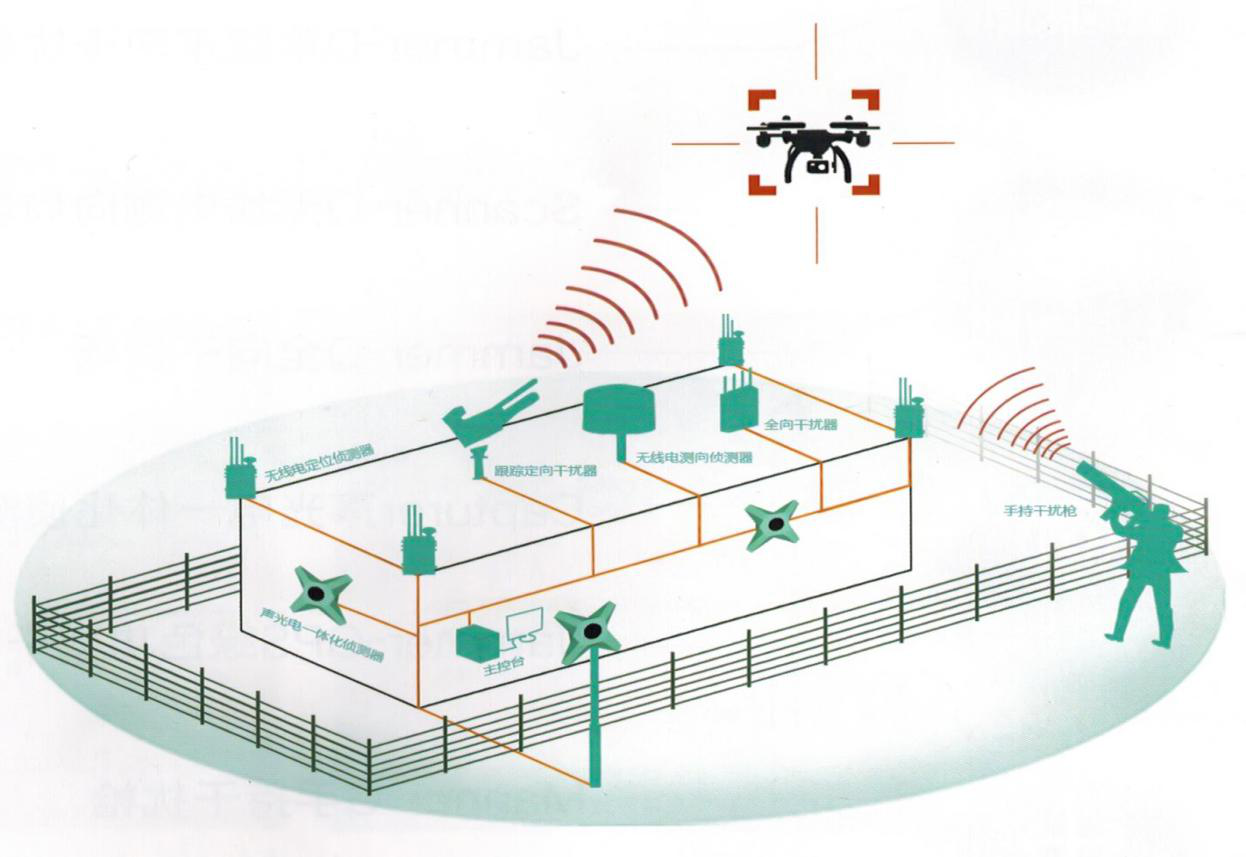

無人機目標具有機動靈活、體積小、可以靠近遮蔽物飛行等特點。此種條件下，單一設備很難完成無人機監視的任務。考慮到區域建設布局比較固定，硬件布設比較完善等特點，提出一種具有多節點探測網絡的系統設計方案。探測網節點集成了聲光電探測器、無線電偵測器、光電跟蹤等設備，組網后完成全區域內的目標探測、定位和高精度跟蹤。打擊手段包括全向、定向及手持式電磁干擾設備實現對危險目標的打擊摧毀。
無人機防御系統的建設目標是通過聲學、光學、無線電信號等多種硬件探測感知設備，在防護區域圍墻外1000米-3000米范圍內，建立針對非法入侵無人機識別預警的低空防御系統，實現對防御范圍內無人機目標的發現跟蹤、分析識別。并通過電磁干擾手段，實現對危險目標的打擊摧毀。
北京理工全盛科技有限公司具有自主知識產權的BAT無人機防御系統，通過聲、光、電多種偵測技術融合，利用大數據處理、云計算、人工智能和機器學習形成遠、近結合的低空防御系統，可實現對低空無人機進行有效偵測，跟蹤,識別和管控。系統包括前端偵測傳感器(進行探測跟蹤與識別報警)，聯動式智能干擾設備(對無人機進行干擾和壓制)，后端管理平臺(對全過程進行監測和控制)，以及移動式單兵無人機壓制干擾槍(用于定向壓制)，可靈活配置適用于各種場景。主要應用于監獄看守、航空機場、火(核)電廠、體育場館、政府機關、各種會議賽事和軍事禁區等，市場需求巨大。

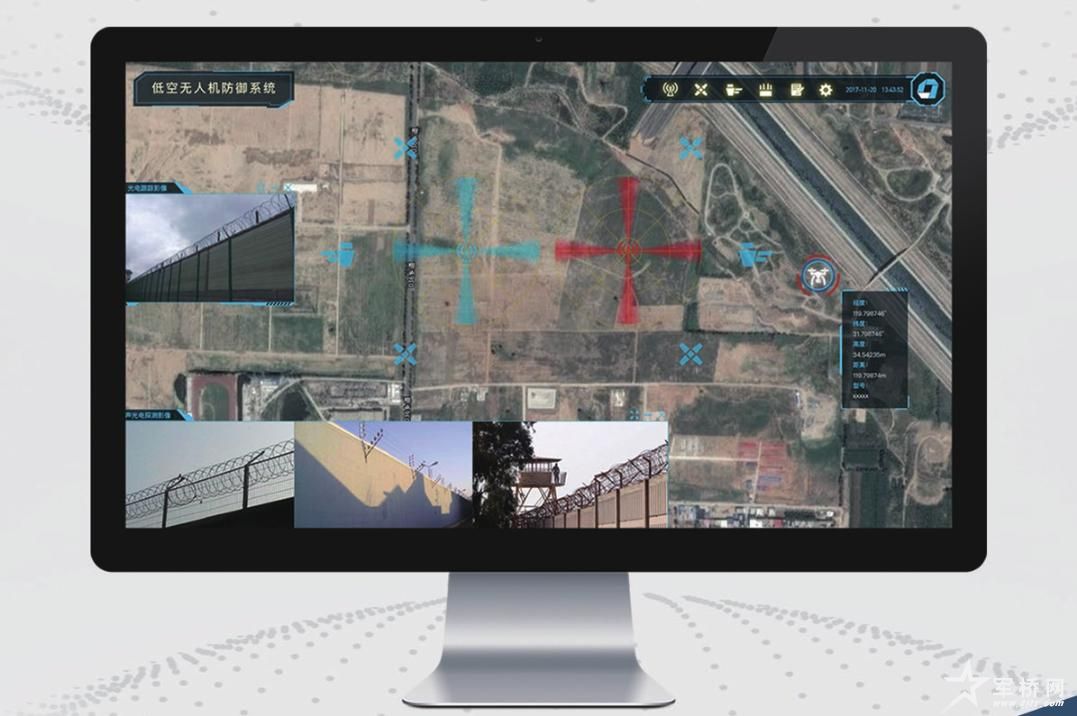

低空無人機防御系統管理平臺
UAVA管理平臺
1.靈活兼容傳統安防系統,融合平面安防為立體安防
2. 混合云存儲解決方案,為大數據量提供安全保障
3.可集成第三方無人機反制設備提高客戶多品牌設備管理的工作效率
4.可為_上級單位或第三方提供數據導出5.可提供低成本的日常運維工作方式

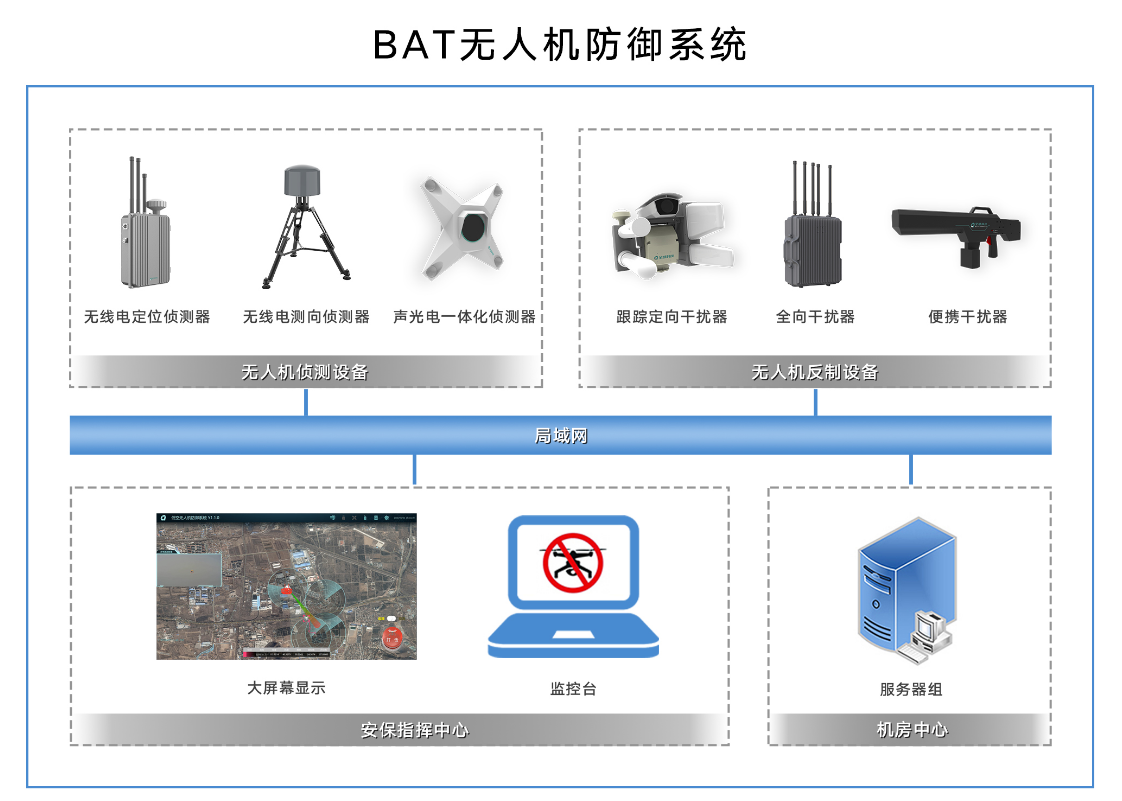

BAT無人機防御系統
1.基礎硬件設備:
通過聲光電融合傳感器偵測技術，對目標區域無人機信號進行捕獲和識別
通過無線電被動偵測技術，對目標區域無人機信號進行捕獲和識別，并進行定位
通過光電跟蹤技術，對目標區域無人機進行識別跟蹤
通過多頻段電磁干擾技術，運用多種手段對目標區域無人機控制信號進行屏蔽和干擾
2.主控管理平臺:
發現進入防御區域內的非法目標，對其進行跟蹤顯示
對持續跟蹤的目標予以報警，同時啟動相應預案進行聯動處置
對目標所能構成的威脅進行評估和預測
通過圖表方式,對探測數據、評估數據、過程記錄、處置結果進行綜合統計分析
對探測到的特征數據進行比對分析
低空無人機防御系統偵測設備

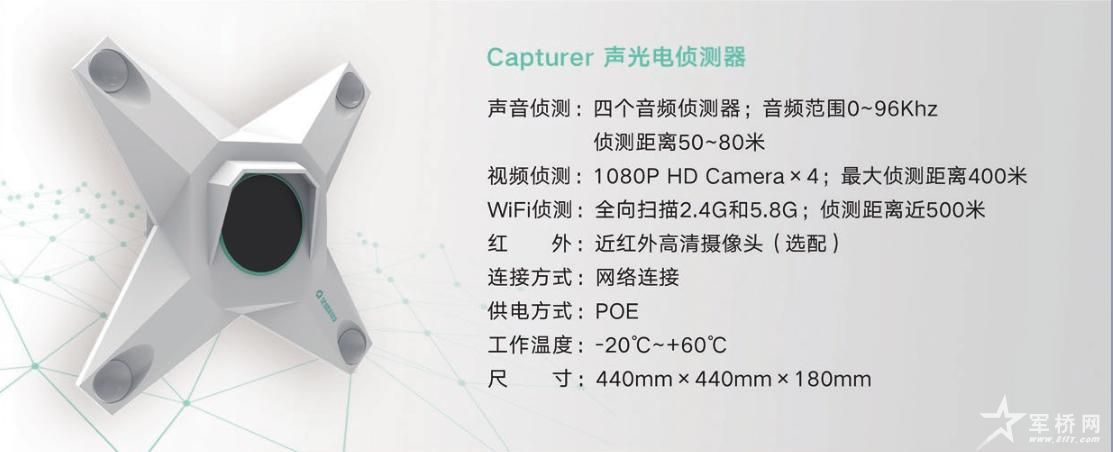

Capturer聲光電偵測器
Capturer集成音頻偵測器、Wi-Fi頻譜偵測器、廣角攝像機、近紅外攝像機(選配)等，通過多種偵測器的融合偵測，可對500米范圍內入侵無人機進行預警，對100米半徑核心區域進行全天侯的實時偵測和報警。設備自帶GPS定位，既可獨立使用，又可組網布署，為不同的使用場景提供靈活的布防解決方案。
性能指標：
聲音偵測:四個音頻偵測器;音頻范圍0~96Khz;偵測距離50~80米視頻偵測: 1 080P HD Camera;最大偵測距離400米;WiFi偵測:全向掃描2.4G和5.8G;偵測距離近500米;紅外:近紅外高清攝像頭(選配);連接方式:網絡連接;工作溫度: -20°C~+60°C;供電方式: POE 24V;尺寸:440mmX440mmX180mm

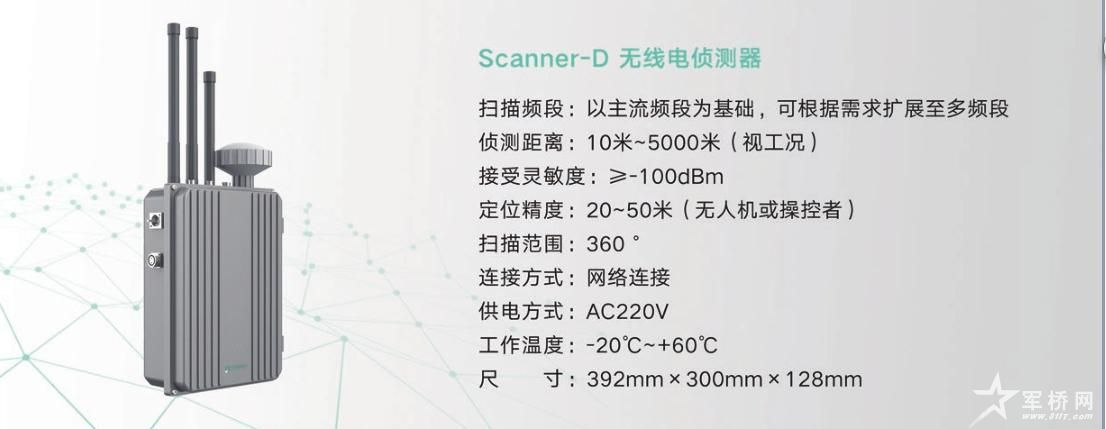

Scanner-D無線電偵測器
Scanner-D通過無線電頻率掃描特征識別和解碼，來偵測、定位非法入侵的無人機，可多站組網通過時差無源定位算法獲取無人機的三維坐標信息，具有高跟蹤定向精度。因此，能夠發現截獲無人機與操控者之間的控制信號、圖傳等信息，可在夜間、濃霧及惡劣天氣下工作，允許7x24小時的無間隔監控和記錄。
性能指標：
掃描頻段:以主流頻段為基礎，可根據需求擴展至多頻段偵測距離: 10米~ 5000米(視工況);接受靈敏度:≥-1 00dBm;定位精度: 20~50米(無人機或操控者);掃描范圍: 360;連接方式:網絡連接工作溫度: -20°C~+60°C;供電方式: AC220V

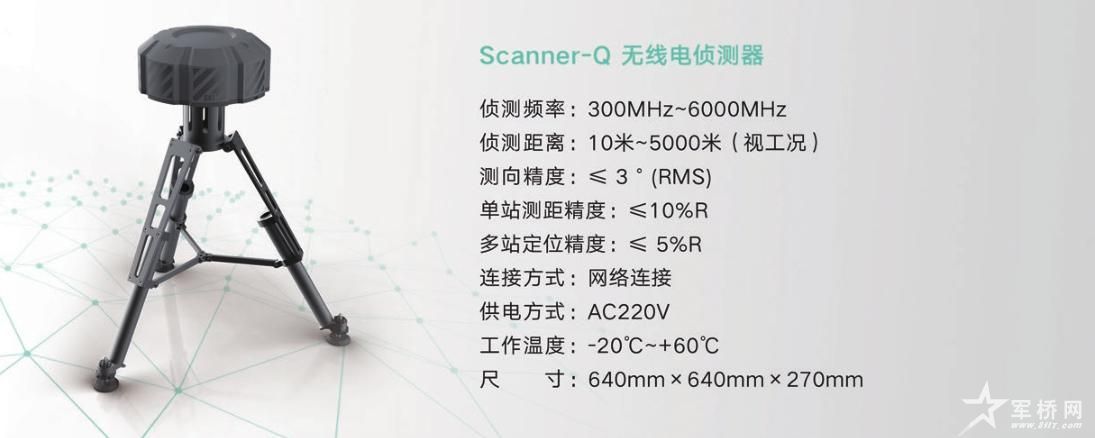

Scanner-Q無線電偵測器
Scanner-Q通過無線電頻率掃描特征識別和解碼，來發現、測向、跟蹤非法入侵的無人機，支持單機工作和組網工作，系統集成度高，一體化設計。通過寬范圍的頻率掃描，偵測截獲無人機與遙控者之間的遙控、圖傳等信號，可在夜間、濃霧及惡劣天氣下連續工作。
性能指標：
偵測頻率：300MHz~ 6000MHz;偵測距離：10米~5000米(視工況);測向精度:≤3;(RMS)單站測距精度:≤10%R;多站定位精度:≤5%R;供電方式: AC220V;尺寸: 640mm* 270mm;重量:≤10Kg
低空無人機防御系統固定干擾設備

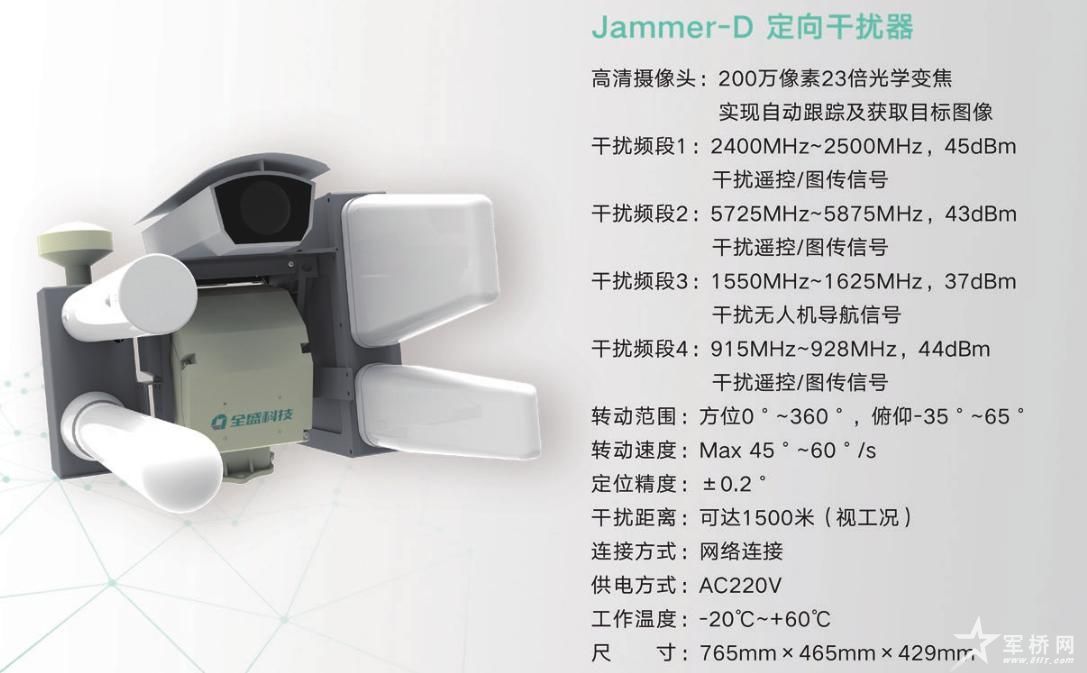

Jammer-D定向干擾器
Jammer-D定向干擾器實現自動跟蹤目標，截取圖像進行識別，確定目標之后發出告警提示，并自動開啟干擾設備，通過電磁壓制技術對目標無人機進行干擾打擊，迫使無人機原地懸停、降落或原路返航。整個系統模塊化設計，各頻段根據軟件平臺控制獨立工作，自帶GPS，方便組網部署。
性能指標：
高清攝像頭: 200萬像素23倍光學變焦;實現自動跟蹤及獲取目標圖像干擾頻段1 : 2400MHz~ 2500MHz，45dBm，干擾遙控/圖傳信號干擾頻段2: 5700MHz~ 5900MHz，43dBm,干擾遙控/圖傳信號干擾頻段3: 1 550MHz~1625MHz, 37dBm,干擾無人機導航信號干擾頻段4: 91 5MHz~928MHz，43dBm，干擾遙控/圖傳信號轉動范圍:方位0°~360°，俯仰-35°~65°轉動速度:Max45°~60°/s定位精度:士0.2 ；干擾距離:可達1500米(視工況)連接方式:網絡連接

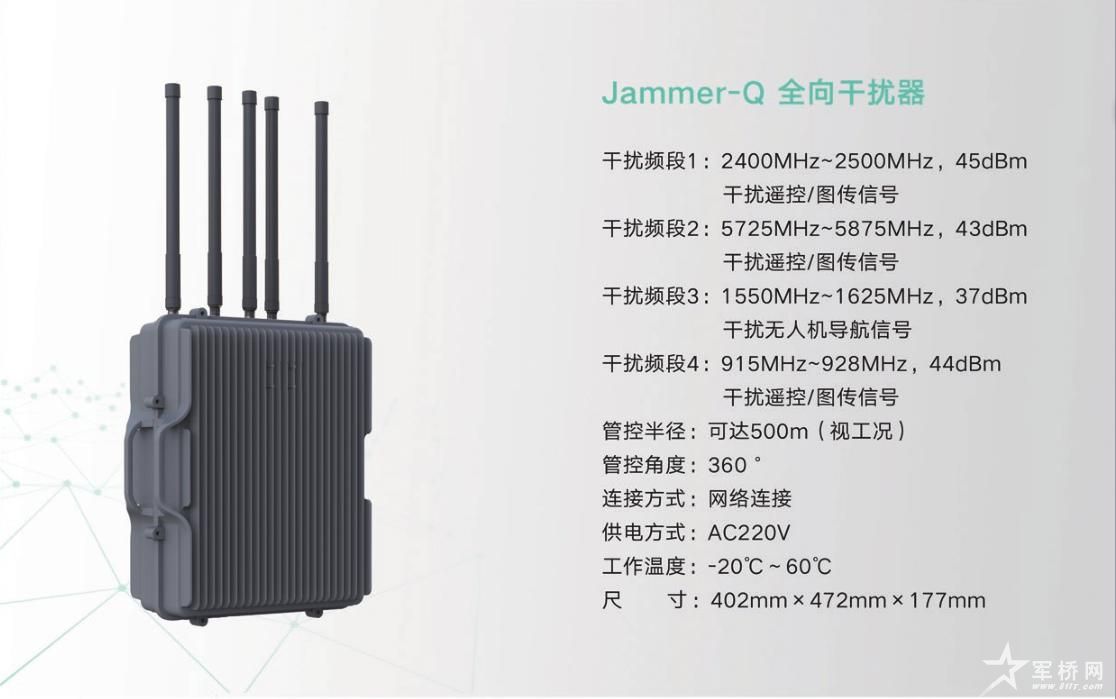

Jammer-Q全向干擾器
Jammer-Q全向電磁干擾設備布設于特定防護區域，構建全天候的無人機禁飛區，形成針對性有效屏障。系統發射干擾信號，實現對無人飛行器遙控鏈路、圖傳鏈路和導航信號的干擾阻斷，迫使無人機迫降或驅離。各頻段根據軟件平臺控制獨立工作，產品模塊化設計，方便組網部署。
性能指標：
干擾頻段1 : 2400MHz~ 2500MHz，45dBm，干擾遙控/圖傳信號干擾頻段2: 5700MHz~5900MHz, 43dBm,干擾遙控/圖傳信號干擾頻段3: 1 550MHz~1625MHz, 37dBm，干擾無人機導航信號干擾頻段4: 91 5MHz~928MHz，43dBm，干擾遙控/圖傳信號管控半徑:可達500m ( 視工況)管控角度; 360；供電方式: AC220V連接方式:網絡連接；工作溫度：-20°C ~ 60°C
低空無人機防御系統移動干擾設備

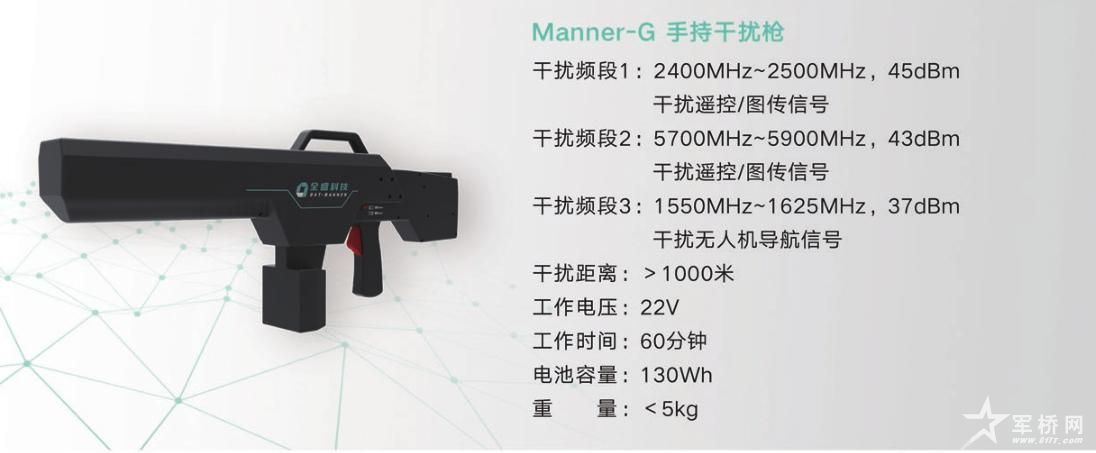

Manner-G手持干擾槍
Manner-G具有對無人機遙控頻段和圖傳頻段壓制作用，同時還能干擾無人機導航信號，能夠方便快速地對入侵無人機進行干擾，瞄準精度高，干擾距離遠;適用于賽事活動，人物安保等場景。
性能指標：
干擾頻段1 : 2400MHz~ 2500MHz，45dBm,干擾遙控/圖傳信號干擾頻段2: 5700MHz~ 5900MHz，43dBm，干擾遙控/圖傳信號干擾頻段3: 1 550MHz~1625MHz，37dBm，干擾無人機導航信號干擾距離: > 1 000米工作電壓: 22V工作時間: 60分鐘電池容量: 1 30Wh重量: < 5kg

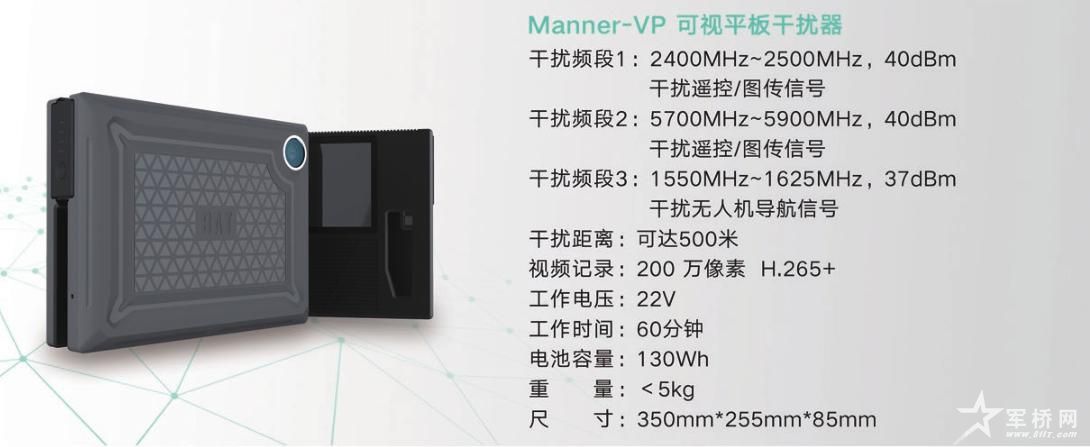

Manner-VP可視平板干擾器
Manner-VP可視平板干擾器體積小，便于攜帶;內置視頻記錄儀;對無人機遙控頻段和圖傳頻段壓制作用，同時還能干擾無人機導航信號，能夠方便快速地對入侵無人機進行干擾，同時視頻記錄干擾無人機的全過程;適用于賽事活動，人物安保等場景。
性能指標：
干擾頻段1 : 2400MHz~ 2500MHz, 40dBm，干擾遙控/圖傳信號干擾頻段2: 5700MHz~ 5900MHz，40dBm，干擾遙控/圖傳信號干擾頻段3: 1 550MHz~1625MHz，37dBm，干擾無人機導航信號干擾距離:可達500米
視頻記錄: 200萬像素H.265+工作電壓: 22V工作時間: 60分鐘電池容量: 130Wh重量: < 5kg尺寸: 350mm*255mm* 85mm

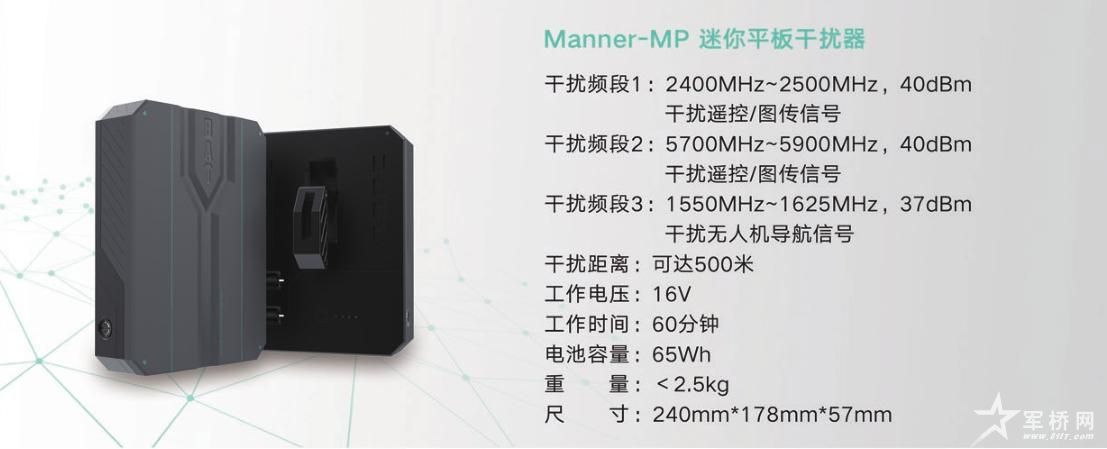

Manner-MP迷你平板干擾器
Manner-MP迷你平板干擾器體積小，便于攜帶;對無人機遙控頻段和圖傳頻段壓制作用，同時還能干擾無人機導航信號，能夠方便快速地對入侵無人機進行干擾，瞄準精度高，干擾距離遠;適用于賽事活動，人物安保等場景。
性能指標：
干擾頻段1 : 2400MHz~ 2500MHz，40dBm，干擾遙控/圖傳信號干擾頻段2 : 5700MHz~ 5900MHz， 40dBm，干擾遙控/圖傳信號干擾頻段3: 1 550MHz~1625MHz，37dBm,干擾無人機導航信號干擾距離:可達500米工作電壓: 1 6V工作時間: 60分鐘電池容量: 65Wh重量: < 2.5kg 尺寸: 240mm*1 78mm*57mm

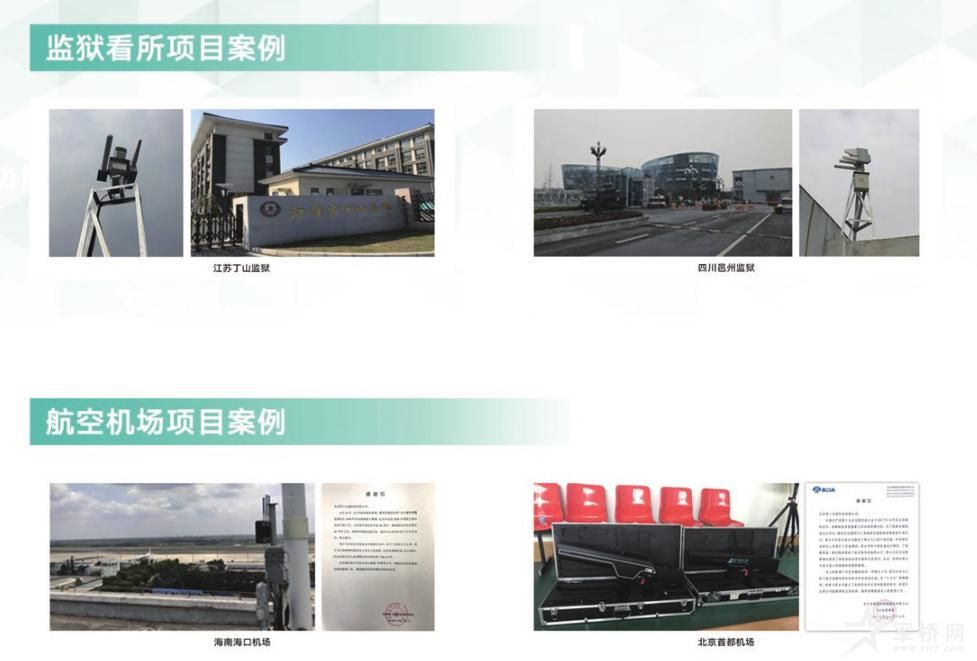

低空無人機防御系統應用案例
全盛科技目前致力于無人機防御系統，電磁監控，數據采集、存儲、處理等產品的研發和生產，以高新技術服務于公共安全與區域經濟發展需求。當前，無人機市場正在蓬勃發展，濫用無人機和黑飛帶來的安全問題日益凸顯；公司潛心打造的具有自主知識產權的無人機防御系統，可對低、慢、小目標進行有效偵測、跟蹤、識別和管控，將傳統的平面安防系統拓展為立體安防系統，突破并延伸了安防行業理念。全盛科技依托多年TMT產業研發、生產、銷售和服務的豐富經驗，心懷“低空安全守衛者”的愿景，不斷將智能傳感器、人工智能和大數據技術融合于安防行業，為新一代立體安防提供全新的解決方案。
