一、項目背景
近年來，隨著國家工業制造水平的提高，以多旋翼無人機為代表的民用無人機市場日益呈現供銷兩旺的態勢。無人機的廣泛普及，為人們進行航空拍攝、遙控測繪、遠程遙控傳輸等作業平臺提供了便利。然而值得注意的是“遍地開花”式的無人機對于像監獄、勞動教養所、看守所、戒毒所、考場、保密機構等類似地區的負面作用越來越突出。比如不法分子使用無人機對安全保衛單位的刺探、窺視，以及使用無人機運送違禁物品、攜帶炸彈等對安全機構形成重大威脅，也對安防系統提出了新的挑戰。
近年來，在漫長的邊境線上，我國與周邊14個國家領土接壤，邊境地區少數民族眾多，且多數為跨界而居的民族。是維護祖國統一和安全,保證國家經濟建設和改革開放順利進行的重要屏障，戰略地位極為重要。影響邊境地區安全穩定的民族因素諸多，而無人機黑飛、販毒、恐怖主義新型犯罪手段，反制無人機犯罪對于我們維護邊境安全穩定具有重要意義。
二、項目意義及必要性
目標：解決無人機對邊境線低空安防存在的隱患。
三、邊防低空安全系統組成設備介紹
1、加西亞低空探測雷達
Ku波段小微無人機探測雷達采用雷達和紅外一體化探測，雷達和紅外可協同工作，也可獨立工作；集成無人機干擾設備、激光打擊設備和無人機捕獲器等，構建綜合防護系統，有效對抗小微無人機目標。
|
名稱 |
指標 |
|
工作頻段 |
Ku頻段 |
|
最大距離 |
小微無人機≮5km 小型無人機≮7km 載人滑翔傘≮10km 標準無人機≮13km |
|
距離分辨率 |
＜10m |
|
方位分辨率 |
0.5° |
|
最低可檢測高度 |
城市環境＜20m 山地環境＜5m |

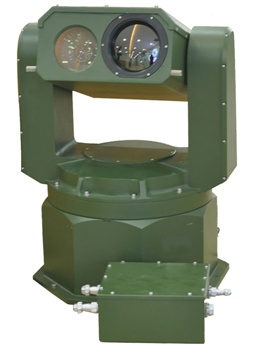

2、加西亞光電探測器
加西亞光電探測器集可見光、長波紅外探測于一體，專為反無人機監測、邊海防監控、港口監控，機場管控，森林防火，城市高空了望等應用設計，軍品設計，抗強風，低拌動。適用于全黑和霧、雨環境下的多種天候條件下遠距離的觀察。
|
指標名稱 |
性能指標 |
|
外形 |
U形/球形，多維自由曲面外形，風阻小，可抗33m/s強風 |
|
旋轉速度 |
水平0.01°～45°/S；俯仰0.01°～45°/S；（高速版可達200°/S） |
|
旋轉角度 |
水平0～360°，俯仰-45°～+45°（增強版可達+90°） |
|
作用距離 |
可見光：5000米 |
|
熱成像：4320米 |

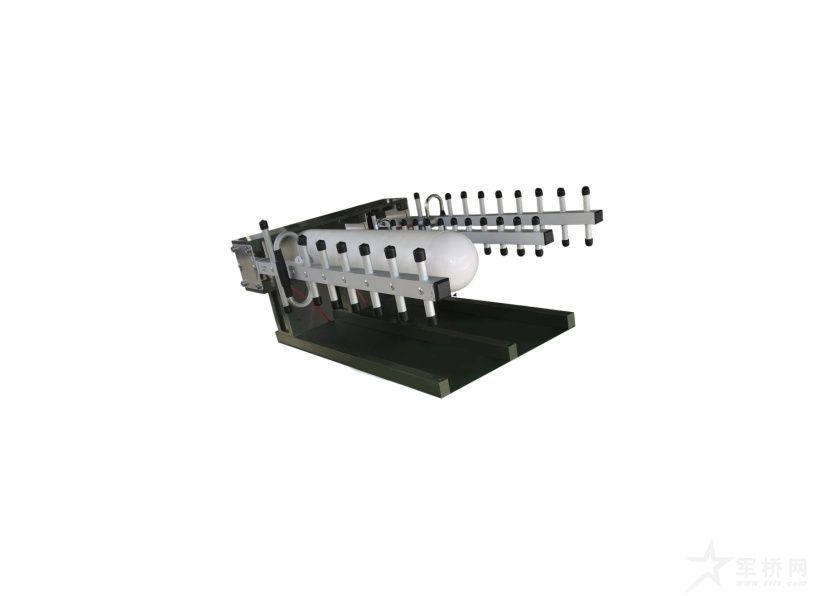

3、加西亞反無人機干擾系統
加西亞反無人機定向天線干擾系統能夠在常態下處于待機狀態，雷達與光電探測系統發現無人機時，系統自動啟動無人機定向天線干擾系統，開啟干擾功能。
|
輸出端 |
打擊距離 |
|
RC5.8G、 RC2.4G、RC1.4G |
實測距離800米-1500米
|
|
GPS L1+BD ?GPS L2L5+BD |
4、加西亞無線電偵測
加西亞無人機偵測系統主要由方位偵測站、高度偵測站以及控制中心構成。部署單套方位偵測站可實現方位測量；部署2套方位偵測站可實現交匯定位；部署3套偵測站（2套方位偵測站和1套高度偵測站）可實現無人機交匯定位和高度測量。

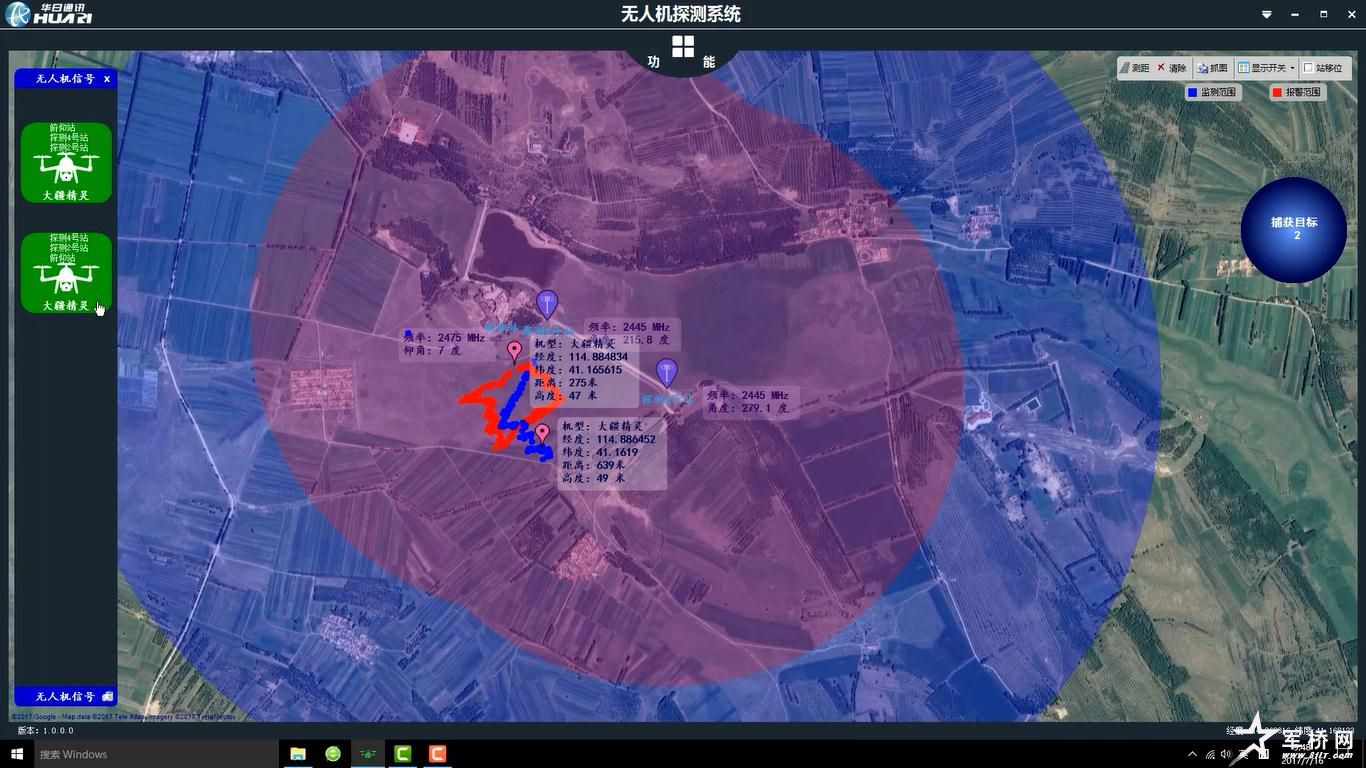

用戶界面

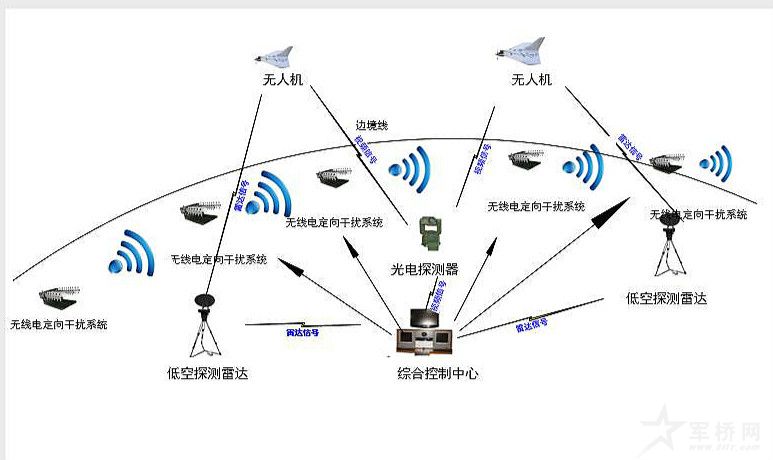

四、系統布防結構示意圖
工作示意圖
五、使用案例
加西亞邊境防護“電子長城”系統通過低空探測雷達可對RCS小于0.01m2 低空飛行器探測距離達到5公里，通過高清變焦光電探測系統全天候對3公里范圍內各種低空飛行器進行視頻信號跟蹤與識別;通過組網定向干擾打擊系統與可對數百甚至上千公里邊境沿線無人機進行打擊與驅逐，確保邊境線完全抵御低空飛行器進犯。整套“電子長城”系統能夠全天候24小時不間斷對邊境地區邊境線進行監測預警與打擊，能夠適應高溫、高寒、暴雨、低溫、大風等極端惡劣天氣，大大提高邊境監視預警效率，有效打擊利用低空無人飛行器進行的走私、販毒等非法活動。

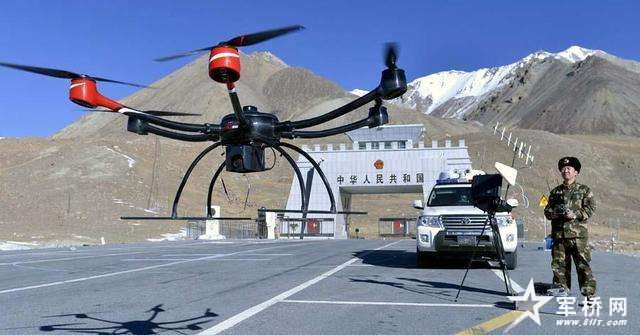

圖為邊防官兵使用我司巡邏機進行巡邏
文章作者：北京加西亞聯合技術有限公司
