目前在國家沿海邊防監測點中部署的傳感器缺乏有效組網，而單傳感器存在探測盲區，例如目前只有一定噸位以上的船舶才會要求安裝AIS，對一些小船及嫌疑船舶需要雷達進行監控，而岸基雷達在對沿岸海面目標的探測存在著盲區，需要光電傳感器的可視化識別。其次，目前監測點缺少集成多傳感器信息的可視化的船舶監控態勢顯示平臺，無法對近岸海情進行集中管控、取證以及統計分析。
本文通過設計沿海可視化智能管控系統，對部署在邊防監測點的光學紅外復合傳感器、雷達、AIS、GPS以及北斗等多傳感器進行有效地組網集成，建立可視化智能管控態勢顯示平臺，設定海上邏輯監控卡口，實現對通過海上卡口的海面目標的實時視頻采集取證、流量統計分析以及海情記錄回放，從而有效阻止海上販毒、走私、偷渡等違法犯罪行為的發生，維護國家的安全與穩定。
1.系統組成

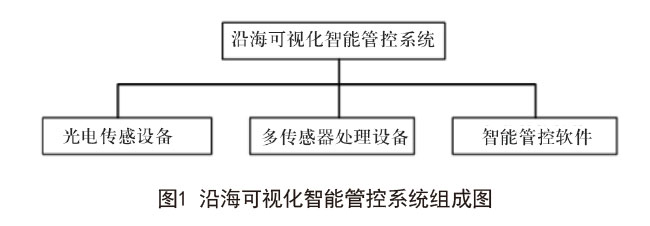

沿海可視化智能管控系統由光電傳感子系統、多傳感器情報處理子系統和智能管控軟件子系統組成，系統組成如圖1所示。
光電傳感設備通過智能化紅外熱像儀、可見光攝像機對海域目標進行可視化監視、跟蹤和識別，提供實時監控圖像。尤其采用紅外熱像儀可以在黑暗和復雜天氣條件下，透過塵、霧和煙等障礙影響，對海岸邊境目標進行可視化監視、跟蹤和識別，進一步提高發現概率和識別能力。
多傳感器處理設備通過接入監測點的多傳感器（雷達、光電、AIS、GPS、北斗），全天候不間斷對所轄海域的目標進行監控，及時發現海面異常目標。
智能管控軟件實現多傳感器情報的匯集分發與融合，提供基于海圖態勢顯示的良好工作界面對情報進行顯示，完成對各類傳感器的指揮控制和協同探測，同時實現業務統計分析。

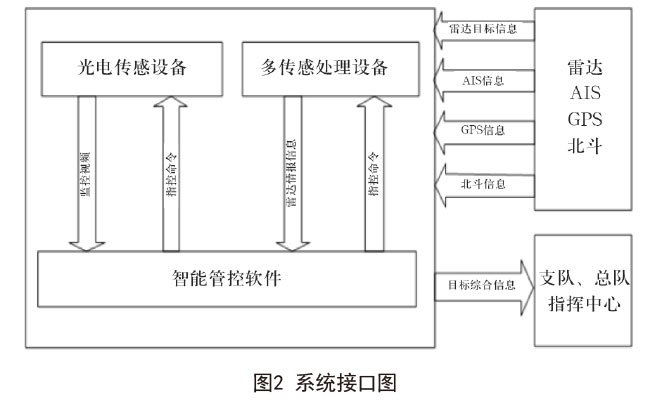

沿海可視化智能管控系統通過監測點內部網絡及指揮專網，實現各個子系統之間以及子系統與外部系統之間的信息互聯互通，系統上報目標綜合信息到支隊與總隊指揮中心，具體應用關系如圖2所示。
2.軟件總體設計

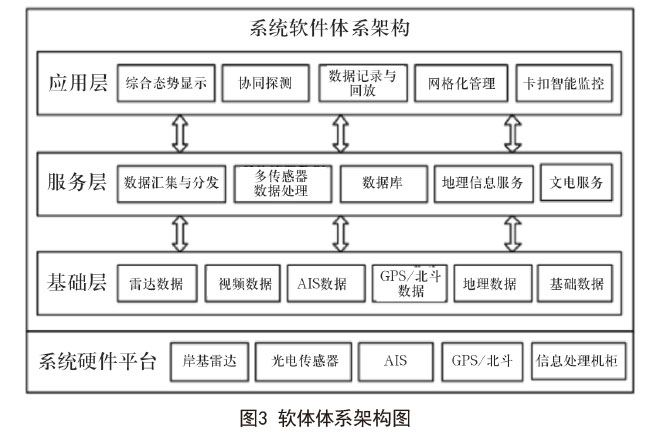

沿海可視化智能管控軟件實現多傳感器數據匯集分發與處理、綜合態勢顯示、協同探測、卡口智能監控、數據記錄與回放以及數據管理功能。從系統性能效率（特別是大容量船舶目標的更新顯示效率）和系統可拓展性出發，軟件采用客戶端/服務器模式構建。如圖3所示，軟件體系架構分為三層：數據層、服務層、應用層。
數據層接入各類傳感器數據，為系統提供基礎數據資源支撐，數據層數據可分為三類。第一類為各類監控數據（雷達數據、視頻數據、AIS數據以及GPS/北斗數據），第二類為地理數據（海圖數據、影像數據以及部署信息等），第三類為基礎數據（傳感器信息、組織信息、人員信息、告警信息、網格信息等）。
• 服務層對應用層提供運行支撐服務，由運行在后臺為應用層提供業務支撐的軟件構成，包括數據匯集與分發、多傳感器數據處理、數據庫、地理信息服務、文電服務等。
• 應用層提供了系統運行的實體，主要包括綜合態勢顯示、協同探測、卡口智能監控、網格化管理及基礎數據管理等。

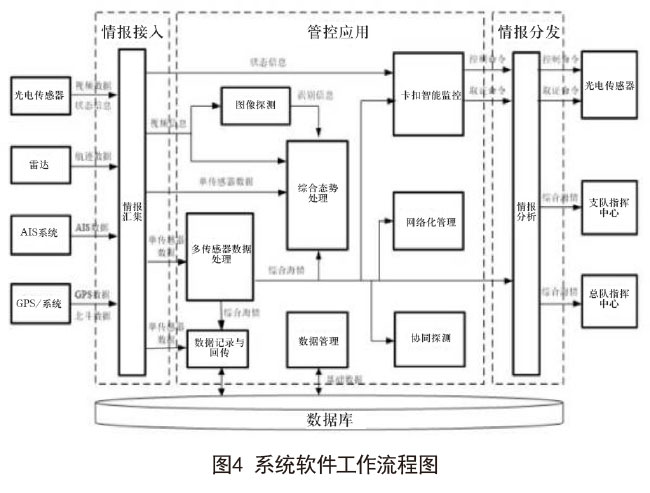

系統軟件的工作流程如圖4所示。
系統軟件工作流主要包括多傳感器信息處理流程和智能管控流程。
2.1 多傳感器信息處理流程
光電傳感器上傳視頻信息，進行圖像識別與顯示。雷達、AIS、GPS/北斗等單傳感器的數據匯集到多傳感器數據軟件進行異類傳感器數據融合，形成綜合海情。綜合態勢處理軟件對單傳感器和綜合海情進行顯示。數據記錄與回放軟件對單傳感器和綜合海情進行記錄與回放，以便于事后的調閱分析和取證。
2.2 智能管控流程
• 卡口智能監控向光電傳感器發送控制命令和取證命令，實現對光電傳感器的控制和目標跟蹤取證，同時實現對通過海上卡口的目標的流量統計分析。
• 協同探測以綜合海情為依托，實現異類傳感器的聯動跟蹤與自動接力探測。
• 網格化管理實現網格化海上邏輯管轄區，并結合綜合海情對網格轄區內的船舶進行監控管理。
3.系統關鍵技術
沿海可視化智能管控系統主要包括如下關鍵技術。
3.1 多傳感器數據接入、處理與顯示

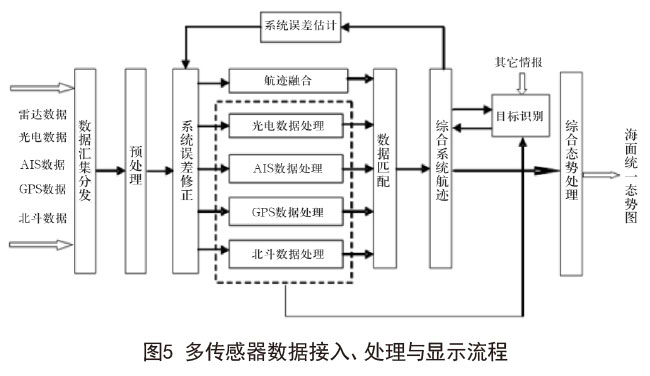

數據匯集分發軟件接收來自雷達、AIS、GPS以及北斗的目標信息，經過格式轉換后發送給多傳感器數據處理軟件。多傳感器數據處理軟件進行數據預處理、系統誤差修正以及數據融合匹配，形成統一綜合海情，由綜合態勢處理軟件進行可視化處理，生成海面統一態勢圖。流程如圖5所示。
其中多傳感器數據處理旨在消除異類傳感器信息之間存在的冗余和矛盾，利用信息互補，提高系統可靠性和分辨力，擴展空間觀測范圍，增強數據的可信任度。
本系統的多傳感器數據處理主要采用“基準航跡關聯法”，即從某一目標的所有傳感器航跡中選擇一條作為基準航跡，以目標的第一條信息和航跡作為基準航跡，后續的信息中航跡與基準航跡進行關聯判斷。在跟蹤機動目標方面，對目標進行估計的同時，對濾波增益進行修正，剔除假航跡，將單傳感器航跡與系統航跡相關融合。
3.2 協同探測
沿海可視化智能管控系統集成的多種傳感器的應用環境、作用距離、目標識別能力均不同，為實現系統對目標的遠程預警、中程跟蹤與近程分類與識別能力，需要多種傳感器對目標進行協同探測。

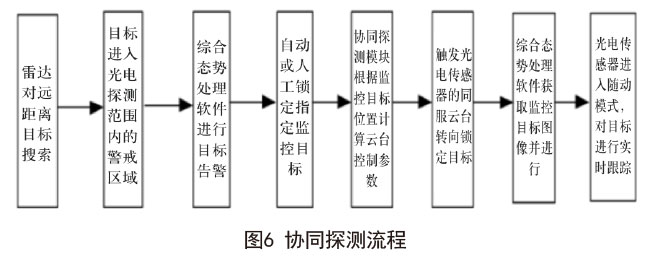

本系統的協同探測主要實現異類傳感器的自動接力探測。首先由雷達對遠距離目標進行搜索，一旦發現目標，把目標方位信息提供給光電傳感器，當目標進入光電傳感器探測區域后，由紅外熱像儀/可見光攝像頭對目標進行識別、跟蹤和告警。流程如圖6所示。

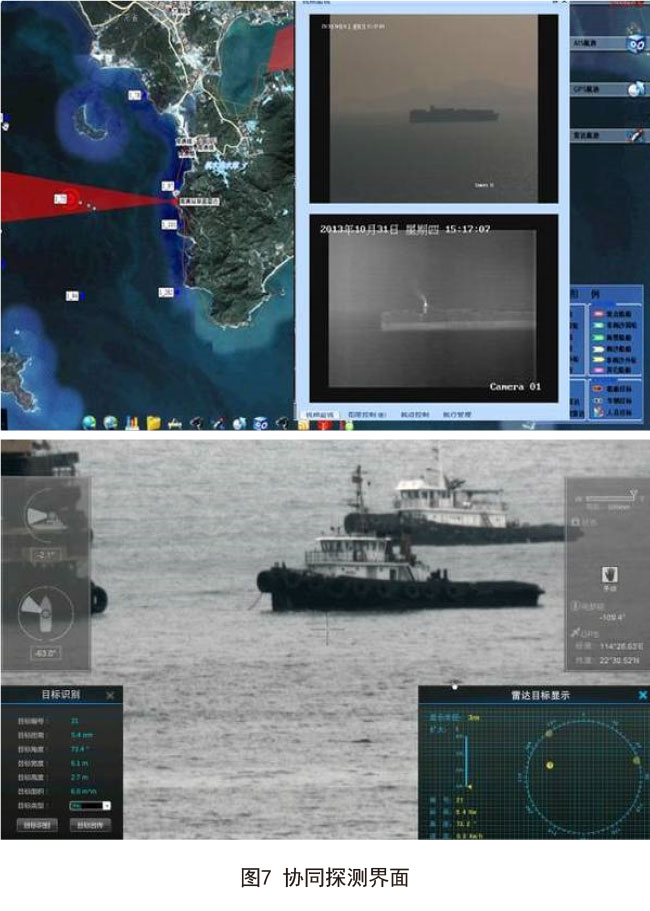

雷達對遠距離目標進行搜索，當監控目標進入警戒區域時，綜合態勢處理軟件依據告警條件對目標進行實時告警，定位告警目標及目標方位，目標閃爍，同時顯示告警目標信息列表。通過自動或人工方式鎖定指定目標，系統自動提取該目標位置信息并觸發紅外熱像儀/可見光攝像頭的伺服云臺轉向，鎖定目標方位，獲取監控目標的圖像并開窗顯示視頻，方便用戶進行進一步的細節分析、識別和判斷目標。接著光電傳感器進入隨動模式，紅外熱像儀/可見光攝像頭的伺服云臺隨著目標的移動進行實時轉向跟蹤。功能運行界面如圖7所示。
3.3 卡口智能監控
對單位時間內通過海上卡口或劃定特殊區域范圍的船舶數量進行統計，并按照不同屬性特征，如上行船舶、下行船舶、合作船舶、非合作船舶等屬性實施統計分析，篩選船舶異常行為信息。流量分析統計結果以報表、餅圖、柱狀圖等多種表現形式展現，輔助用戶決策。

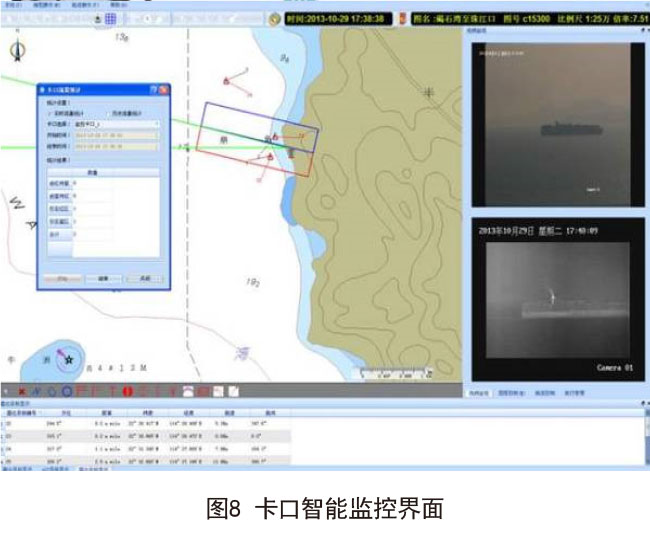

卡口智能監控同時可對光電傳感器進行遠程控制以及對重點監控目標的實時取證，以便事后調閱及分析。功能運行界面如圖8所示。
3.4 網格化管理
系統以一定的單位面積為基本單位，將轄區劃分成若干個網格狀單元，由監督員對所分管的網格責任區實施全時段監控，明確各級地域責任人為所在轄區管理責任人，從而對管理空間實現分層、分級、全轄區管理，同時對網格交界和邊緣地段實現互相交托和簽收回執功能，防止出現“真空地段”。
在對網格的監控上可用不同顏色區分不同網格的監控等級，如紅色代表網格內發生告警事件，需要緊急處理，綠色代表網格內無案件發生。
結 語
沿海可視化智能管控系統中采用的紅外探測、多傳感器數據融合和協同探測技術，使得系統從雷達發現重點嫌疑目標到態勢海圖定位，再到可見光紅外協同聯動跟蹤取證，操作簡單而響應迅速，實戰性強，另外卡口流量監控和網格化管理等功能也十分貼近部隊的管控應用。
系統已在某邊防總隊、支隊和監測點運行一年時間，服務于邊防部隊的海上緝毒緝私、賽事安保和日常執法執勤工作，有效減輕用警密度，降低巡邏強度，避免因觀測條件有限導致漏管失控，確保海域控制區全天候、全方位、全時段立體警戒管控，有力推動了執勤警力內涵式增長和行政費用實質性降低。
