<span style="font-family: " microsoft="" yahei",="" "helvetica="" neue",="" "luxi="" sans",="" "dejavu="" tahoma,="" "hiragino="" sans="" gb",="" stheiti;="" text-indent:="" 28px;"="">      MD-620是驛唐研發的一款工業級帶定位功能的4G DTU 產品。它同時內嵌工業級4G通信模塊和BDS/GPS雙模定位模塊。其中，4G模塊支持中國移動、中國聯通和中國電信的所有4G/3G/2G網絡制式；BDS/GPS雙模定位模塊支持雙系統聯合定位，其出色的定位功能特別適合于車載定位、氣象探測等領域。

 MD-620提供靈活的端子接線方式，同時支持串口RS232和RS485，另外有對應的電源、DI和DO端子。MD-620具有MODBUS RTU功能，支持一路DI、一路DO，可以實現遠程開關控制、報警等功能。
    MD-620可以快速與PLC、工控機、儀器、儀表、RTU 等設備相連，通過4G網絡將與MD-620相連的設備數據傳輸到Internet上的一臺主機上，實現數據遠程透明傳輸。與此同時可將前端設備所處地的GPS位置信息上報至主機上，實現設備的定位。
    MD-620 具有定位、無線數據通信及數據處理能力，外形小巧，堅固耐用，穩定可靠，安裝方便，可廣泛應用于建筑、交通等行業。特別適合塔吊監控、重型機械管理，也可用于出租車運營管理，運輸車輛、特種車輛、車輛租賃管理等領域。

MD-620相關鏈接：

MD-609G快速搭建遠程無線測控系統

MD-309G連接三維力控、組態王等組態軟件

MD-309G連接研華、中泰等IO采集模塊

MD-309G連接西門子、歐姆龍等PLC

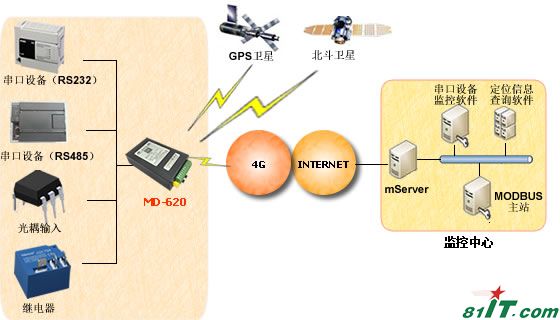

      MD-620 工作原理

 MD-620工作原理

在MD-620中設置數據中心的 IP（或域名）和端口后，MD-620利用4G無線網絡撥號連上 Internet，隨后發起對所配的 IP 和端口（即 mServer 的監聽端口）的連接。另外，用戶軟件系統通過虛擬串口等接口連接到 mServer，進而實現了從用戶設備到用戶軟件系統之間的無線、雙向數據通信。
    MD-620具有RS232、RS485雙串口，并且兩個串口可同時使用；同時MD-620具有MODBUS RTU功能，可作為MODBUS從站；另外，MD-620內置BDS/GPS雙模定位模塊，可通過定位衛星獲取當前位置信息。為此，MD-620與數據中心之間創建四個數據通道，分別用于傳輸RS232串口、RS485串口、MODBUS RTU以及GPS數據。四個通道不是必須同時使用的，每個通道可根據項目需要單獨設置啟用或者關閉。在數據中心側，每個通道具有一個虛擬的IMEI號，這個虛擬的IMEI號由MD-620的IMEI號衍生而得。例如，MD-620的IMEI號為： 240305001234567，則四個通道的虛擬IMEI號分別為：
      RS232通道：   240305001234567
      RS485通道：   240305011234567
      GPS通道：       240305021234567
      MODBUS通道：240305031234567
    這樣，MD-620連上數據中心后，在數據中心側最多可以看到四個在線的虛擬終端，對應這同一個MD-620；每個虛擬終端對應一個數據通道，其IMEI號按照上面的規則定義。
    作為DTU，MD-620通過串口線接線端子與用戶串口設備相連，在MD-620連上mServer后，用戶串口監控軟件通過虛擬串口等接口連接到mServer，并映射到MD-620對應的RS232通道（或者RS485通道）號的終端，進而實現了從用戶串口設備到用戶串口監控軟件之間的無線、雙向數據通信。
    作為RTU, MD-620支持MODBUS串行鏈路協議。MODBUS是主/從協議，主站向從站發送請求，接收并處理從站的響應信息；從站接收主站發送的請求，處理并向主站返回的響應信息。MD-620 RTU是MODBUS協議的從站，支持MODBUS協議的軟件作為主站通過DCC接口或虛擬串口等接口連接到mServer，并映射到MD-620對應的MODBUS通道號的終端，這樣就可以向此終端發送符合驛唐RTU MODBUS協議的數據請求包，MD-620 RTU接收請求并返回MODBUS響應包。這樣就實現了MODBUS主站對從站MD-620 RTU所連設備狀態的檢測和控制。
    同時，MD-620連上數據中心后也可根據用戶的設置主動上報 GPS 信息或者被動接受查詢 GPS 信息。定位信息查詢軟件通過DCC接口或虛擬串口等接口連接到mServer，并映射到MD-620對應的GPS通道號的終端，這樣就可以通過GPS通道接收MD-620上傳的定位信息；定位信息軟件也可以通過GPS通道下發GPS 信息查詢指令主動獲取定位信息。

    技術參數

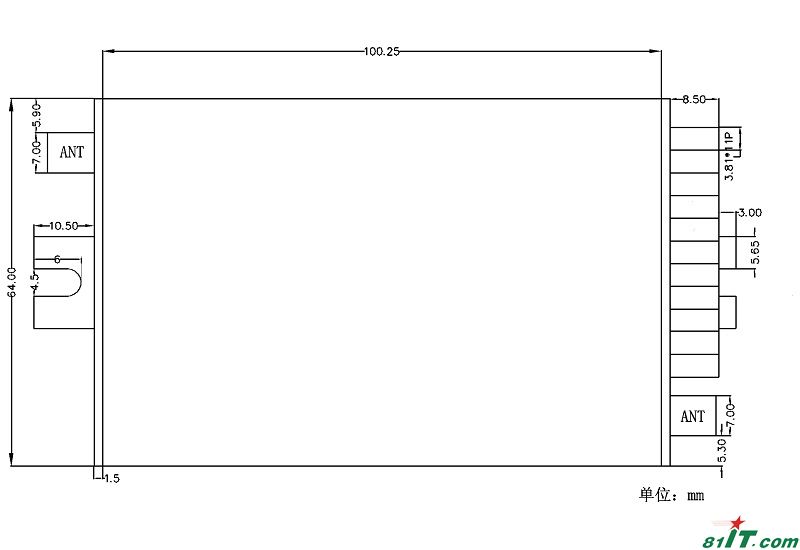

     設備安裝尺寸圖

      應用參數
