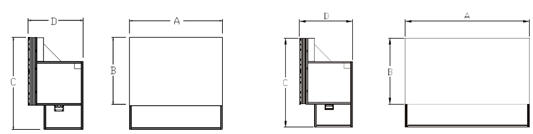

DLP投影顯示單元由DLP投影光機引擎、投影屏幕、反射鏡、調整機構、箱體等部分組成，構成一體化的獨立箱體式顯示單元。中達電通DVS系列投影顯示單元采用通用箱體設計，標準一次反射結構設計，適合任何一款光機引擎。中達電通可提供50英寸、60英寸、67英寸、70英寸、80英寸規格，以及后維護、前維護不同結構設計的DVS顯示單元，框架式箱體結構在承重與自重之間取得良好平衡，堅固穩定，適宜多層堆疊及弧形拼接，滿足不同用戶個性化顯示墻安裝需求。
TI最新DLP技術

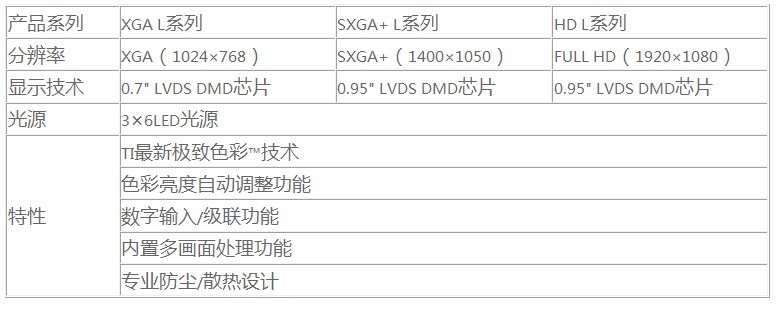

采用TI 最新0.7" / 0.95" LVDS DLP™ DMD 顯示芯片、DarkChip3™技術及極致色彩™ (BrilliantColor™)技術，顯著增強對比度，提升亮度。物理分辨率達到1024×768、1400×1050以及1920×1080高清，提供精細的像素表現。
全新3×6陣列式LED光源技術
采用全新的3×6RGB陣列式LED光源冗余設計，RGB 三基色分別由6個LED點陣燈組構成，實現光源的高亮度和冗余備份，某一個LED燈或某一燈組發生故障，不會影響單元正常顯示，并可保持圖像關鍵色彩。超長60000小時使用壽命，真正免維護。
獨特高效散熱設計
采用業界最先進的真空熱管散熱技術，將LED光源產生的熱量高效傳導，通過散熱裝置快速散發，保證光機引擎長期穩定工作，保持亮度、色溫恒定。
色彩亮度自動調整（可選）
投影機芯具有色度亮度傳感器及平衡調整系統，可隨時自動或手動檢測每個機芯的實時數據，并自動調整所有機芯的色彩（包括RGBCMYW基色）、灰度及亮度輸出至一致，從而最大限度保證整個顯示墻圖像色彩和亮度均勻分布。
可選內置圖像信號處理板
包括主控板及可選多種信號處理擴展板卡，支持插拔更換。可提供DVI、VGA、RGBHV、YPbPr、CVBS、S-Video、HDMI、3G SDI、DisplayPort全面豐富信號接口。支持信號直通顯示及畫中畫顯示，信號窗口可在不使用外部 圖像拼接控制器情況下任意縮放、移動、跨屏、漫游顯示。
1+1熱插拔冗余電源
可選臺達高可靠性1+1冗余電源系統，兩套電源可接駁兩個獨立電網，實時自動切換不中斷供電，并自動報警通知控制系統電源故障。采用模塊化可抽換式設計，允許熱插拔更換新電源。
獨立六軸調整機構
獨立六軸光學調整機構專利技術，手動或電動控制（可選）。可實現快速、精細調整每個單元畫面幾何，極具高穩定性，確保圖像無縫拼接顯示。
前維護箱體設計（可選）
一鍵式自動前推開啟屏幕，從前方對部件進行安裝維護，顯示墻可3層以上堆疊拼接靠墻安裝。采用獨特縱向雙通道后部散熱結構設計，不需要后部維護通道和散熱空間。
激光光源DLP拼接特點：
1.投影機采用以DLP（數字光處理器）為核心技術的投影光機，分辨率：1920×1080 /1400X1050，采用美國德州儀器公司TI公司最新芯片技術DMD（數字微鏡裝置）LVDS。并且必須采用目前國際上先進的芯片技術，投影單元為箱體式結構。
2.投影單元均采用模塊化的一次反射式背投影箱體，機芯亮度輸出3500ANSI流明以上，亮度均勻不小于90%，色彩一致性不小于90%，對比度3000:1，單屏周邊無眩光。光源采用多重并行設計，DLP拼接產品完全等效的光源備份數大于24備份，每組光源損壞，整體顯示亮度下降小于4.5%。
3. 核心DMD顯示部件的壽命應超過100,000小時，投影機MTBF達到60000小時,不用對系統進行更換燈泡及色輪的操作，可實現系統的“零”維護。
4. 拼接單元光學幕布必須是DNP專用背投幕，反射鏡為真空鍍膜全頻譜反射鏡；幕布為多層復合玻璃幕具有高增益高對比度的特點（或復合樹脂幕），整體增益不小于1.9±10%，屏幕的水平視角不小于160度，垂直視角不小于80度。
5.畫面穩定無閃爍：投影機應具有整屏色平衡調整功能，而且具有完善的色彩調整功能，以確保大屏幕拼接后各單元基色一致，從而保證總體無明顯色差，提供具有平衡調節方法功能。
6.大屏拼接后總體平整，每列每行接縫以及表面平整度小于或等于0.3mm，拼縫小于或等于0.2mm，并已完全包含屏幕的熱脹冷縮導致的伸展空間。
7.投影機的結構采用先進的全模塊式結構，模塊的更換應方便快捷，以縮短維修時間。
8.投影機芯及鏡頭具有完備防塵措施，機芯光學及電路部分不應有任何無防護裸露。顯示單元需有良好的降噪音性能，機器動作聲音小于26DB，箱體、底座連接牢固。投影單元設計抗震理念及測試，具有防霧，防濕功能。
9.投影單元可以確保24小時連續運行，具有先進性、穩定性和可靠擴充性等特點，操作簡單，工作穩定可靠
10.內置處理器支持多種控制方式：RS485、RS232、TCP/IP等
11.輸入信號：RGB輸入：可自動適應分離同步、復合同步或綠同步信號；標準VIDEO信號輸入：需滿足PAL，NTSC及SECAM制式信號；數字RGB輸入：DVI接口，支持TMDS格式；標準控制信號輸入輸出：至少具有1路RS232輸入和1路RS232輸出，要求所有投影機的RS232接口可以進行串接，串接后連接至控制系統。單屏應有不少于1路數字DVI接口輸入。
激光投影單元軟件功能：
激光投影單元整個系統具備優質兼容和穩定,高清投影單元、處理器、控制軟件等配套設備，并控制整個顯示系統。方便操作中文界面的大屏幕管理控制軟件，實現多用戶操作管理，網絡遠程遙控管理，并能與集中控制系統一起實現一體化操作管理；控制軟件具備C/S架構（客戶端/服務器）或B/S架構（瀏覽器/服務器），任何一臺連在網絡上的電腦通過安裝控制軟件均可以作為大屏幕的操作管理者。系統可實現大屏幕系統日常所有的基本操作與控制管理，如：開/關機、信號源管理、用戶管理、設備管理、遠程鼠標、系統狀態監控、預案的制作/保存/調用等。
系統設備管理：用戶可直接在軟件上管理包括投影單元、多屏拼接控制系統、各類矩陣、前端攝像頭、流媒體服務器、畫面分割器、畫面合成器等各種設備，對所有設備進行統一控制及管理，簡化操作步驟，提高工作效率。信號分組管理：DVI、RGB、復合視頻、遠程桌面信號、超高分辨率網絡信號、各種制式流媒體信號以及處理器本身的運行程序、時鐘信息等，均可進行按信號源分類、按應用任意組合分類等。顯示布局管理：支持信號源、應用程序等任意開窗，所有窗口均可實現任意拖放、隨意疊加、自由縮放、自定義編組、自動排列、屬性單獨設置等功能。提供顯示布局管理界面圖。預案模式管理：由顯示布局管理定義的顯示畫面及應用程序運行情況，可一鍵存儲為預案模式。各種預案模式可進行更名、編輯、保存、編組、修改、刪除等操作，并提供自動運行、一鍵調用、循環執行等多種運行方式。專業的預案編程功能，還支持不同用戶可根據實際需要設定大屏不同時間段所需執行預案。完善的二次開發接口：提供標準、開放的API，充分滿足用戶多系統集成的需求，用戶以及系統集成商可方便的實現與大屏系統的集成聯動操作。系統軟件可提供完整的中控設備接口，任何中控設備均可通過控制協議調用大屏系統軟件的各種功能。
電力生產調度控制中心， 軍事指揮控制中心，城市管理應急指揮中心， 交通管理指揮中心， 工業流程控制顯示系統， 廣播電視顯示及監控系統， 商場、酒店、通訊信息顯示系統， 金融證券信息顯示系統， 政府企業多媒體視頻會議顯示系統，礦業安全生產監控系統， 城市環境監控指揮系統， 消防、氣象、海事防汛指揮系統， 機場、地鐵航班顯示、行李、安全監控系統， 劇院、媒體廣告、展覽顯示系統， 品牌專賣店形象展示系統等。
