人與虛擬環境的交互是當前智能交互技術發展的重要內容。在《國家中長期科學和技術發展規劃綱要（2006-2020年）》中，將智能感知和虛擬現實技術，作為我國將重點發展的前沿技術列出，期望“以人為中心”的信息技術發展，能推動多項領域的創新。近年來，在軍事領域，人與作戰環境的虛擬并自然的交互技術和集成系統的應用，在很大程度上幫助解決真實作戰訓練中的許多實際問題，如費用過高、受環境限制等，已經開始受到各國軍方的重視。
軍事電子沙盤是現代化信息顯示手段，是當前指揮高度自動化、快速反應、展示空間立體戰爭態勢的需求。其核心的設計是人與作戰環境的虛擬交互技術，主要是利用計算設備，如計算機生成模擬的作戰環境，通過多通道的輸入，使得人進入虛擬作戰環境，極大的提高指揮輔助決策的能力和響應速度。目前，利用大屏幕顯示器、多點觸摸屏和高性能計算機組成的電子沙盤系統代替?zhèn)鹘y(tǒng)圖紙作業和沙盤模型有了可能。
采用智能交互式電子沙盤系統進行戰場指揮方案規劃，能夠依據任務要求直觀的進行系統的布局，并同時對規劃中的指定參數進行計算，對規劃效果做出輔助評估，為方案規劃提供實時的智能化的輔助支持。并且在規劃完成后，能夠?qū)σ?guī)劃任務進行推演展示，顯示推演過程中的各項參數，對所做規劃進行約束驗證和參數優化提供支持。
易視信科技根據多年從事軍工信息可視化的技術經驗，針對不同軍事應用進行整體分析設計，形成一套完整的軍事電子沙盤整體解決方案。
適用對象
軍用智能交互式電子沙盤適用用于軍事指揮、城市反恐處突方案制定和指揮、公共安全領域的指揮、交通應急指揮、民航空中管制和機場調度指揮等領域。
戰略電子沙盤：小比例尺，用于總參、大軍區宏觀及關鍵部位的指揮需要。
戰役電子沙盤：中比例尺，用于集團軍、師的軍事部署
戰術電子沙盤：大比例尺，用于團隊的兵力部署
特點
各級指揮系統上下一致
各級電子沙盤精度一致
操作使用快速直觀
熱點地區 + 三維態勢地形
多比例尺套合
解決方案組成
軍事電子沙盤設計以“多方共享，多點觸控，可視化交流”為典型交互及顯示特性的軍事可視化交互平臺，軍用智能交互式電子沙盤由電子沙盤硬件和配套的電子沙盤軟件組成，主要包括顯示部分、控制部分、交互操作部分、網絡接口及通訊部分。系統通過各種接口實現與現有二、三維全國甚至全球地理信息數據及軍事模擬訓練相關數據庫連接，整個集成系統將戰前地理環境處理成數字化地圖，做成數字戰場，添加模擬作戰單位如：戰車、單兵、飛機、戰船等，通過可視化及交互協同功能，優化指揮控制，提高部隊的交互、協同指揮能力。
圖1 軍用電子沙盤解決方案組成結構
軟件結構
易視信軍用智能交互式電子沙盤

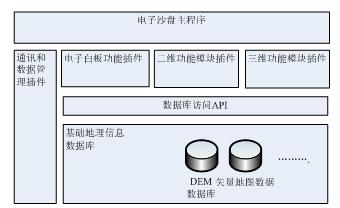

圖2軍用電子沙盤軟件結構
基礎地理信息數據庫保存有顯示三維地圖所需的DEM高程數據和影像數據，以及顯示二維地圖的矢量地圖數據和人文數據；提供統一的數據庫訪問API，方便用戶定制和擴展數據庫功能。二維功能模塊插件顯示指定二維地圖，提供地圖漫游、放大縮小、距離量算、航跡記錄顯示等功能；三維功能模塊插件顯示指定三維地圖，提供地圖漫游、放大縮小、三維目標模型顯示、航跡顯示等功能；電子白板插件提供以二維地圖或三維地圖為背景在屏幕上直接用手勢繪圖，提供繪制線段、點、曲線、圓、多邊形等功能，可以實現規劃、作戰部署草圖等任務；通訊和數據管理模塊實現數據的解算和管理，為二三維顯示模塊提供實時數據。
軟件功能
本系統人機交互具有以下核心功能:高清大屏幕集中顯示、便捷的多點觸摸操作、直觀的屏幕手寫標注、多種信息的并行處理、人性化的操作模式、預案制定及演示（試驗、訓練、作戰）、實兵態勢顯示及輔助指揮決策、事后任務再現、分析、評估、日常規劃與管理、漫游演示（戰場、靶場等重要場所的環境設備設施演示介紹）
主要交互設計

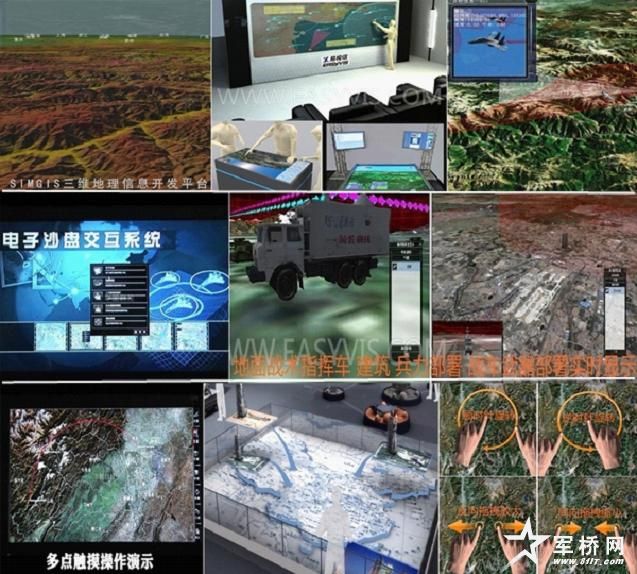

圖3軍用電子沙盤交互式三維作戰態勢典型系統顯示畫面
軍用電子沙盤的陸軍應用
軍用電子沙盤在陸軍的應用主要集中在陸軍戰場指揮，演習指揮，兵力調度和部署上，通過電子沙盤的交互手段，快速的表現戰場態勢將敵我兵力、火力分布，后勤和裝備保障，紅藍雙方的態勢，電磁環境，空地協同等多種信息集中的表現出來。
1）二、三維電子地圖顯示功能；重要軍事地理地標的標繪功能（支持國軍標符號標準）；2）對重要的軍事目標（陣地，哨所，指揮中心、機場，彈藥庫、運輸線、補給線等）建筑物進行地理標注；3）支持手動實時標繪，具有輔助的地理測量功能。包括作戰背景圖標繪和作戰部署標繪；4）兵力部署功能；5）任務規劃功能；6）任務推演和任務回放功能；7）評估功能
航空飛行試驗和空軍航空兵部隊?wèi)?yīng)用
航空飛行試驗電子沙盤軟件是面向試飛指揮員支撐整個試飛試驗過程的需要，針對指揮員的業務要求和操作特點，提供綜合業務顯示及智能交互式操作，協助試飛指揮員完成任務剖面圖討論、實時監控、事后回放點評等業務工作。另外在參觀室中布置的電子沙盤系統可以在不影響實時飛行指揮的情況下，為參觀者提供一個觀察實時監控的交互平臺，摒棄了原有參觀者只能單一的從大屏幕上被動觀看試飛實驗過程的參觀模式，增強參觀者飛行試驗代入感。從作用上來講，智能交互電子沙盤是面向指揮員定制的替代分布式試飛可視化系統的方便、集成版本。另外提供支持多點觸摸、手勢識別的智能交互操作方式。主要功能如下：1）數字地圖生成功能；2）GIS白板功能；3）智能交互式操作功能；4）試飛態勢顯示功能；5）任務回放及任務講評功能；6）通訊及數據驅動功能；7）電子沙盤可進行360°漫游；8）可在直觀的進行距離量算；9）多點觸摸控制的人機界面。
電子沙盤硬件投影機融合拼接顯示方案
投影顯示屏方案：本方案設計為專業融合處理器、投影機、屏幕等設備組成的一套完整的多通道展示投影顯示解決方案，可直接運行各類二三維軟件及播放視頻等。系統的核心設備是易視信EASYVIS E_VIP工程融合機，基于硬件FPGA處理架構，自建邊帶(公共像素)生成功能，無需對信號源進行修改，是現有M*N投影系統解決方案中是設備連接級數最少，集成度最高的產品。單臺融合處理器輸出支持1×2、1×3、2×2或2×3融合拼接方式。融合處理器內自帶專業顯卡，支持在融合處理器中直接運行客戶現有地理信息系統軟件、三維仿真軟件、PPT、視頻等，也支持帶專業顯卡的外部圖形工作站信號輸入。設備針對多投影的電子沙盤應用做了定制，在保證全系統60幀實時處理的同時，保證了顯示內容在2×3拼接模式下3072*1536(單臺投影機1024*768)的原始分辨率，而非其它產品通過普通單路信號采集放大到2×2或2×3屏顯示的模式。本系統可配合易視信科技可視化仿真事業部的軍用地理信息軟件及智能交互式電子沙盤設備，可支持多點觸摸功能及GIS白板功能，做為顯示內容及輔助交互控制設備。
電子沙盤硬件液晶顯示屏方案
電子沙盤硬件部分由液晶顯示屏、多點觸摸屏、圖形工作站和可移動平臺及接口組成，為整個系統提供硬件支撐環境及人機交互手段。大屏幕顯示屏和多點觸摸屏共同構成的交互設備可以完成高畫質圖形顯示和手勢語言輸入，給用戶全新的操作體驗。
