一、分布式綜合管理平臺系統概述
分布式綜合管理平臺，可以讓分布在不同地點的音視頻信息匯聚在拼接大屏幕上，并能實現多個會場音視頻數據互聯互通、多套音視頻、控制系統的綜合控制和管理，可以輔助決策者快速決策。高標準的視頻顯示系統，解決了會議室視頻資料顯示、圖片顯示、視頻顯示、攝像跟蹤顯示等會議顯示的需求，提高整個會議的效率。

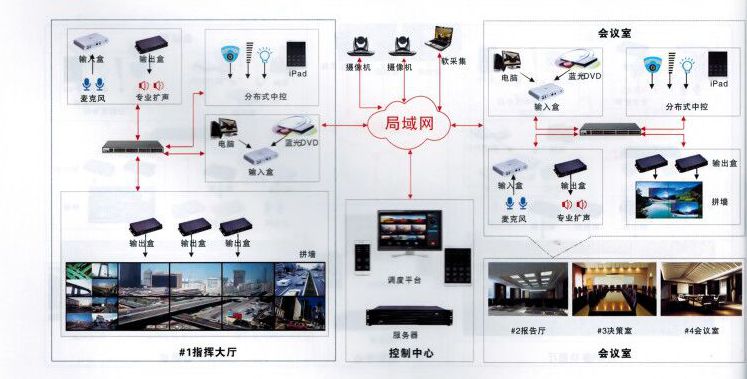

分布式綜合管理平臺拓撲圖
分布式綜合管理平臺相關的主要設備有：
TV-713A 分布式綜合管理平臺
功能特點
1. 系統采用第三代拼接處理器設計，基于分布式架構，運行于嵌入式Linux系統，穩定可靠，可高效地對拼接系統進行管理、控制、數據交互等。
2. 內嵌拼接服務器軟件及web管理系統，采用B/S架構，無需安裝任何軟件，通過瀏覽器即可便捷的可視化管理整個拼接墻系統。
3. 采用2U上架式硬件架構，結構穩固，散熱優良。
4. 支持雙機服務器熱備份，當主服務器宕機后，馬上切換至備用服務器進行工作，完成主備切換后，備用服務器代替主服務器進行工作。

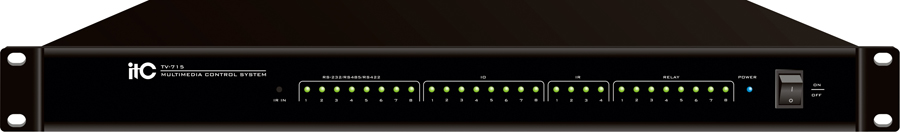

分布式中控主機TV-715
具備有豐富的串口、控制口等，可與現場的環境設備連接。除此之外，還支持多臺分布式中控主機聯動控制、支持分布式中控與拼接系統場景聯動功能。輸入盒和輸出盒具備中控功能。支持RS-232、RS-485、I/O口、紅外信號的輸入和輸出信號，可自定義配置。輸入盒、輸出盒搭配使用，實現遠程控制信號透傳，如紅外遙控透傳功能。
產品特點
1. 采用最新32位內嵌式處理器，處理速度最高可達528MHz。
2. 具備100Mbps標準RJ45網絡接口，支持本地及遠程多樣控制方式，可實現全網絡控制。
3. 支持B/S架構，支持IOS、安卓等操作系統的PC、移動平臺對分布式系統的管控。
4. 支持分布式部署架構，可根據需求無線擴展接口。
5. 支持可編程控制平臺，交互式的控制結構，可進行多設備間智能聯動。
6. 具備8路可編程數字I/0輸入輸出控制口，帶保護電路。
7. 具備8路弱電繼電器控制接口，可用于電氣開關的控制。
8. 采用嵌入式硬件架構，穩定可靠，可以7×24小時不間斷運行。
9. 內嵌智能紅外學習功能模塊，無須配置專業學習器。
10. 具備8路獨立可編程串口，可雙向傳輸RS232，RS485及RS422信號。
11. 具備4路獨立可編程IR紅外發射口，可調發射功率。
12. 具備1個紅外接收口，可支持紅外遙控學習。
13. 全制式環保電源(AC100V-240V)，適合任何地區。
14.電源功耗：18W
帶KVM的高清輸出盒TV-712AK
功能特點
1. 外觀結構簡單、重量輕、體積小，支持平放、螺絲壁掛、繩索捆綁壁掛。
2. 采用超低低功耗設計，POE供電最大僅7W；良好散熱靜音無風扇設計，運行時不會發出任何噪音。
3. 支持高性能H.265視頻解碼，兼容H.264視頻解碼，高清視頻信號1080P30/1080P60輸出。
4. 支持對解碼后的視頻進行縮放、切割、拼接、疊加、同步及顯示等處理。
5. 支持WEB在線快速升級。
6. 支持在異常斷電情況下，啟動時自動恢復所有功能。
7. 盒子自帶一鍵復位動態IP功能。
8. 支持3.5音頻輸出接口、HDMI音頻輸出，支持音視頻同步。
9. 支持KVM功能，支持控制多臺電腦、大屏的視頻窗口切換等功能，支持KVM鼠標漫游功能。
10. 具備中控功能，支持RS-232、RS-485、I/O口、紅外信號的輸入和輸出信號，可自定義配置。

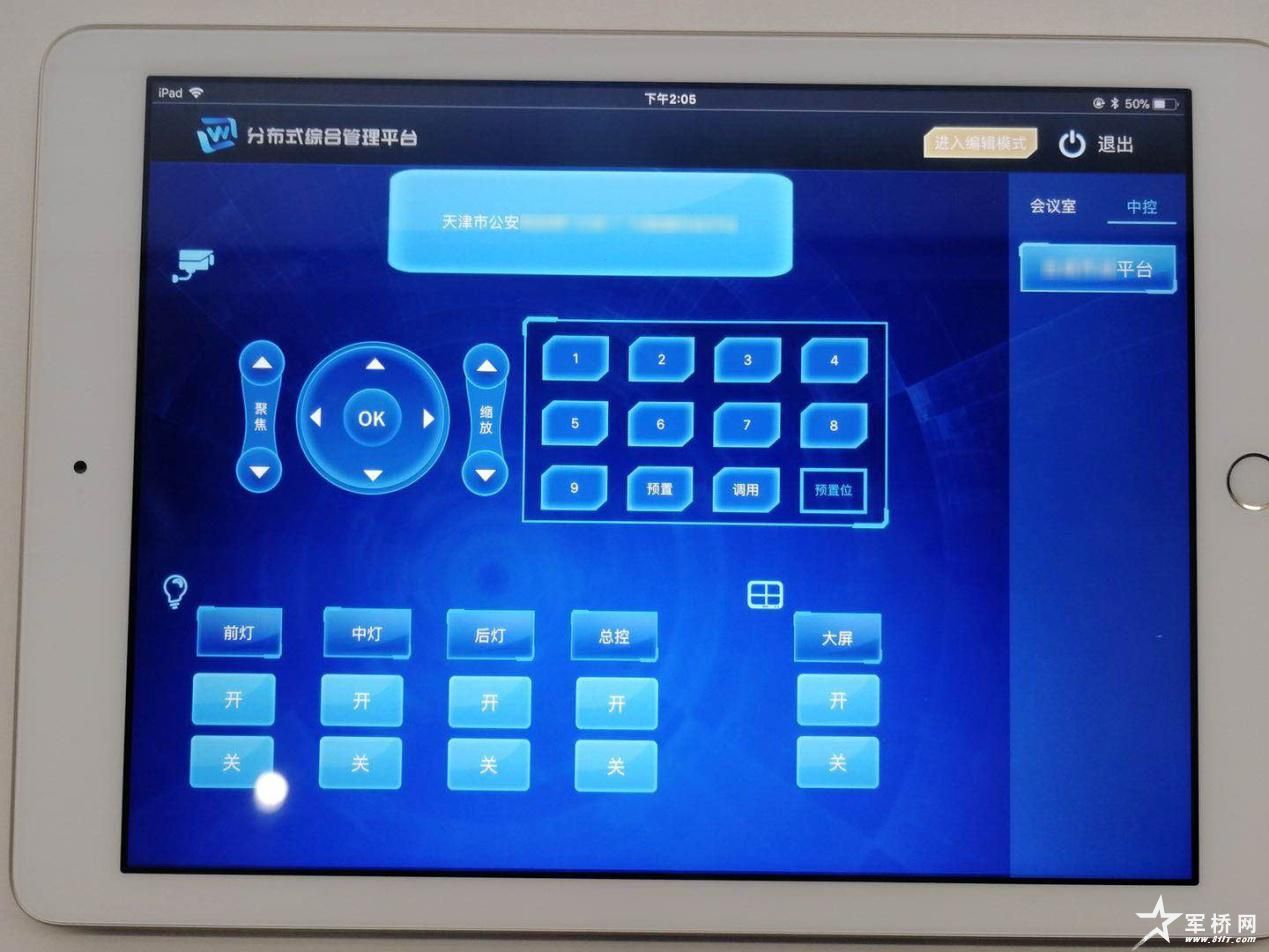

TV-713IR 分布式綜合管理平臺Ipad版控制軟件
性能特點
1. 可視化界面管理，所見即所得，讓系統更易用、更可靠。對任意信號源視窗進行實時回顯和預覽，在控制客戶端前即可看到整個幕墻上的顯示效果，為安裝施工、現場調試、實際使用提供可視化的操作
2. 自由操控。可實現所有視頻信號源的視窗管理、任意縮放、整屏和畫中畫等功能，可實現對視窗參數的調整（疊加關系、位置、大小、比例等）；自動識別和適應的變化，方便的拖放操作，極易上手。
3. 具備中控功能。實現可編輯中控，多種控件選擇，可隨意配置中控界面。可控制高清矩陣，電源設備開關，攝像頭的轉動方向，設備音量，燈光空調開關等中控功能
4. KVM功能?？梢钥刂苿討B視頻信號的播放和停止，PC端播放PPT畫面，可以實現對PPT的翻頁（上一頁、下一頁）操作。
5. 支持軟件界面自定義,支持多級管理。
6. 不少于20路實時動態圖像預覽，最大回顯可達1080P
7. 可采用無線拖拽的方式將視頻信號源推送到各個顯示終端上
8. 支持不同用戶的登陸,并且能夠根據用戶呈現不同的控制界面
9. 支持記住密碼和自動登陸
10. 支持錄播服務器里面的視頻預覽;
11. 互動呈現。PC端操作系統，IPAD實時更新信息，達到同步更新，并實時在顯示屏上顯示，實現屏下與屏上的協同互動。
12. 場景切換響應時間短，超低延時。畫面極致流暢，窗口操作即時響應，手指離開操作平臺立馬會顯示在大屏上
13. 可實現遠程管理會議室的環境設備、集中管理、場景調用，實現多個會議室視頻的互聯互通互動

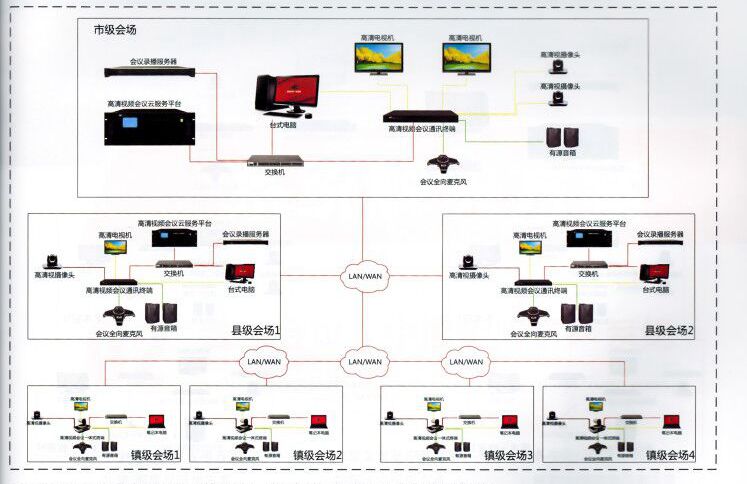

二、視頻會議系統概述
會議表決討論系統具有討論、表決、選舉等功能。實現人性化的系統操作， 配合專業的擴聲設備和音頻處理設備使用，使整個會場的效果更佳，拾音距離更遠，音質更清晰。
應用功能
1. 遠程視頻會議：
政府機關借助遠程視頻系統召開會議，快速高效傳達政策、決策或上級會議精神到各部門，減少來工作人員出差時間和成本，大大提高政府辦公效率。
2. 多級會議：
省級、市級、縣級等多級政府機關可獨立分開召開會議，也可以多級群組統一召開會議，支持多種網絡、不同帶寬環境下召開會議。
3. 遠程視頻控制：
管控中心可遠程對各個會議室攝像進行遠程控制，統一調度視頻畫面。
4. 遠程管控：
管控中心可對各個會議室的視頻進行遠程控制，包括觀看畫面選擇、畫面清晰度調整、會議發言設置等。
5. 會議錄制存儲：
對于一些重要性的黨委會議，可以選擇性的存儲，方便后續查詢。

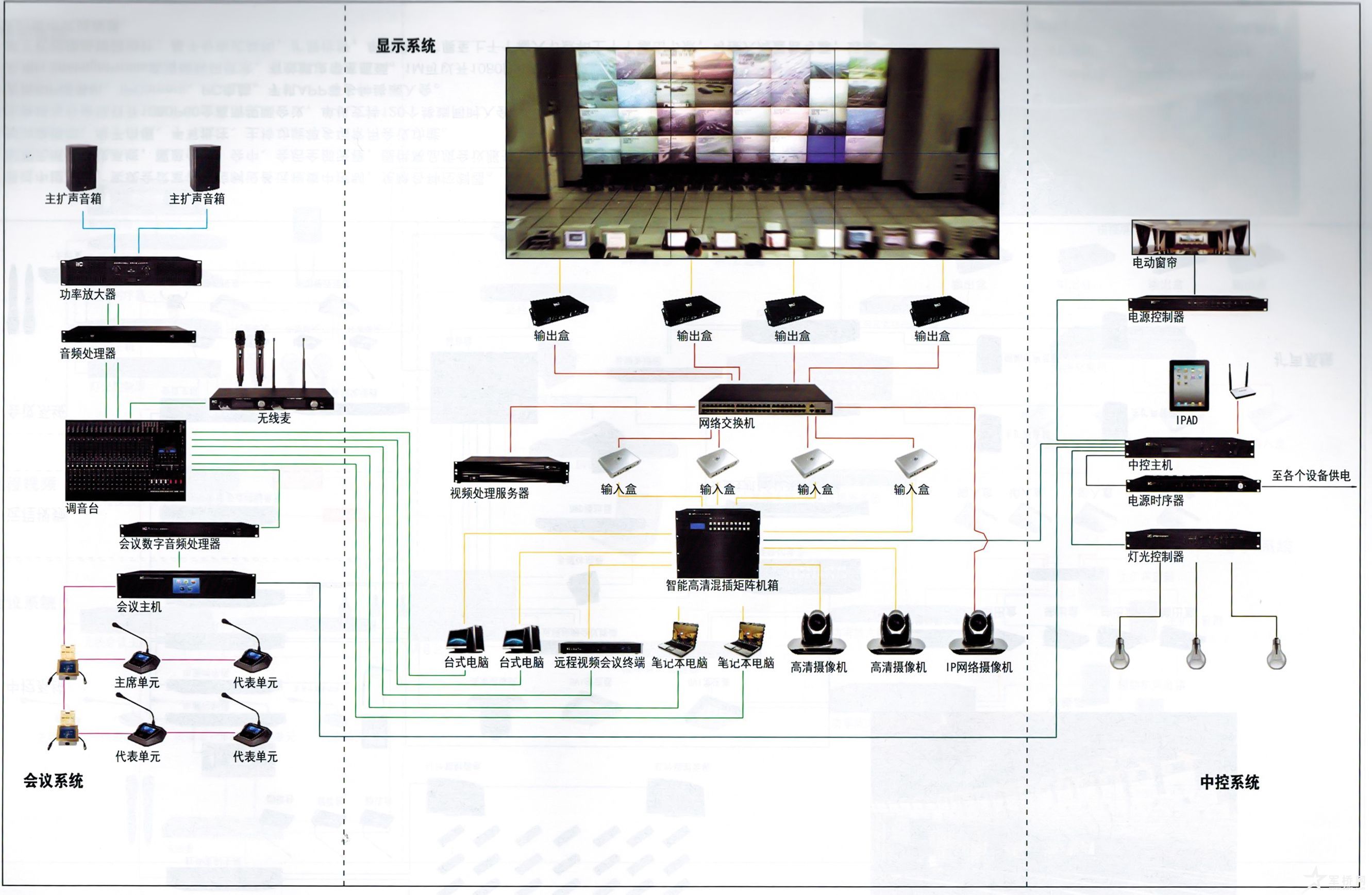

三、會議擴聲系統概述
通過中控主機，實現指揮大廳和決策室的各種控制設備遠程集中控制，免除各種遙控器。
配置無紙化會議系統，覆蓋會前、會中、會后全部流程，提供高品質會議服務，系統支持會議簽到，表決投票、短消息通知、電子白板、手寫批注、主持功能等多項常用會議功能。
主會場與分 會場召開1080P60全高清視頻會議，單機支持120個終端同時入會。
支持SIP話務機、IPCamera、 PC電腦、手機APP等多種終端入會。
采用H.264HighProfile高清編解碼技術，有效解決帶寬瓶頸。1M可以開1080P30高清會議。
音頻處理器具備網絡傳輸功能，可以實現指揮大廳和決策室之間的音頻互傳。
客戶反饋
1. 整套系統實現人性化的操作，簡單上手，提高會議效率。
2. 分布式綜合管理系統，減少施工布線成本，方便操作管理。
3. 高可靠性的產品和技術的保障，保證了系統穩定運行。
