利亞德解讀冬奧(1)：開幕式背后的數字顯示技術

2022-02-07 12:38:41

來源：利亞德集團

昨夜的鳥巢再次創造奇跡用數字視聽科技講出最浪漫的中國故事
今天的北京再次成為世界焦點
賽場上運動員們刷新紀錄賽場外中國科技應用也不斷刷新歷史特別是中國領先世界的智能顯示領域以利亞德為代表的民族企業
再次用實際行動向世界展示中國力量與中國自信

利亞德技術團隊合影（攝于鳥巢）

利亞德技術保障團隊（攝于鳥巢）

01
“世界最大LED舞臺”
關鍵詞：最大LED舞臺、8K分辨率

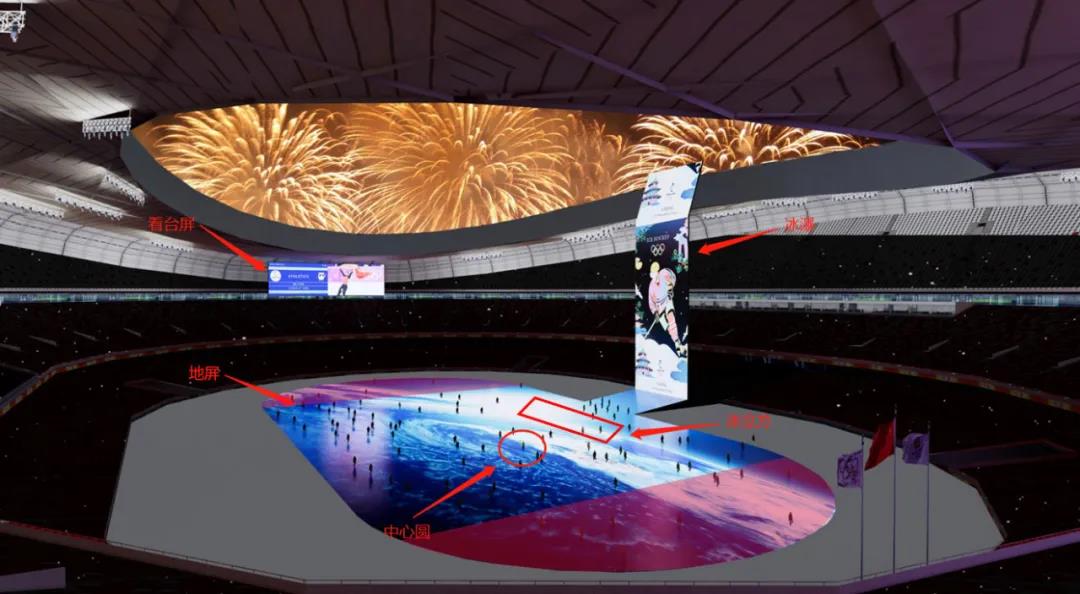

地面顯示系統作為開幕式演出顯示系統和表演舞臺，承載了開幕式60%以上的演出創意，是目前世界最大的LED三維立體舞臺，像素達到14880x7248，接近8個8K分辨率，可以完美呈現裸眼3D效果。舞臺應用LED顯示屏總面積接近15000平米，其中，利亞德提供近11000平米，覆蓋舞臺核心區域內地屏（7000平米）、高60米的冰瀑、冰立方、南北看臺屏；此外，利亞德還負責整場晚會全部播放系統的設計、搭建以及運行保障工作。
為了把冬奧數字科技創意完美地呈現在世人面前，配合張藝謀導演講好中國故事，利亞德攜手中國航天，用42208個50厘米見方的LED模塊搭建出沉浸式體驗空間。

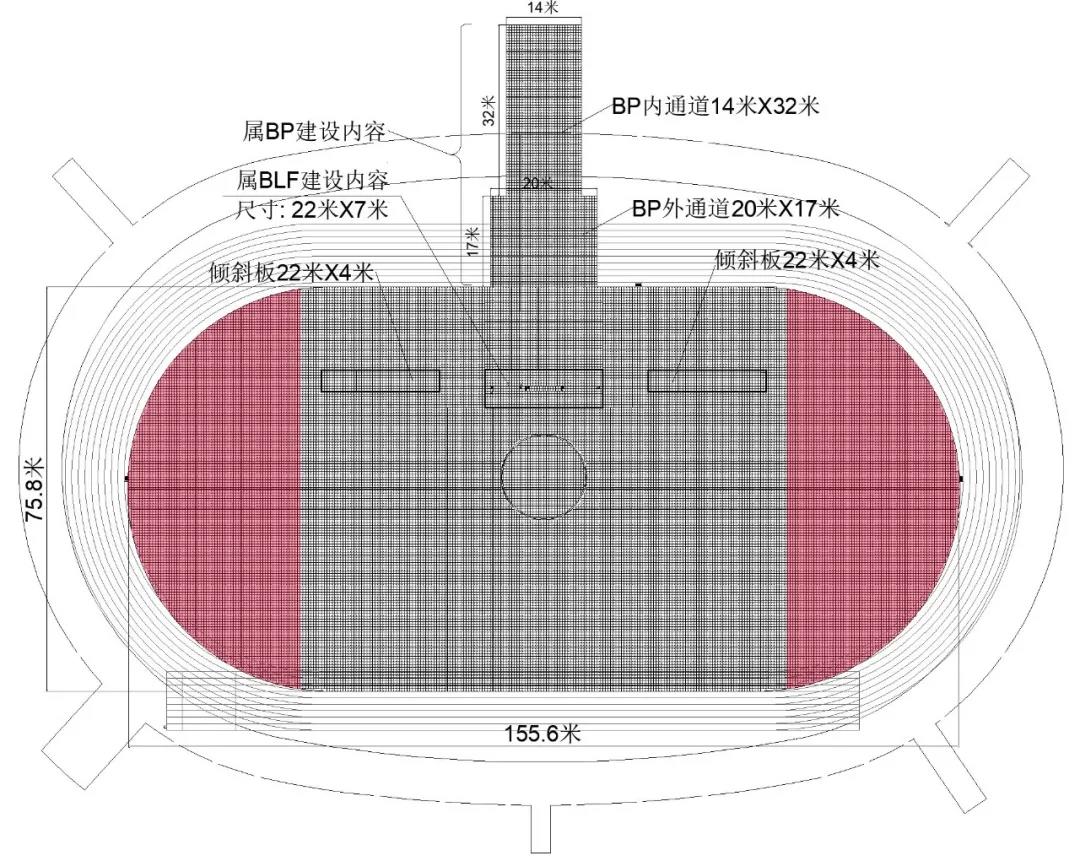

鳥巢LED地屏平面布置圖（利亞德設計繪制）

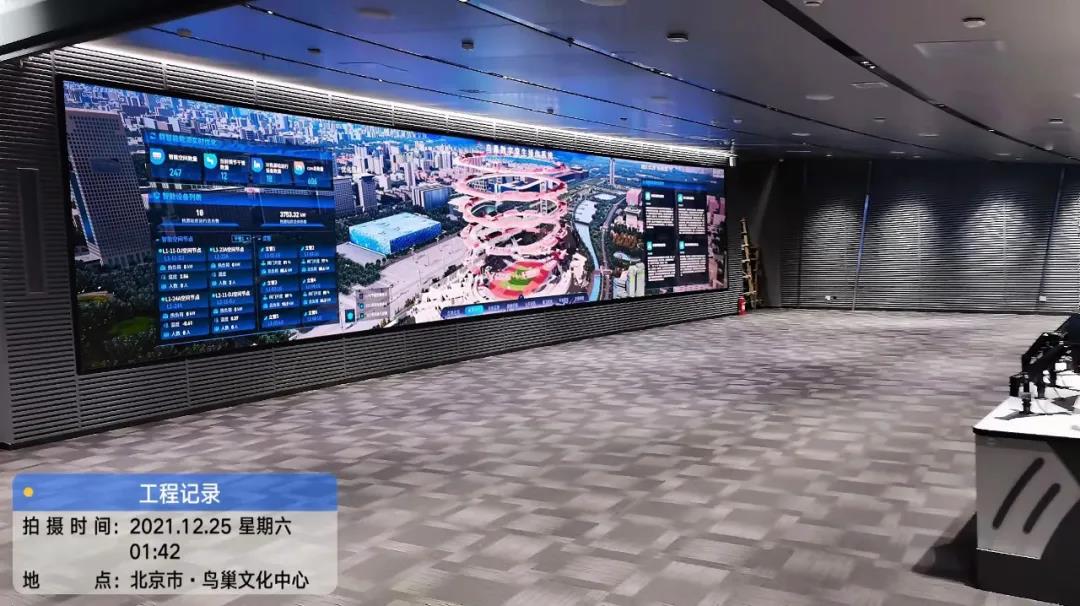

利亞德為開幕式現場調度中心、消防指揮中心、鳥巢應急指揮中心提供小間距LED顯示屏及播控系統（P1.2，總面積50余平米）

為了達到顯示同步和沉浸式效果，利亞德技術團隊按照滿足點對點最佳顯示效果設計播控系統，共設計了7組8K播放服務器和6組視頻拼接器，實現多個播放器視頻輸出同步。

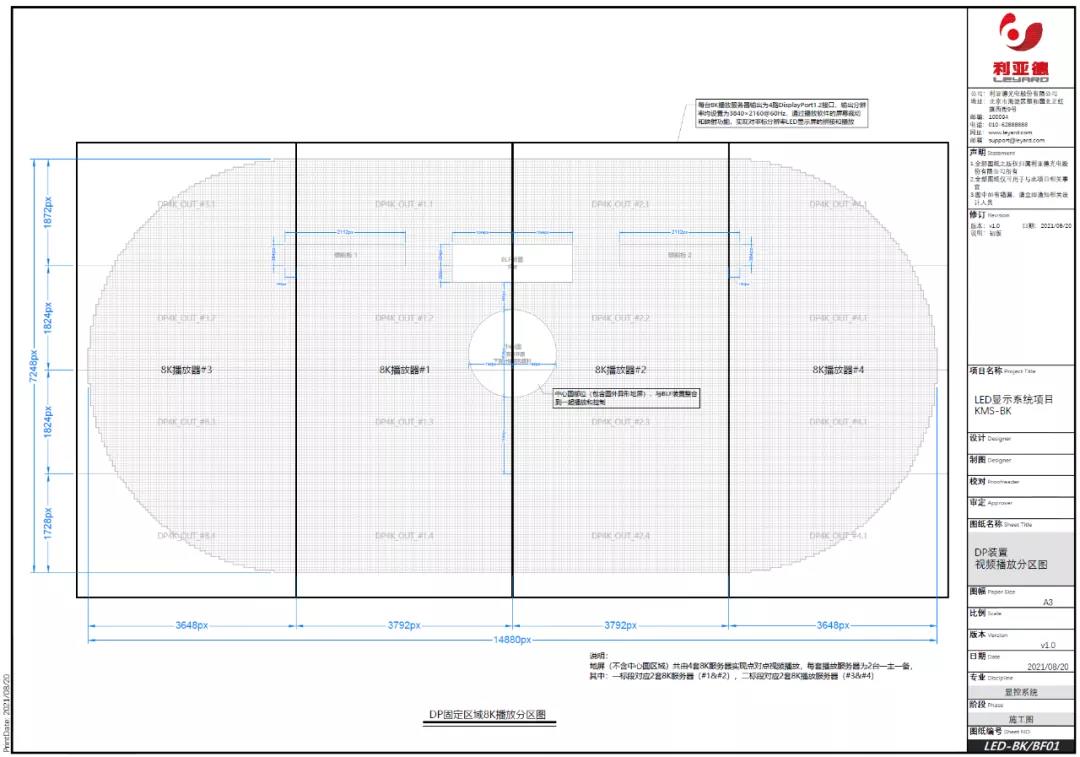

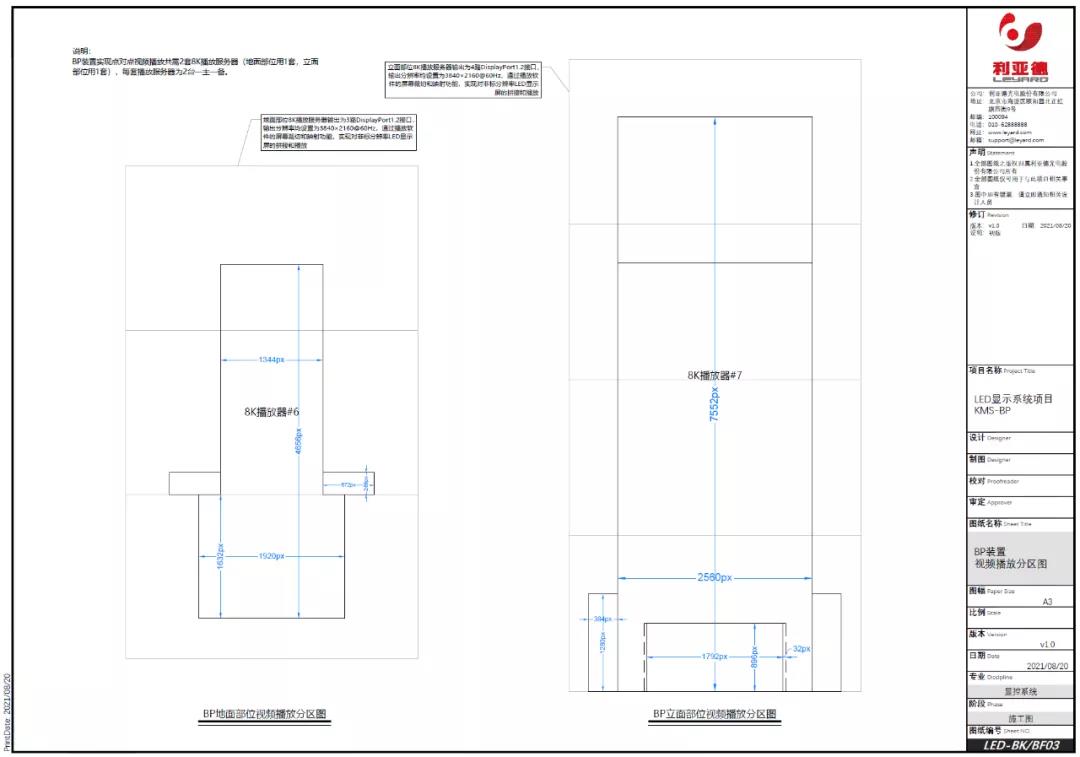

各區域8K播放服務器分布（利亞德設計繪制）

此外，為了避免傳統的菊花鏈?zhǔn)郊壜?lián)同步帶來的串行故障風險，利亞德采用1套幀同步信號發生器，同時為14臺播放服務器和24臺視頻拼接器提供統一的外同步信號，確保38臺獨立的設備保持同步工作且互不干擾，同步時間誤差不超過2μs，畫面像素掃描誤差不超過1行。

02
民族企業，
航天品質讓世界看見
關鍵詞：安全、可靠、穩定

精精益求精，萬萬無一失。這是利亞德集團在執行每一場國家重大任務時，對祖國和人民的承諾。

在開幕式地面LED顯示系統的設計和施工環節，利亞德主動引入航天質量管理方法，將嚴格標準融入到每一個環節中。經過前期充分的測試驗證，每一塊LED顯示模塊和鏈接線纜，面對冬季-20℃低溫，以及演員高強度彩排踩踏和設備機械的碾壓，都能穩定呈現超8K高清視頻流暢的畫面效果，顛覆了傳統演出舞臺的空間結構，實現人屏互動，打造出數字化多維空間特效。
對于如此超大型LED屏如何實現可靠、安全、穩定供電也是利亞德要解決的難題之一。

開幕式舞臺三個顯示裝置的總用電量非常大，主，備供電回路用電負荷各需要2600kW，三個裝置共用100kW的航空箱配電柜52臺，20kW的電源分配器534臺，各類電線電纜198000米。
利亞德設計團隊在LED顯示屏的配電系統設計中采用了雙電源雙電力模式。

雙電力、雙電源設計（利亞德設計繪制）

即在每個LED單元箱體內配置一主一備兩個開關電源，兩個電源的工作模式為均流熱備模式。正常供電時，每個電源帶載50%的用電負荷，當其中一塊電源故障時，另一塊電源可立即帶載100%的用電負荷，無切換斷電延時。

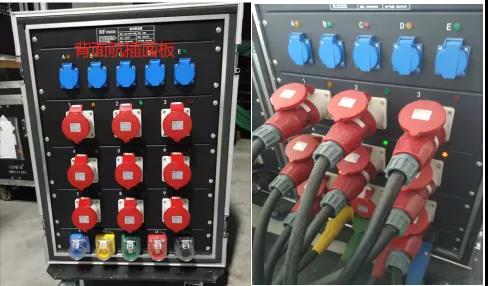

二級配電柜均設計為航空箱式的航插配電柜

03
做時間的朋友
關鍵詞：系統四備份、像素四備份

從2008年的夏奧到2022年冬奧，“雙奧”用手投票，有力印證了利亞德既耐得住酷暑也能經得住嚴寒的可靠性。

北京冬奧會開幕式整個項目周期跨越北京7月8月的夏季、雨季以及12月至次年2月的冬季、雪季，為保障開幕式順利舉行，利亞德設計團隊根據開幕式現場應用超大面積LED顯示模組時面臨的復雜內外部環境，研究開發出具有防水、防滑、防眩目、高荷載的高性能LED顯示模組，以適應戶外低溫冰凍等極端環境。LED顯示屏及其部件全部達到IP66防護標準，完全防止外物侵入，承受強烈噴水時電器的進水量不會產生有害的影響。

LED地屏顯示面板還加裝抗眩光、抗摩爾紋、防滑霧化面罩，顯示畫面柔和，為攝像轉播提供全焦段無雜波、無干擾的純凈視頻顯示畫面。

防護面罩

同時考慮到安全性，在結構部件設計上主要以金屬材質主，部分零件選用具備阻燃等級的含塑材質，并且采用器件分散排布設計，散熱均勻，有效避免熱量集聚風險。

開幕式前工作人員通過多次演練和測試調整系統，頻繁安裝、拆卸，檢驗了系統的耐受度。

此外，本次冬奧開幕式利亞德首次使用了系統四備份和像素四備份，以確保萬無一失。

2月4日，當中國再次以絕美光影驚艷世界的瞬間，每一道絢麗光芒都照映出利亞德人的智慧和汗水。

流水爭先，綿綿不絕。“雙奧之城”北京再次向世界展現東方魅力，利亞德再次用科技為這場運動盛會保駕護航。未來，利亞德將繼續發揚航天精神，不斷進取，持續助力中國冰雪事業發展，并攜奧運的智慧火種，讓中國智能顯示產業走向世界。
